Name: دستگاه خم کن دو اتصالی CNC برای تیر چراغ خیابانی هشت ضلعی مخروطی 14 متری
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: 2-WE67K-400/7000
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

توناژ خمشی تک واحدی: 400 تن، مجموع 800 تن

طول پردازش تک میز کار: 7000 میلی متر، طول کل پیوند 14000 میلی متر

مدل کنترلر CNC مجهز: Delem DA53T (هلند)

پیکربندی قدرت موتور درایو اصلی: موتور دو پمپ 2×30 کیلووات

قطعه کار پردازش قابل اجرا: تیر نور خیابان مخروطی / هشت ضلعی و تیر دکل بلند

پشتیبانی از نوع قالب: 7 بار تشکیل قالب مخروطی دو مخروطی

رنگ سطح: قابل تنظیم

جهت: قابل تنظیم

اطلاعات اولیه

محل منبع: ووکسی، چین

نام تجاری: CMC

شماره مدل: 2-WE67K-400/7000

پرداخت

جزئیات بسته بندی: مناسب برای حمل و نقل کانتینری

زمان تحویل: 90 روز

شرایط پرداخت: T/T، L/C

قابلیت ارائه: با توجه به الزامات

گالری

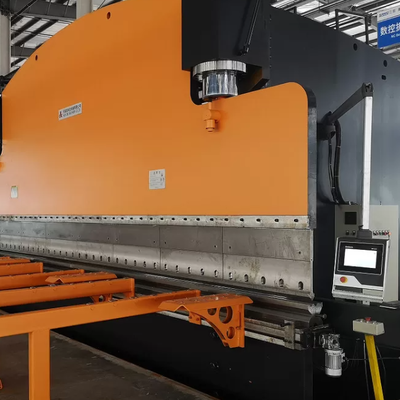

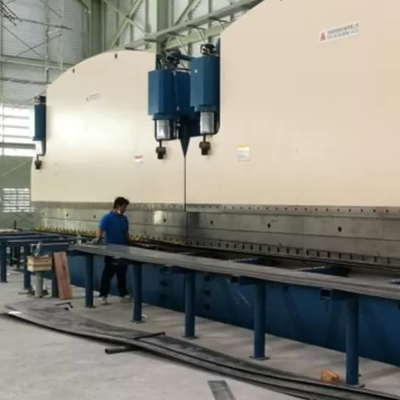

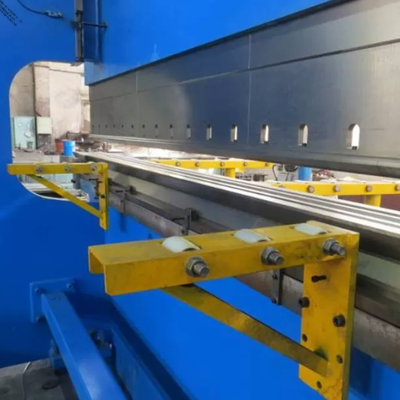

دستگاه خم کن دو اتصالی CNC برای تیر چراغ خیابانی هشت ضلعی مخروطی 14 متری

توضیحات محصول

1. جدول مروری سریع

مورد	جزئیات
نام محصول	ترمز پرس هیدرولیک پشت سر هم CNC / دستگاه خم کننده قطب نور دو اتصالی
مدل	2-WE67K-400/7000
برنامه اصلی	خم شدن تیرهای چراغ خیابان، تیرهای هشت ضلعی، تیرهای مخروطی مخروطی و تیرهای دکل بلند بزرگراه
مبدا	جیانگ سو، چین
MOQ	1 مجموعه
ولتاژ استاندارد	380 ولت 50 هرتز، قابل تنظیم
مشتری هدف	کارخانه تولید قطب نور، خط تولید تک قطبی فولاد
پیکربندی اصلی	سیستم CNC Delem DA53T، قطعات اشنایدر الکتریک

2. معرفی محصول

2-WE67K-400/7000 ترمز فشاری هیدرولیک دوتایی CNC متشکل از دو دستگاه خم کن تک 400 تنی است که به طور همزمان کار می کنند، طول خمش موثر کل به 14 متر می رسد، مخصوصاً برای تیرهای چراغ های خیابانی مخروطی با اندازه بلند، تیرهای هشت ضلعی و تیرهای دکل بلند بزرگ سفارشی شده است. مجهز به کنترلر CNC هلندی Delem DA53T با کنترل محور Y1/Y2 و سیستم جبران ساز تاج میز مکانیکی. قطعات الکتریکی اصلی اشنایدر فرانسوی، تمامی لوازم جانبی برند معروف جهانی، عملکرد طولانی مدت پایدار را تضمین می کنند. پشتیبانی از چندین قالب خمشی قطب نور سفارشی، سیستم تخلیه جانبی، خط خمشی تغذیه خودکار صفحه و عملکرد تشخیص خطا از راه دور، راه حل مجموعه کامل برای تولید قطب لامپ.

3. جدول کامل پارامترهای فنی

خیر	مورد	واحد	مقدار پارامتر
1	نوع ماشین	-	ترمز فشاری CNC همزمان الکتروهیدرولیک تاندم چند ماشینی
2	نیروی کار اسمی	تن	2×400
3	طول میز کار تکی	میلی متر	7000، طول کل پیوند 14000
4	فاصله بین دو فریم	میلی متر	5600
5	عمق گلو	میلی متر	950
6	حداکثر ارتفاع باز شدن	میلی متر	970
7	رام استروک	میلی متر	320
8.1	سرعت پایین پایین	میلی متر بر ثانیه	60
8.2	سرعت خم کاری	میلی متر بر ثانیه	7
8.3	سرعت برگشت	میلی متر بر ثانیه	60
9	قدرت موتور پمپ اصلی	کیلووات	2×30
10	کنترلر CNC	-	Delem DA53T (هلند)، محور Y1/Y2 + سیستم تاج گذاری مکانیکی
11	جبران جدول	-	سیستم تاج گذاری مکانیکی
12	مارک سیلندر سیل	-	برند معروف
13	برند شیر هیدرولیک	-	برند معروف آلمان
14	برند پمپ هیدرولیک	-	برند آمریکا
15	نام تجاری رمزگذار خطی	-	فاگار، اسپانیا
16	اجزای اصلی الکتریکی	-	اشنایدر، فرانسه
17	وزن خالص دستگاه تک	کیلوگرم	50000، مجموع 100000 کیلوگرم
18.1	ابعاد کلی تک دستگاه L×W×H	میلی متر	7200×2710×5696
18.2	ارتفاع طبقه از سطح زمین	میلی متر	4500
18.3	طول کل با دستگاه تخلیه جانبی	میلی متر	17500
18.4	عرض کل با پشتیبانی از مواد جلو	میلی متر	4040
19	راه بسته بندی صادراتی	-	بسته بندی جدا شده برای حمل و نقل دریایی

4. فهرست ابزارها و لوازم جانبی استاندارد و اختیاری

دسته بندی	جزئیات
با	1 مجموعه نگهدارنده ابزار بالایی با ضخامت 18 میلی متر برای تیر چراغ خیابان، طول کل قالب 14 متر
گزینه 1	قالب اختصاصی تیر نور هشت ضلعی، قالب هشت ضلعی مخروطی حداقل OD 60 میلی متر، طول 14 متر
گزینه 2	ست قالب پایین چند ولتی برای میله های هشت ضلعی و تیرهای دکل بلند، مشخصات 150×150، طول 14 متر
گزینه 3	7 بار تشکیل قالب دوبل مخروطی مخروطی نسبت مخروطی: 11/1000 (Φ60~236) و 13/1000(Φ60~268) ضخامت دیواره قطب قابل اجرا: 3 ~ 4 میلی متر، ساختار تقسیم مقطعی، طول کل قالب 16 متر
کمکی استاندارد	2 مجموعه تکیه گاه قالب فوقانی مخروطی 6.5 متری برای هر دو طرف نگهدارنده بالایی
گزینه 5	سیستم تخلیه سمت قطب نور از نوع فشاری
گزینه 6	تشخیص خطا از راه دور و عملکرد تنظیم پارامتر از راه دور
گزینه 7	سیستم تولید خمش قطب نور تمام اتوماتیک شامل چرخ دستی بشقاب، جرثقیل بارگیری، قفسه غلتکی جانبی، سیستم تغذیه CNC، دستگاه موقعیت یابی، قفسه تخلیه طولانی و قاب ذخیره قطب تمام شده
گزینه 8	مجموعه کامل قطعات یدکی پرس بریک 400 تنی

5. جدول مزایای عملکرد هسته

نقطه عملکرد	شرح مزیت تفصیلی
کنترل سنکرون دو محور Y	خط کش های گریتینگ خطی نصب شده در دو طرف رم به سیگنال موقعیت بازخورد بلادرنگ، کنترل دقیق دو سیلندر هیدرولیک
قاب انتگرال با صلبیت بالا	ساختار جوشی متشکل از مخزن نفت، میز کار، محفظه های جانبی و قوچ، ظرفیت تحمل بار قوی و ضد تغییر شکل
سیستم همگام سازی متناسب الکتروهیدرولیک	دریچه تناسبی آلمانی، پاسخ پایدار، اصطکاک مکانیکی کوچک، نیروی خروجی پایدار مداوم
طراحی نصب گریتینگ مستقل	سنسورهای شطرنجی به جای قاب کناری روی براکت C شکل ثابت می‌شوند، داده‌های اندازه‌گیری تحت تأثیر انحراف قاب در طول خمش قرار نمی‌گیرند.
کنترل سنکرون اتصال دوگانه ماشین	به حالت پشت سر هم در پانل اصلی ماشین بروید، Delem CNC دو سیگنال ماشین را یکپارچه می کند، به طور دقیق پایین آمدن سریع، تغییر سرعت، سرعت خم شدن و بازگشت را برای اتصال همزمان کنترل می کند.
سیستم CNC هوشمند Delem	رابط عملکرد چند زبانه، محاسبه خودکار تناژ خمش، نقطه مرده و موقعیت تغییر سرعت؛ برای نیازهای خاص خمشی از شیب کوچک قوچ پشتیبانی کنید
سیستم راهنمایی و تعادل کمکی کامل	مطابقت با قطعه کار طولانی و نیازهای پردازش خمشی غیرعادی، تضمین دقت خمشی یکنواخت در طول تمام صفحه
جبران تاج میز مکانیکی	انحراف میز کار تحت بار سنگین به طور خودکار جبران می شود، از دقت شکل گیری ثابت قطب های نهایی اطمینان حاصل کنید.
سیلندر هیدرولیک مقاوم در برابر سایش	عملیات حرارتی خاموش کردن سطح، روانکاری خوب، عمر طولانی و میزان شکست کم

6. جدول تطبیق برنامه

نوع قطعه کار	هدف پردازش
تیر چراغ خیابان مخروطی	خم شدن صفحه بلند، شکل دهی یک مرحله ای برای قطب های 14 متری
تیر چراغ هشت ضلعی	شکل گیری قالب هشت ضلعی ویژه، دقت زاویه یکنواخت
تیر دکل بلند بزرگراه	خمش بارهای سنگین برای دیوارهای ضخیم با اندازه بزرگ
تک قطبی مخروطی / قطب ارتباطی 5G	تطبیق قالب تشکیل دهنده 7 پاس دو مخروطی

7. جدول پشتیبانی خدمات پس از فروش

مورد خدمات	محتوای خاص
دوره گارانتی	12 ماه گارانتی کامل دستگاه؛ 24 ماه برای شیر هیدرولیک، پمپ، موتور و سیستم CNC
تامین قطعات یدکی	تامین طولانی مدت قطعات یدکی آسیب پذیر اصلی به قیمت تمام شده کارخانه
خدمات خارج از کشور	مهندسین در دسترس برای نصب، راه اندازی و آموزش اپراتور در خارج از کشور
پشتیبانی آنلاین	پشتیبانی 24/7 ویدیویی و تشخیص آنلاین از راه دور (عملکرد اختیاری از قبل نصب شده)
اسناد پیوست	راهنمای کامل عملکرد انگلیسی، آموزش پارامتر خمش و فیلم عملیات

8. سوالات متداول

سوال	پاسخ دهید
1. حداکثر طول خمشی که این ترمز پرس پشت سر هم می تواند پردازش کند چقدر است؟	دو دستگاه 7000 میلی متری به طور همزمان کار می کنند، کل طول خمش موثر به 14 متر می رسد، تیرهای روشنایی خیابانی بلند و تیرهای دکل بلند کاملاً مناسب هستند.
2. این دستگاه خم کن از چه قطعات اصلی برند استفاده می کند؟	سیستم CNC اصلی هلند Delem DA53T، رمزگذار خطی اسپانیا FAGAR، قطعات برقی فرانسه اشنایدر، همه برندهای معروف جهان است.
3. آیا این دستگاه می تواند قطب های نور مخروطی و هشت ضلعی را تشکیل دهد؟	بله، ما قالب‌های تقسیم مقطعی منطبق را برای قطب‌های هشت‌ضلعی و قطب‌های مخروطی شکل دوبرابر مخروطی 7 بار، محدوده ضخامت دیواره 3 تا 4 میلی‌متر برای تولید قطب لامپ عرضه می‌کنیم.
