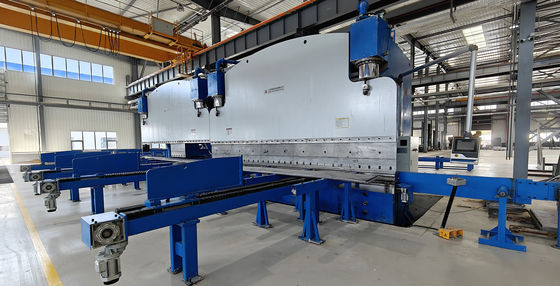

ماشین ترمز هیدرولیک سی ان سی 650 تن برای ساخت قطب سبک و استیل بالا

ماشین ترمز هیدرولیک سی ان سی 650 تن برای ساخت قطب سبک و استیل بالا

Brand Name:	CMC
Model Number:	2-WE67K-650/6000
MOQ:	۱ عدد
Payment Terms:	اعتبارات اسنادی T/T

Detail Information

Product Description

Detail Information

محل منبع:

Wuxi-China

برجسته کردن:

دستگاه کار ورق فلز

دستگاه خم کن CNC

Product Description

ماشین سریع Cnc هیدرولیک برای ساخت قطب سبک و استیل بالا

کاربرد: ساخت قطب روشنایی و داربست بالا

ویژگی های فنی
1	نوع		دستگاه چند دستگاهی Tandem هیدرولیک CNC electro-hydraulic synchro
2	نیروی کار		2X650 تن
3	طول جدول		2X6000mm
4	فاصله بین فریم ها		۴۸۰۰ میلی متر
5	عمق گلو		1500 میلی متر
6	ارتفاع باز		۱۲۵۵ میلی متر
7	سکته مغزی		320 میلی متر
8	کار کردن سرعت	تخلیه	70mm/s
		کار کردن	7.5mm/s
		برگرد	75mm/s
9	موتور اصلی		2x45kw (مارک سیمنز)
10	سیستم CNC		نوع: DELEM DA52S شرکت Delem، هلند محور 2 (Y1,Y2) با سیستم چرخاندن میز
11	ابزار		با یک ضربه و یک ولتاژ قابل تنظیم میز کاری با سیستم تاجدار ((سیستم جبران) با پشت و جلو ورق پشتی
12	مهر و موم در بطری ها		NOK، ساخته شده در ژاپن یا SFK
13	قطعات هیدرولیکی		بوش رکسروث آلمان
14	پمپ هیدرولیک		BOSCH-Rexroth - ، آلمان یا SUNNY ، ایالات متحده
15	سنسور نمایشگر رستا خطی		هايدنهين ، آلمان
16	عناصر اصلی برق در کابینت		شنایدر
17	وزن		2x72000 کیلوگرم
18	اندازه کلی ((ملی متر) LxWxH		2xx6250x3840x5920 ((به غیر از پشتیبانی جلویی)
19	بسته بندی:		با پوشش پلاستیکی ماشين بايد در طول حمل و نقل جدا شود. مهندس ما بايد به مشتری برود تا آن را جمع و جور کند.

اقلام گزینه:

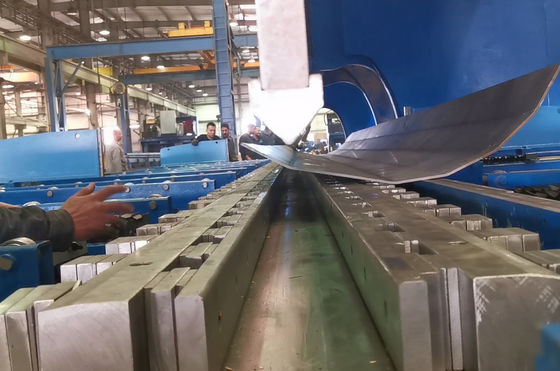

	گزینه 1	با یک نگهدارنده ابزار بالا، ضخامت 18mm است با يه ابزار بالا، اين دو تا براي ساخت حداقل 60 ميلي متر OD هشت گوشه اي
	گزینه 2	2 مجموعه اضافی ابزار دایره بالا و 1 مجموعه ابزار پایین مناسب برای ساخت min OD 60mm دایره کانک نوع قطب نور. نرخ کانک 11/1000 و 13/1000.یکی 16میلیون ((11/1000 نرخ) و دیگری 16میلیون (13/1000 نرخ). کل ابزار پایین 16 متر است ((یک طرف با نرخ 11/1000، طرف دیگر 13/1000 است.
	گزینه 3	نوع فشار سیستم تخلیه جانبی قطب سبک
	گزینه 4	سیستم تغذیه جلو و عقب موتور، برای قطب ضخامت بزرگ

توجه: محور Y1، Y2------ دو تراز خطی در هر دو طرف رام نصب شده برای کنترل سیلندرها.II عملکرد اصلی:

1 قاب ماشین از مخزن، میز کار، محفظه چپ و راست و

رام. بنابراین آن را دارای قدرت بالا و سفتی خوب. همچنین آن را به لرزش برای از بین بردن

استرس

2 هماهنگی اصل کار هر دو دستگاه:تبدیل الکترو هیدرولیک

دریچه متناسب برای اطمینان از همگام سازی هر دو ماشین. دریچه متناسب توسط شرکت بوش ساخته شده است با عملکرد بسیار خوب مانند اصطکاک کم بین جفت های عمل مکانیکی،تقویت کننده الکترونیکی خوب و مغناطیس الکتریکی با نیروی کنترل بالا و عمل مداوم. دو نمایشگر راستر در هر دو طرف ماشین برای بررسی موقعیت رام به طور مداوم و تغذیه سیگنال به سیستم کنترل وجود دارد،پس از آن، سیستم کنترل، دریچه الکترو هیدرولیکی را کنترل می کند تا دو سیلندر را در یک ماشین هماهنگ کند.از آنجا که نمایشگرهای رستر بر روی صفحه های C نصب شده اند، نه به طور مستقیم بر روی صفحه های خانه، انحراف رام و فریم در هنگام کار بر دقت اندازه گیری و کنترل آن تأثیر نخواهد گذاشت.وقتی دو دستگاه با هم کار می کنند، پتانسیومتر دیفرانسیل نصب شده بین دو دستگاه سیگنال هماهنگی مکانیکی را به یک سیگنال الکترونیکی منتقل می کند و به صفحه هماهنگی و سیستم کنترل باز می گردد.سیگنال توسط تقویت کننده بوش برای کنترل همگام سازی هر دو دستگاه با کنترل شیر متناسب الکتریکی هیدرولیک افزایش می یابدپس همگام سازی دو دستگاه با دقت بالا به دست می آید.

3 از طریق کامپیوتر، اپراتور می تواند با ماشین ارتباط برقرار کند. کامپیوتر دارای چندین زبان سرویس است، محاسبه و تنظیم نیروی خم شدن به طور خودکار.همچنین می تواند محاسبه و کنترل نقطه مرده، سرعت تغییر نقطه. ضربات (Y1، Y2) از ram می تواند یک شیب کوچک را برای پاسخگویی به نیاز خاص کاربر.

4 مجهز به سیستم هدایت خوب، سیستم اندازه گیری موقعیت و سیستم تعادل هیدرولیک برای پاسخگویی به الزامات کار طول کامل و کار عجیب.

5 واحد جبران میز کار برای جبران انحراف ماشین در هنگام کار برای اطمینان از دقت قطعه کار استفاده می شود.

6 سطح سیلندر دارای فرسایش خوب و درمان گرما است ، بنابراین روغن خوب و عمر طولانی دارد.
ماشین ترمز هیدرولیک سی ان سی 650 تن برای ساخت قطب سبک و استیل بالا 0
