خط برش سیم پیچ فولادی مدل 6x1500 960RPM

جزئیات محصول:
محل منبع: Wuxi ، چین
نام تجاری: CMC
شماره مدل: 6x1500
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: According to the machine requirements
جزئیات بسته بندی: برهنه
زمان تحویل: مطابق الزامات
شرایط پرداخت: T / T ، L / C
قابلیت ارائه: با توجه به وضعیت واقعی

اطلاعات تکمیلی

وضعیت:: جدید مواد لوله:: فولاد ضد زنگ
کاربرد:: لوله منبع تغذیه ولتاژ:: 220/380/415 / 440v
نام تجاری:: CMC نام:: دستگاه برش سیم پیچ فولادی
برجسته:

فولاد دستگاه برش 960RPM

,

خط برش سیم پیچ 6 میلی متر

توضیحات محصول

دستگاه برش کویل استیل مدل: 6x1500





شرح:

بارگیری سیم پیچ فولادی ، جوشاندن سیم پیچ فولادی ، برش ورق و واحد پس انداز و تخلیه.





کاربرد:

این خط برای فرآیند برش سیم پیچ فولادی ، برش ورق و برش فولاد سیم پیچ است





پارامتر فنی:

  1. حداکثر مواد اولیهضخامت 6 میلی متر ، حداقلضخامت 2.5 میلی مترنورد گرم فولاد ملایم.

  2. عرض مواد: 800-1550 میلی متر

  3. وزن سیم پیچ فولادی: حداکثر 25 تن

  4. قطر داخلی سیم پیچ فولادی: 508mm-760mm

  5. قطر بیرونی سیم پیچ فولادی: حداکثر 1500 میلی متر

  6. قطر غلتک خرج کردن: 190 میلی متر

  7. قدرت موتور غلتک پینچ: 2.2 کیلو وات ، مدل گیربکس: BWD13 ، میزان: 187

  8. سرعت چرخش غلتک: 3 متر در دقیقه

  9. مقدار غلتک تسطیح خشن: 3 ، یک بالا ، دو پایین.

  10. قطر غلتک تسطیح کننده خشن: 125 میلی متر

  11. برای محصولات برش خورده ، تحمل عرض برش: 0.20 میلی متر

  12. برای محصولات نهایی برش ، حداکثر وزن سیم پیچ: 15 تن

  13. برای محصولات برش خورده ، قطر داخلی سیم پیچ فولادی: 760 میلی متر

  14. ضخامت واحد برش: 2.5 ~ 4.5 میلی متر ، C245

  15. مشخصات گودال حلقه: 5500 × 2200 mm × 2500 mm طول × عرض × عمق

  16. قطر شافت برش: 220 میلی متر

  17. مواد شافت برش: 40Cr

  18. قدرت موتور اصلی واحد برش: 37 کیلو وات (960 دور در دقیقه) ، GEAR BOX650

  19. جزئیات تیغه ، اسپیسر ، حلقه لاستیک ، به لیست پیوست مراجعه کنید.

  20. مواد تیغه برش: H13K ، سختی HRC55-58

  21. قدرت اصلی موتور مکانیزم چرخش قراضه: YLJ6.3KG / M

  22. سرعت چرخش ، ضخامت 4.5 میلی متر ، حداکثر20 متر در دقیقهضخامت 2.5 میلی متر ، حداکثر25 متر در دقیقه سرعت فرکانس AC قابل تنظیم است

  23. قدرت موتور اصلی واحد چرخش: 90 کیلووات (960 دور در دقیقه) ، جعبه دنده: 850

  24. جزئیات بعد ، به نقشه پیوست مراجعه کنید



جزئیات تمام دستگاه:

1. کولی هیدرولیک بارگذاری بار

این دالی می تواند سیم پیچ فولادی را حمل کرده و آن را به سمت بالا و پایین حرکت دهد. راه رفتن چهار چرخ راهنمای ریل ، بالا و پایین توسط سیلندر هیدرولیک به پایان می رسد ، عملکرد دالی توسط موتور و گیربکس گیربکس به پایان می رسد.



2. دکوئلر هیدرولیک

نوع چتر دو سر ، از جمله: واحد چپ و راست ،

باز و بسته شدن: هیدرولیک

این شامل پایه سبک راهنما ، براکت ، مکانیزم برقگیر ، شافت decoiling و دو سر نوع چتر است.

دکوئلر می تواند از چپ به راست حرکت کند و همزمان متمرکز شود.



3. نوع نور هیدرولیک راهنمای مطبوعات ، سر بیل ، درب بازکن ، مکانیزم فشار دادن:

این متشکل از پایه ای به سبک قاب ، بازوی هدایت پرس هیدرولیکی ، مکانیزم سر بیل هیدرولیکی ، مکانیزم بازکن هیدرولیک ، مکانیزم فشار هیدرولیک و غیره است.



3.1 مکانیسم هدایت پرس هیدرولیک: این متشکل از بازوی هیدرولیک فشرده سازی ، چرخ فلزی فشار دهنده ، چرخ زنجیری و مکانیزم انتقال زنجیره ای ، مجهز به موتور کاهش سرعت 5.5 کیلو وات چرخ دنده چرخشی سیکلوئید و غیره است.



3.2 مکانیسم سر بیل هیدرولیکی: شامل پوسته سر بیل ، سر بیل هیدرولیکی ، مکانیسم بالابر و تعادل هیدرولیک سر بیل و غیره



3.3 مکانیزم درب بازکن هیدرولیکی: شامل ستون راهنمای و آستین راهنما ، مکانیزم فشار دادن و بلند کردن هیدرولیک و غیره است.



3.4 مکانیسم فشار هیدرولیک: این شامل براکت ، پایه بلوک کشویی ، 2 رول فشار دهنده ، مکانیزم بالابر هیدرولیک رول بالا و مکانیسم فشار دادن ، قطعات قدرت ، جعبه دنده است.و غیره.

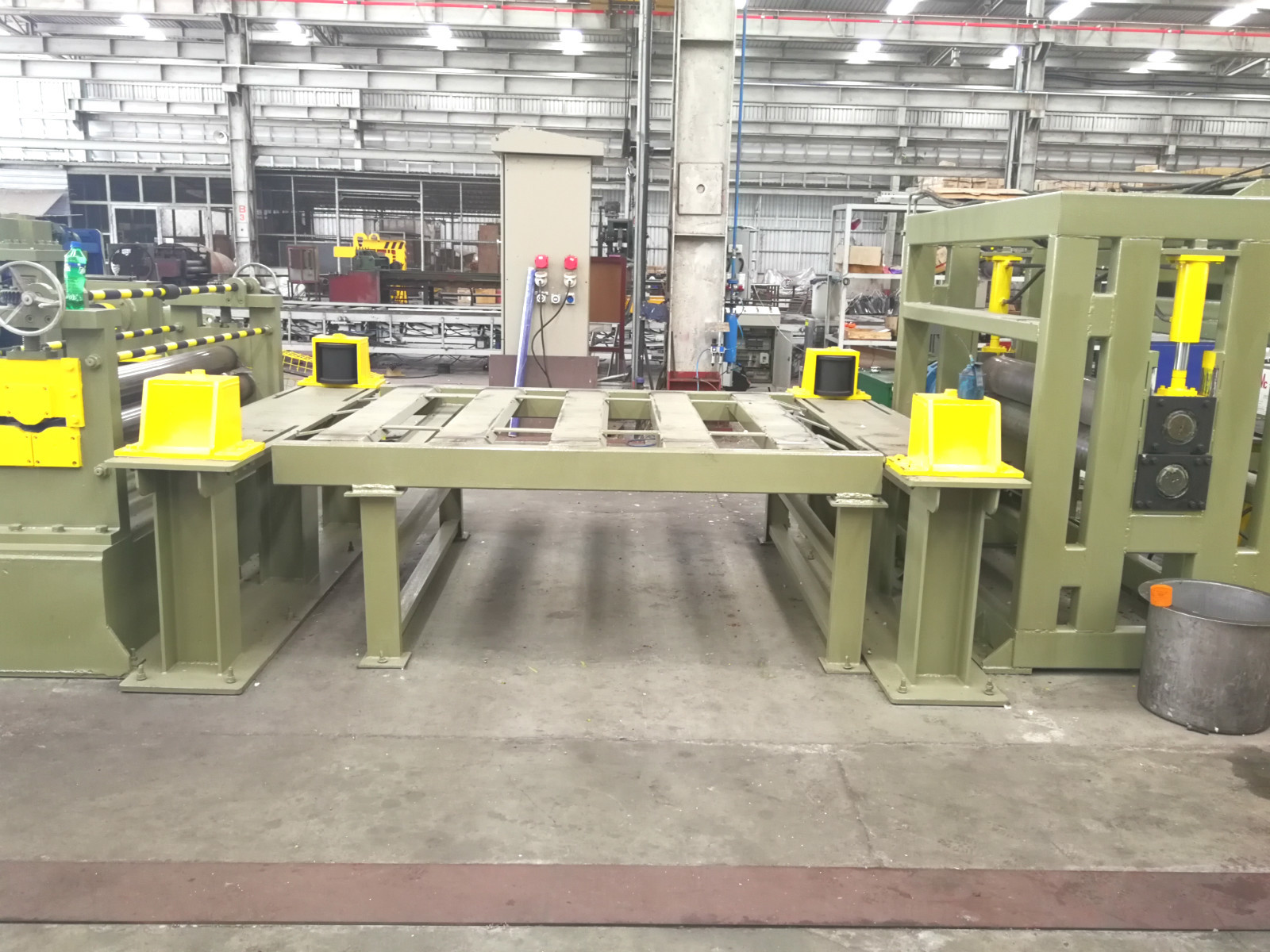

4. میز تحریر ، طول طول: 3 متر



5. واحد تسطیح خشن

واحد تسطیح خشن دارای سه غلتک برای عملکرد تسطیح است.حالت غیرفعال است



6. دستگاه راهنما قبل از برش

دستگاه هدایت شامل براکت کار ، ریل راهنما ، مکانیزم تنظیم و متمرکز سنبه ، مرحله پایه راهنمای فعال ، مکانیزم غلتک عمودی است.

تمام دستگاه قبل از واحد برش.

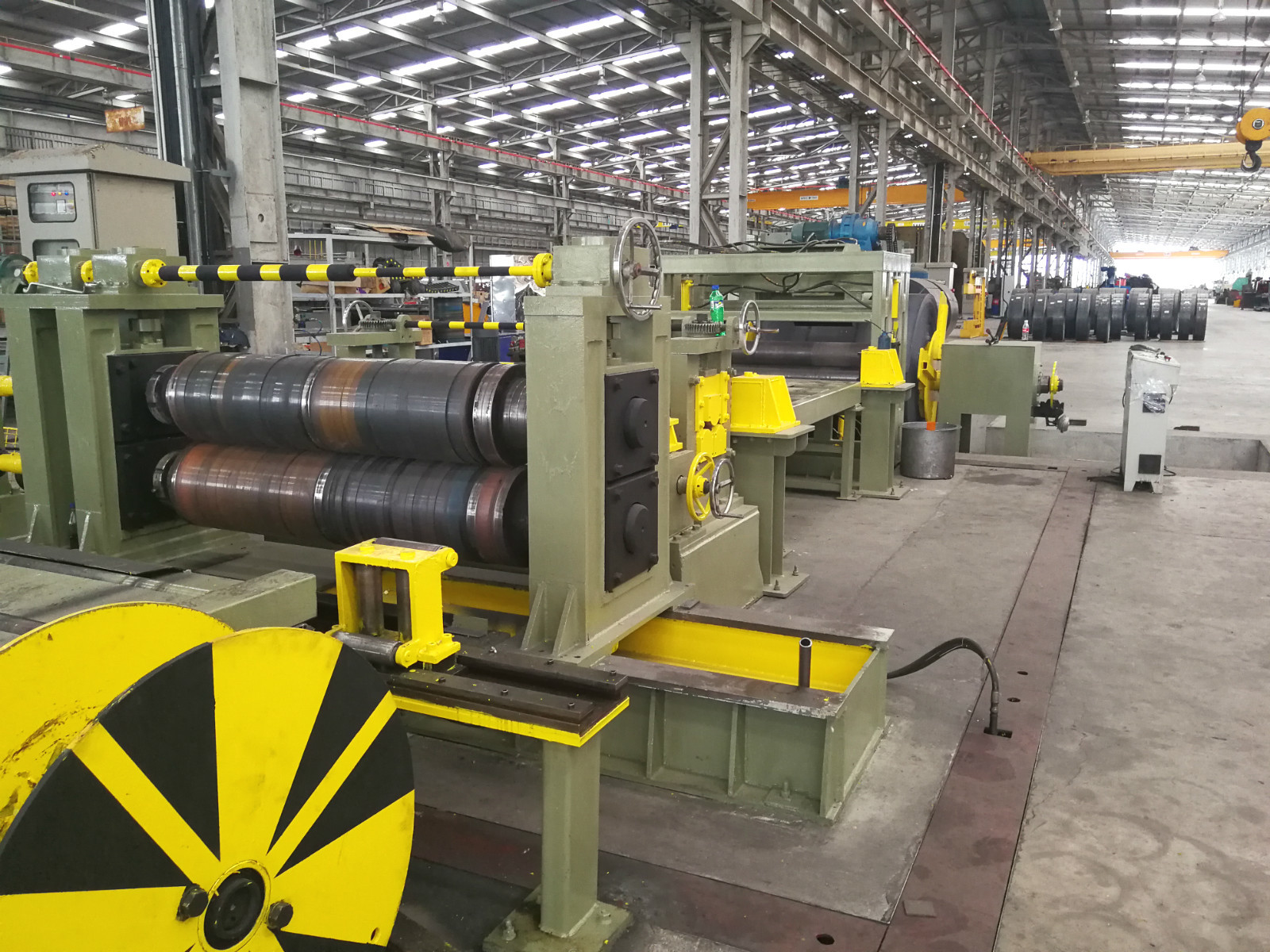

7. واحد برش:

از قسمت اصلی و قسمت قدرت تشکیل شده است.

قسمت قدرت: این شامل پایه قدرت ، سرعت گیر ، موتور قابل تنظیم سرعت AC ، حالت توزیع دنده ، کوپلینگ ، کلاچ ، قطعات اتصال ، انتقال متقابل جهانی و غیره است.



قسمت Mainframe: شامل مرحله پایه ، براکت به سبک ثابت ، بلوک کشویی بزرگ شاخه تیغه ، شاخه تیغه دو قطعه ، براکت فعال ، بلوک کشویی شافت ابزار ، براکت فعال ورودی هیدرولیکی و مکانیزم تنظیم تغییر تیغه خروجی ، شافت ابزار بالایی برقی بلند کردن و فشار دادن پایین مکانیکی قابل تنظیم ، و غیره



8. مکانیسم چرخش قراضه:

این شامل براکت ، شافت چرخش ، پایه تحمل ، 2 دیسک چرخش مخروطی ، مکانیزم انتقال چرخ زنجیره ای و چرخ دنده ای ، گیربکس ، کوپلینگ ، موتور و غیره است.

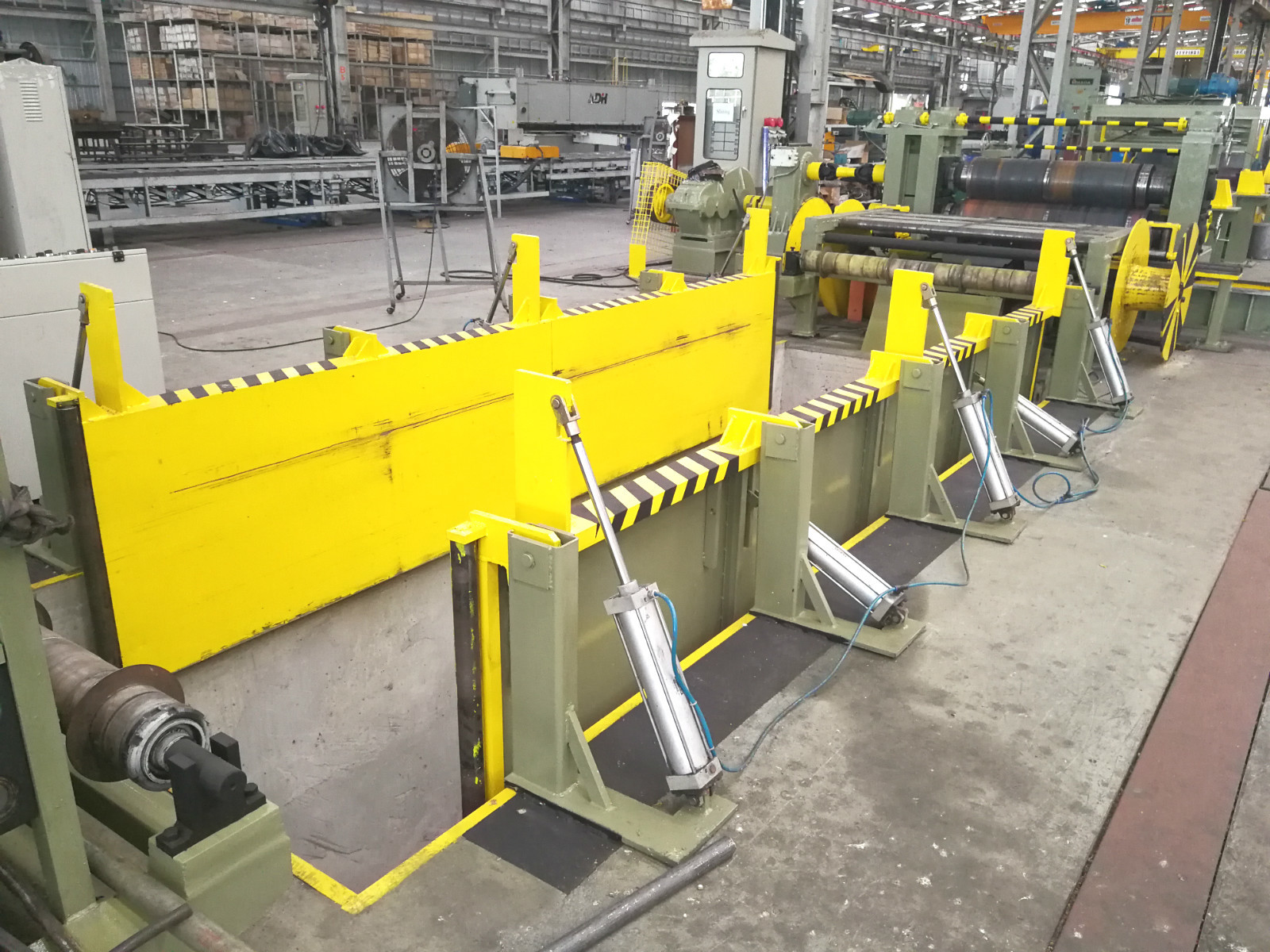

9. میز کار حلقه ای و انتقال:

این شامل براکت ، پایه تحمل ، غلتک ، صفحه پشتیبانی ،

حلقه حلقه طول × عرض × عمق: به عنوان یک پارامتر فنی

میز کار انتقال ، با سیلندر هیدرولیک برای بلند شدن.

شامل دو قسمت چپ و راست است.



10. پیش جداسازی ، مکانیسم کشش ، مکانیزم جدا کردن فشار هیدرولیک ، مکانیسم پشتیبانی صفحه:

این شامل پایه ، پایه یاتاقان ، یاطاقان قبل از جداسازی ، براکت میرایی ، صفحه میرایی ، بشقاب میله ای هیدرولیک بالابر و مکانیزم فشار دادن ، براکت برگشت فشار ، 2 رول بازتابنده کشش ، براکت جدا کننده فشار ، شافت جدا کننده فشار ، فشار فشار ، مکانیزم فشار و پایین آوردن هیدرولیک ، مکانیزم پشتیبانی صفحه هیدرولیک ، مکانیزم بالابر و تعادل صفحه پشتیبانی هیدرولیک ، مجهز به ورق های جداسازی ، بوش های نایلون اسپیسر و غیره



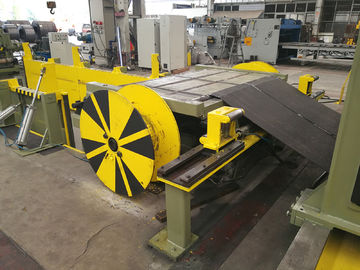

11. واحد پس زدن:

این شامل پایه ، جعبه دنده کاهش دهنده عقب ، شافت عقب ، صفحه قوس ، دیسک نگهدارنده انبساط ، مکانیزم انبساط و جمع شدن بلوک کشویی مورب ، مکانیزم برش دهانه هیدرولیکی انبر ، مکانیزم سیلندر روغن چرخشی و چرخشی ، مکانیزم گیرنده ، کوپلینگ ، بازوی پشتیبانی فعال هیدرولیکی است ، پایه پشتیبانی ، مجهز به موتور قابل تنظیم سرعت AC و غیره



12. دالی هیدرولیک تخلیه:

این دالی می تواند سیم پیچ جدا شده ، حرکت هیدرولیکی و بالابر را حمل کند ، حرکت دالی توسط موتور چهار چرخ راهنمای موتور حرکت می کند و از خط خارج می شود و خارج می شود.



13. سیستم برق:

میز کنترل مرکزی

این شامل کابینت ، کابینت اصلی کنترل الکتریکی ، دستیار کابینت عامل و سایر برق ها است.موتور برش خورده و جمع كننده.

مجموعه تجهیزات حفاظت ایمنی ، توقف اضطراری و دکمه قطع برق ، لامپ توزیع ماشین متوقف و غیره



14 سیستم هیدرولیک:

قدرت هیدرولیک 25 لیتر در دقیقه

از جمله: ایستگاه هیدرولیک ، شیرآلات ، مخزن روغن ، اتصال ، لوله نرم ، لوله سخت و غیره.

تیغه برش ، اسپیسر ، صفحه فضایی ، بشکه اسپیسر ، لیست حلقه لاستیک (با دستگاه نیست ، به هزینه اضافی نیاز دارید)
