خط برش کویل فولادی با دقت بالا 37kw

خط برش کویل فولادی با دقت بالا 37kw

    • 4x1600 High Precision 37kw Steel Coil Slitting Line
    • 4x1600 High Precision 37kw Steel Coil Slitting Line
    • 4x1600 High Precision 37kw Steel Coil Slitting Line
    • 4x1600 High Precision 37kw Steel Coil Slitting Line
  • 4x1600 High Precision 37kw Steel Coil Slitting Line

    جزئیات محصول:

    محل منبع: Wuxi ، چین
    نام تجاری: CMC
    شماره مدل: 4x1600

    پرداخت:

    مقدار حداقل تعداد سفارش: 1 ست
    قیمت: According to the machine requirements
    جزئیات بسته بندی: برهنه
    زمان تحویل: مطابق الزامات
    قابلیت ارائه: با توجه به وضعیت واقعی
    مخاطب
    توضیحات محصول جزئیات
    نام:: خط برش سیم پیچ فولادی مواد لوله:: فولاد ضد زنگ / کربن
    برنامه لوله:: مبلمان، نرده، لوله های ساختمانی نام تجاری:: CMC
    ضخامت واحد برش:: 2.5 ~ 4.5 میلی متر ، C245 قطر غلتک خرج کردن:: 190 میلی متر
    برجسته:

    37kw coil slitting line

    ,

    4mm coil slitting line



    4x1600 خط برش سیم پیچ فولادی خط برش سیم پیچ فولادی با دقت بالا







    ما از سیم فولادی و قاب چوبی برای تعمیر دستگاه ساخت لوله استفاده می کنیم.علاوه بر این ، از فیلم ضد ضربه برای محافظت از موتورهای اصلی استفاده می شود.ما از کانتینر برای تحویل کالا به مشتری خود استفاده می کنیم.به طور کلی ، ما از بندر FOSHAN شروع می کنیم ، اما همچنین می توانیم با توجه به نیاز مشتری از بندر دیگر شروع کنیم.





    پس از خدمات - ارائه خدمات 24 ساعته * 7 روز در هفته 1. دستگاه آسیاب لوله را قبل از حمل و نقل آزمایش کنید 2. راهنمای فنی مربوط به استفاده از دستگاه ساخت لوله را ارائه دهید 3. قطعات یدکی را با قیمت تمام شده پس از دوره ضمانت ارائه دهید 4. جمع آوری کنید بازخورد ماشین آلات لوله کار 5. ارائه کمک فنی طولانی مدت 6. به مهندس حرفه ای پیشنهاد دهید تا به شما در بهبود تولید ، کاهش ضایعات و کاهش هزینه کمک کند.





    پارامتر فنی:

    1. حداکثر مواد اولیهضخامت 4 میلی متر ، حداقلضخامت 2.5 میلی مترنورد گرم فولاد ملایم.

    2. عرض مواد: 800-1550 میلی متر

    3. وزن سیم پیچ فولادی: حداکثر 25 تن

    4. قطر داخلی سیم پیچ فولادی: 508mm-760mm

    5. قطر بیرونی سیم پیچ فولادی: حداکثر 1600 میلی متر

    6. قطر غلتک خرج کردن: 190 میلی متر

    7. قدرت موتور غلتک پینچ: 2.2 کیلو وات ، مدل گیربکس: BWD13 ، میزان: 187

    8. سرعت چرخش غلتک: 3 متر در دقیقه

    9. مقدار غلتک تسطیح خشن: 3 ، یک بالا ، دو پایین.

    10. قطر غلتک تسطیح کننده خشن: 125 میلی متر

    11. برای محصولات برش خورده ، تحمل عرض برش: 0.20 میلی متر

    12. برای محصولات نهایی برش ، حداکثر وزن سیم پیچ: 15 تن

    13. برای محصولات برش خورده ، قطر داخلی سیم پیچ فولادی: 760 میلی متر

    14. ضخامت واحد برش: 2.5 ~ 4.5 میلی متر ، C245

    15. مشخصات گودال حلقه: 5500 × 2200 mm × 2500 mm طول × عرض × عمق

    16. قطر شافت برش: 220 میلی متر

    17. مواد شافت برش: 40Cr

    18. قدرت موتور اصلی واحد برش: 37 کیلو وات (960 دور در دقیقه) ، GEAR BOX650

    19. جزئیات تیغه ، اسپیسر ، حلقه لاستیک ، به لیست پیوست مراجعه کنید.

    20. مواد تیغه برش: H13K ، سختی HRC55-58

    21. قدرت اصلی موتور مکانیزم چرخش قراضه: YLJ6.3KG / M

    22. سرعت چرخش ، ضخامت 4.5 میلی متر ، حداکثر20 متر در دقیقهضخامت 2.5 میلی متر ، حداکثر25 متر در دقیقه سرعت فرکانس AC قابل تنظیم است

    23. قدرت موتور اصلی واحد چرخش: 90 کیلووات (960 دور در دقیقه) ، جعبه دنده: 850

    24. جزئیات بعد ، به نقشه پیوست مراجعه کنید



    جزئیات تمام دستگاه:



    1. کولی هیدرولیک بارگذاری بار

    این دالی می تواند سیم پیچ فولادی را حمل کرده و آن را به سمت بالا و پایین حرکت دهد. راه رفتن چهار چرخ راهنمای ریل ، بالا و پایین توسط سیلندر هیدرولیک به پایان می رسد ، عملکرد دالی توسط موتور و گیربکس گیربکس به پایان می رسد.



    2. دکوئلر هیدرولیک

    نوع چتر دو سر ، از جمله: واحد چپ و راست ،

    باز و بسته شدن: هیدرولیک

    این شامل پایه سبک راهنما ، براکت ، مکانیزم برقگیر ، شافت decoiling و دو سر نوع چتر است.

    دکوئلر می تواند از چپ به راست حرکت کند و همزمان متمرکز شود.



    3. نوع نور هیدرولیک راهنمای مطبوعات ، سر بیل ، درب بازکن ، مکانیزم فشار دادن:

    این متشکل از پایه ای به سبک قاب ، بازوی هدایت پرس هیدرولیکی ، مکانیزم سر بیل هیدرولیکی ، مکانیزم بازکن هیدرولیک ، مکانیزم فشار هیدرولیک و غیره است.



    3.1 مکانیسم هدایت پرس هیدرولیک: این متشکل از بازوی هیدرولیک فشرده سازی ، چرخ فلزی فشار دهنده ، چرخ زنجیری و مکانیزم انتقال زنجیره ای ، مجهز به موتور کاهش سرعت 5.5 کیلو وات چرخ دنده چرخشی سیکلوئید و غیره است.



    3.2 مکانیسم سر بیل هیدرولیکی: شامل پوسته سر بیل ، سر بیل هیدرولیکی ، مکانیسم بالابر و تعادل هیدرولیک سر بیل و غیره



    3.3 مکانیزم درب بازکن هیدرولیکی: شامل ستون راهنمای و آستین راهنما ، مکانیزم فشار دادن و بلند کردن هیدرولیک و غیره است.



    3.4 مکانیسم فشار هیدرولیک: این شامل براکت ، پایه بلوک کشویی ، 2 رول فشار دهنده ، مکانیزم بالابر هیدرولیک رول بالا و مکانیسم فشار دادن ، قطعات قدرت ، جعبه دنده است.و غیره.



    4. طول جدول میز کار: 3 متر



    5. واحد تسطیح خشن

    واحد تسطیح خشن دارای سه غلتک برای عملکرد تسطیح است.حالت غیرفعال است

    6. دستگاه راهنما قبل از برش

    دستگاه هدایت شامل براکت کار ، ریل راهنما ، مکانیزم تنظیم و متمرکز سنبه ، مرحله پایه راهنمای فعال ، مکانیزم غلتک عمودی است.

    تمام دستگاه قبل از واحد برش.



    7. واحد برش:

    از قسمت اصلی و قسمت قدرت تشکیل شده است.

    قسمت قدرت: این شامل پایه قدرت ، سرعت گیر ، موتور قابل تنظیم سرعت AC ، حالت توزیع دنده ، کوپلینگ ، کلاچ ، قطعات اتصال ، انتقال متقابل جهانی و غیره است.



    قسمت Mainframe: شامل مرحله پایه ، براکت به سبک ثابت ، بلوک کشویی بزرگ شاخه تیغه ، شاخه تیغه دو قطعه ، براکت فعال ، بلوک کشویی شافت ابزار ، براکت فعال ورودی هیدرولیکی و مکانیزم تنظیم تغییر تیغه خروجی ، شافت ابزار بالایی برقی بلند کردن و فشار دادن پایین مکانیکی قابل تنظیم ، و غیره



    8. مکانیسم چرخش قراضه:

    این شامل براکت ، شافت چرخش ، پایه تحمل ، 2 دیسک چرخش مخروطی ، مکانیزم انتقال چرخ زنجیره ای و چرخ دنده ای ، گیربکس ، کوپلینگ ، موتور و غیره است.



    9. میز کار حلقه ای و انتقال:

    این شامل براکت ، پایه تحمل ، غلتک ، صفحه پشتیبانی ،

    حلقه حلقه طول × عرض × عمق: به عنوان یک پارامتر فنی

    میز کار انتقال ، با سیلندر هیدرولیک برای بلند شدن.

    شامل دو قسمت چپ و راست است.



    10. پیش جداسازی ، مکانیسم کشش ، مکانیزم جدا کردن فشار هیدرولیک ، مکانیسم پشتیبانی صفحه:

    این شامل پایه ، پایه یاتاقان ، یاطاقان قبل از جداسازی ، براکت میرایی ، صفحه میرایی ، بشقاب میله ای هیدرولیک بالابر و مکانیزم فشار دادن ، براکت برگشت فشار ، 2 رول بازتابنده کشش ، براکت جدا کننده فشار ، شافت جدا کننده فشار ، فشار فشار ، مکانیزم فشار و پایین آوردن هیدرولیک ، مکانیزم پشتیبانی صفحه هیدرولیک ، مکانیزم بالابر و تعادل صفحه پشتیبانی هیدرولیک ، مجهز به ورق های جداسازی ، بوش های نایلون اسپیسر و غیره



    11. واحد پس زدن:

    این شامل پایه ، جعبه دنده کاهش دهنده عقب ، شافت عقب ، صفحه قوس ، دیسک نگهدارنده انبساط ، مکانیزم انبساط و جمع شدن بلوک کشویی مورب ، مکانیزم برش دهانه هیدرولیکی انبر ، مکانیزم سیلندر روغن چرخشی و چرخشی ، مکانیزم گیرنده ، کوپلینگ ، بازوی پشتیبانی فعال هیدرولیکی است ، پایه پشتیبانی ، مجهز به موتور قابل تنظیم سرعت AC و غیره



    12. دالی هیدرولیک تخلیه:

    این دالی می تواند سیم پیچ جدا شده ، حرکت هیدرولیکی و بالابر را حمل کند ، حرکت دالی توسط موتور چهار چرخ راهنمای موتور حرکت می کند و از خط خارج می شود و خارج می شود.



    13. سیستم برق:

    میز کنترل مرکزی

    این شامل کابینت ، کابینت اصلی کنترل الکتریکی ، دستیار کابینت عامل و سایر برق ها است.موتور برش خورده و جمع كننده.

    مجموعه تجهیزات حفاظت ایمنی ، توقف اضطراری و دکمه قطع برق ، لامپ توزیع ماشین متوقف و غیره



    14 سیستم هیدرولیک:

    قدرت هیدرولیک 25 لیتر در دقیقه

    از جمله: ایستگاه هیدرولیک ، شیرآلات ، مخزن روغن ، اتصال ، لوله نرم ، لوله سخت و غیره.

    تیغه برش ، اسپیسر ، صفحه فضایی ، بشکه اسپیسر ، لیست حلقه لاستیک (با دستگاه نیست ، به هزینه اضافی نیاز دارید)





    کاربرد:

    این خط برای فرآیند برش سیم پیچ فولادی ، برش ورق و برش فولاد سیم پیچ است

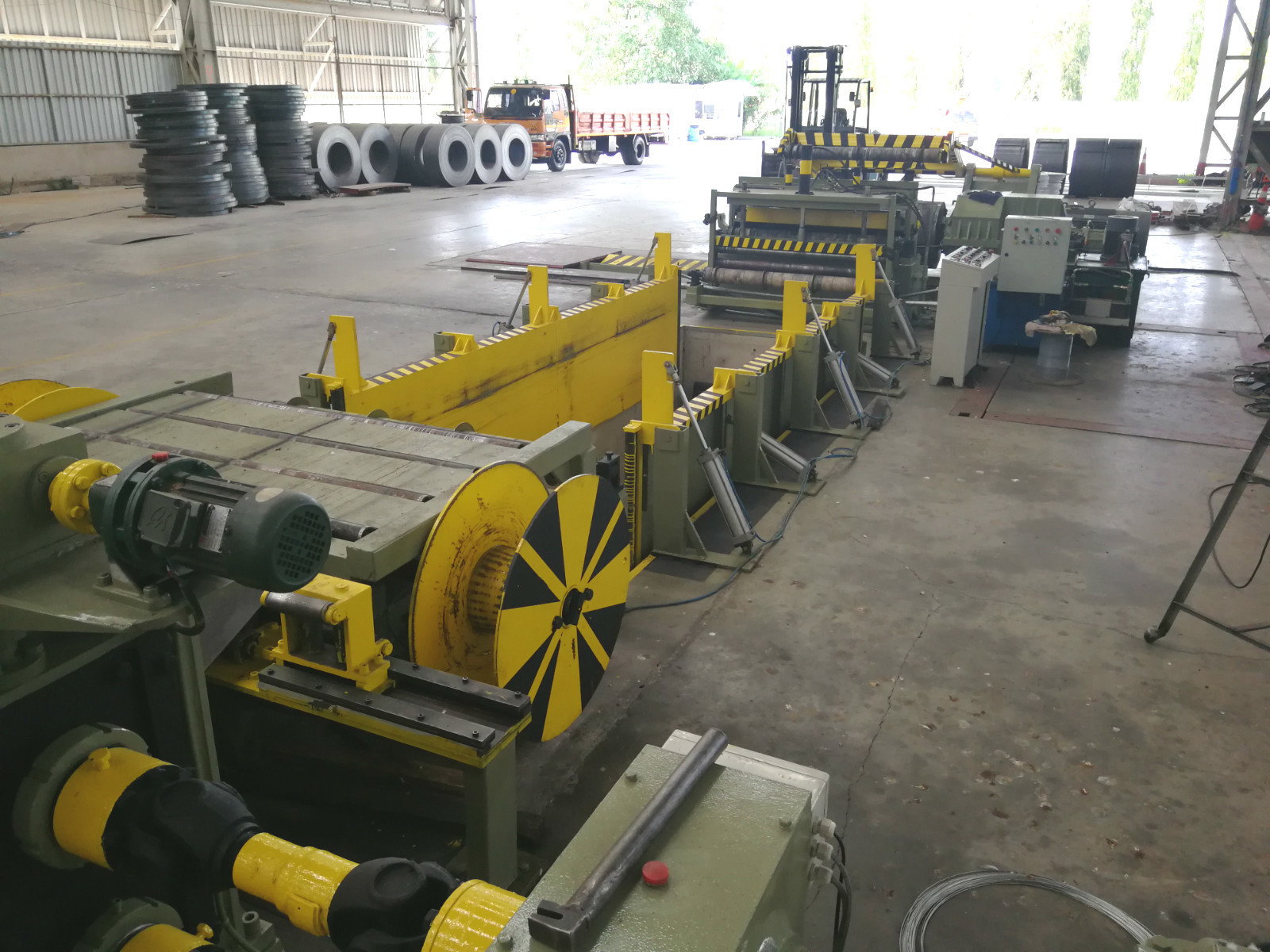

    خط برش کویل فولادی با دقت بالا 37kw 0

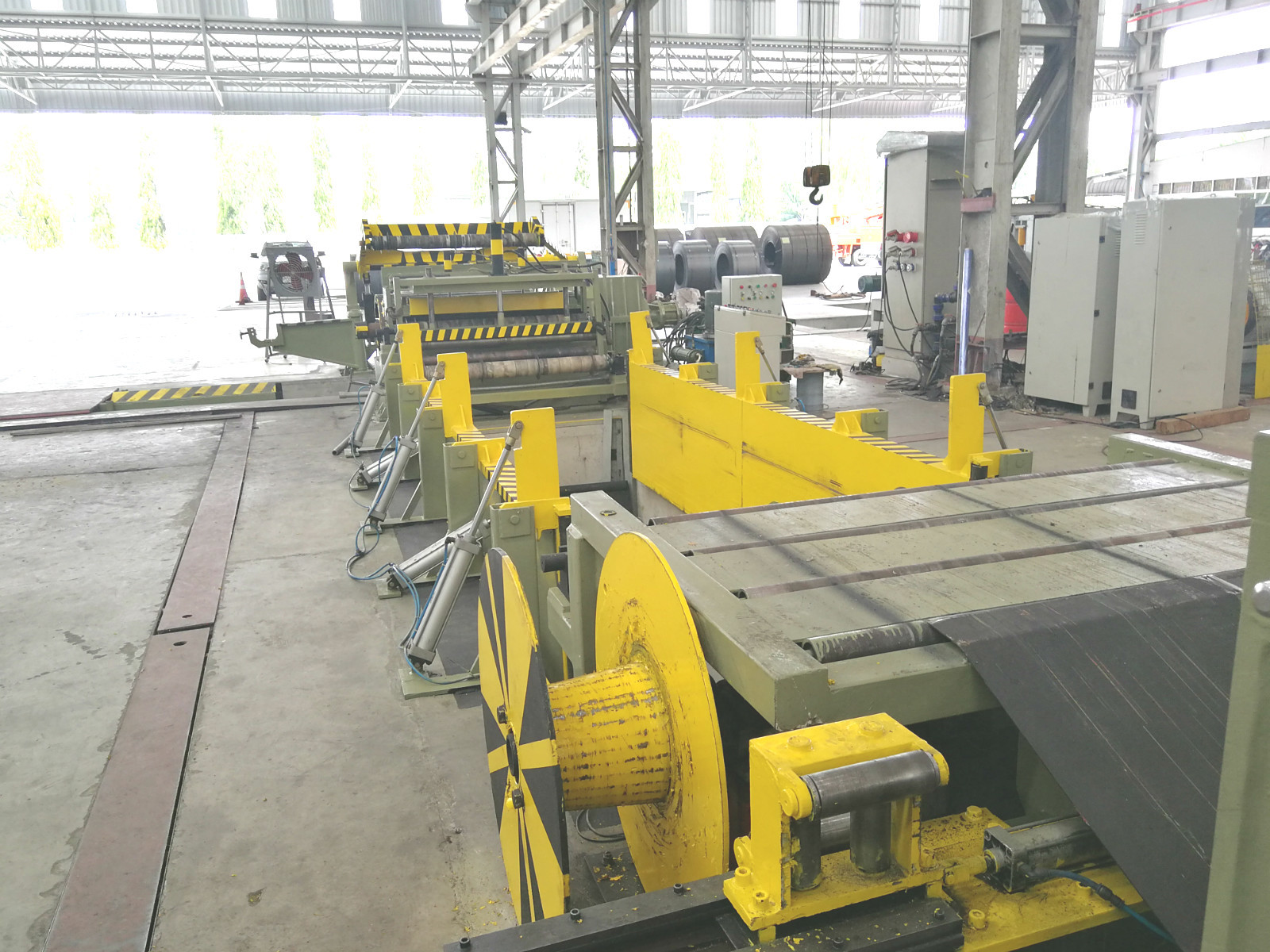

    خط برش کویل فولادی با دقت بالا 37kw 1

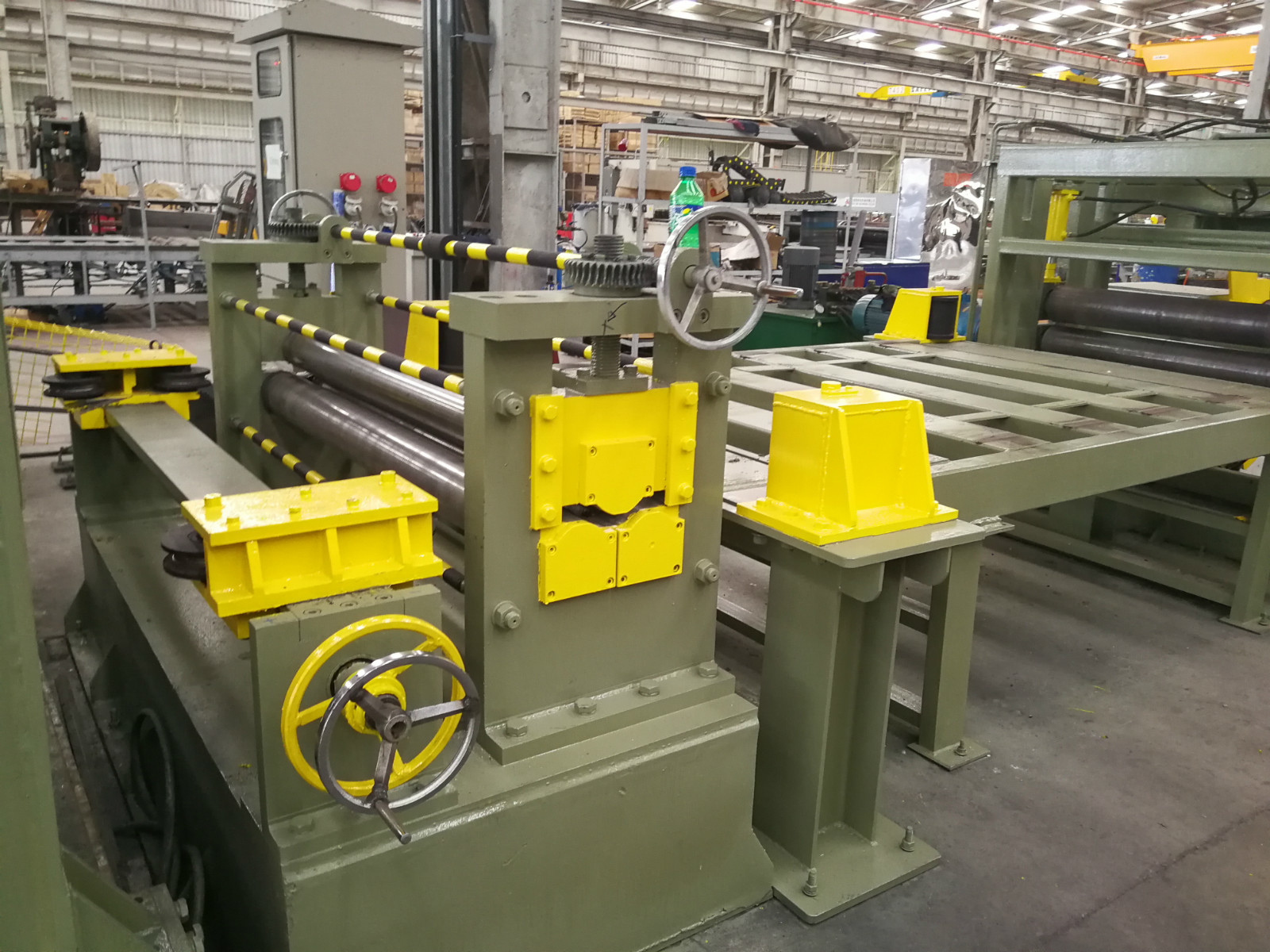

    خط برش کویل فولادی با دقت بالا 37kw 2

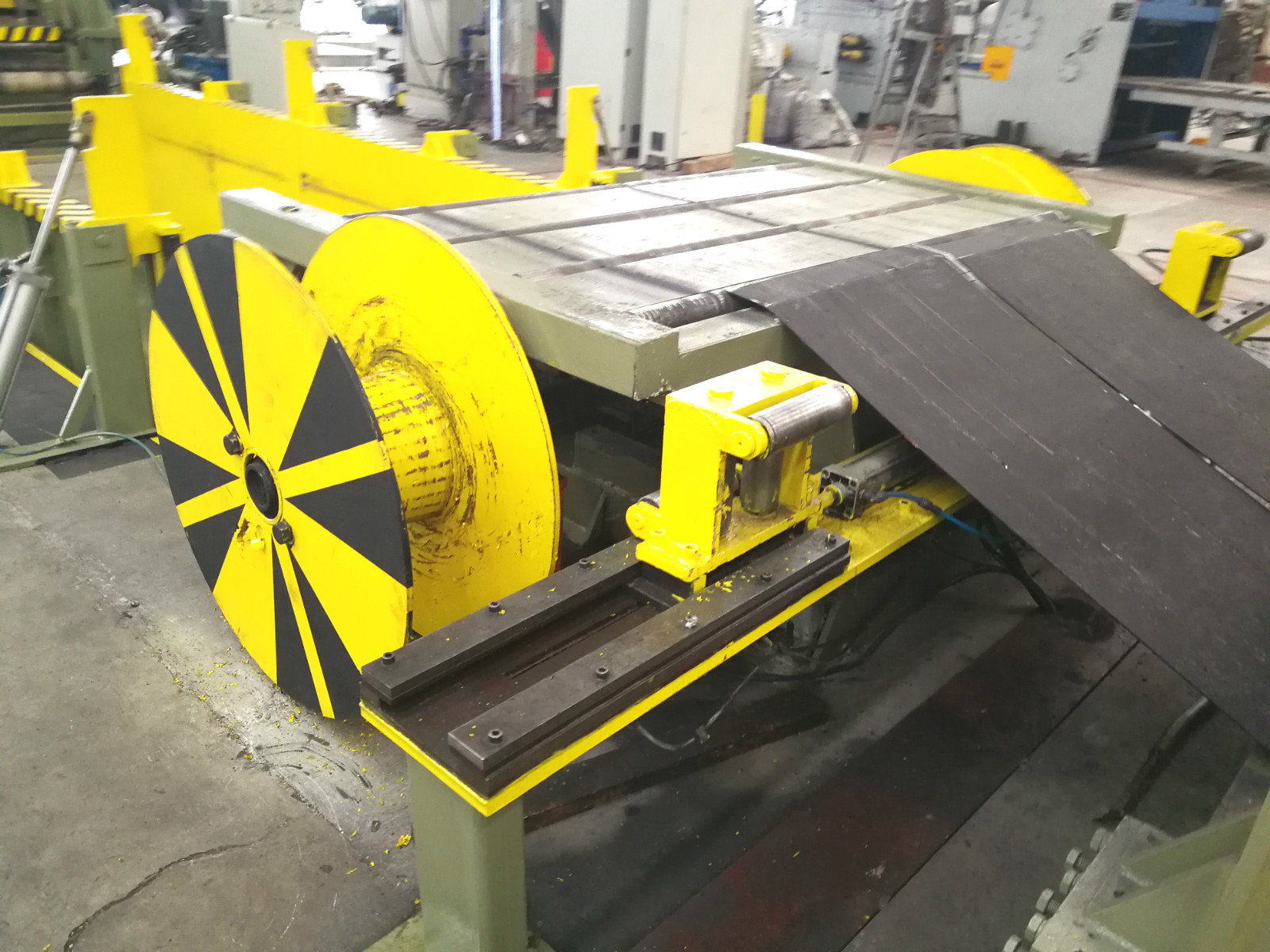

    خط برش کویل فولادی با دقت بالا 37kw 3

    خط برش کویل فولادی با دقت بالا 37kw 4
