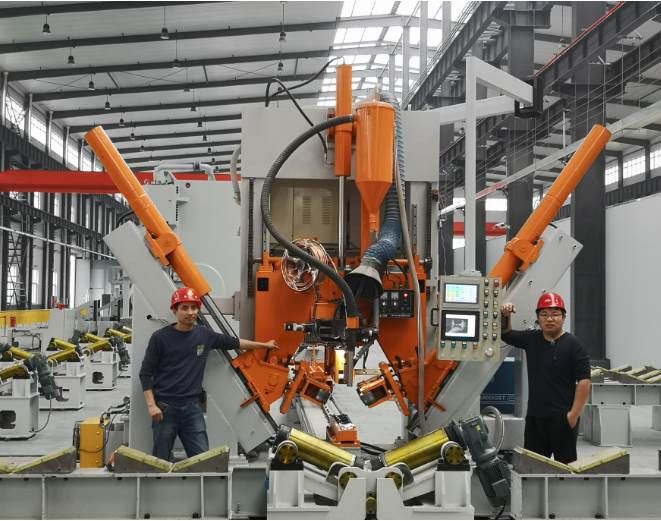

قطر 60 ~ 600mm، طول 12000mm ماشین جوشکاری قطب روشن CNC

ماشین آلات آهنگر CNC

مدل: HM600/12000

نوع رولر:طراحی ویژه برای یک قطب، یک قطب بلند، یک قطب ارتباطات 5G، و یک قطب نور معمولی خیابان

• محدوده قطر:60 ~ 600mm، ضخامت: 3 ~ 12mm، طول: 12m
• دستگاه جوشکاری قوس واحد استاندارد با سیم واحد
• دامنه کاربرد: مناسب برای جوشکاری خودکار بسته شدن طولی قطب متوسط مانند قطب 5G، یک قطب، قطب بلند و قطب نور معمولی خیابان

ویژگی های منحصر به فرد

1. تنظیم خودکار CNC، سیستم CNC، با تغییر قطر قطب، به طور خودکار تنظیم فشار، به طور خودکار تنظیم موقعیت پا فشار،به طور خودکار با سرعت تغذیه و موقعیت مطابقت داردبرای اطمینان از جوشکاری صاف، بخیه جوشکاری را همیشه در حالت بسته نگه دارید.
2. بر اساس صلاحیت فرآیند قبلی، پس از جوش، هیچ چرخش در جوش قطب وجود ندارد.و هیچ نیازی به پرسنل به pry و چرخش میله در پشت ماشین به مرکز جوش.
3. قطب راننده توسط تبدیل فرکانس کنترل می شود، با عملکرد توقف ترمز الکتریکی برای اطمینان از ثبات جوش سر و دم،این سیستم می تواند قطب از انتهای کوچک به انتهای پایین جوش منطقه کامل و تقریبا هیچ طول چپ از جوشاین روش کار دستی فرآیند بعدی را کاهش می دهد.
4. تعداد رول های چسبندگی 3 مجموعه است ، مزیت آن کاهش فشار رول به سطح قطب ، و کاهش خراش روی سطح است.قطب چند گوشه ای و قطب مخروطیمی تونه قطر مساوی داشته باشه یا مخروطی.
5. کارتن فشار دهنده با عملکرد بازگشت سریع موتور، نیازی به کارفرما برای فشار دادن به صورت دستی و کاهش شدت کار اپراتورها نیست.
6. ماشين پشتي با دستگاه فشار هواييي ساده و سريع در مقايسه با فشار دستي است
7. عملکرد جوش قوس غرق شده
8. طرف تخلیه نوع رول است که برای بارگذاری و تخلیه آسان است و برای تحقق اتوماسیون مواد رو به جلو و پایین جریان مفید است.بارگذاری و تخلیه می تواند در همان طرف برای ایجاد اپراتور اجتناب از حرکت فاصله طولانی. اپراتور فقط نیاز به کار در موقعیت ماشین میزبان، که به شدت شدت کار را کاهش می دهد.
9. سیستم هماهنگ سازی فشار روغن و کنترل خود توسعه یافته، الزامات را برای قطب کاهش می دهد، که قطب پس از جوش گرد و کم تر تغییر شکل می دهد.
10. اپراتور: يک نفر
11. قفسه رولر بارگیری، 5 مجموعه ((برای قطب 12,14m مناسب)
12. با توجه به طرح کارگاه خریدار، ماشین آلات با جهت های مختلف کار می توانند ارائه شوند
13. برای الزامات خاص مشتریان، ماشین می تواند به طور خاص طراحی شده و تولید شده برای دیدار با قطب های مختلف در سراسر جهان
14. از طریق دوربین نصب شده بر روی سر ماشین، بخیه جوش بر روی صفحه نمایش صفحه کنترل اصلی منعکس می شود، که ردیابی بخیه جوش ساده و آسان است،و کاهش شدت کار اپراتور برای نظارت بر جوش.
15. موارد اختیاری:

15.1اختیاری: سیستم اطلاعات تولید شبکه ای

عملکرد 1: می تواند داده های تولید را به پرسنل مدیریت تولید ارائه دهد: قدرت در زمان ، زمان جوش ، زمان بدون جوش ، مقدار تولید ، و غیره

عملکرد 2: به موقع به روز رسانی نرم افزار برای به دست آوردن بهترین و جدیدترین نرم افزار و داده های تجربه، که می تواند به مشتریان در تشخیص از راه دور خطای و تنظیم پارامتر از راه دور کمک کند.براي مشتريان راحت است که سريع تولید رو از سر بگيرن

15.2

سیستم بارگیری و تخلیه قطب چراغ خیابان: در سمت چپ ماشین، یک قفسه ذخیره سازی وجود دارد که می تواند 10 ~ 20 قطب را ذخیره کند (شمار با توجه به اندازه قطب ها متفاوت است).بعد از اینکه جوش تمام شد، دکمه را فشار دهید، و قطب چراغ خیابانی تخلیه خواهد شد به تخلیه در قفسه ذخیره سازی که در سمت راست دستگاه،می تواند 20 قطب را ذخیره کند (شمار بسته به اندازه قطب ها متفاوت است)

اختیاری:سیستم بارگیری و تخلیه قطب چراغ خیابان: در سمت چپ ماشین، یک قفسه ذخیره سازی وجود دارد که می تواند 20 ~ 30 قطب را ذخیره کند (شمار بسته به اندازه قطب ها متفاوت است).بعد از اینکه جوش تمام شد، دکمه را فشار دهید، و قطب چراغ خیابانی تخلیه خواهد شد به تخلیه در قفسه ذخیره سازی که در سمت راست دستگاه،می تواند 20 قطب را ذخیره کند (شمار بسته به اندازه قطب ها متفاوت است)از هر قطب بارگیری تا تخلیه هیچ جرثقیلی لازم نیست.

15.3برای به حداقل رساندن اثر موز ناشی از جوش دستگاه که باعث کاهش اثر موز برای دستگاه جوش می شوداز جمله بدن دستگاه گرمایش و کویل گرمایش تحرک

15.4اینورتر از کابینت الکتریکی با لایه عایق حرارتی و تهویه مطبوع با کابینت الکتریکی صنعتی (2 کابینت) استفاده می کند

15.5قطعات یدکی بر اساس لیست

دستگاه شامل قسمت های زیر است:

• میز کاری بلند برای جابجایی واگن
• فریم گانتری اصلی
• سیستم رانش ترویلی
• قفسه رولر بارگیری، 5 مجموعه ((برای قطب 12,14m مناسب)
• قطعات هيدرولیک، از جمله رول های قفل، مناسب برای قطب های متوسط
• سیستم جوش قوس غرق شده، با سیستم تغذیه سیم
• سیستم بازیابی جریان
• سیستم هیدرولیک
• سیستم کنترل
• دوربین، سیستم نظارت بر بخیه جوش
• رولر قفل، مطابق با الزامات قطب مشتری.

با 1 مجموعه مناسب برای مستر بلند انحصاری، قالب قطب 5G.

با: 1 مجموعه مناسب برای ستونهای نور خیابان معمولی،قطر حداقل 60mm ((ستونهای گرد و ستونهای مخروطی)

با: 1 مجموعه مناسب برای ستونهای نور خیابانی معمولی، حداقل قطر 60mm ((ستونه هشت گوشه ای)

اختیاری: مجموعه ای از دستگاه های کلیمپ پشتی مناسب برای ستونهای نور خیابان معمولی (شامل یک ابزار کوچک، مناسب برای ستونهایی با طول بسیار کوتاه، مانند بازوی 1 ~ 2 متر)
