دو قوس چند سیم قوس زیر آب CNC قطب بسته جوش ماشین برای قطر 14m قطر 1.9m قطب فولادی

1 مجموعه
MOQ
قابل مذاکره
قیمت
دو قوس چند سیم قوس زیر آب CNC قطب بسته جوش ماشین برای قطر 14m قطر 1.9m قطب فولادی
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
مدل تجهیزات: دستگاه جوشکاری با قطب CNC HM1900/14000
محدوده قطر: 400mm ~ 1900mm
حداکثر طول قطب پردازش: 14000 میلی متر
ضخامت ورق فولادی قابل اجرا: 5 ~ 20 میلی متر، حداکثر ضخامت بلبرینگ گیره 25 میلی متر
تکنولوژی جوش: دو قوس سه سیم زیر آب جوش
ساختار بستن: 3 مجموعه غلتک های گیره سنکرون هیدرولیک
نوع قطب قابل اجرا: میله فولادی مخروطی / هشت ضلعی / چند وجهی
رنگ رنگ: قابل تنظیم
اطلاعات اولیه
محل منبع: ووکسی، چین
نام تجاری: CMC
شماره مدل: HM1900
پرداخت
زمان تحویل: 90 روز
شرایط پرداخت: T/T، L/C
قابلیت ارائه: با توجه به الزامات
توضیحات محصول
دو قوس چند سیم قوس زیر آب CNC قطب بسته جوش ماشین برای قطر 14m قطر 1.9m قطب فولادی
خلاصه ی محصول

HM1900/14000 CNC Pole Shut-Welding Machine یک جوشنده قوس عمودی طولی خودکار است که به طور خاص برای قطب های مخروطی هشت گوشه ای ارتباطات 5G و قطب های بالای استخر طراحی شده است.

ماده جزئیات
نام محصول دستگاه جوش بند قطب CNC
مدل HM1900/14000
درخواست قطب ارتباطات 5G، انحصار قدرت، قطب چراغ بلند
شکل قطب پردازش شده قطب مخروطی گرد، قطب هشتگونی و چند طرفه چندگونی (ساخت پوسته 2/3)
تکنولوژی جوش جوش دو قوس چند سیمی قوس غرق شده
حداکثر طول قطب 14000 میلی متر
گزینه های قابل تنظیم سیستم تشخیص از راه دور آنلاین، کابینت الکتریکی عایق و تهویه مطبوع، بسته قطعات یدکی
معرفی محصول

HM1900/14000 ماشین جوشکاری قطب بسته CNC به طور خاص برای جوشکاری قطب بسته قطبی قطب های طولانی، از جمله قطب های ارتباطی 5G،مونوپول های قدرت و ستونهای بلند داراین برای قطب های یک قطعه، دو قطب یا سه قطب مخروطی گرد و چند ضلعی قابل استفاده است.

این تجهیزات ساختار ثابت گانتری را با سیستم جوش، کارتن V با سرعت تنظیم شده با سرو برای حمل قطب اتخاذ می کند.رول های فشرده سازی هیدرولیک در حالی که جوش همزمان انجام می شود، بخیه قطب را می بندندبرای قطب های دو قطب، پس از اتمام اولین رشته جوش، رول های بلند کننده را بالا می برند و قطب را به طور خودکار برای جوش دو طرفه به موقعیت خود تبدیل می کنند.

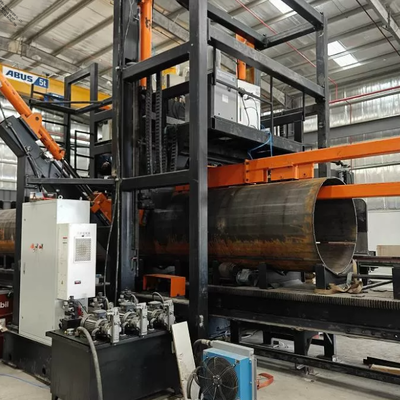

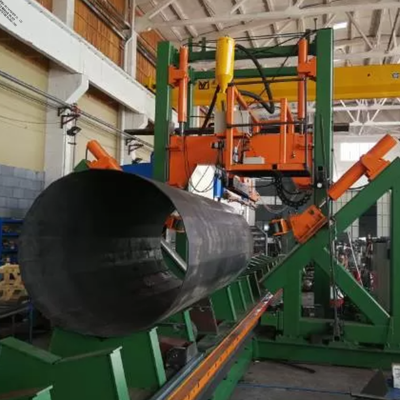

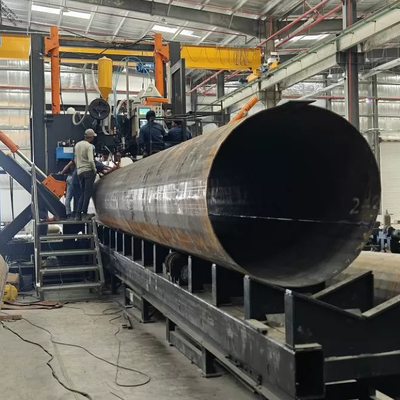

HM1900/14000 CNC Pole Shut-Welding Machine operational view
پارامترهای فنی اصلی
نه، نه ماده مشخصات
1 قطر بیرونی قطب قابل استفاده 400 ~ 1900 میلی متر
2 حداکثر طول قطب پردازش 14000 میلی متر
3 ضخامت صفحه مورد استفاده 5 ~ 20 میلی متر، مواد Q235، Q355، Gr65
(بزرگترین ضخامت بیئر 25mm، به یادداشت بالا مراجعه کنید)
4 تعداد مجموعه های رولر قفل کننده 3 مجموعه
5 قدرت موتور پمپ هیدرولیک 2.2+2.2+3 KW
6 قدرت موتور سرو برای تراک V 7 KW، سرعت قابل تنظیم بدون گام
7 فشار عمودی 1600 میلی متر
8 ارتفاع کاری (پول پایین تا زمین) 800 میلی متر
9 سیستم جوش واحد قدرت جوش دو قوس سه سیم زیر آب قوس
قدرت DC: 250 ~ 1250A؛ قدرت AC: 250 ~ 1250A
10 مشخصات سیم جوش سیم تک Φ4.0mm / سیم دوقلو 2*Φ1.6mm
11 سرعت حرکت جوش 0.3 ~ 1.5 m/min، قابل تنظیم بدون گام
12 جهت جوش جوش از انتهای قطر بزرگ به سمت انتهای قطر کوچک
13 استاندارد جوش به دست آوردن جوش یک طرفه شکل گیری دو طرفه تحت فرآیند استاندارد
14 کل وزن ماشین ۲۳ تن
15 ابعاد کلی (L*W*H) ۳۱۰۰۰ * ۶۶۰۰ * ۶۱۰۰ میلی متر
ترکیب کامل ماشین
  • میز کاری V-type با سرو کار
  • ریل های جلو و عقب برای تراک های نوع V
  • فریم گانتری اصلی سنگین
  • سیستم محرک برای میز کاری شکل V
  • واحد فشرده سازی هیدرولیکی با 3 مجموعه از رول های فشرده سازی
  • سیستم جوش قوس غرق شده و دستگاه تغذیه سیم خودکار
  • سیستم بازیافت و بازیافت جریان
  • سیستم بلوک پشتیبان مس داخلی خنک شده با آب
  • پلتفرم عملیات
  • دو مجموعه از رولر های چرخش قطب
  • سیستم هیدرولیک کامل
  • سیستم کنترل CNC و PLC یکپارچه
مزیت های اصلی
ماده ی مزیت توضیحات دقیق
تنظیم خودکار CNC هوشمند سیستم CNC به طور خودکار تنظیم فشار کلیمپ، موقعیت رول و سرعت ماشین در پی تغییر قطر قطب، به طور مداوم نگه می دارد بخیه بسته در طول جوش
کنترل هیدرولیک هم زمان عالی سیستم هیدرولیک و کنترل بهینه شده تضمین همگام سازی بالا برای رول های کلیمپ چپ، راست و وسط
انحراف قطب پایین پس از جوش هیچ چرخش بر روی بخیه جوش آماده. هیچ درگیری دستی و تراز بخیه مورد نیاز در خروجی ماشین اگر فرآیند شکل گیری رو به رو با مشخصات
جوشکاری پایدار از سر تا دم چرخ چرخدار V کنترل شده توسط سرو، جوش مداوم را از سر قطب تا دم انجام می دهد، طول بخش دم بدون جوش را کاهش می دهد
طراحی کلیمپ سه رولر سه گروه از رول های فشار دهنده فشار سطحی را از بین می برند، شکاف ها و خراش ها را در سطح قطب کاهش می دهند؛ مناسب برای قطب های گرد، هشت گوشه ای و مخروطی
بازگشت اتوماتیک سریع عملکرد بازگشت سریع موتور برای ماشین V، شدت کار اپراتور را کاهش می دهد
دستگاه راهنمای خیاط عقب سازگاری ساختار هدایت خود تنظیم شده، به ندرت نیاز به کالیبراسیون دستی در طول تولید مستمر
نظارت بصری بر جوش دوربین نصب شده بر روی سر جوش تصویر بخیه را به صفحه کنترل اصلی برای ردیابی و مشاهده آسان بخیه منتقل می کند
بلوک پشتیبان مس داخلی خنک شده با آب به طور قابل توجهی نفوذ جوش بهبود و تضمین تشکیل جوش سازگار
چرخش خودکار برای قطب های دو بخیه مکانیسم رول بلند کننده داخلی برای چرخش قطب دو بخیه به طور خودکار برای جوش ثانویه
عملیات ساده تنها یک عامل برای کل چرخه تولید مورد نیاز است
تنظیمات ارتقاء اختیاری سیستم شبکه تشخیص خطای از راه دور و تنظیم پارامتر؛ کابینت الکتریکی تهویه مطبوع عایق؛ بسته قطعات جایگزین
دامنه کاربرد
  • 5G اتصال تک قطب مخطط طولی
  • تولید انحصارچه های فولادی برای جاده ها و انتقال قدرت
  • تولید قطب روشنایی بلند، قطب لامپ های چند طرفه هشتگونی
  • چدن ساختاری قطعات لوله ای مخروط و بسته شدن بخیه جوش
پشتیبانی خدمات پس از فروش
ماده خدمات جزئیات خدمات
دوره گارانتی 12 ماه گارانتی ماشین کامل؛ گارانتی طولانی مدت برای موتورهای اصلی سرو، منبع قدرت جوش و کنترل CNC
عرضه قطعات یدکی عرضه طولانی مدت قطعات جایگزین فرسوده به قیمت کارخانه
خدمات فنی خارج از کشور مهندسان حرفه ای در دسترس برای نصب، راه اندازی و آموزش اپراتور در خارج از کشور
پشتیبانی فنی از راه دور عیب یابی از راه دور آنلاین، بهینه سازی پارامترها و عیب یابی خطا
اسناد فنی کتابچه راهنمای کامل عملیات انگلیسی، راهنمای فرآیند جوش و فیلم های آموزشی
پرسش های مکرر
سوال پاسخ استاندارد
HM1900/14000 ماشین جوشکاری چه نوع قطب می تواند پردازش؟ مناسب برای قطب های کروی 14 متری ، قطب های هشتگونی و چند طرفه چندگونی (ساخت پوسته 1/2 / 3).
آیا این ماشین از جوش خودکار برای قطب های هشت گوشه ای دو بخیه پشتیبانی می کند؟ بله. بعد از اتمام اولین رشته جوش، قفسه رولر بلند کننده به طور خودکار می چرخد و قطب را می چرخاند تا بدون بارگذاری مجدد، رشته جوش دوم را به دست آورد.
آیا برای صفحه هایی با ضخامت بیش از 20 میلی متر، جوش اضافی سطح لازم است؟ نیروی فشرده سازی ماشین مواد را تا 25 میلی متر پشتیبانی می کند. اما برای قطعات کاری که نیاز به نفوذ بالا در حدود 20 ~ 25 میلی متر دارند، پر کردن فولاد ذوب شده ممکن است ناکافی باشد.ما پیشنهاد می کنیم اضافه کردن زیر آب قوس سطح جوش پس از جوش اولیه.
HM1900/14000 CNC Pole Shut-Welding Machine technical diagram
