CTL12×1600 تمام اتوماتیک خط برش به طول برای سیم پیچ های فولادی با عرض 1600 میلی متر با ظرفیت 30 تن

1 مجموعه
MOQ
قابل مذاکره
قیمت
CTL12×1600 تمام اتوماتیک خط برش به طول برای سیم پیچ های فولادی با عرض 1600 میلی متر با ظرفیت 30 تن
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
شماره مدل: CTL12×1600 برش به خط طول
محدوده ضخامت پردازش: کویل فولاد کربن 5 تا 12 میلی متر
محدوده عرض پردازش: 800mm ~ 1500mm
حداکثر بار کویل فولادی: 30 تن
محدوده طول برش ثابت: 2000 میلی متر ~ 6000 میلی متر
حداکثر سرعت اجرای تولید: 15 متر در دقیقه
حالت کنترل: PLC + صفحه لمسی کنترل کاملاً خودکار
موارد قابل تنظیم: اندازه سکوی انباشته، دستگاه مرتب کردن بشقاب
اطلاعات اولیه
محل منبع: ووکسی، چین
نام تجاری: CMC
شماره مدل: CTL12×1600
پرداخت
زمان تحویل: 90 روز
شرایط پرداخت: T/T، L/C
قابلیت ارائه: با توجه به الزامات
توضیحات محصول
خط برش فولادی CTL12×1600 اتوماتیک بازکننده، صاف کننده، برش عرضی صفحه تخت
مرور کلی محصول
مورد جزئیات
نام محصول خط برش
مدل CTL12×1600
مواد پردازش فولاد Q235، Q355، Q460، استحکام تسلیم ≤460Mpa
عملکرد پردازش باز کردن کویل فولادی، صاف کردن، برش عرضی با طول ثابت CNC، انباشت
حالت عملیات اتصال کاملاً خودکار / کنترل واحد دستی
صنعت قابل اجرا تولید تیر چراغ برق خیابان، تیرهای مرتفع، سازه های فولادی
گزینه های قابل تنظیم اندازه سکوی انباشت، دستگاه مرتب سازی مواد
معرفی محصول

خط برش CTL12×1600 به طور ویژه برای پردازش کویل های فولادی به صفحات تخت مستطیلی طراحی شده است. این خط رویه های پیوسته از جمله باز کردن، صاف کردن و برش عرضی با طول ثابت را تکمیل می کند. کل خط می تواند برای بازپیچی کویل های فولادی باقی مانده به راحتی برای تعویض تولید صفحات با اندازه های مختلف متوقف شود.

از کنترل CNC کاملاً خودکار استفاده می کند. اپراتورها فقط باید طول صفحه و مقدار برش را روی صفحه لمسی تنظیم کنند. این دستگاه دارای سرعت تولید بالا است و هزینه نیروی کار را به میزان قابل توجهی کاهش می دهد. فقط یک اپراتور مورد نیاز است و تماس بین کارکنان و صفحات فولادی برای اطمینان از ایمنی عملیاتی به حداقل می رسد.

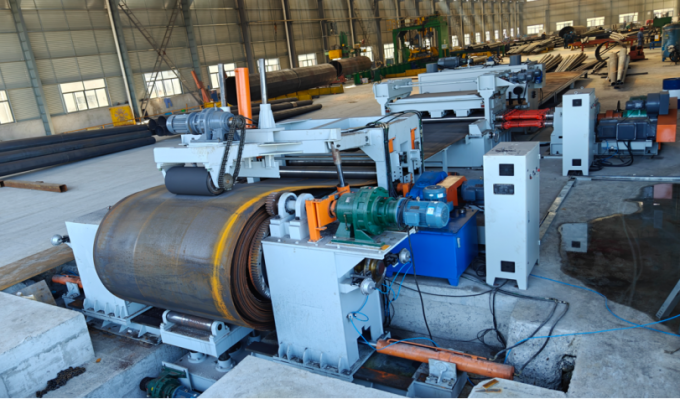

CTL12×1600 Steel Coil Cut To Length Line Overview
جریان فرآیند تولید:
بارگذاری مواد → باز کردن → پرس و هدایت → تغذیه پینچ → صاف کردن خشن → موقعیت یابی هدایت → صاف کردن دقیق → اندازه گیری طول انکودر → برش عرضی → انتقال پینچ → انباشت
پارامترهای فنی اصلی
شماره. مورد مشخصات
1 مواد پردازش شده Q235، Q355، Q460، σs ≤ 460Mpa
2 محدوده ضخامت مواد 5 ~ 12 میلی متر
3 محدوده عرض مواد 800 ~ 1500 میلی متر
4 قطر خارجی کویل فولادی Φ800 ~ Φ2000 میلی متر
5 قطر داخلی کویل فولادی Φ500 ~ Φ760 میلی متر
6 حداکثر وزن کویل 30 تن
7 طول ثابت برش 2000 ~ 6000 میلی متر
8 حداکثر سرعت صاف کردن 15 متر در دقیقه
9 قطر غلتک صاف کننده / گام Φ180 میلی متر / 215 میلی متر
10 جنس غلتک صاف کننده 40Cr
11 منبع تغذیه ورودی 415 ولت / 50 هرتز، 3 فاز
12 فضای اشغال شده تقریباً 19 متر (طول) × 7.7 متر (عرض)
ترکیب خط کامل
  • دالی بارگیری کویل فولادی
  • بازکننده تک کنسولی هیدرولیک
  • دستگاه پرس، سر بیل و پینچ هیدرولیک (با صاف کننده خشن 3 غلتکی)
  • دستگاه موقعیت یابی هدایت
  • واحد صاف کننده دقیق
  • واحد اندازه گیری طول انکودر
  • دستگاه برش عرضی
  • دستگاه انتقال و انباشت پینچ
  • سیستم هیدرولیک
  • سیستم پنوماتیک
  • سیستم کنترل الکتریکی PLC
مشخصات تجهیزات اصلی
دالی بارگیری کویل فولادی
- حداکثر ظرفیت بار: 30 تن
- مجهز به دو غلتک در بالا. از عملکرد بازپیچی کویل برای جلوگیری از شل شدن و گره خوردن در حین بازپیچی پشتیبانی می کند.
- برای حمل کویل های فولادی و بلند کردن کویل ها روی بازکننده استفاده می شود.
بازکننده تک کنسولی هیدرولیک
انبساط شفت هیدرولیک برای بستن کویل های فولادی برای باز شدن غیرفعال. مجهز به ترمز کشش دستی. دو مجموعه بازکننده تنظیم مرکز را در حین بارگیری کویل امکان پذیر می سازند. سپرهای جانبی گرد از تداخل با کویل های باریک جلوگیری می کنند.
دستگاه پرس و پینچ هیدرولیک با صاف کننده خشن 3 غلتکی
از ساختار صاف کننده خشن 2 غلتک پایینی + 1 غلتک بالایی استفاده می کند. به طور موثر از قوس صفحه فولادی جلوگیری می کند، تولید پیگیری روان را تضمین می کند. مجهز به سر بیل هیدرولیک برای تغذیه صاف سر کویل.
واحد صاف کننده دقیق
ساختار صاف کننده 9 غلتکی (4 غلتک بالایی + 5 غلتک پایینی). غلتک های بالایی و پایینی همگی غلتک های محرک فعال با سرعت خطی ثابت برای بهبود کیفیت صاف کردن هستند. غلتک ها تحت عملیات کوئنچ فرکانس متوسط قرار می گیرند. غلتک های پشتیبان قابل تنظیم استحکام غلتک را افزایش می دهند تا تنش داخلی صفحات فولادی را آزاد کرده و صافی عالی را به دست آورند.
واحد اندازه گیری طول انکودر
به طور یکپارچه با دستگاه صاف کننده روی پایه مشترک نصب شده است. تشخیص طول در زمان واقعی از طریق غلتک اندازه گیری و انکودر برای اطمینان از برش دقیق با طول ثابت.
دستگاه برش عرضی
حداکثر ضخامت برش: 12 میلی متر، حداکثر عرض موثر: 1600 میلی متر. ساختار برش هیدرولیک. شکاف تیغه به طور همزمان قابل تنظیم است. پد فشار پلی اورتان از سطح صفحه بدون خراش محافظت می کند.

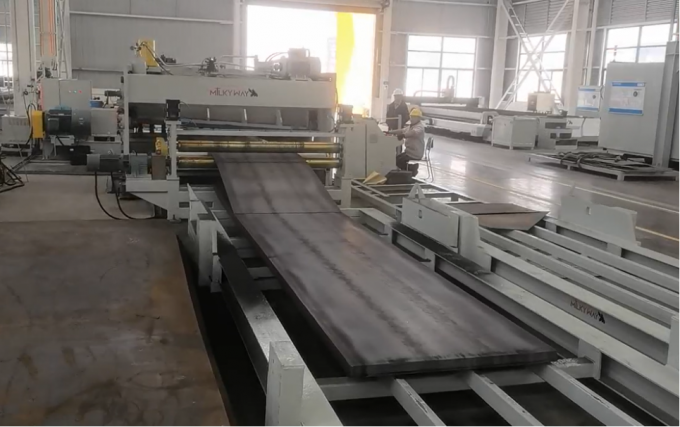

دستگاه انتقال و انباشت پینچ
شامل میز غلتکی انتقال، مکانیزم پرتاب صفحه، میز کار انباشت و دستگاه مرتب سازی مواد (اختیاری). طول سکوی انباشت را می توان بر اساس حداکثر اندازه صفحه تیر چراغ برق مشتری سفارشی کرد.
سیستم هیدرولیک و پنوماتیک
- ایستگاه هیدرولیک، سیلندرهای روغن، شیرها و خطوط لوله. (روغن هیدرولیک توسط خریدار تهیه می شود)
- فشار کاری سیستم پنوماتیک ≤0.8Mpa، مصرف هوا: 1.5 متر مکعب در دقیقه. (منبع هوا توسط خریدار تهیه می شود)
سیستم کنترل الکتریکی
رابط انسان و ماشین PLC + صفحه لمسی. از عملیات اتصال خودکار و کنترل دستی مستقل هر دستگاه پشتیبانی می کند. اپراتورها می توانند طول برش و مقدار صفحه را آزادانه تنظیم کنند. عملکرد توقف اضطراری کل خط برای محافظت از تجهیزات و ایمنی پرسنل مجهز شده است.
مزایای اصلی
مورد مزیت شرح
عملکرد یکپارچه باز کردن، صاف کردن، برش با طول ثابت و انباشت را در یک خط تحقق می بخشد؛ از بازپیچی کویل برای تعویض مشخصات مختلف صفحه پشتیبانی می کند
کنترل CNC با دقت بالا اندازه گیری طول ثابت انکودر، تنظیم دلخواه طول برش و مقدار از طریق صفحه لمسی
عملکرد صاف کننده عالی 9 غلتک صاف کننده فعال، آزاد کردن کامل تنش داخلی صفحه، صافی پایدار
راندمان تولید بالا تولید خودکار پیوسته، سرعت عملیاتی بالا، کاهش هزینه تولید جامع
عملیات ساده فقط یک اپراتور مورد نیاز است؛ تماس مستقیم با صفحات فولادی برای ایمنی بیشتر به حداقل می رسد
پیکربندی انعطاف پذیر سکوی انباشت و دستگاه مرتب سازی را می توان بر اساس الزامات تولید تیر چراغ برق سفارشی کرد
حفاظت ایمنی قابل اعتماد دکمه توقف اضطراری کل خط، حفاظت اتصال متقابل برای هر بخش پردازش
محدوده کاربرد
  • تیر چراغ برق مخروطی، تیر چراغ هشت ضلعی، برش صفحه خام تیرهای مرتفع
  • سازه فولادی، پردازش صفحه تخت تجهیزات مکانیکی
  • برش مواد اولیه صفحه فلزی برای کارخانه ساخت فلز
پشتیبانی خدمات پس از فروش
مورد خدمات جزئیات خدمات
پوشش گارانتی 12 ماه گارانتی کل خط؛ گارانتی خدمات طولانی مدت برای موتورهای اصلی و کاهنده سرعت
تامین قطعات یدکی تامین طولانی مدت قطعات یدکی فرسوده با هزینه کارخانه
خدمات خارج از کشور مهندسان در دسترس برای نصب، راه اندازی و آموزش اپراتور در خارج از کشور
پشتیبانی از راه دور اشکال زدایی از راه دور آنلاین و راهنمایی فنی
اسناد دفترچه راهنمای عملیات کامل انگلیسی و مواد آموزشی عملیات
سوالات متداول
سوال پاسخ
این خط برش CTL12×1600 چه ضخامت و عرضی از صفحات فولادی را می تواند پردازش کند؟ این دستگاه برای کویل های فولادی با ضخامت 5 تا 12 میلی متر و عرض 800 تا 1500 میلی متر، حداکثر وزن کویل تا 30 تن، محدوده طول برش 2000 تا 6000 میلی متر مناسب است.
آیا می توانیم خط را متوقف کرده و کویل فولادی باقی مانده را بازپیچی کنیم؟ بله. چرخ دستی بارگیری با ساختار غلتک ضد شل شدن طراحی شده است، کل خط می تواند متوقف شده و کویل باقی مانده را بازپیچی کند تا مشخصات تولید دیگر را تعویض کند.
آیا این خط برش برای تولید تیر چراغ برق مناسب است؟ قطعاً. حداکثر طول انباشت را می توان برای مطابقت با طولانی ترین صفحه تیر چراغ برق شما سفارشی کرد. این دستگاه به طور گسترده برای برش صفحات خام تیرهای چراغ مخروطی و چند ضلعی استفاده می شود.
