دستگاه صاف کردن تک قطبی هیدرولیک 1200KN برای اصلاح شکل دادن به اتصال قطب صاف 5G

1 مجموعه
MOQ
قابل مذاکره
قیمت
دستگاه صاف کردن تک قطبی هیدرولیک 1200KN برای اصلاح شکل دادن به اتصال قطب صاف 5G
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
حداکثر طول قطب پردازش: 12000 میلی متر (12 متر)
رنگ: قابل تنظیم
نوع قطعه کار پردازش شده: تک قطبی / قطب 5G / قطب دکل بالا
تناژ صاف کردن کل: 1200KN
پیکربندی موتور اصلی: موتور دو پمپ 15 کیلو وات + 5.5 کیلو وات
محدوده قطر قطب قابل ماشین کاری: 700 میلی متر - 2800 میلی متر
حالت کنترل عملیات: کنترل از راه دور بی سیم
مواد محافظ سطح: پوشش پلی اورتان
برجسته کردن:

دستگاه صاف کننده هيدرولیک مونوپول 1200KN

,

دستگاه صاف کننده قطب 5G

,

دستگاه تغییر شکل قطب
اطلاعات اولیه
محل منبع: ووکسی، چین
نام تجاری: CMC
شماره مدل: HJZ-2800
پرداخت
جزئیات بسته بندی: مناسب برای حمل و نقل کانتینری، هم حمل و نقل دریایی و هم حمل و نقل داخلی
زمان تحویل: با توجه به نیاز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: با توجه به الزامات
توضیحات محصول
دستگاه صاف کننده تک قطبی هیدرولیک چند کاره HJZ-2800
بررسی اجمالی سریع
مورد جزئیات
نام محصول دستگاه صاف کننده تک قطبی / صاف کننده قطب برقی
مدل HJZ-2800
توابع یکپارچه صاف کردن قطب، اتصال صفحه، گرد کردن پس از جوش
قطعات کار قابل اجرا تک قطبی انتقال نیرو، قطب ارتباطی 5G، قطب نور دکل بالا
مبدا جیانگ سو، چین
MOQ 1 مجموعه
ولتاژ استاندارد 380 ولت 50 هرتز، قابل تنظیم
خریداران هدف کارخانه قطب فولاد، کارخانه تولید برج مخابراتی
معرفی محصول

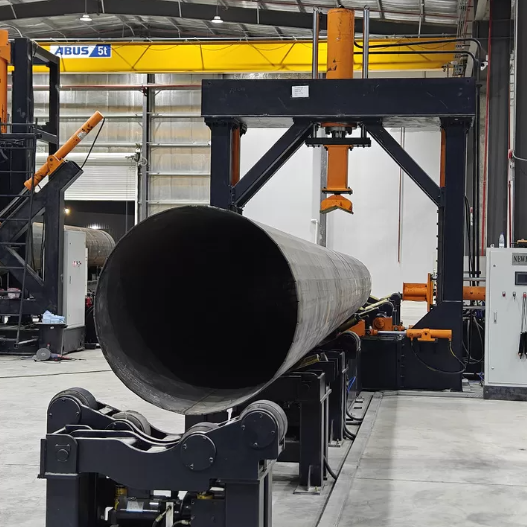

صاف کننده تک قطبی هیدرولیک سنگین HJZ-2800 به طور خاص برای تیرهای برق با قطر بزرگ و دیوار ضخیم، تک قطبی هوشمند 5G و تیرهای دکل بلند بزرگراه طراحی شده است. این دستگاه پیشرفته سه روش کار اصلی را ادغام می کند: تصحیح تغییر شکل جوشکاری طولی، محل اتصال دو صفحه فولادی، و گرد کردن قطب پس از جوش برای مونتاژ آسان تر فلنج.

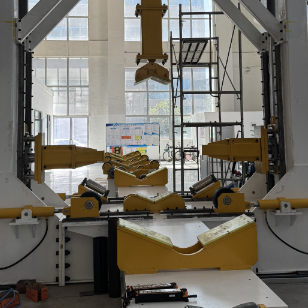

این دستگاه با طراحی قاب سه پرتو قوی، سیلندر اصلی مستقل و سیلندرهای جانبی دوگانه با مدارهای روغن جدا شده را برای جلوگیری از افت فشار ترکیب می کند. سیستم کنترل جوگ از عملکرد همزمان یا جداگانه سیلندرهای جانبی پشتیبانی می کند. دسته استاندارد بی سیم از راه دور و قطعات پرس با پوشش پلی یورتان، علائم فرورفتگی روی سطوح قطب را از بین می برند. غلتک های پشتیبان بالابر هیدرولیک داخلی و دستگاه های چرخشی بارگیری، جابجایی و چرخش تیرهای تا طول 12 متر را به طور قابل توجهی ساده می کنند.

توابع پردازش اصلی
شماره سریال شرح عملکرد
تابع 1 صاف کردن تغییر شکل خمشی قطب ها پس از جوشکاری درز طولی
تابع 2 دو صفحه فولادی خم شده را از طریق سیلندرهای بالا و کناری گیره و وصل کنید، از جوشکاری نقطه ای دستی برای تکمیل جوشکاری کامل پشتیبانی کنید.
تابع 3 برای نصب فلنج صاف، قطب های جوش داده شده را به شکل گرد کامل تغییر شکل دهید
پارامترهای فنی
خیر مورد واحد ارزش
1 شماره مدل - HJZ-2800
2 محدوده قطر قطب قابل اجرا میلی متر 700 تا 2800
3 حداکثر طول قطب قابل پشتیبانی میلی متر 12000
4 نیروی کار سیلندر اصلی بالا KN 1200
5 حداکثر ضربه سیلندر اصلی میلی متر 1400
6 حداکثر فاصله بین میله سیلندر و میز کار میلی متر 2900
7 نیروی خروجی سیلندر تک طرفه KN 300 × 2
8 کورس سیلندرهای جانبی جانبی میلی متر 800
9 محدوده سفر عمودی سیلندرهای جانبی میلی متر 1300
10 حداکثر فشار کاری هیدرولیک MPa 21
11 ارتفاع میز کار از زمین میلی متر 650
12 فاصله داخلی بین دو ستون میلی متر 3200
13 قدرت موتور اصلی (سیستم پمپ دوگانه) کیلووات 15 + 5.5
14 وزن خالص ماشین اصلی کیلوگرم 25000
15 فضای کف ماشین میلی متر طول: طول قطب + 2500; عرض: 5300; قد: 6000
مزایای ساختاری و عملکردی
مورد مزیت توضیح مفصل
قاب یکپارچه سه پرتو سیلندر هیدرولیک اصلی نصب شده در مرکز تیر عبوری فوقانی برای حرکت بلند کردن عمودی
سیلندرهای دو طرفه با قابلیت تنظیم عمودی سیلندرهای جانبی از طریق سیلندرهای طولانی مدت به سمت بالا و پایین حرکت می کنند تا نقاط فشار را با محور مرکزی قطب هماهنگ کنند.
مدارهای روغن هیدرولیک مستقل سیلندر اصلی و سیلندرهای جانبی از خطوط لوله جدا شده استفاده می کنند، بدون تداخل متقابل و افت فشار صفر
کنترل عملیات دویدن همه حرکات در حالت دویدن کار می کنند. دو سیلندر جانبی می توانند به طور همزمان یا جداگانه کار کنند
غلتک های پشتیبانی بالابر هیدرولیک دو مجموعه چرخ بالابر جلو و عقب برای حرکت آسان به جلو و عقب تیرهای بلند
دستگاه های چرخان هیدرولیک بلند کردن سازه های دوار در دو انتها برای چرخش آزادانه قطب ها در طول پردازش
غلتک های موقعیت یابی کمکی 4 سیلندر هیدرولیک کوچک غلتک های داخلی را برای ثابت نگه داشتن قطب ها کنترل می کنند
کنترل از راه دور بی سیم استاندارد کنترل از راه دور دستی برای عملکرد ایمن تر و تک نفره دور از دستگاه
پوشش محافظ پلی اورتان تمام قطعات پرس تماسی با لایه PU پیچیده شده اند تا از خراش و فرورفتگی سطح قطب جلوگیری شود
تطبیق برنامه
نوع قطب مرحله کاری مربوطه
تک قطبی انتقال قدرت بزرگ صاف کردن، گرد کردن و اتصال صفحه پس از جوش
قطب سیگنال ارتباطی 5G شکل دهی، موقعیت و اصلاح تغییر شکل دیواره ضخیم
تیر روشنایی دکل بلند بزرگراه اصلاح خمش قطب بلند بزرگ
اطلاعات بسته بندی و حمل و نقل
مورد مشخصات
بسته بندی صادراتی جداسازی قطعات، فیلم ضد آب + بسته بندی قاب فولادی سنگین
کل وزن ناخالص (با بسته) حدود 27500 کیلوگرم
زمان سرب تولید 15-25 روز کاری پس از دریافت سپرده
در حال بارگیری بندر بندر شانگهای / بندر نینگبو
شرایط تجارت FOB، CFR، CIF قابل مذاکره
خدمات پس از فروش
مورد خدمات جزئیات خدمات
پوشش گارانتی 12 ماه گارانتی کامل دستگاه؛ 24 ماه برای سیلندر هیدرولیک، پمپ و موتور اصلی
تامین قطعات یدکی عرضه بلند مدت قطعات یدکی آسیب پذیر ارزان قیمت به صورت آنلاین
خدمات خارج از کشور مهندسین حرفه ای برای نصب، راه اندازی و آموزش اپراتور در خارج از کشور در دسترس هستند
پشتیبانی فنی آنلاین راهنمای عیب یابی ویدیو، ایمیل و تلفن 24/7
اسناد پشتیبان کتابچه راهنمای عملیات کامل انگلیسی و فیلم عملیات با هم تحویل داده شده است
سوالات متداول
1. HJZ-2800 برای پردازش چه نوع قطب هایی مناسب است؟
این برای قطب های بزرگ دیوار ضخیم از جمله تک قطبی انتقال نیرو، قطب ارتباطی 5G و قطب دکل بلند بزرگراه، محدوده قطر قابل اجرا 700-2800 میلی متر طراحی شده است.
2. این دستگاه چند عملکرد کاری را ادغام می کند؟
این دارای سه عملکرد یکپارچه هسته است: صاف کردن طولی پس از جوشکاری، موقعیت اتصال ورق فولادی، و گرد کردن پس از جوش برای تسهیل مونتاژ فلنج.
3. آیا این دستگاه می تواند از علائم فرورفتگی روی سطح قطب جلوگیری کند؟
بله، تمام اجزای تماس پرس با پوشش پلی اورتان ضخیم پوشانده شده اند تا سطح قطب فولادی را از خراش و فرورفتگی محافظت کند.
