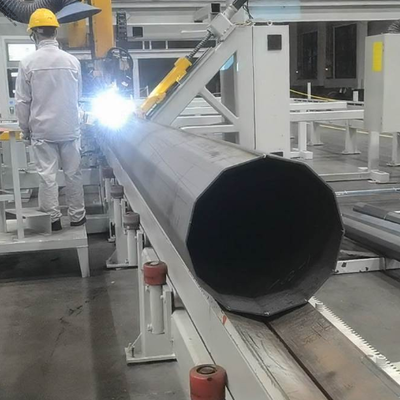

دستگاه جوش قطع کننده قطب CNC با جوش درز مستقیم طولی قوس غوطه ور برای قطب نور بسیار بلند 12000 میلی متری و عملیات ساده 1 نفره

دستگاه جوش قطبی CNC400/12000 CNC از طراحی کامل سروو کامل CNC مجهز به سیستم جوش زیردریایی مستقل استفاده می کند. به طور ویژه برای قطب های دور مخروطی شکل و تیرهای چراغ خیابان هشت ضلعی ساخته شده است، گیره خودکار، تنظیم مخروطی خود تطبیقی ​​و یک بار جوشکاری درز طولی تمام قد را انجام می دهد. بدون ساختار هیدرولیک، تجهیزات از شکست نشت روغن جلوگیری می کند و هزینه تعمیر و نگهداری روزانه را تا حد زیادی کاهش می دهد. جوشکاری زیرپودری سطح جوش را بدون پاشش، بدون تابش نور و صاف و بدون پرداخت به ارمغان می آورد. این تنها به یک اپراتور نیاز دارد و به تجهیزات خودکار ایده آل برای تولید انبوه تیرهای روشنایی شهری تبدیل می شود.

• اثر جوشکاری زیرپودر برتر: پاشش جوش صفر، بدون نور قوس قوی، سطح جوش صاف و صاف بدون پرداخت ثانویه. قطب های جوش داده شده، طرح کلی گرد و بدون سوختگی، فرورفتگی و مسطح شدن را حفظ می کنند (اگر مواد اولیه بدون اعوجاج تنش داخلی باشد).
• کنترل تطبیقی ​​اتوماتیک CNC کامل: مجهز به 3 ست پایه پرس قابل تنظیم + میز پشتیبانی از اسلات V. سیستم CNC به طور خودکار فشار گیره، موقعیت پای پرس و سرعت چرخ دستی را به دنبال تغییر قطر و مخروط قطب تنظیم می کند، بدون تنظیم دستی مکرر در طول تولید دسته ای.
• ساختار کم تعمیر و نگهداری بدون هیدرولیک: مونتاژ هیدرولیک را لغو کنید تا به طور کامل عیوب نشت روغن از بین برود، میزان خرابی و بار تعمیر و نگهداری روزانه برای کارکرد طولانی مدت پایدار کاهش یابد.
• حاشیه جوش نشده سر و دم فوق العاده کوتاه: سکته مغزی جوش بهینه تمام طول قطب را از بالا به پایین پوشش می دهد. بخش جوش نشده باقیمانده بسیار کوتاه است، نیازی به جوشکاری تعمیر دستی اضافی نیست.
• طراحی حفاظت از سطح: پایه های فشاری سه گروه نیروی اکستروژن را روی سطح قطب پخش می کنند تا از فرورفتگی جلوگیری کنند. طراحی برگشت سریع چرخ دستی، شدت کار را کاهش می دهد. جدول V-slot عملیات بارگذاری قطب را ساده می کند.
• ساختار صفحه راهنمای عقب: راهنمای قطب عقب ویژه تنظیم مکرر تفنگ جوش را کاهش می دهد و پایداری جوش را بهبود می بخشد.
• دوربین نظارت بر جوش در زمان واقعی: دوربین نصب شده روی سر جوش، تصویر درز را به صفحه کنترل، ردیابی و مشاهده آسان جوش منتقل می کند.
• تطبیق پذیری گسترده با قالب های قابل تعویض: قالب های غلتکی گیره قابل تعویض متناسب با تمام اندازه ها میله های مخروطی گرد و تیرهای نور هشت ضلعی هستند، قالب های سفارشی در صورت تقاضا در دسترس هستند.
• میز کار سیار پایدار: چرخ دستی متحرک سفارشی با سرعت ثابت کار می کند و کیفیت جوش ثابت را برای تولید انبوه تضمین می کند.
• سازگار با تحمل مواد خام: سیستم کنترل خود توسعه یافته با انحراف قطر کوچک قطب های تولید انبوه مطابقت دارد تا 100٪ جوشکاری موفقیت آمیز را تضمین کند.

1. چرخ دستی متحرک شیار V با مکانیزم حرکت دنده و قفسه
2. میز کار پایدار بسیار طولانی با چرخ های راهنما در دو سر
3. واحد سروو درایو مستقل برای چرخ دستی شیار V (سرو موتور، کاهنده، مجموعه راهنما)
4. سر جوش غلتکی گیره 3 جهت برای قطب های مخروطی و هشت ضلعی
5. سیستم کامل جوشکاری زیردریایی: قدرت جوش، فیدر سیم، مشعل جوشکاری، سیستم گردش شار و کابل
6. کابینت کنترل الکتریکی CNC، درایورهای سروو و سیستم نمایشگر نظارت بر جوش در زمان واقعی
7. قالب های غلتکی بستن استاندارد: قالب قطب هشت ضلعی، قالب قطب گرد مخروطی

• مدل سنگین CNCSM400: پشتیبانی از جوشکاری صفحه فولادی با ضخامت حداکثر 8 میلی متر برای قطب های سبک با مشخصات سنگین
• سیستم بارگیری و تخلیه خودکار: قفسه ذخیره سازی سمت چپ 20-30 قطب را نگه می دارد، قفسه تخلیه سمت راست دارای 20 قطب است، تغذیه و تخلیه خودکار برای بالا بردن خروجی تولید
• عملکرد از راه دور شبکه: پشتیبانی از تشخیص خطا از راه دور، اصلاح پارامترهای آنلاین و ارتقاء نرم افزار سیستم برای کاهش زمان خرابی
• کیت کامل قطعات یدکی جوشکاری زیردریایی: مواد مصرفی و قطعات پوشیده برای تولید مداوم طولانی مدت

به طور ویژه برای جوشکاری با درز مستقیم طولی و خودکار 6 تا 12 متری تیرهای چراغ خیابان شهری، تیرهای روشنایی مخروطی و تیرهای لامپ هشت ضلعی طراحی شده است. به طور گسترده در تولید انبوه استاندارد انواع تیرهای روشنایی فولادی استفاده می شود.
