فولاد سبک قطب جوش و CNC ماشین برش RW-DC120/260

1 مجموعه
MOQ
قابل مذاکره
قیمت
فولاد سبک قطب جوش و CNC ماشین برش RW-DC120/260
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
تکنولوژی برش: برش پلاسما CNC
سیستم بارگذاری: سیستم موقعیت یابی خودکار
مواد: فولاد، آلومینیوم، Q235، A36، آهن
قطر: 60-120 میلی متر
نوع بازو: بازوی مخروطی تک، تک بازو، سه بازو
قطر پایین: 130-265 میلی متر
برجسته کردن:

دستگاه جوش قطب سبک فولاد RW-DC120/260

,

ماشین برش CNC برای قطب های نور

,

دستگاه قطب روشن با گارانتی
اطلاعات اولیه
محل منبع: ووکسی، چین
نام تجاری: CMC
شماره مدل: RW-DC120/RW-DC260
پرداخت
جزئیات بسته بندی: برهنه
زمان تحویل: با توجه به وضعیت واقعی
شرایط پرداخت: T/T
قابلیت ارائه: با توجه به الزامات
توضیحات محصول
روشن قطب جوشکاری ماشین برش CNC 120-260mm سیستم ربات
خلاصه ی محصول

RW-DC120/260 یک سیستم تولید خودکار یکپارچه طراحی شده برای ساخت قطب سبک فولادی است.و برش درب پلاسما CNC در یک جریان کار مداوماین سیستم مناسب برای تولید قطب نور مخروطی، گرد و هشت گوشه ای با بهره وری تولید بالا و دستکاری دستی کاهش یافته است.

فرآیند تولید
  • بارگذاری و موقعیت دادن قطب
  • تراز اتوماتیک صفحه پایه
  • جوشکاری رباتیک بخیه های داخلی و خارجی
  • جوشکاری خودکار با سخت کننده
  • برش درب پلاسما CNC
  • تخلیه قطب تمام شده
ترکیب سیستم
  • سیستم جوش ربات صنعتی کاواساکی
  • منبع برق جوش Kemppi
  • سیستم برش پلاسمای هیپرترمیک
  • سیستم کنترل CNC (Si Dafeng SF-2100S)
  • سیستم کنترل و موقعیت گذاری قطب اتوماتیک
  • سیستم کنترل ارتفاع ولتاژ قوس
ویژگی های کلیدی
  • تولید اتوماتیک یک خط برای قطب های روشنایی
  • جوش روبات کیفیت خیاط پایدار را تضمین می کند
  • برش پلازمی CNC برای باز کردن درب های دقیق
  • کاهش دستکاری و وابستگی به جرثقیل
  • تولید مستمر برای تولید انبوه
  • مناسب برای قطب های مخروطی، گرد و هشت گوشه ای
پارامترهای فنی
پارامتر مشخصات
محدوده قطر قطب 120-260 میلی متر
حداکثر طول قطب 12 تا 14 متری
محدوده ضخامت 2.5-4.5mm
حداکثر ظرفیت وزن 150 کیلوگرم
سرعت رانندگی ۶ تا ۴۸ متر در ساعت
منبع پلاسما قدرت بیش از حد 45
ظرفیت ضخامت برش تا 6 میلی متر
چرخه تولید 10-15 دقیقه/قطب
سیستم جوش

سیستم جوش ربات کنترل قوس پایدار و کیفیت خیاط ثابت را از طریق ارتباطات در زمان واقعی بین ربات و منبع برق جوش تضمین می کند.آن را پشتیبانی از جوشکاری دنده دایره ای و تقویت لبه جوشکاری برای سازه های صفحه پایه.

درخواست ها
  • قطب های روشنایی خیابانی
  • سیستم های روشنایی بزرگراه
  • قطب های زیرساخت های شهری
  • سازه های قطب انتقال قدرت
  • سیستم های روشنایی شهر هوشمند
مزایا
  • خط تولیدی یکپارچه جوش + برش
  • کاهش شدت کار و استفاده از جرثقیل
  • سطح بالایی از اتوماسیون برای تولید انبوه
  • عملکرد ثابت جوش رباتیک
  • چرخه تولید سریعتر و طرح صرفه جویی در فضا
طرح سیستم
Light pole welding CNC cutting machine system layout diagram

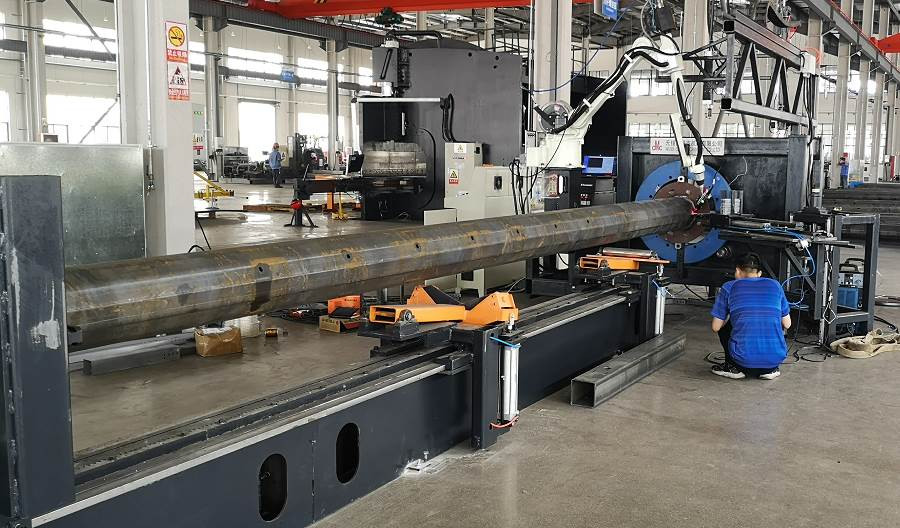

Detailed view of light pole welding and cutting machine components
مشخصات فنی دقیق
نه، نه ماده پارامتر
1 قطر قطر قطر قطر قطر 120 میلی متر
2 قطر قطب یا قطب دور ۲۶۰ میلی متر
3 حداکثر طول میله یا میله گرد 12 تا 14 متری
4 حداقل ضخامت میله یا میله گرد 2.5 میلی متر
5 حداکثر ضخامت میله قطبی یا گرد 4.5 میلی متر
6 حداکثر وزن قطب یا میله دور 150 کیلوگرم
7 سرعت رانندگی 6 ~ 48m / h، تنظیم پذیر، با کنترل AC Servo
8 سرعت جوش سرعت مرجع 5 ~ 7 دقیقه / قطعه
9 حداکثر فاصله برش از پایین، محور X 1500 میلی متر
10 منبع پلاسما Hypertherm Powermax 45 مناسب حداکثر ضخامت:6mm ( ساخته شده در ایالات متحده)
11 حداکثر ضخامت برای ایجاد سوراخ و برش کیفیت بر اساس منبع پلاسما استاندارد بالا و گزینه
12 حداکثر سرعت برش بر اساس منبع پلاسما (برای یک درب الکتریکی قطب نور معمولی، زمان برش حدود 30 ~ 40 ثانیه است)
13 سیستم CNC سی دافنگ (SF-2100S)
14 نرم افزارهاي شبيه سازي SmartNest
15 مشعل برش پلاسمای CNC 1 مجموعه
16 کنترل کننده ارتفاع ولتاژ قوس ارتفاع HP105
17 ارتفاع دستگاه دستگاه حرکت ارتفاع فلش پلازما، 1 مجموعه
18 سرعت تولید برای یک قطب ۱۰ تا ۱۵ دقیقه شامل بارگیری و تخلیه بر اساس اندازه قطب
پرسش های مکرر
برای چه استفاده می شود یک جوش قطب سبک فولادی و ماشین برش CNC؟
از آن برای تولید خودکار قطب های نوری فولادی استفاده می شود ، و جوش صفحه پایه ، جوش سخت کننده و برش درب پلاسما CNC را در یک فرآیند مداوم ادغام می کند.
این ماشین چه نوع قطب های نوری را می تواند پردازش کند؟
این ماشین مناسب است برای ستون های نوری فلزی مخروطی، گرد و هشت گوشه ای با اندازه های مختلف بسته به نیازهای تولید و پیکربندی ابزار.
برای پردازش باز کردن درب از چه سیستم برش استفاده می شود؟
این سیستم از یک منبع برش پلاسمای Hypertherm استفاده می کند که امکان برش دقیق و سریع بازها و دیگر اشکال سفارشی را که از طریق نرم افزار CNC طراحی شده است فراهم می کند.
