مدل ترمز فشار هیدرولیک CNC Tandem: 2-WE67K-320/6000

مدل ترمز فشار هیدرولیک CNC Tandem: 2-WE67K-320/6000

Brand Name:	CMC
Model Number:	2-WE67K-320/6000
MOQ:	1 مجموعه
قیمت:	قابل مذاکره
Payment Terms:	T/T، L/C
Supply Ability:	با توجه به نیاز خاص

Detail Information

Product Description

Detail Information

محل منبع:

Wuxi، جیانگ سو، چین

جزئیات بسته بندی:

مناسب برای حمل و نقل کانتینری، هم حمل و نقل دریایی و هم حمل و نقل داخلی

قابلیت ارائه:

با توجه به نیاز خاص

Product Description

کاربرد: ساخت قطب روشنایی و داربست بالا

ویژگی های فنی
1	نوع		چند ماشين تاندم هیدرولیک CNC الکترو - هیدرولیک Synchro
2	نیروی کار		2 × 320 تن
3	طول جدول		2 × 6000 میلی متر
4	فاصله بین فریم ها		۵۲۰۰ میلی متر
5	عمق گلو		۷۵۰ میلی متر
6	ارتفاع باز		۹۵۰ میلی متر
7	سکته مغزی		320 میلی متر
8	کار کردن سرعت	تخلیه	60mm/s
		کار کردن	7mm/s
		برگرد	60mm/s
9	موتور اصلی		2x30kw
10	سیستم CNC		نوع: DELEM DA53T شرکت Delem، هلند 2 (Y1,Y2) + سیستم تاج میز
11	ابزار		صفحه بعد رو ببين میز با سیستم تاج مکانیکی
12	مهر و موم در بطری ها		نوع NOK یا SKF
13	قطعات هیدرولیکی		BOSCH-Rexroth، آلمان
14	پمپ هیدرولیک		برند SUNNY (HYTEK) USA ساخته شده در چین
15	سنسور نمایشگر رستا خطی		FAGAR، اسپانیا
16	عناصر اصلی برق در کابینت		شنایدر، فرانسه برند
17	وزن		2x45000 کیلوگرم
18	اندازه کلی ((ملی متر) LxWxH		2x6200x2710x5696 ارتفاع بالای کف: 4500 طول کل با سیستم تخلیه جانبی: 17500 عرض کل با حمایت جلویی: 4040
19	بسته بندی:		دستگاه در طول حمل و نقل جدا خواهد شد.

جزئیات ابزار فشار ترمز

با 1	يه نگهدارنده ابزار نصب شده، ضخامتش 18 ميلي متره مناسب براي ستون خيابون. L=14 متر
گزینه 1	یک ابزار نصب شده، برای قطب خیابان هشت گوشه ای، Min. 60mm OD قطب نور هشت گوشه ای L=14 متر
گزینه 2	یک مجموعه از کاشی های پایین V، برای ستون خیابان هشت گوشه ای و ستون آویزان بالا 150x150 14 متر
گزینه 3	ابزار قطب مخروطی با سرعت دو برابر نرخ تراکم 11/1000 (قطر 60 ~ 236) ، 13/1000 (قطر 60 ~ 268) ، ضخامت قطب: 3 ~ 4mm 7 برابر ابزار مخروطی شکل دهنده مناسب برای قطب مخروطی طول کل قالب 16 متر، نوع بخش
گزینه 4	پشتیبان ابزار مخروطی در هر دو طرف نگهدارنده بالا، 6.5m، برای سمت بزرگ ابزار بالا

گزینه 5	نوع فشار سیستم تخلیه جانبی قطب سبک
گزینه 6	عملکرد تشخیص از راه دور تامین کننده ماشین می تواند به مشتری در تشخیص خطای از راه دور و تنظیم پارامتر از راه دور کمک کند.
گزینه 7	سیستم خم کردن خودکار قطب نور از جمله: A. سقف استیل ب - جرثقیل بارگیری ج. رولر جانبی صفحه فولاد و قفسه نگهدارنده D. سیستم تغذیه صفحه CNC E. دستگاه موقعیت جانبی F. گسترش سیستم تخلیه جانبی G. سیستم تخلیه سمت قطب و قفسه ذخیره سازی
گزینه 8	قطعات یدکی (برای مدل 320 تن)

عملکرد اصلی:

محور Y1، Y2 --- دو تراز خطی که در هر دو طرف رام نصب شده اند برای کنترل سیلندر.
قاب ماشین از مخزن، میز کار، خانه چپ و راست و رام تشکیل شده است.

پس قدرت بالا و سفتي خوب داره

اصل کار همگام سازی

ترمز فشار استفاده از شیر برقی هیدرولیک متناسب برای اطمینان از همگام سازی هر دو سیلندر.شیر متناسب ساخته شده توسط شرکت BOSCH-Rexroth با عملکرد بسیار خوب مانند اصطکاک کوچک بین جفت های عمل مکانیکی، تقویت کننده الکترونیک خوب و آهنربای الکتریکی با نیروی کنترل بالا و عمل مداوم.وجود دارد دو نمایشگر raster در هر دو طرف ماشین برای گرفتن سیگنال از موقعیت رام به طور مداوم و تغذیه مجدد سیگنال به سیستم کنترل، پس از آن سیستم کنترل کنترل شیر الکتریکی هیدرولیک برای انجام دو سیلندر همگام سازی در یک ماشین.

دیگر از آنجا که نمایشگرهای رستر بر روی صفحه های C نصب شده اند، نه بر روی صفحه های خانه به طور مستقیم، انحراف رام و قاب در هنگام کار بر دقت اندازه گیری و کنترل آن تأثیر نخواهد گذاشت
در مورد دو واحد هماهنگی کار اصل:

اگر نیاز به دو واحد کار با هم، فقط نیاز به چرخش سوئیچ به موقعیت همگام سازی در پنل کنترل واحد اصلی.هر دو واحد موقعیت سیگنال به سیستم کنترل CNC (سیستم Delem) ارسال خواهد شد، و سیگنال خروجی از سیستم CNC به دریچه متناسب و دریچه پیش پر کردن ارسال می شود. برای کنترل سریع پایین، نقطه تغییر سرعت،سرعت فشار و سرعت بازگشت برای حفظ دو واحد همگام سازی با دقت بالا

از طریق کامپیوتر، اپراتور می تواند با ماشین ارتباط برقرار کند. کامپیوتر دارای چندین زبان سرویس، محاسبه و تنظیم نیروی خم شدن به طور خودکار است.همچنین می تواند محاسبه و کنترل نقطه مرده، سرعت تغییر نقطه. ضربات (Y1، Y2) از ram می تواند یک شیب کوچک را برای پاسخگویی به نیاز خاص کاربر.
مجهز به سیستم هدایت خوب، سیستم اندازه گیری موقعیت و سیستم تعادل هیدرولیک برای پاسخگویی به الزامات کار طول کامل و کار عجیب.
واحد جبران میز کار برای جبران انحراف ماشین در هنگام کار برای اطمینان از دقت قطعه کار پذیرفته شده است
سطح سیلندر دارای فرسایش خوب و درمان حرارتی است، بنابراین روغن خوب و عمر طولانی دارد.

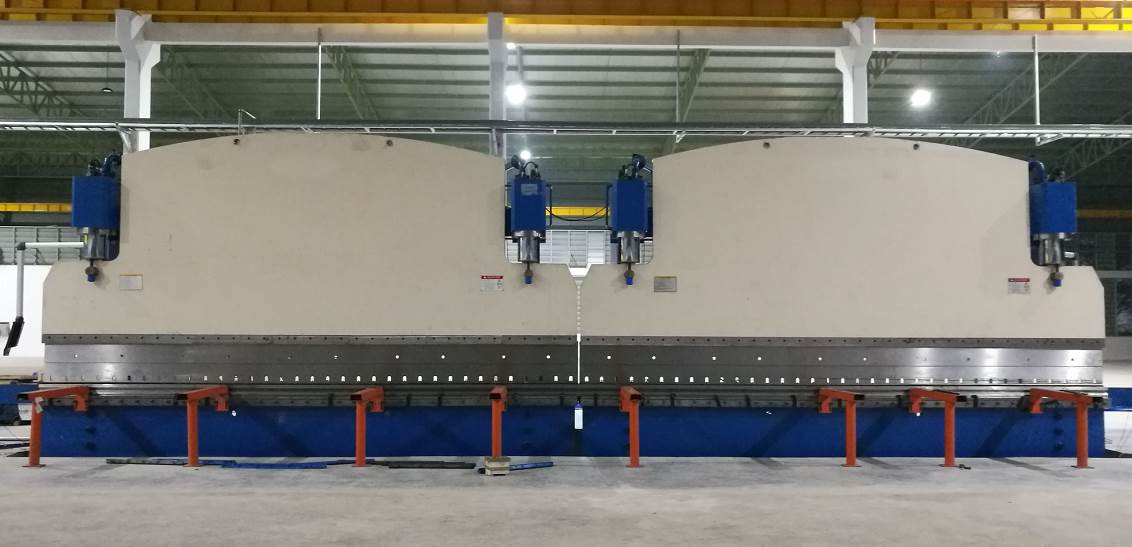

قسمت جلو دستگاه

مدل ترمز فشار هیدرولیک CNC Tandem: 2-WE67K-320/6000 0

طرف دستگاه

مدل ترمز فشار هیدرولیک CNC Tandem: 2-WE67K-320/6000 2

مدل ترمز فشار هیدرولیک CNC Tandem: 2-WE67K-320/6000 3

سیستم تخلیه جانبی
