دستگاه جوشکاری بند قطب سبک مدل HM11000 برای استخر بالا و قطب تک قطب

دستگاه کنترل شمسی لامپ杆收口直?? 机,型号:HM1100/16000

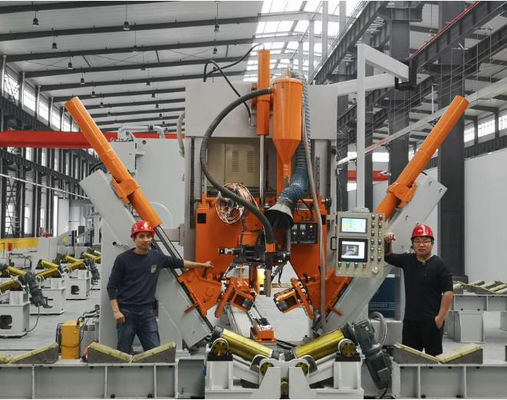

ماشین آلات جوشکاری قطب بند CNC، مدل: HM1100/16000

با سیستم جوش پالس MIG و سیستم جوش قوس غرق شده

滚轮型نوع رول

设计专用于智慧杆,5G杆,高杆灯杆,电力杆,也可用以普通路灯杆

طراحی شده برای قطب نور معمولی خیابان، قطب تک قطب، قطب آویزان بالا و قطب ارتباطات 5G.

طول محدوده:60 ~ 1100mm، ضخامت: 3 ~ 12mm

محدوده قطر 60 ~ 1100mm، محدوده ضخامت 3 ~ 12mm

دامنه استفاده: قابل استفاده برای لبه های عمودی خودکار گیرنده طولی، لبه های 5G، لبه های الکتریکی، لبه های چراغ بلند، و همچنین برای لبه های نور معمولی.

محدوده کاربرد: مناسب برای جوشکاری بسته شدن خودکار طولی قطب متوسط مانند قطب 5G، قطب تک قطب، قطب داربست بالا و قطب نور معمولی خیابان است.

این ماشین معمولاً برای استیو های دوسره ای و دوسره ای استفاده می شود. این ماشین یک استیو اتوماتیک است که می تواند به سرعت حرکت کند. روغن مایع باعث می شود که چرخ در حال فشرده شدن باشد.

این ماشین معمولاً برای جوش قطب متضاد و مخروطی متوسط مناسب است ، به ویژه برای قطب که فقط یک یا دو بخیه دارد مناسب است.این واگن مجهز به موتور سرعت تنظیم شده است، که می تواند قطب را بکشاند تا حرکت کند. سیلندر هیدرولیکی باعث می شود چرخ فشار در همان زمان قطب را محکم کند و جوش دهد.

专有特点: ویژگی های خاص

• تنظیم اتوماتیک کنترل عددی، سیستم کنترل عددی، با تغییر پهنای میله، تنظیم فشار خودکار، تنظیم موقعیت فشار خودکار، سرعت و موقعیت انتقال میله های خودکار، نگه داشتن همیشه در حالت هماهنگی، تا اطمینان حاصل شود که به خوبی انجام می شود. تنظیم خودکار CNC، سیستم CNC، با تغییر قطر قطب، فشار را به طور خودکار تنظیم می کند،به طور خودکار تنظیم موقعیت پا فشار، به طور خودکار سرعت تغذیه و موقعیت را مطابقت می دهد، بخیه جوش را همیشه در حالت بسته نگه دارید، تا جوش صاف را تضمین کنید.
• 确保在前工序合格的基础上, 接后杆子 无扭转,机器后边无需人员 扭杆子来对中.و هیچ نیازی به پرسنل به pry و چرخش میله در پشت ماشین به مرکز جوش.
• 推动杆子为变频控制,带有电器?? 车停止功能,以保证头尾?? 接的稳定性. از头尾到尾,头尾几乎没有留下未?? 接的长度,不需要在尾部100~200mm 长度进行人工补充.با عملکرد توقف ترمز الکتریکی برای اطمینان از ثبات جوش سر و دماین سیستم می تواند قطب را از انتهای کوچک به انتهای پایین جوش دهد و تقریباً هیچ طولی از جوش باقی نماند.
• 压脚数量为3套,优点是减少压脚对路灯杆表面的压力,表面美观,减少压痕影响,同时适合生产八角杆,多??杆和圆??杆. می تواند برابر باشد یا می تواند گرد باشد.براي توليد قطب هشت گوشه اي مناسب استمی تواند قطر مساوی یا مخروطی باشد.
• ماشین کوچک می تواند به سرعت برقی به موقعیت تنظیم شده بازگردد، بدون نیاز به فشار مصنوعی، کاهش نیروی کار عامل.
• 后推动型小车,带气动 紧装置,相对手动 紧,简单快速. چرخ چرخ عقب با دستگاه کلیمپ پنوماتیک، در مقایسه با کلیمپ دستی ساده و سریع است.
• 埋弧+脉冲 双机双功能 با سیستم جوش پالس MIG و با سیستم جوش قوس غرق شده، منبع برق جوش دوگانه.
• یک طرف مواد برای نوع رول، آسان برای بالا و پایین مواد، سودمند برای تحقق اتوماتیک شدن حرکت بالا و پایین مواد. می توان این مواد را در یک طرف ماشین، جلوگیری از انتقال فاصله طولانی قبل و بعد از اپراتور، اپراتور تنها نیاز به کار در موقعیت اصلی ماشین، به شدت کاهش نیروی کار اپراتور دارد.و موجب تحقق اتوماسیون مواد رو به جلو و پایین می شود. بارگذاری و تخلیه می تواند در یک طرف باشد تا اپراتور از حرکت فاصله طولانی جلوگیری کند. اپراتور فقط نیاز به کار در موقعیت ماشین میزبان دارد.که شدت کار را به شدت کاهش می دهد.
• 带杆子后导板,自适应调节,实际操作中很少调节位置,降低操作人员的劳动强度.با دستگاه هدایت قطب عقب، می توان آن را به طور سازگار تنظیم کرد. در عملیات عملی، موقعیت بخیه جوش به ندرت تنظیم می شود،که شدت کار اپراتورها را کاهش می دهد.
• 通过安装在机头上的摄像头,把?? 反映到控制台上的屏幕,使得?? 的跟踪,简单易,降低操作人员的劳动强度.که ردیابی بخیه جوش ساده و آسان است، و کاهش شدت کار اپراتور برای نظارت بر جوش
• فشار روغن و سیستم کنترل همگام خود توسعه یافته، کاهش یافته است الزامات در مورد استوانه، باعث می شود که استوانه بعدی کامل و کوچک باشد.
• 操作人员: 1 نفر. اپراتور: 1 نفر.
• رولر رولر 5 مجموعه (مناسب 12 / 14 / 16 متر)
• طبق طرح کارگاه خریدار، ماشین هایی با جهت های مختلف کار می توانند ارائه شوند.
• برای الزامات خاص مشتری، می توان طراحی و تولید ویژه کرد، برای برآورده کردن نقاط مختلف جهان. برای الزامات خاص مشتریان، ماشین می تواند به طور خاص طراحی و تولید شود تا خطوط مختلف را در سراسر جهان برآورده کند.

• اقلام گزینه

1سیستم بارگیری و تخلیه قطب چراغ های خیابانی

در سمت چپ ماشین، یک قفسه ذخیره سازی وجود دارد که می تواند 20 ~ 30 قطب را ذخیره کند (شمار آنها با توجه به اندازه قطب ها متفاوت است).و قطب چراغ خیابانی تخلیه خواهد شد به تخلیه در قفسه ذخیره سازی که در سمت راست ماشین، می تواند 20 قطب را ذخیره کند (شمار آنها با توجه به اندازه قطب ها متفاوت است).

2، سیستم ردیابی خودکار لیزر، لیزر به بخیه، دوربین برای گرفتن عکس های لیزر، نرم افزار محاسبه برای پیدا کردن موقعیت بخیه از عکس، پیام به PLC ارسال می شود،PLC کنترل خواهد شد موتور سرو برای حرکت مشعل جوش به موقعیت بخیه.

3، عملکرد تشخیص از راه دور. تامین کننده ماشین می تواند به مشتری در تشخیص خطای از راه دور و تنظیم پارامتر از راه دور کمک کند. برای مشتریان آسان است تا به سرعت تولید را ادامه دهند.

4 تحرک برای به حداقل رساندن اثر موز ناشی از جوش دستگاه که اثر موز را برای دستگاه جوش کاهش می دهد دستگاه گرمایش تحرک فرکانس بالااز جمله بدن دستگاه گرمایش و کویل گرمایش تحرک.

机器包含以下部分

دستگاه شامل قسمت های زیر است:

• استفاده شده برای کار با ماشین های نقلیه
• 主龙门架 فریم گانتری اصلی
• 小车驱动سیستم رانندگي ترولی
• 后出料滚轮,5套 تخلیه رولر ریک، 5 مجموعه
• 液压 紧部分بخش فشرده سازی هیدرولیکی ((شامل چرخ فشرده سازی، برای میانه杆شمول رول های فشرده سازی، مناسب برای قطب متوسط)
• 埋弧 系统,带 丝送料系统 سیستم جوش قوس زیر آب، با سیستم تغذیه سیم
• سیستم بازیافت ماده سیستم بازیافت جریان
• 液压系统سیستم هیدرولیک
• سیستم کنترل: سیستم کنترل
• قالب چرخ فشرده، مطابق با خواسته ی مشتری

包含:适合高杆灯杆,智慧杆,5G杆 قالب یک مجموعه

:适合普通路灯杆,最小直径60mm, 等径圆杆,圆??杆 قالب یک مجموعه

:适合普通路灯杆,最小直径60mm, 八角杆 قالب یک مجموعه

: علاوه بر این تنظیمات مناسب برای استفاده از لامپ های جاده ای معمولی است. (( شامل یک ابزار کوچک، مناسب برای لامپ های بسیار کوتاه مانند بازوی انتخاب 1 ~ 2 متر)

رولر قفل، مطابق با الزامات قطب مشتری.

از جمله:

1 مجموعه مناسب برای قطب تک قطب، داربست بالا، قالب قطب 5G.

1 مجموعه مناسب برای ستونهای نور خیابان معمولی، حداقل قطر 60mm (ستونهای گرد و ستونهای مخروطی)

1 مجموعه مناسب برای ستونهای نور معمولی خیابان، حداقل قطر 60 میلی متر (ستونه هشت گوشه ای)

1 مجموعه از دستگاه های قفل عقب مناسب برای ستونهای نور خیابان معمولی (شامل یک ابزار کوچک، مناسب برای ستونهایی با طول بسیار کوتاه، مانند بازوی 1 ~ 2 متر).
