HM2500/12000 ماشین جوشکاری بسته برای استخر بالا / قطب تک قطب / قطب ارتباطی

ماشین جوشکاری CNC POLE SHUT، مدل: HM2500/12000

ماشین جوشکاری درز مستقیم CNC، مدل: HM2500/12000

طراحی شده برای پایه های دکل های مرتفع، تک پایه، پایه های ارتباطی 5G

Designed for highmast pole, monopole, 5G communication pole

محدوده قطر: 400~2500mm، ضخامت: 6~20mm، طول: 12000mm

Diameter range:400~2500mm, Thickness:6~20mm, Length:12000mm

دستگاه جوشکاری قوس دوتایی سه سیم

double arc three wire welding machine

دامنه کاربرد: مناسب برای جوشکاری بسته شدن طولی خودکار پایه های متوسط ​​با طول زیاد، پایه های 5G، پایه های برق، پایه های چراغ دکل مرتفع

Application scope: suitable for large length medium size pole (like 5G pole, monopole, high mast pole) longitudinal automatic closing welding

دستگاه جوشکاری CNC POLE SHUT، برای نوع تک پوسته یا دو پوسته چند ضلعی و دایره ای مخروطی (پایه مخروطی) مناسب است.

it is automatic welding line, the gantry type structure is fixed and with welding system, V-shaped fully pole length dolly(worktable) with servo

موتور برای حرکت قابل تنظیم سرعت، سیلندر هیدرولیک چرخ گیره را فشار می دهد تا پایه را ببندد و همزمان جوشکاری انجام دهد.

For two seams pole, when first seam welding finished, the bottom roller will rise and rotate the pole to another seam position to start second

seam welding.

این دستگاه معمولاً برای جوشکاری پایه های متوسط ​​اندازه چند ضلعی و دایره ای مخروطی مناسب است، می تواند یک تکه یا دو تکه باشد. این دستگاه جوش یک خط جوشکاری خودکار است، واگن مجهز به موتور سروو با سرعت قابل تنظیم است که می تواند پایه را حرکت دهد. سیلندر هیدرولیک باعث می شود چرخ فشار پایه را محکم کند و همزمان جوشکاری انجام شود.

پایه های دو تکه، هنگامی که جوش یک درز تمام شد، دستگاه غلتکی پایه را بالا می برد و به موقعیت درز دیگر می چرخاند تا جوش درز دیگر را کامل کند.

ویژگی های اختصاصی:

• تنظیم خودکار CNC، سیستم CNC، با تغییر قطر پایه، به طور خودکار فشار را تنظیم می کند، به طور خودکار موقعیت پایه فشار را تنظیم می کند، به طور خودکار سرعت و موقعیت تغذیه را مطابقت می دهد، درز جوش را همیشه در حالت بسته نگه می دارد، برای اطمینان از

CNC automatic adjustment, CNC system, with the change of pole diameter, automatically adjust the pressure, automatically adjust the

presser foot position, automatically match the feeding speed and position, keep the welding seam always in the closed state, to ensure

the smooth welding.

• سیستم کنترل CNC ویژه باعث می شود عملکرد همگام سازی سمت چپ و راست پا بسیار خوب باشد
• Special CNC control system makes the left and right side of the foot synchronization performance is very good.
• بر اساس صلاحیت فرآیند قبلی، پس از جوشکاری، هیچ پیچشی در جوش پایه وجود ندارد و نیازی به پرسنل برای اهرم کردن و پیچاندن میله در پشت دستگاه برای مرکز کردن جوش نیست.
• On the basis of the qualification of the previous process, after welding, there is no torsion of the pole weld, and there is no need for personnel to pry and twist the rod at the back of the machine to center the weld.

4. پایه روی میز کار V شکل است و حرکت آن توسط سروو کنترل می شود تا پایداری جوش سر و دم تضمین شود. از سر تا دم، طول دم جوش داده نشده بسیار کاهش می یابد.

The pole is on the V-shaped worktable, and its motion is servo controlled to ensure the stability of head and tail welding.

Welding from head to tail greatly reduces the length of the tail that is not welded.

• تعداد غلتک های گیره 3 مجموعه است، مزیت آن کاهش فشار غلتک به سطح پایه و کاهش خراش روی سطح است. برای تولید پایه هشت ضلعی، پایه چند ضلعی و پایه مخروطی مناسب است. می تواند قطر مساوی یا مخروطی باشد.
• The number of clamping roller is 3 sets, the advantage is reduce the roller pressure to the pole surface, and reduce the scratch on the surface. It is suitable for the production of octagonal pole, polygonal pole and conical pole. It can be equal diameter or conical.

میز کار V شکل (دالی) با عملکرد برگشت سریع موتوری، و شدت کار اپراتورها را کاهش می دهد.

• The V-shaped worktable(dolly) with motorized fast returning back function, and it reduces the labor intensity of operators.

عملکرد جوشکاری قوس زیر پودریSubmerged arc welding function

• با دستگاه راهنمای پشتی پایه، می توان آن را تطبیقی ​​تنظیم کرد. در عملیات عملی، موقعیت درز جوش به ندرت تنظیم می شود،
• With pole back guiding device,it can be adjusted adaptively. In practical operation, the position of welding seam is seldom adjusted,

which reduces the labor intensity of operators.

از طریق دوربین نصب شده روی سر دستگاه، درز جوش روی صفحه نمایش پانل کنترل اصلی منعکس می شود، که باعث می شود

• Through the camera installed on the machine head, the welding seam is reflected on the screen of main control panel, making the

ردیابی درز جوش ساده و آسان است و شدت کار اپراتور را برای نظارت بر جوشکاری کاهش می دهد.

سیستم فشار روغن و CNC خود توسعه یافته، که باعث می شود پایه جوش داده شده گرد و تغییر شکل کوچک شود.

• The self-developed oil pressure and CNC system, making the welded pole round and deformation small.
• برای پایه های دو درز، هنگامی که جوش درز اول تمام شد، غلتک پایینی بالا می آید و پایه را به موقعیت درز دیگر می چرخاند تا جوش درز دوم شروع شود.
• For two seam pole, when first seam welding finished, the bottom roller will rise and rotate the pole to another seam position to start second seam welding.
• بارگیری و تخلیه مواد در موقعیت جلو در جلو
• The inner copper blocks, which greatly improves the welding penetration rate. Copper block contains cooling water.
• اپراتور: 1 نفر.Operator: 1 person.
• برای ضخامت صفحه بیشتر از 10 میلی متر، از قوس دوتایی و سیم دوتایی (یا دو الکتریکی و سه سیم) استفاده کنید
• arc welding, DC + AC, DC welding adopts high current and low voltage, DC arc obtains large penetration, AC adopts relatively small
• current and high arc voltage, increases fusion width, and obtains beautiful weld formation. Double the welding speed, improve the weld performance and reduce the power consumption.

Optional items: for plate thickness greater than 10mm, adopt double arc and double wire (or double electric and three wire) submerged

arc welding, DC + AC, DC welding adopts high current and low voltage, DC arc obtains large penetration, AC adopts relatively small

current and high arc voltage, increases fusion width, and obtains beautiful weld formation. Double the welding speed, improve the weld performance and reduce the power consumption.

• مورد اختیاری: سیستم داده های تولید شبکه
• Function 1: it can provide production data to production management personnel: power on time, welding time, non welding time,
• production quantity, etc

Function 2: timely update the software to obtain the best and latest software and experience data, which can assist customers in

remote fault diagnosis and remote parameter adjustment. It is convenient for customers to quickly resume production.

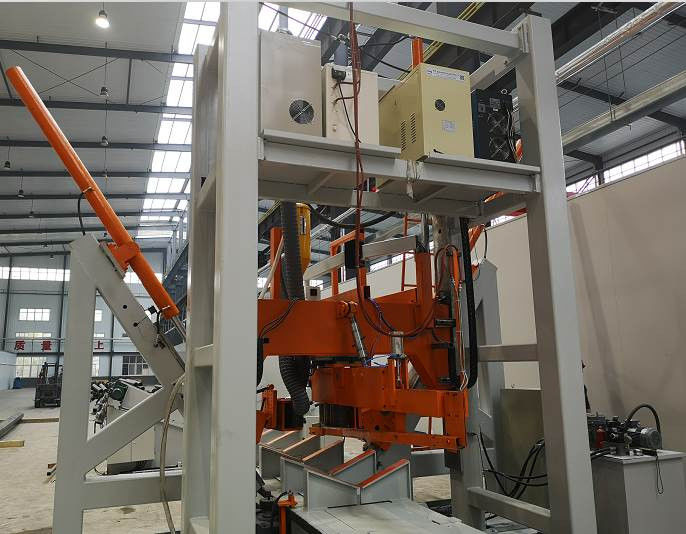

   دستگاه شامل قسمت های زیر است

   The machine consists of the following parts:

میز کار V شکل (دالی) با سروو Servo driven V-type worktable (Dolly)

ریل های جلو و عقب برای میز V Front and rear rails for V table

قاب اصلی دروازه Main gantry frame

• سیستم درایو برای میز کار V شکل Drive system for V-type worktable
• واحد گیره هیدرولیک (شامل غلتک های گیره، Including clamping rollers)
• سیستم جوشکاری قوس زیر پودری، با سیستم تغذیه سیم Submerged arc welding system, with wire feeding system
• سیستم بازیابی شار Flux recovery system
• نوار مسی داخلی با سیستم خنک کننده آب Inner copper bar with water cooling system
• Operating platform
• غلتک چرخش پایه، 2 جفت Pole rotation Roller, 2 pairs
• سیستم هیدرولیک Hydraulic system
• سیستم کنترل Control system
• پارامتر فنیTechnical parameter
• 1
• قطر پایه
