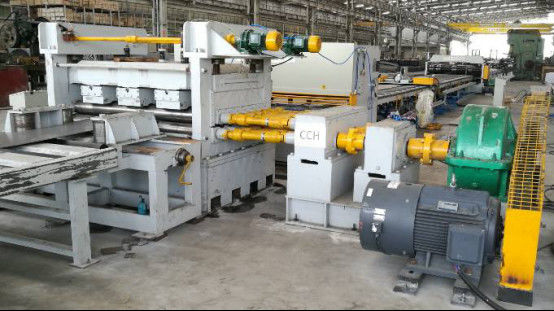

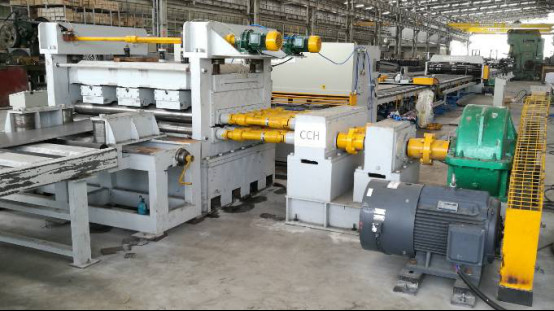

6mm 1600mm برش به طول ماشین اقتصادی سیم پیچ فولاد برش به طول خط

6 X 1600 ماشین برش اقتصادی به طول ماشین برش سیم کشی فولاد

پارامتر فنی:

1ضخامت ماده: 2mm-6.0mm برای فولاد نرم Q235A

2عرض ماده: 800-1600mm

3وزن طناب فولادی: حداکثر 15 تن

4قطر داخلی سیم پیچ فولادی: Φ500mm-Φ750mm

5سرعت تراز: ۵ تا ۱۵ متر در دقیقه

6تعداد رول های تراز: 13

7قطر رول های تراز: 130mm

8محدوده طول برای مقیاس: 2000~12000mm با توجه به نیازها.

10. تحمل طول برش: ±15mm (بنیاد بر صفحه 8m طول)

11. قدرت موتور تراز اصلی: 37kw (در کل حدود 57KW)

12. عرض ناحیه ماشین: حدود 7000mm

جزئیات سریع:

کاربرد:

این است برای مواد قطب سبک uncoiling، تراز، برش، برش لبه خراش و فرآیند برش تراز،

برای بدست آوردن یک صفحه فولادی با عرض کوچک و یک صفحه فولادی با عرض بزرگ.

مشخصات

1ماشين توليد فولادي:

بالا و پایین: هیدرولیک

حرکت افقی: موتور

حداکثر وزن بارگیری: 15 تن

2. هيدرولیک دو سر دار نوع چتر:

از جمله:پرداخت موتور، موتور، کاهش دهنده،

سیستم زنجیره ای تغییر جهت را برای چرخش می گیرد. جهت چرخش می تواند در جهت ساعت و غیر آن باشد.

باز و بسته: هیدرولیک

حداکثر وزن بارگیری: 15 تن

3واحد تراز: (نوع دو لایه)

دو لایه رولر های سطح،

13 رول، از جمله 2 رول تغذیه، 11 رول تراز

مواد رول تراز کننده: 42Cr. قطر: 130mm، IF خاموش شده

دو لایه رولر تراز، موتور درایو کرم پیچ برای تنظیم لایه حرکت بالا و پایین.

سیستم انتقال شامل موتور قابل تنظیم سرعت، کاهش دهنده و غیره است.

حرکت بالا و پایین رول های تغذیه با هیدرولیک است.

واحد با سيستم راهنمايي است

اندازه گیری طول

کدگر شمارش طول بر روی رول نصب شده است

4، برش (مقطع پلازمی دستی آماده شده توسط مشتری)

5واحد برش دو لبه

این برای برش لبه خراش از صفحه فولاد گرم رول شده برای به دست آوردن عرض دقیق برای قطب نور است.

برای برش ورق فولادی بر اساس اصل برش رولینگ است. در جلو واحد برش یک dolly وجود دارد.

این برای کنترل برش مستقیم است. با تغییر موقعیت تیغه برش برای به دست آوردن عرض مختلف از ورق قطب سبک اندازه های مختلف.

از جمله:

میز پشتیبان با ریل

یک قطعه از قطعات قفل

واحد برش لبه دو تیغه با موتور و گیربکس

6. واحد برش تراش

ماشین برش مخروط بر اساس اصل برش رول است تا ورق فولاد را برش دهد. در جلو واحد برش یک dolly وجود دارد.

این برای کنترل درجه برش تراز است. با تغییر موقعیت دکمه روی dolly برای کنترل سرعت برش تراز.

از جمله:

میز پشتیبان با ریل

یک قطعه از قطعات قفل

واحد برش لبه های تک تیغه با موتور و گیربکس

7. جدول پشتیبانی نوع توپ برای ورق تراز آماده

8سیستم الکتریکی:

میز کنترل مرکزی

PLC، inverter درایور AC دارای ویژگی پاسخ سریع و فعالیت خوب است که می تواند به طور موثر دقت اندازه گیری را کنترل کند

و سرعت دویدن.

9سیستم هیدرولیکی:

قدرت هیدرولیک 25L/min

از جمله: ایستگاه هیدرولیک، شیرها، مخزن روغن، مفصل، لوله نرم، لوله سخت و غیره.

تفاوت بین نسخه ی استاندارد ما و نسخه ی اقتصادی چیه؟

در مقایسه با برش استاندارد به طول، نوع اقتصادی زیر را ندارد:

1) دستگاه هیدرولیک هدایت فشار، کاوش سر، چسب و تغذیه.

کاربر باید از جرثقیل استفاده کند تا سر ورق را به واحد تراز کردن بالا ببرد.

2) ماشین تراش آویز هیدرولیکی: QC12Y-6X2000

کاربر باید از ماشین برش پلاسما دستی برای برش ورق استفاده کند.

ارتباط با مشتریان

ج: چگونه به برش ورق با یک طرف پهنای کوچک و یک طرف پهنای بزرگ توسط این ماشین؟

ب: اول، یک واحد برش دو لبه وجود دارد، آن را برای برش لبه خراش از صفحه فولاد گرم رول شده برای به دست آوردن عرض دقیق برای قطب نور،

و سپس ما می توانیم با استفاده از واحد برش تراشه ای خود را به برش ورق فولاد به 2 تکه با یک طرف کوچک و یک طرف ورق بزرگتر وجود دارد

این برای کنترل درجه برش تراز است. با تغییر موقعیت دکمه بر روی دالی برای کنترل

سرعت برش مخروط

پاسخ: چند مدل برای برش به طول داریم؟

ب: ما سه نوع داریم، 6X1600-12 متر ((برای حداکثر طول برش 12 متر) ، 6X1600-14 متر ((برای حداکثر 14 متر)) و 6X1600-16 متر

(برای حداکثر 16 متر).

ج: مدت ضمانت کیفیت شما چقدر است؟

و وقتی ماشین به کارگاه مشتری رسید، ما مهندس رو برای راه اندازی ماشین و آموزش میفرستیم.

اما همچنین، مشتری می تواند مهندس خود را به کارگاه ما برای مطالعه قبل از تحویل اجازه دهد.
