ماشین برش درب قطب نور لیزر CNC، مدل LDC-350/2000

1 مجموعه
MOQ
قابل مذاکره
قیمت
ماشین برش درب قطب نور لیزر CNC، مدل LDC-350/2000
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
برجسته کردن:

دستگاه برش درب قطب نور لیزر,ماشین برش درب قطب نور CNC

,

CNC Light Pole Door Cutting Machine
اطلاعات اولیه
محل منبع: Wuxi، جیانگ سو، چین
نام تجاری: CMC
شماره مدل: LDC-350/2000
پرداخت
جزئیات بسته بندی: مناسب برای حمل و نقل کانتینری، هم حمل و نقل دریایی و هم حمل و نقل داخلی
زمان تحویل: 90 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: با توجه به نیاز خاص
توضیحات محصول

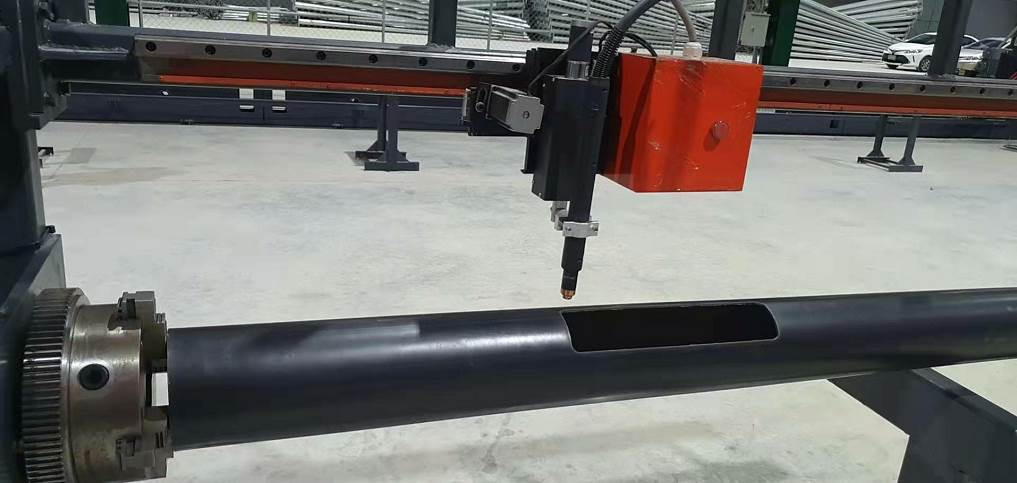

ماشین برش درب قطب نور لیزر CNC، مدل: LDC-350/2000

دستگاه برش درب برق با کنترل عددی، مدل: LDC-350/2000

(适合圆杆، 杆 برای قطب گرد، مخروطی، قطب هشت گوشه ای و قطب چند گوشه ای)



کاربرد: 应用

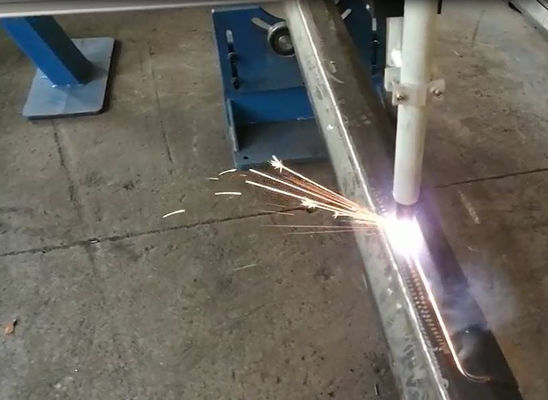

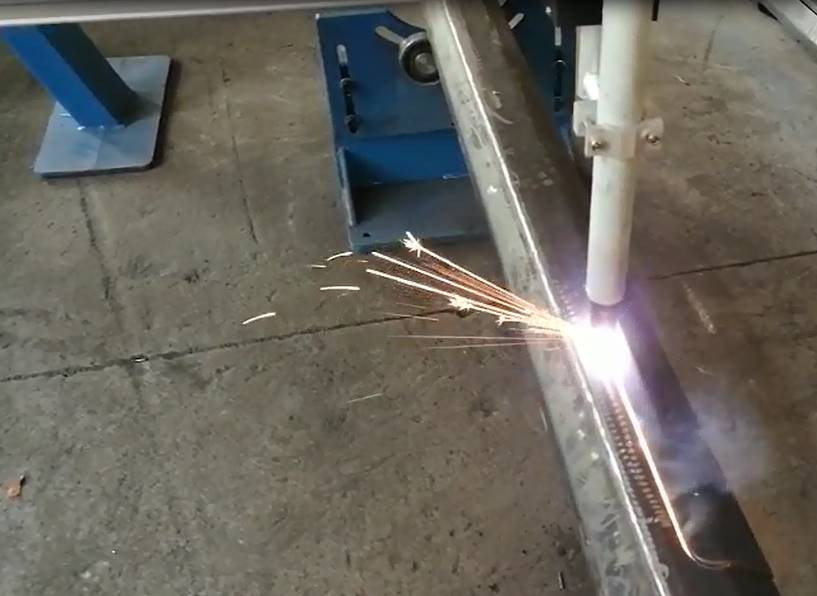

این مناسب برای قطب مخروطی، قطب گرد، قطب روشن هشت گوشه ای درب برش CNC، شکل برش می تواند هر که طراحی شده توسط کامپیوتر باشد.

منبع برش لیزر اتوماتیک است، بنابراین سرعت برش بسیار سریع است و کیفیت برش بهتر از برش پلاسما و شعله است.

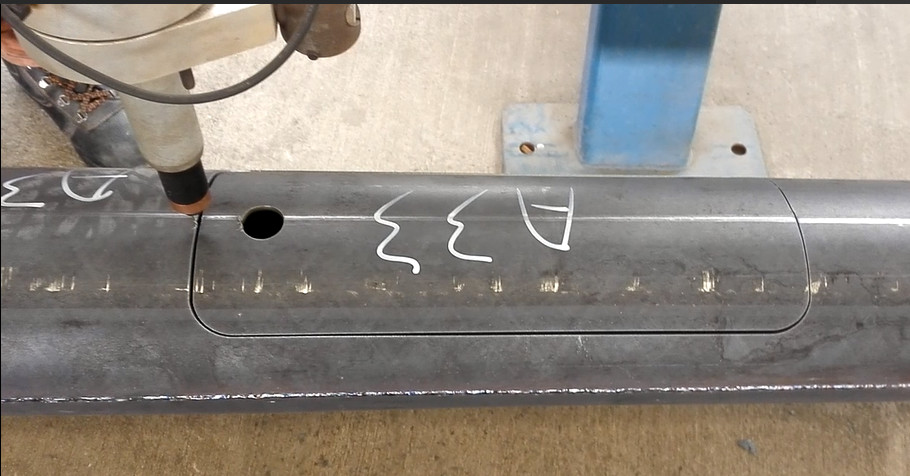

نکته اصلی این است که، به دلیل استفاده از روش برش لیزر، شکاف برش بسیار کوچک است و قطعات برش شده به طور کلی به عنوان پوشش درب استفاده می شود.

适用于圆?? 形杆,圆杆,八角形灯杆电门的数控切割,切割形状可以是任何电脑CAD 可以绘制的图形都可以通过随机附带的专用软件来切割.

منبع برش ليزر اتوماتيک است، بنابراین سرعت برش بسیار سريع است، و برش نورپردازی کامل است، کیفیت برش بهتر از قطعات قطعات و شعله است.

به دلیل استفاده از روش برش لیزر، شکاف برش نسبتا کوچک است، قطعات برش داده شده معمولاً می توانند به عنوان پوشش استفاده شوند.



پارامتر اصلی:主要技术参数

نه، نه ماده پارامتر
1 مواد قطب 杆子材质 فولاد
2

حداکثر طول برش، محور X

مهم ترین طول برش، محور ایکس

 2000mm (برای برش یک بار)
3

زاویه چرخش، محور A

旋转角، محور A

 هر زاویه ای 0 تا 360 درجه
4 حداقل قطر بیرونی قطبدراميت کوچکترين لوله 60
5 حداکثر قطبقطر بیرونی حداکثر قطر ستونی 350
6 حداکثر وزن قطب حداکثر وزن杆子 ۳۵۰ کیلو
7 حداکثر طول قطب حداکثر طول杆子 12 متري، 14 متري
8 سيستم کنترل CNC

سیستم کنترل لوله های مختلف

فنگلینگ
9 منبع لیزر فیبر 激光光源

√ √ √ √ √

Raycus 3KW
10 چراغ برش لیزر 激光头 E انجام 2.0
11 تنظیم کننده ارتفاع لیزر iHC100B
12 سیستم تنظیم ارتفاع لیزر، مدل ارتقاء نور MS-J150
13 دستگاه خنک کننده لیزر 激光冷水机 HL-2000-QG2/2
14

建议 استفاده از گاز,氧气

پیشنهاد گاز برش: O2

 اکسیژن
15

ضخامت و سرعت برش

قطاع ضخامت و سرعت مرجع

 见附件
16 کاهش شکاف حدود 0.3-0.5mm
17 موتور اصلی/مارک 电机 موتور سرو 伺服
18 محور کنترل 3 محور، X،A،Z 3 محور،X،A،Z
19

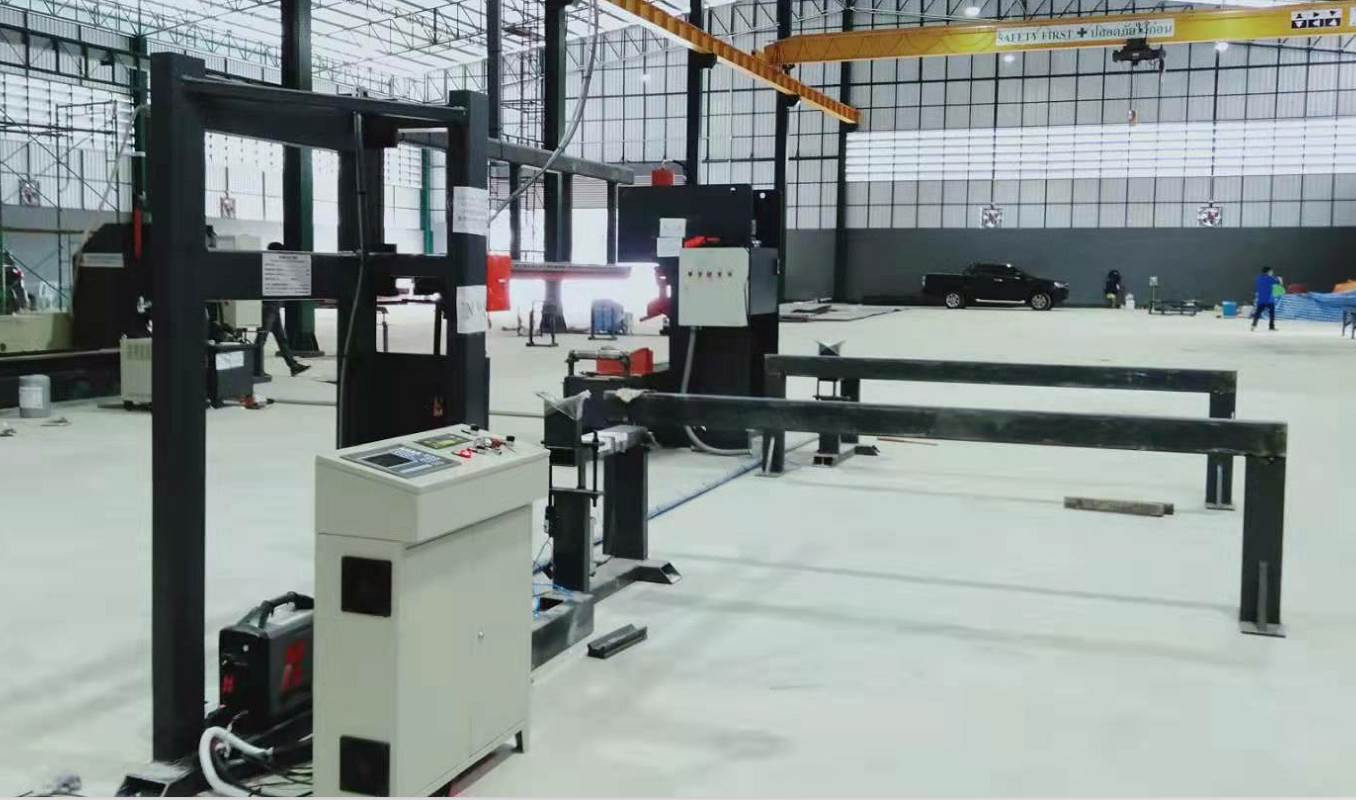

حالت کار: به عنوان نوع خط مونتاژ، سمت چپ و راست، جهت تولید یک طرفه

工作形式: 流水线型式,左进右出, 一个生产方向

 قطب های منتظر برای برش در یک طرف از ماشین در یک ردیف قرار داده می شود، و قطب های آماده در یک ردیف به سمت دیگر ماشین منتقل می شوند. صرفه جویی در کار، بارگذاری و تخلیه سریع.منتظر قطع کردن لامپ استار به صورت مرتب کنار ماشين قرار ميده،قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه ی قطعه
20 دمای محیط 0 تا 45 درجه سانتیگراد
21 رطوبت <90٪، بدون غلظت بدون غلظت
22 محیط اطراف محیط اطراف تهویه، هیچ لرزه ی بزرگی وجود نداره
23

ولتاژ ورودی فشار برق ورودی

(می تواند بر اساس نیاز ولتاژ کشور خریدار سفارشی شود.)

میتونم طبق ولتاژ کشور به مشتری بدم

单相 تک فاز، 220 ولت، 50 هرتز

سه فاز، 380 ولت، 50 هرتز



ضخامت برش و سرعت

厚度mm

ضخامت

切割气体

گاز

قطع سرعتm/min

سرعت برش

توانايي

قدرت

气压bar

فشار گاز

切割高度mm

ارتفاع نوزل
2 اکسیژن 5.5 تا 65 3000 0.7~09 0.4
3 اکسیژن 3.8 تا 45 3000 0.7~09 0.4
4 اکسیژن 3.3-3.6 3000 0.7~09 0.4
5 اکسیژن 3-3.3 3000 0.5 تا 07 0.4
6 اکسیژن 2.9-31 3000 0.5 تا 07 0.4
8 اکسیژن 1.2 تا 13 3000 0.7~09 0.4
10 اکسیژن 1.1~12 3000 0.7~09 0.4
12 اکسیژن 0.9 تا 10 3000 0.9 تا 11 0.4



سیستم کنترل CNC Fangling L6000方 异形管数控制系统L6000

iMC6610

کنترل کننده حرکتی



iMC6610

کنترل کننده حرکت



کنترل ماشين برق

کنترل موتور



درایور سرویس خروجی پالس 6 مسیر، حالت موقعیت، حداکثر فرکانس3MHz،

含焦点轴控制،含6路编码器反??

درایور 6 طرفه با سرعت بالا، حالت موقعیت، حداکثر فرکانس 3MHz

از جمله کنترل محور فوکال و بازخورد کدگر 6 راه

هر محور مستقل سرویس اطلاع رسانی

هر محور دارای آلارم مستقل servo و فعال کردن عملکرد

عملکرد کنترل حرکتی

عملکرد کنترل حرکت



دوره کنترل1ms

چرخه کنترل: 1ms

S型 اضافه کردن سرعت

شكل شكل S تسریع و کاهش سرعت

贝塞尔曲线拟合算法

منحنی بسل الگوریتم تطبیق

سيگنال کنترل نور

سیگنال کنترل لیزر



سیگنال 2路PWM، انتخاب 24V یا 5V

سیگنال PWM دو طرفه، 24V یا 5V

4路DA0~10V مقدار خروجی مدل

خروجی آنالوگ DA0 ~ 10V 4 راه

总线接口

رابط اتوبوس

 2*RS232,2*RS485,1*RS422,2*CAN

رابط شبکه

رابط شبکه

 2*RJ45

سیگنال IO

سیگنال IO

32 راه ورودی، محدوده ورودی محوری، کم موثر.

ورودی 32 راه، از جمله رابط ورودی محدودی محور، کم موثر.

32 راه خروجی، کارآمد بالا

32 راه خروجی، موثر بالا

供电

قدرت

جریان مستقیم24V,3A

DC 24V,3A

محیط کار

وضعیت کاری



温度-20 °C تا +60 °C؛相对湿度0-95% 无凝结

محدوده دمایی: -20 °C تا +60 °C

رطوبت نسبی 0-95%

هیچ رطوبتی وجود ندارد

iHC100B

激光调高器



iHC100B

تنظیم کننده ارتفاع لیزر



کنترل ماشين برق

کنترل موتور

模拟量伺服驱动器, سرعت حالت

راننده سرو آنالوگ، حالت سرعت

سیگنال IO

سیگنال IO

上下限位 + 2 路输入 + 2 路输出

محدوده های بالا و پایین + ورودی 2 راه + خروجی 2 راه

接口

رابط

和轴卡网络 ارتباطات

ارتباط با شبکه کارت محور

供电

قدرت

جریان مستقیم 24V,2A

DC 24V,2A



ليزر فايبر نوري

ژنراتور ليزري: Raycus 3KW



مشخصات نوری ویژگی های نوری



قدرت ۳۰۰۰ وات
波长范围 طول موج 1080±10 نانومتر
قطر هسته فیبر نوری 25μm /50μm
طول کابل طول کابل 12 متر یا سفارشی 12 متر یا سفارشی
输出连接器 تحویل پرتو QBH یا定制/QBH یا سفارشی
指示光 نور راهنما 红色/Red
حالت کار 连续或调制/پایونده یا مدول شده
偏振方向 قطبی شدن 随机/Random
output功率稳定度 ((25°C) ثبات قدرت < ± 1.5٪ (2 ساعت)
محدوده تنظیم قدرت 10 تا 100 درصد
حداکثر فرکانس تنظیم حداکثر فرکانس تعدیل 5kHz
اندازه و وزن دستگاه
وزن وزن <35 کیلوگرم
机身 شکل شکل اندازه طرح ویژگی 80mm*402mm*346mm
ویژگی های الکتریکی
ولتاژ برق 220±20V،AC،PE،50/60Hz
功耗 مصرف برق 6.0 کیلو وات
控制方式 رابط کنترل RS232
آب سرد
制冷量需求 مینی ظرفیت خنک کننده آب 4.5 کیلو وات
设置温度 تنظیمات دما

25°C (نقطه نور، ماژول لیزر) ،30°C ((QBH)
اندازه آب لوله (خارج) اندازه لوله خنک کننده (خارج) Φ12mm
جریان آب خنک کننده جریان آب خنک کننده >20 لیتر/دقیقه

QBH جریان آب خنک کننده

تخلیه آب خنک کننده QBH

 1.5 تا 2.0 لیتری/دقیقه
