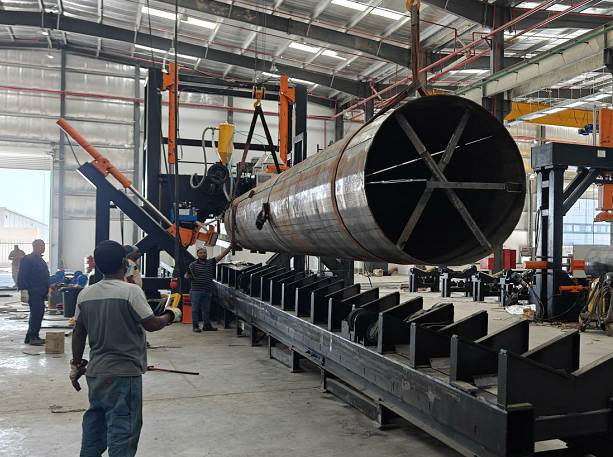

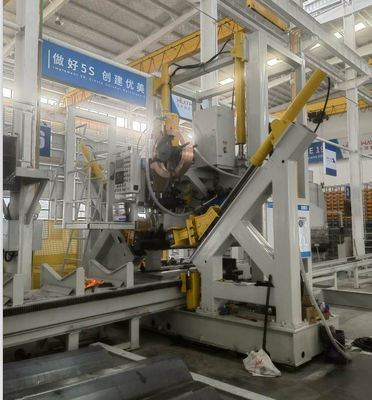

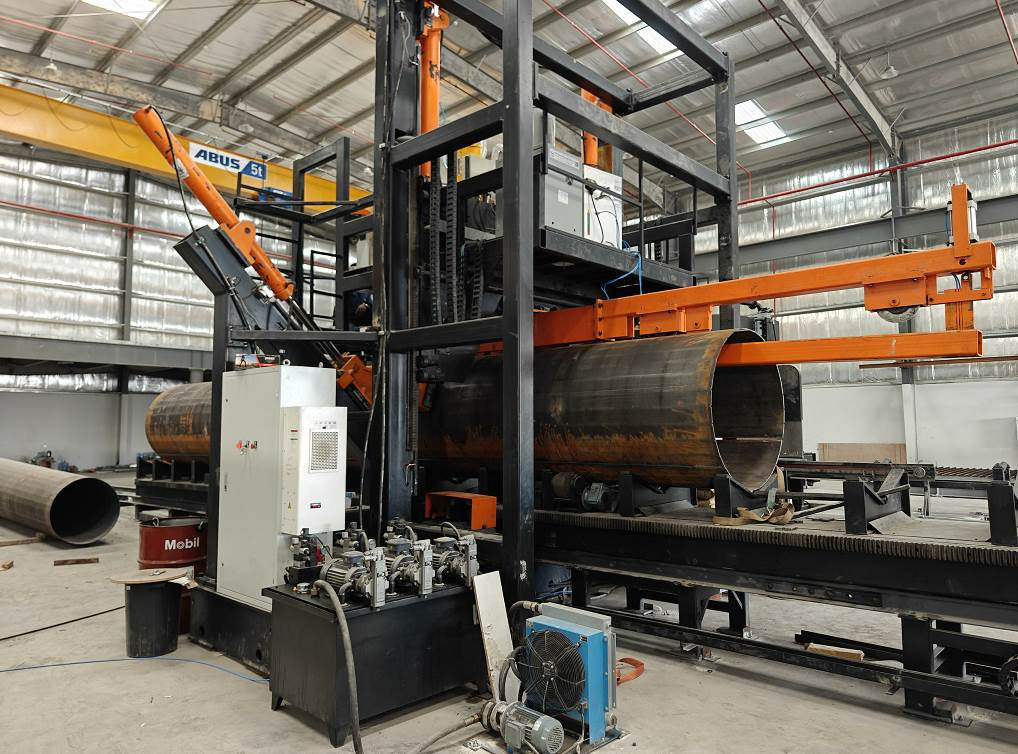

HM1600/12000 ماشین جوشکاری بسته برای استیل بالا / قطب تک قطب / قطب ارتباطی

ماشین آلات جوش و جوش قطب CNC، مدل: HM1600/12000

دستگاه گیرنده کنترل شده شماره: HM1600/12000

设计专用于5G杆, 电力杆, 高杆灯杆

طراحی شده برای قطب بلند، قطب تک قطب، قطب ارتباطات 5G

طول: 400 تا 1600 میلی متر، ضخامت: 6 تا 20 میلی متر، طول: 1200 میلی متر

محدوده قطر: 400 ~ 1600mm، ضخامت: 6 ~ 20mm، طول: 1200mm

双弧双丝埋弧 机

دستگاه جوش دو قوس سه سیم

محدوده استفاده: قابل استفاده برای درازمدت در میان استوانهای عمودی اتوماتیک، 5G استوانه، استوانهای الکتریکی، استوانهای چراغ بلند

دامنه کاربرد: مناسب برای جوشکاری قطب متوسط طولی (مانند قطب 5G، یک قطب، قطب بلند)

CNC POLE SHUT-WELDING MACHINE، آن را مناسب برای یک پوسته یا دو پوسته از نوع کج و دایره ای قطب مخروطی ((قطب مخروطی).

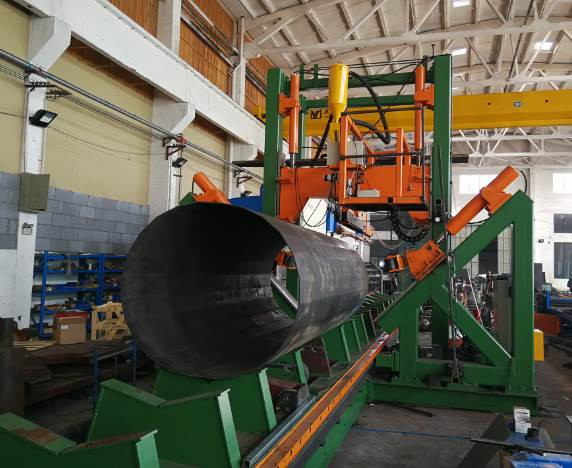

این خط جوش خودکار است، ساختار نوع گانتری ثابت است و با سیستم جوش، V شکل به طور کامل قطب طول dolly ((worktable) با سرو)

موتور برای حرکت سرعت قابل تنظیم، سیلندر هیدرولیک چرخ کلیمپ را فشار می دهد تا قطب را ببندد و در همان زمان جوش دهد.

برای دو قطب خیاط، زمانی که اولین جوش خیاط به پایان رسید، رول پایین را بالا و چرخش قطب به موقعیت خیاط دیگر برای شروع دوم

جوشکاري بخيه

این ماشین معمولاً برای استیو های اندازه متوسط و دایره ای استفاده می شود. این ماشین دارای یک اتصال خودکار است.

两片型的杆子,当一条?? 接完成后, 滚轮装置顶起杆子旋转到位, 完成另一个条?? 的?? 接.

专有特点 ویژگی های خصوصی:

• تنظیم اتوماتیک کنترل عددی، سیستم کنترل عددی، با تغییر طول میله، فشار تنظیم اتوماتیک، موقعیت فشار تنظیم اتوماتیک، سرعت و موقعیت قطعات اتوماتیک، نگه داشتن همیشه در حالت هماهنگی، تا اطمینان حاصل شود که اتصال به آرامی انجام شود.

تنظیم خودکار CNC، سیستم CNC، با تغییر قطر قطب، به طور خودکار تنظیم فشار، به طور خودکار تنظیم

موقعیت پا فشار، به طور خودکار مطابقت سرعت تغذیه و موقعیت، نگه داشتن بخیه جوش همیشه در حالت بسته، برای اطمینان از

جوش نرم.

• سيستم کنترل عددي خاص باعث ميشه که هم زمان حرکت چپ و چپ پا خيلي خوب باشه
• سيستم خاص کنترل سي ان سي باعث ميشه عملکرد همگام سازي چپ و راست پا خيلي خوب باشه
• 确保在前工序合格的基础上, 接后,杆子 无扭转,机后边无需人员 扭杆子来对中.
• بر اساس صلاحیت فرآیند قبلی، پس از جوش، هیچ چرخش در جوش قطب وجود ندارد.و هیچ نیازی به پرسنل به pry و چرخش میله در پشت ماشین به مرکز جوش.

4. استوار بر روی میز کار V، حرکت آن برای کنترل خدمت می باشد، تا ثبات وصل شدن را تضمین کند. از سر به سر، طول وصل نشده را کاهش می دهد.

قطب بر روی میز کار شکل V قرار دارد و حرکت آن برای اطمینان از ثبات جوش سر و دم کنترل می شود.

جوش دادن از سر تا دم به شدت طول دم که جوش داده نشده را کاهش می دهد.

• 压脚数量为3套, 优点是减少压脚对路灯杆表面的压力, 表面美观, 减少压痕影响, 同时适合生产八角杆, 多?? 杆和圆?? 杆.
• می تونه مساوی باشه یا دایره ای باشه

تعداد رولر کلیمپ 3 مجموعه است، مزیت آن کاهش فشار رولر به سطح قطب، و کاهش خراش روی سطح است.قطب چند گوشه ای و قطب مخروطیمی تونه قطر مساوی داشته باشه یا مخروطی.

• میز کار V می تونه به سرعت به سمت سمت تنظیم شده برگردد و شدت کار کارکن ها رو کاهش بده

میز کار شکل V ((دولی) با عملکرد برگشت سریع موتور شده و شدت کار اپراتورها را کاهش می دهد.

• 埋弧 功能 تابع جوش قوس غرق شده
• 带杆子后导板,自适应调节,实际操作中很少调节位置,降低操作人员的劳动强度.

با دستگاه هدایت قطب عقب، می توان آن را به طور سازگار تنظیم کرد. در عملیات عملی، موقعیت بخیه جوش به ندرت تنظیم می شود،

که شدت کار اپراتورها را کاهش می دهد.

• از طريق نصب دوربين روي سر ماشين، آن را به صفحه روي كنترل نشان ميده، تا پيگيري آن ساده و آسان شود و نيروهاي كاركنان را كم كنه.

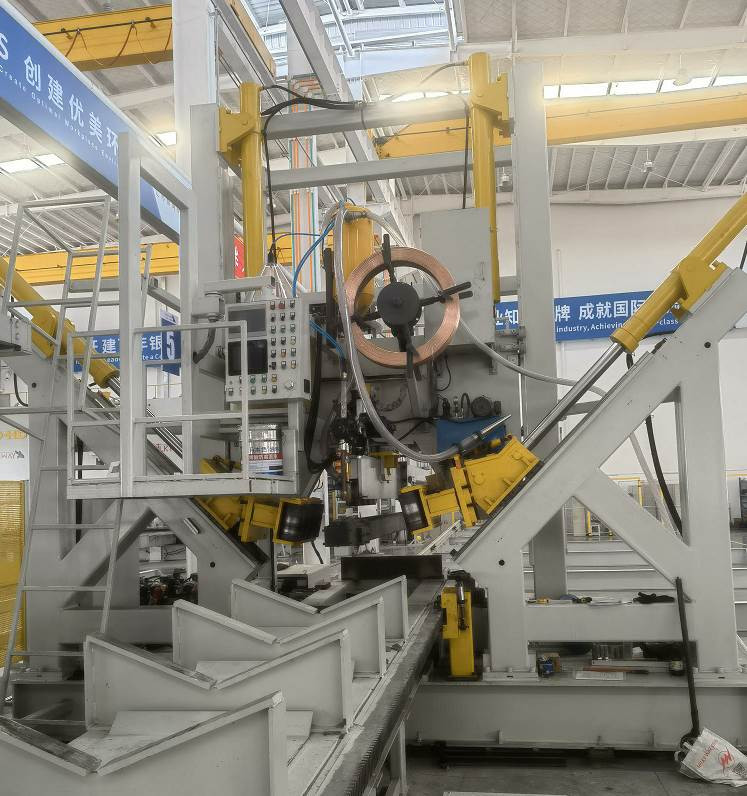

از طریق دوربین نصب شده بر روی سر ماشین، بخیه جوش در صفحه نمایش صفحه کنترل اصلی منعکس می شود، که باعث می شود

ردیابی بخیه جوش ساده و آسان و کاهش شدت کار اپراتور برای نظارت بر جوش.

• سيستم کنترل فشار روغن و همگامگيري که خودمختيار توسعه داده شده، نيازي ها رو نسبت به ستونه ها کاهش داده و باعث ميشه که ستونهاي بعدي کامل و کوچک بشن.
• سيستم فشار روغن و سي ان سي که خود توسعه داده شده، باعث گرد شدن قطب جوشکاري شده و تغییر شکل کوچک مي شود.
• وقتي که دو تکه ستونه، يه قطعه ي ديگه از هم جدا شد، دستگاه چرخ بالا از ستونه به جاي خودش برگشت و يه قطعه ي ديگه از هم جدا شد.
• برای دو قطب خیاط، هنگامی که جوش اولین خیاط به پایان می رسد، رول پایین بالا می رود و قطب را به موقعیت خیاط دیگر می چرخاند تا جوش خیاط دوم را شروع کند.
• حمل و تخلیه مواد در حالت جلو
• سیستم خنک کننده آب با قطعات مس داخلی، افزایش نفوذ
• بلوک های مس داخلی که میزان نفوذ جوش را به شدت بهبود می بخشد. بلوک مس حاوی آب خنک کننده است.
• 操作人员: 1 نفر. اپراتور: 1 نفر.
• در 10 میلی متری، استفاده از دو قوس دو سیم (یا دو سه سیم برق) ، جریان مستقیم +交流، جریان مستقیم استفاده از جریان برق بالا و فشار پایین، جریان برق بالا و عمق بالا، جریان برق بالا و فشار برق پایین، افزایش عرض، و شکل زیبایی.

اقلام اختیاری: برای ضخامت صفحه بیشتر از 10mm، دو قوس و سیم دوگانه (یا دو الکتریکی و سه سیم) زیر آب

جوش قوس ، DC + AC ، جوش DC جریان بالا و ولتاژ پایین را اتخاذ می کند ، قوس DC نفوذ بزرگ را به دست می آورد ، AC نسبتاً کوچک را اتخاذ می کند

سرعت جوش دو برابر، بهبود عملکرد جوش و کاهش مصرف برق.

• قابل انتخاب پروژه: سیستم داده تولید شبکه
• 功能1: می تواند به مدیران تولید داده های تولید را ارائه دهد: زمان راه اندازی، زمان دریافت، زمان دریافت غیر، تعداد تولید و غیره.
• 功能2: به روز رسانی به موقع نرم افزار، به دست آوردن بهترین و آخرین نرم افزار و داده های تجربه ای، می تواند به مشتریان کمک کند، تشخیص خطا از راه دور، تنظیم پارامتر از راه دور. آسان برای مشتریان به سرعت تولید مجدد.

ماده اختیاری: سیستم اطلاعات تولید شبکه ای

عملکرد 1: می تواند داده های تولید را به پرسنل مدیریت تولید ارائه دهد: قدرت در زمان، زمان جوش، زمان بدون جوش،

مقدار تولید و غیره

عملکرد 2: به موقع به روز رسانی نرم افزار برای به دست آوردن بهترین و آخرین نرم افزار و داده های تجربه که می تواند به مشتریان در

تشخیص خطای از راه دور و تنظیم پارامتر از راه دور. برای مشتریان آسان است که به سرعت تولید را دوباره آغاز کنند.

机器包含以下部分

دستگاه شامل قسمت های زیر است:

• 伺服驱动的V型工作台 میز کاری V-type با سرو (دولی)
• استفاده شده برای V پشت و جلو صندلی کار

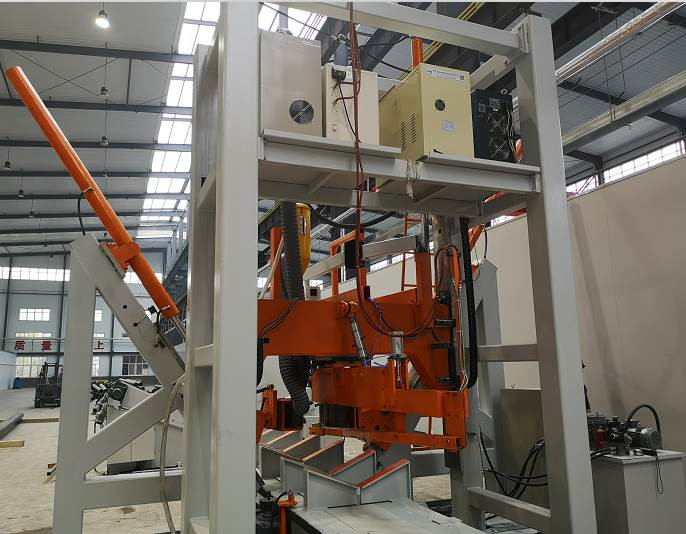

• 主龙门架 فریم گانتری اصلی
• سیستم راننده V-type برای میز کار
• 液压 紧部分 واحد فشرده سازی هیدرولیک ((شامل چرخ فشرده سازی، شامل رول های فشرده سازی)
• 埋弧 系统,带 丝送料系统 سیستم جوش قوس زیر آب، با سیستم تغذیه سیم
• سیستم بازیافت ماده سیستم بازیافت جریان
• سیستم خنک کننده داخلی برقی با سیستم خنک کننده آب
• 操作平台 سیستم عامل
• 滚轮架子2对، قطب چرخش رولر، 2 جفت
• 液压系统 سیستم هیدرولیک
• سیستم کنترل سیستم کنترل
