HM1800/14000 ماشین جوشکاری بسته برای استیل بالا / قطب تک قطب / قطب ارتباطی

دستگاه جوش CNC قطب بند، مدل: HM1800/14000

دستگاه کنترل عددی، 型号: HM1800/14000

设计专用于5G杆,电力杆,高杆灯杆

طراحی شده برای قطب بلند، قطب تک قطب، قطب ارتباطات 5G

طول محدوده: 400~1800mm، ضخامت: 6~20mm، طول: 14000mm

محدوده قطر: 400 ~ 1800mm، ضخامت: 6 ~ 20mm، طول: 14000mm

双弧双丝埋弧 机

دستگاه جوش دو قوس سه سیم

محدوده استفاده: قابل استفاده برای درازمدت در میان استوانهای عمودی اتوماتیک، 5G استوانه، استوانهای الکتریکی، استوانهای چراغ بلند

دامنه کاربرد: مناسب برای جوشکاری خودکار بسته شدن طولی قطب متوسط، مانند قطب 5G، یک قطب، قطب بلند.

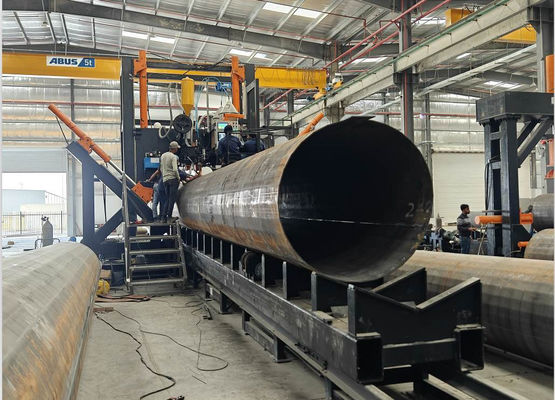

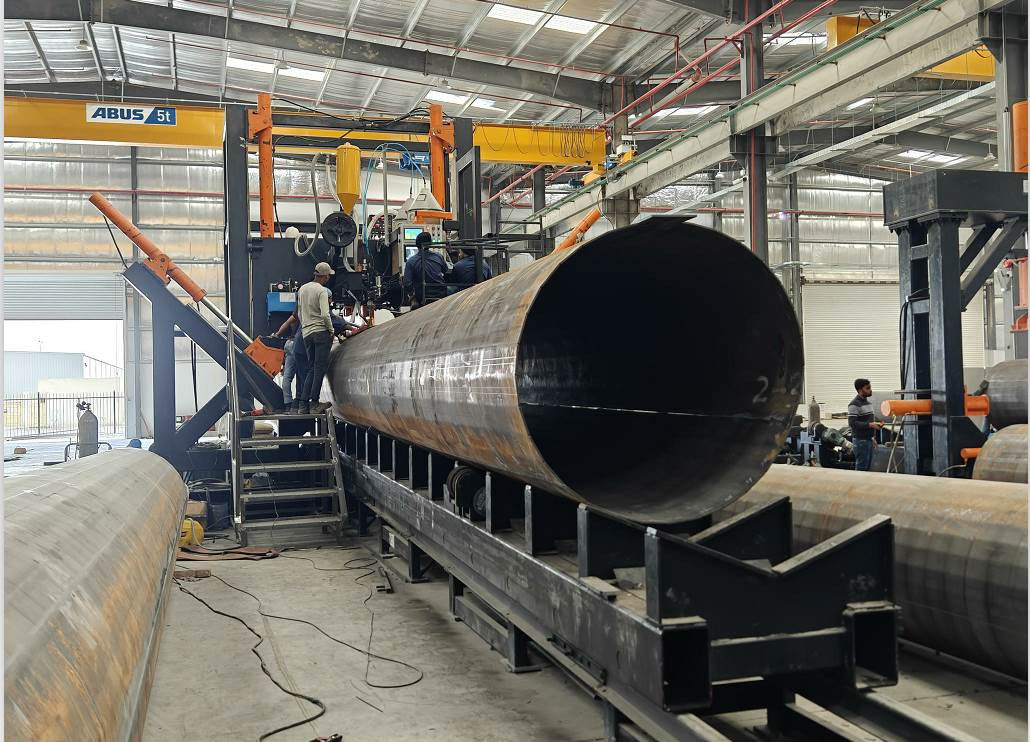

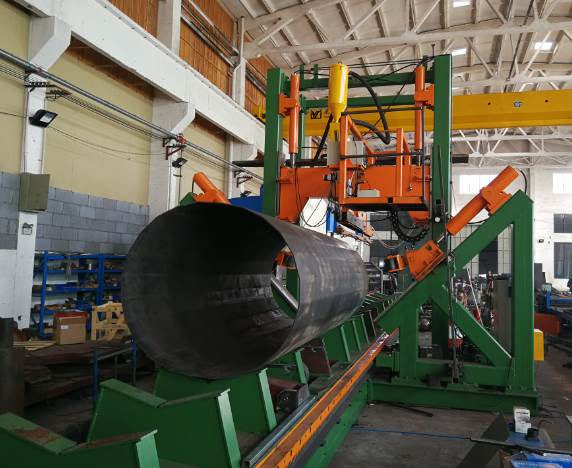

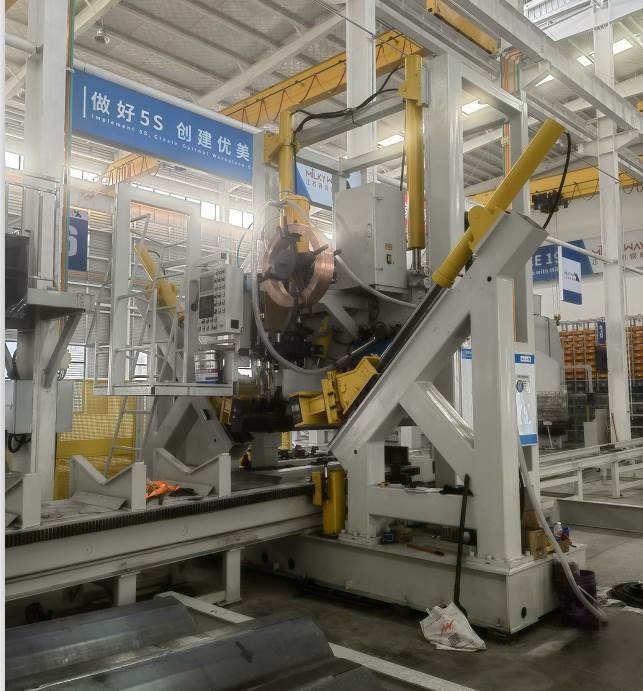

CNC POLE SHUT-WELDING MACHINE، آن را مناسب برای یک پوسته یا دو پوسته نوع چند گوشه ای و دایره ای قطب مخروطی ((قطب مخروطی). آن خط جوش خودکار است،ساختار نوع گانتری ثابت است و دارای سیستم جوش است، V شکل به طور کامل قطب طول dolly ((مطبوعه کار) با موتور سرو برای حرکت سرعت تنظیم پذیر، سیلندر هیدرولیک فشار چرخ کلیمپ برای بسته شدن قطب و انجام جوش در همان زمان.

برای دو قطب خیاط، هنگامی که جوش اولین خیاط به پایان می رسد، رول پایین بالا می رود و قطب را به موقعیت خیاط دیگر می چرخاند تا جوش خیاط دوم را شروع کند.

این ماشین معمولاً برای استیو های اندازه متوسط در دو شکل می باشد. می تواند یک طرح یا دو طرح باشد. این دستگاه یک اتصال خودکار است.

وقتي که دو تکه ستونه، يه قطعه ي ديگه از هم جدا شد، دستگاه چرخ بالا از ستونه به جاي خودش برگشت و يه قطعه ي ديگه از هم جدا شد.

专有特点 ویژگی های خاص:

• تنظیم اتوماتیک کنترل عددی، سیستم کنترل عددی، با تغییر طول میله، فشار تنظیم اتوماتیک، موقعیت فشار تنظیم اتوماتیک، سرعت و موقعیت قطعات اتوماتیک، نگه داشتن همیشه در حالت هماهنگی، تا اطمینان حاصل شود که اتصال به آرامی انجام شود.

تنظیم خودکار CNC، سیستم CNC، با تغییر قطر قطب، به طور خودکار تنظیم فشار، به طور خودکار تنظیم

موقعیت پا فشار، به طور خودکار مطابقت سرعت تغذیه و موقعیت، نگه داشتن بخیه جوش همیشه در حالت بسته، برای اطمینان از

جوش نرم.

• سیستم کنترل عددی خاص باعث می شود که پیاده روی چپ و راست پا بسیار خوب باشد
• 确保在前工序合格的基础上, 接后,杆子 无扭转,机器后边无需人员 扭杆子来对中.و هیچ نیازی به پرسنل به pry و چرخش میله در پشت ماشین به مرکز جوش.

4. استوار بر روی میز کار V، حرکت آن برای کنترل خدمت می باشد، تا ثبات وصل شدن را تضمین کند. از سر به سر، طول وصل نشده را کاهش می دهد.

قطب بر روی میز کار شکل V قرار دارد و حرکت آن برای اطمینان از ثبات جوش سر و دم کنترل می شود.

جوش دادن از سر تا دم به شدت طول دم که جوش داده نشده را کاهش می دهد.

• 压脚数量为3套,优点是减少压脚对路灯杆的表面压力,表面美观,减少压痕影响,同时适合生产八角杆,多??杆和圆??杆.
• می تونه مساوی باشه یا دایره ای باشه

تعداد رول کلیمپ 3 مجموعه است، مزیت آن کاهش فشار رول به سطح قطب، و کاهش خراش

در سطح. برای تولید قطب هشتگونی، قطب چند گوشه ای و قطب مخروطی مناسب است. می تواند قطر برابر یا مخروطی باشد.

• میز کار V می تونه به سرعت به سمت سمت تنظیم شده برگردد و شدت کار کارکن ها رو کاهش بده

میز کار شکل V ((دولی) با عملکرد برگشت سریع موتور شده و شدت کار اپراتورها را کاهش می دهد.

• 埋弧 功能 تابع جوش قوس غرق شده
• 带杆子后导板,自适应调节,实际操作中很少调节位置,降低操作人员的劳动强度.

با دستگاه هدایت قطب عقب، می توان آن را به طور سازگار تنظیم کرد. در عملیات عملی، موقعیت بخیه جوش به ندرت تنظیم می شود،

که شدت کار اپراتورها را کاهش می دهد.

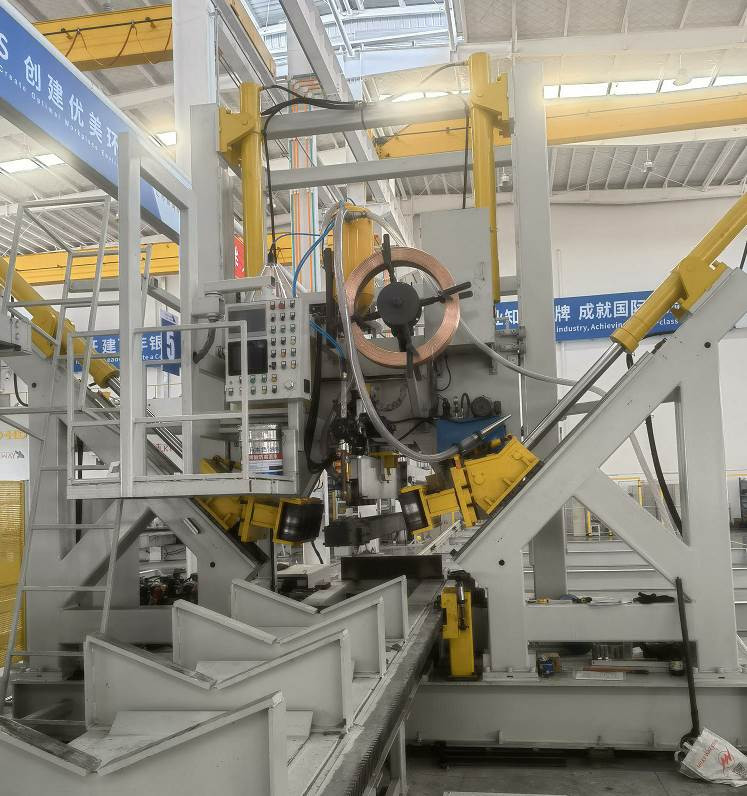

• با نصب دوربین روی دستگاه، آن را به صفحه نمایش روی کنترول بازتاب می دهد، باعث می شود ردیابی آن ساده و آسان باشد،

降低操作人员的劳动强度

از طریق دوربین نصب شده بر روی سر ماشین، بخیه جوش در صفحه نمایش صفحه کنترل اصلی منعکس می شود، که باعث می شود

ردیابی بخیه جوش ساده و آسان و کاهش شدت کار اپراتور برای نظارت بر جوش

• سيستم کنترل فشار روغن و هم زماني خود توسعه يافته، الزامات در مورد داروي رو کاهش داد، باعث شد که داروي بعد، گرد و کامل و شکل کوچيک بشه.

سيستم فشار روغن و سي ان سي که خود توسعه داده شده، باعث گرد شدن قطب جوشکاري شده و تغییر شکل کوچک مي شود.

• وقتي که دو تکه ستونه، يه قطعه ي ديگه از هم جدا شد، دستگاه چرخ بالا از ستونه به جاي خودش برگشت و يه قطعه ي ديگه از هم جدا شد.

برای دو قطب خیاط، زمانی که اولین جوش خیاط به پایان رسید، رول پایین را به بالا و چرخش قطب به موقعیت خیاط دیگر به

شروع به جوش دادن دو تا بخيه

• حمل و تخلیه مواد در حالت جلو
• سیستم خنک کننده آب با قطعات مس داخلی، افزایش نفوذ

بلوک های مس داخلی که میزان نفوذ جوش را به شدت بهبود می بخشد. بلوک مس حاوی آب خنک کننده است.

• 操作人员: 1 نفر. اپراتور: 1 نفر.
• در 10 میلی متری، استفاده از دو قوس دو سیم (یا دو سه سیم برق) ، جریان مستقیم +交流، جریان مستقیم استفاده از جریان برق بالا و فشار پایین، جریان برق بالا و عمق بالا، جریان برق بالا و فشار برق پایین، افزایش عرض، و شکل زیبایی.

اقلام اختیاری: برای ضخامت صفحه بیشتر از 10mm، دو قوس و سیم دوگانه (یا دو الکتریکی و سه سیم) زیر آب

جوش قوس ، DC + AC ، جوش DC جریان بالا و ولتاژ پایین را اتخاذ می کند ، قوس DC نفوذ بزرگ را به دست می آورد ، AC نسبتاً کوچک را اتخاذ می کند

سرعت جوش دو برابر، بهبود عملکرد جوش و کاهش مصرف برق.

• قابل انتخاب پروژه: سیستم داده تولید شبکه
• 功能1: می تواند به مدیران تولید داده های تولید را ارائه دهد: زمان افتتاح دستگاه، زمان دریافت، زمان دریافت غیر، تعداد تولید و غیره
• 功能2: به روز رسانی به موقع نرم افزار، به دست آوردن بهترین و آخرین نرم افزار و داده های تجربه ای، می تواند به مشتریان کمک کند، تشخیص خطا از راه دور، تنظیم پارامتر از راه دور. آسان برای مشتریان به سرعت تولید مجدد.

ماده اختیاری: سیستم اطلاعات تولید شبکه ای

عملکرد 1: می تواند داده های تولید را به پرسنل مدیریت تولید ارائه دهد: قدرت در زمان، زمان جوش، زمان بدون جوش،

مقدار تولید و غیره

عملکرد 2: به موقع به روز رسانی نرم افزار برای به دست آوردن بهترین و آخرین نرم افزار و داده های تجربه که می تواند به مشتریان در

تشخیص خطای از راه دور و تنظیم پارامتر از راه دور. برای مشتریان آسان است که به سرعت تولید را دوباره آغاز کنند.

机器包含以下部分

دستگاه شامل قسمت های زیر است:

• 伺服驱动的V型工作台 میز کار V-type با سرو (دولی)
• برای V 工作台的前后路轨رله های جلو و عقب برای میز V
• 主龙门架 فریم گانتری اصلی
• سیستم راننده V-type برای میز کار

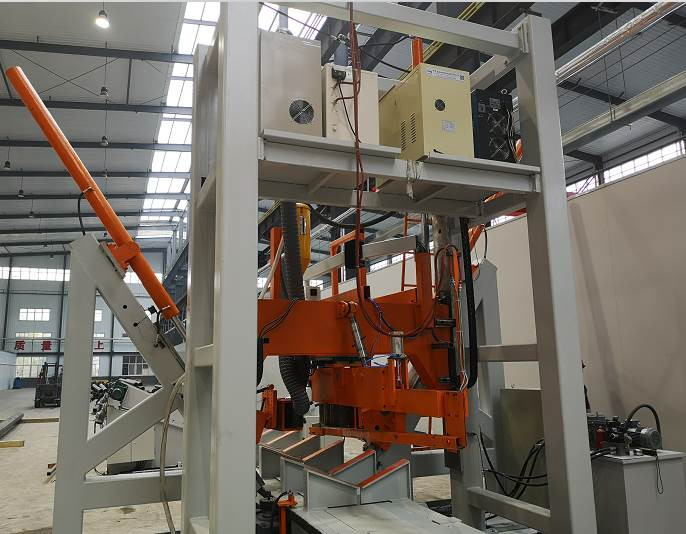

• 液压 紧部分 واحد فشرده سازی هیدرولیک ((شامل چرخ فشرده سازی، شامل رول های فشرده سازی)
• 埋弧 系统,带 丝送料系统 سیستم جوش قوس زیر آب، با سیستم تغذیه سیم
• سیستم بازیافت ماده سیستم بازیافت جریان
• سیستم خنک کننده داخلی برقی با سیستم خنک کننده آب
• 操作平台,operating platform سیستم عامل
• 滚轮架子,2对، قطب چرخش رولر، 2 جفت

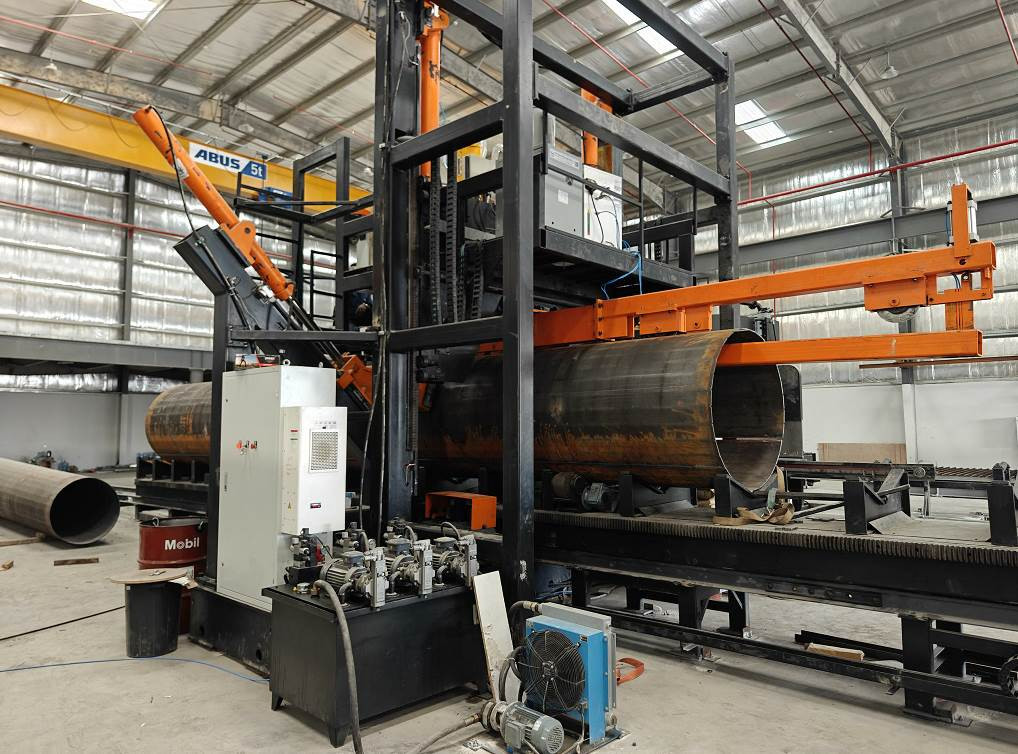

• 液压系统 سیستم هیدرولیک
• سیستم کنترل سیستم کنترل
