ماشین برش کویل فولاد، 6 X 1600 ماشین برش اقتصادی به طول

جزئیات سریع:

توضیحات:

پارامتر فنی

1ضخامت ماده: 2mm-6.0mm برای فولاد نرم Q235A

2عرض ماده: 800-1600mm

3وزن طناب فولادی: حداکثر 15 تن

4- قطر داخلی کویل فولادی: Φ500mm-Φ750mm

5سرعت تراز: ۵ تا ۱۵ متر در دقیقه

6تعداد رول های تراز: 13

7قطر رولر های تراز: 130mm

8محدوده طول برای مقیاس: 2000~12000mm با توجه به نیازها.

10تحمل طول برش: ± 15mm (بنیاد بر صفحه 8m طول)

11. قدرت موتور تراز اصلی: 37kw (در کل حدود 57KW)

12. عرض ناحیه ماشین: حدود 7000mm

کاربرد:

این است برای مواد قطب سبک uncoiling، تراز، برش، برش لبه خراش و فرآیند برش تراز،

برای بدست آوردن یک صفحه فولادی با عرض کوچک + یک صفحه فولادی با عرض بزرگ.

مشخصات

1ماشين توليد فولادي:

بالا و پایین: هیدرولیک

حرکت افقی: موتور

حداکثر وزن بارگیری: 15 تن

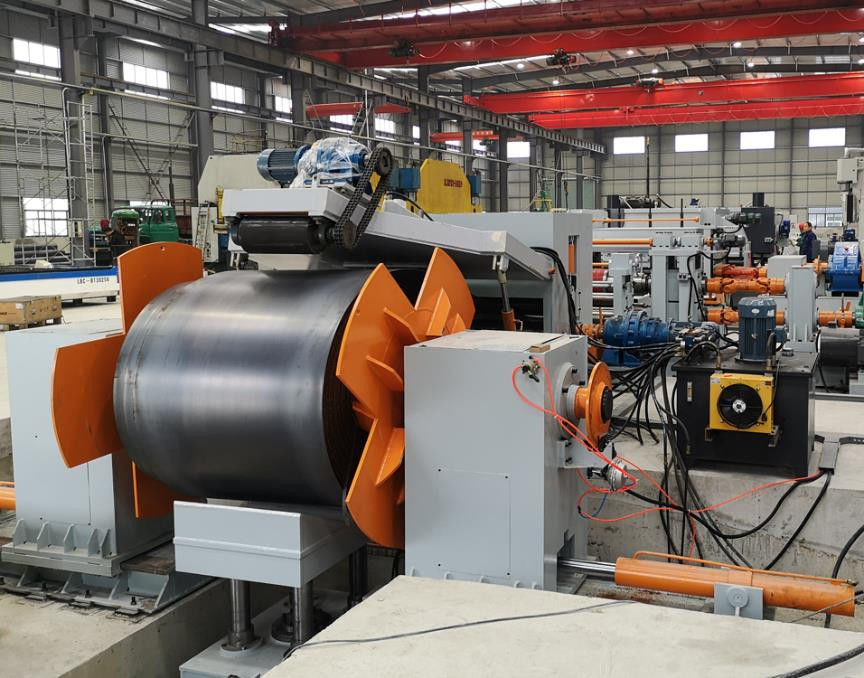

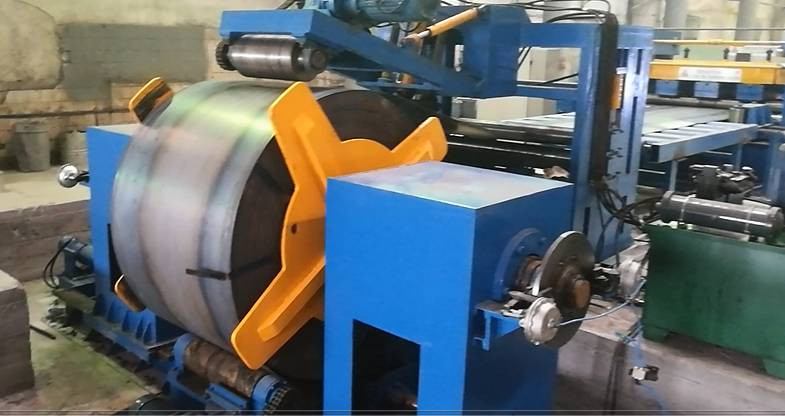

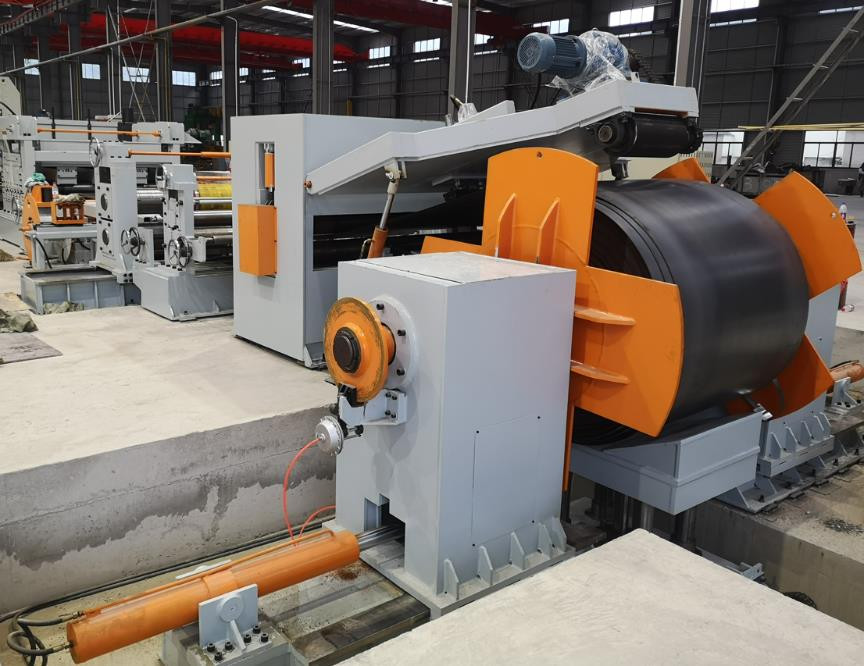

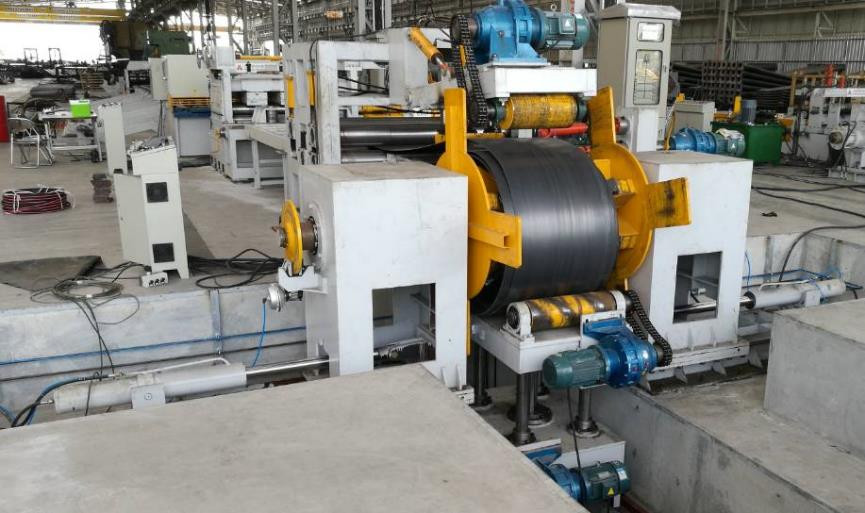

2. هيدرولیک دو سر دار نوع چتر:

از جمله:پرداخت موتور، موتور، کاهش دهنده،

سیستم زنجیره ای تغییر جهت را برای چرخش می گیرد. جهت چرخش می تواند در جهت ساعت و غیر آن باشد.

باز و بسته: هیدرولیک

حداکثر وزن بارگیری: 15 تن

3واحد تراز: (نوع دو لایه)

دو لایه رولر های سطح،

13 رولر، از جمله 2 رولر تغذیه، 11 رولر تراز

مواد رول تراز کننده: 42Cr. قطر: 130mm، IF خاموش شده

دو لایه رولر تراز، موتور درایو کرم پیچ برای تنظیم لایه حرکت بالا و پایین

سیستم انتقال شامل موتور قابل تنظیم سرعت، کاهش دهنده و غیره است.

حرکت بالا و پایین رول های تغذیه با هیدرولیک است.

واحد با سيستم راهنمايي است

اندازه گیری طول

کدگر شمارش طول بر روی رول نصب شده است

4. برش (مقطع پلازمی دستی آماده شده توسط مشتری)

5واحد برش دو لبه

این برای برش لبه خراش از صفحه فولاد گرم رول شده برای به دست آوردن عرض دقیق برای قطب نور است.

برای برش ورق فولادی بر اساس اصل برش رولینگ است. در جلو واحد برش یک dolly وجود دارد.

این برای کنترل برش مستقیم است. با تغییر موقعیت تیغه برش برای به دست آوردن عرض مختلف از ورق قطب سبک اندازه های مختلف.

از جمله:

میز پشتیبان با ریل

یک قطعه از قطعات قفل

واحد برش لبه دو تیغه با موتور و گیربکس

6. واحد برش تراش

ماشین برش مخروط بر اساس اصل برش رولینگ برای برش ورق فولاد است. در جلو واحد برش یک dolly وجود دارد.

این برای کنترل درجه برش تراز است. با تغییر موقعیت دکمه روی dolly برای کنترل سرعت برش تراز.

از جمله:

میز پشتیبان با ریل

یک قطعه از قطعات قفل

واحد برش لبه های تک تیغه با موتور و گیربکس

7. جدول پشتیبانی نوع توپ برای ورق تراز آماده

8سیستم الکتریکی:

جدول کنترل مرکزی. PLC، inverter درایور AC دارای ویژگی پاسخ سریع و فعالیت خوب است که می تواند به طور موثر دقت اندازه گیری و سرعت اجرا را کنترل کند.

9سیستم هیدرولیکی:

قدرت هیدرولیک 25L/min

از جمله: ایستگاه هیدرولیک، شیرها، مخزن روغن، مفصل، لوله نرم، لوله سخت و غیره.

چه تفاوتی با مدل استاندارد ما وجود داره؟

در مقایسه با برش استاندارد به طول، نوع اقتصادی ندارد:

1) دستگاه هیدرولیک هدایت فشار، کاوش سر، چسب و تغذیه

کاربر باید از جرثقیل برای بلند کردن و گلد سر ورق به واحد سطح بندی استفاده

2) ماشین تراش آویز هیدرولیکی: QC12Y-6X2000

کاربر باید از ماشین برش پلاسما دستی برای برش ورق استفاده کند.

ارتباط با مشتریان

مشتری: چطور می توان با این ماشین ورق با یک طرف عرض کوچک و یک طرف عرض بزرگ را برش داد؟

تامین کننده: اول، یک واحد برش دو لبه وجود دارد، آن را برای برش لبه خراش از صفحه فولاد گرم رول شده به عرض دقیق برای قطب نور،

و بعد از آن می توانیم از دستگاه برش کونی استفاده کنیم تا ورق فولاد را به دو تکه برش دهیم با یک طرف کوچک و یک طرف بزرگتر.

وجود دارد یک dolly در جلو واحد برش. آن را برای کنترل درجه برش تراشه. با تغییر موقعیت دکمه در dolly

برای کنترل سرعت برش مخروطی.

مشتری: چند مدل برای برش به طول دارید؟

عرضه کننده: ما سه نوع داریم، مدل شماره 6X1600 - 12 متر (برای حداکثر طول برش 12 متر) ، مدل شماره 6X1600 - 14 متر

(حداقل طول برش 14 متر) و مدل شماره 6X1600 - 16 متر (برای حداکثر طول برش 16 متر).

مشتری: مدت ضمانت کیفیت شما چقدر است؟

تامین کننده: تضمین کیفیت ماشین ما 1 سال است. هنگامی که ماشین وارد کارگاه مشتری می شود، ما مهندسان را برای نصب ماشین، راه اندازی و آموزش ارسال می کنیم.شما همچنین می توانید مهندسان به کارگاه ما برای مطالعه عملیات قبل از تحویل ماشین ارسال کنید.
