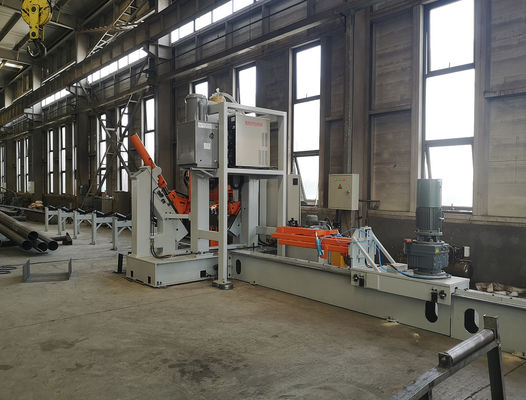

دستگاه جوشکاری آستین بالا HM800 راه حل ایده آل برای تولید قطب سبک

ماشین آلات آهنگر CNC

مدل:HM800/12000، HM800/13000، HM800/14000،

نوع رولر

براي قطب چراغ هاي خياباني معمول، قطب يگانگي، قطب بلند، قطب ارتباطات 5G طراحی شده است.

محدوده قطر:60 ~ 800mm، ضخامت: 3 ~ 12mm

دستگاه جوشکاری قوس واحد استاندارد با سیم واحد

دامنه کاربرد: مناسب برای جوشکاری خودکار بسته شدن طولی قطب متوسط مانند قطب 5G، یک قطب، قطب بلند و قطب نور معمولی خیابان

این ماشین معمولاً برای جوش قطب متضاد و مخروطی متوسط مناسب است ، به ویژه برای قطب که فقط یک یا دو بخیه دارد مناسب است.این واگن مجهز به موتور سرعت تنظیم شده است، که می تواند قطب را بکشاند تا حرکت کند. سیلندر هیدرولیکی باعث می شود چرخ فشار در همان زمان قطب را محکم کند و جوش دهد.

ویژگی های اختصاصی:

• تنظیم اتوماتیک CNC,سیستم CNC، با تغییر قطر قطب، به طور خودکار تنظیم فشار، به طور خودکار تنظیم موقعیت پا فشار، به طور خودکار مطابقت سرعت تغذیه و موقعیت،در حالت بسته نگه دارید، برای اطمینان از جوش صاف.

• بر اساس صلاحیت فرآیند قبلی، پس از جوش، هیچ چرخش در جوش قطب وجود ندارد.و هیچ نیازی به پرسنل به pry و چرخش میله در پشت ماشین به مرکز جوش.
• قطب راننده توسط تبدیل فرکانس کنترل می شود، با عملکرد توقف ترمز الکتریکی برای اطمینان از ثبات جوش سر و دم،این سیستم می تواند قطب از انتهای کوچک به انتهای پایین جوش منطقه کامل و تقریبا هیچ طول چپ از جوشاین روش کار دستی فرآیند بعدی را کاهش می دهد.
• تعداد رول های چسبندگی 3 مجموعه است ، مزیت آن کاهش فشار رول به سطح قطب ، و کاهش خراش روی سطح است.قطب چند گوشه ای و قطب مخروطیمی تونه قطر مساوی داشته باشه یا مخروطی.
• کارتن فشار دهنده با عملکرد بازگشت سریع موتور، نیازی به کارفرما برای فشار دادن به صورت دستی و کاهش شدت کار اپراتورها نیست.
• ماشين پشتي با دستگاه فشار هواييي ساده و سريع در مقايسه با فشار دستي است
• عملکرد جوش قوس غرق شده
• طرف تخلیه نوع رول است که برای بارگذاری و تخلیه آسان است و برای تحقق اتوماسیون مواد رو به جلو و پایین جریان مفید است.بارگذاری و تخلیه می تواند در همان طرف برای ایجاد اپراتور اجتناب از حرکت فاصله طولانی. اپراتور فقط نیاز به کار در موقعیت ماشین میزبان، که به شدت شدت کار را کاهش می دهد.
• با دستگاه هدایت قطب عقب، می توان آن را سازگار تنظیم کرد. در عملیات عملی، موقعیت بخیه جوش به ندرت تنظیم می شود، که شدت کار اپراتورها را کاهش می دهد.
• از طریق دوربین نصب شده بر روی سر ماشین، بخیه جوش بر روی صفحه نمایش صفحه کنترل اصلی منعکس می شود، که ردیابی بخیه جوش ساده و آسان است،و کاهش شدت کار اپراتور برای نظارت بر جوش..فشار روغن خود توسعه یافته و سیستم CNC، ساخت قطب جوش گرد و تغییر شکل کوچک
• اپراتور: يک نفر
• قفسه رولر بارگیری، 5 مجموعه ((برای قطب 12,14m مناسب)
• با توجه به طرح کارگاه خریدار، ماشین آلات با جهت های مختلف کار می توانند ارائه شوند
• برای الزامات خاص مشتریان، ماشین می تواند به طور خاص طراحی شده و تولید شده برای دیدار با قطب های مختلف در سراسر جهان

اقلام گزینه

16.1

دستگاه متصل به اینترنت در کارگاه کاربر

این می تواند داده های مدیریت تولید را ارائه دهد: قدرت در زمان، زمان جوش، زمان برش، زمان بدون جوش، مقدار تولید، و غیره

عملکرد تشخیص از راه دور: تامین کننده ماشین می تواند به مشتری در تشخیص خطای از راه دور و تنظیم پارامتر از راه دور کمک کند.

16.2سیستم بارگیری و تخلیه قطب چراغ خیابان:

در سمت چپ ماشین، یک قفسه ذخیره سازی وجود دارد که می تواند 20 ~ 30 قطب را ذخیره کند (شمار آنها با توجه به اندازه قطب ها متفاوت است).و قطب چراغ خیابانی تخلیه خواهد شد به تخلیه در قفسه ذخیره سازی که در سمت راست ماشین، می تواند 20 قطب را ذخیره کند (شماره با توجه به اندازه قطب ها متفاوت است)

16.3 قطعات یدکی بر اساسدرلیست

دستگاه شامل قسمت های زیر است:

میز کاری بلند برای جابجایی واگن
فریم گانتری اصلی
سیستم رانش ترویلی
قفسه رولر تخلیه، 5 مجموعه ((مناسب برای قطب 13 متر)
قطعه ی فشرده سازی هیدرولیکی ((شامل رول های فشرده سازی، مناسب برای قطب های متوسط)
سیستم جوش قوس غرق شده، با سیستم تغذیه سیم
سیستم بازیابی جریان
سیستم هیدرولیک
سیستم کنترل

رولر قفل، مطابق با الزامات قطب مشتری.

با:

يک مجموعه مناسب براي مستر هاي بلند و 5G

1 مجموعه مناسب برای ستونهای نور معمولی خیابان،قطر حداقل 60mm ((ستونهای گرد و ستونهای مخروطی)

1 مجموعه مناسب برای ستونهای نور معمولی خیابان، حداقل قطر 60mm ((ستونه هشت گوشه ای)

1 مجموعه از دستگاه های قفل عقب مناسب برای ستونهای نور خیابانی معمولی (از جمله یک ابزار کوچک),مناسب برای قطب هایی با طول بسیار کوتاه، مانند بازوی 1 ~ 2 متر)
