| نام تجاری: | CMC |
| Model Number: | HJZ-2200 |
| مقدار تولیدی: | 1 set |
| قیمت: | According to requirements |
| شرایط پرداخت: | TT,LC,FOB,CIF |
| توانایی عرضه: | Negociate |
دامنه کاربرد:
1به طور عمده مناسب برای Monopole، قطب های هوشمند، قطب های 5G، قطب های برق، قطب های بلند، با قطر نسبتا بزرگ و ضخامت بیشتر
2عملکرد 1: راست کردنبعضی هاقطب بعد از جوش طولی.
3عملکرد 2: پس از خم کردن، دو قطعه توسط سیلندر های بالا و جانبی به هم متصل می شوند و سپس جوش نقطه ای به صورت دستی انجام می شود که برای فرآیند جوش بعدی مناسب است.
4عملکرد 3: این یک دایره کامل برای قطب جوش است که برای جمع آوری فلنج مناسب است.
ویژگی های فنی اصلی
| نه، نه | ماده | واحد | ارزش |
| 1 | مدل | HJZ-2200 | |
| 2 |
حداکثر، قطر قطب |
mm | 2200 |
| 3 | نیروی کاری سیلندر هیدرولیک بالا | KN | 1200 |
| 4 | حداکثر محرک سیلندر هیدرولیک بالا | اممم | 850 |
| 5 | حداکثر فاصله از میله پینتون تا میز کار | اممم | 2200 |
| 6 | خروجی سیلندر دو طرفهنیروی | KN | 300X2 |
| 7 | محور بالندری جانبی | mm | 600 |
| 8 | فاصله حرکت از بالا به پایین برای سیلندر دو طرفه | mm | 1000 |
| 9 | حداکثر فشار کاری | MPa | 21 |
| 10 | ارتفاع میز کار از زمین | mm | 350 |
| 11 | فاصله داخلی ستون | mm | 2400 |
| 12 | کل قدرت موتور | kW | 7.5+3 |
| 13 | وزن | کیلوگرم | 10000 |
| 14 | اصلیبخشاندازه کلی | mm | 1600*3500*2800 |
توضیحات فنی:

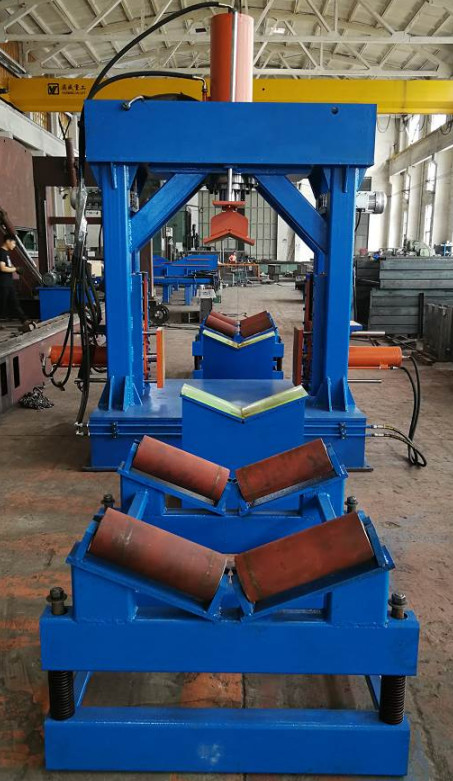

1این ماشین دارای یک ساختار سه شعاع کار است، و سیلندر روغن در مرکز شعاع بالا نصب شده و بالا و پایین می رود.
2سیلندر های هر دو طرف در هر دو طرف موتور اصلی نصب شده اند و سیلندر های جانبی می توانند از طریق ساختار میله پیچ موتور بالا و پایین کار کنند.
3. تمام اقدامات در حال دویدن هستند، یعنی فشار دادن دکمه مربوطه عمل مربوطه را انجام می دهد و پس از آزاد کردن آن متوقف می شود.بطری ها در هر دو طرف می توانند همزمان یا جداگانه عمل کنند. .
4. دو مجموعه از دستگاه های رول پشتیبانی را در موقعیت های جلو و عقب میز کار ماشین نصب کنید تا حرکت قطعه کار را به جلو و عقب تسهیل کند.
5چرخ های پشت و جلو مجهز به دستگاه های بهار هستند. هنگامی که میله به صورت محوری حرکت می کند، بهار میله را پشتیبانی می کند و می تواند به طور آزاد حرکت کند. هنگامی که سیلندر فشار داده می شود، میله به حرکت خود ادامه می دهد.فشار روی بهار عمل می کند.، بهار فشرده شده است، و چهره میله نزدیک به بلوک شکل V است.
6بطری اصلی روغن و بطری های روغن جانبی دارای مدارهای روغن جداگانه ای هستند که با یکدیگر تداخل نمی کنند و فشار را از دست نمی دهند.
7. با کنترل از راه دور بی سیم کنترل کنترل از راه دور
8پوشش پلی اورتان برای جلوگیری از شکاف
