جزئیات محصول:
محل منبع: WUXI، چین
نام تجاری: CMC
گواهی: ISO9001
شماره مدل: FL-3015
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: According detail requirement
جزئیات بسته بندی: مناسب برای حمل و نقل کانتینر
زمان تحویل: بر اساس الزامات
شرایط پرداخت: پیش پرداخت 30٪ T / T، 70٪ T / T قبل از حمل و نقل
قابلیت ارائه: بر اساس الزامات

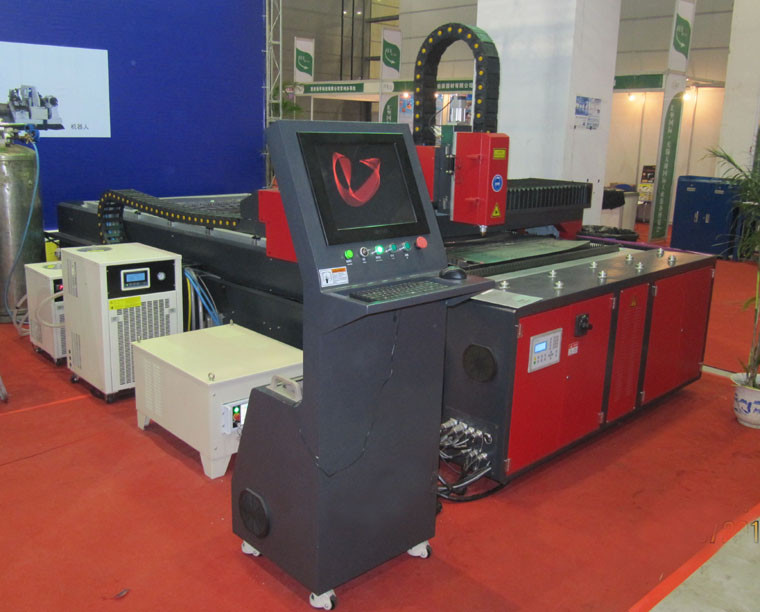

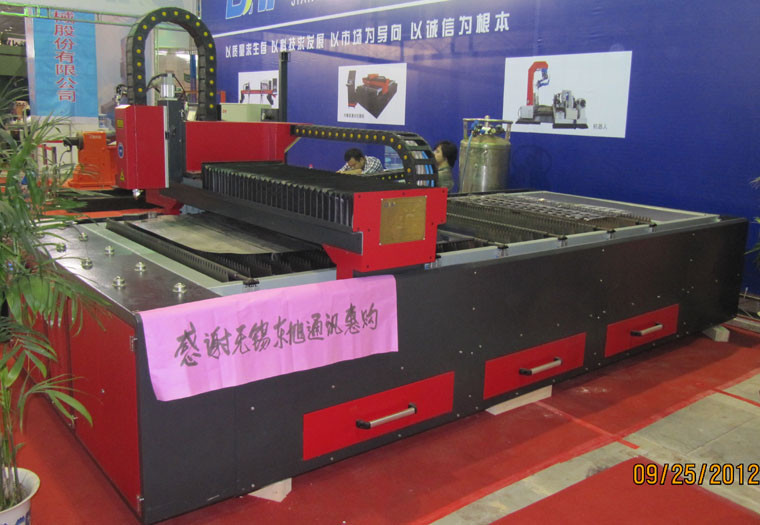

ورق فلزی با سرعت بالا برش لیزری برش لیزری / تجهیزات

شرح
برجسته:

cnc فیبر لیزر برش دستگاه

1. مشخصات ساختار اصلی

دستگاه برش لیزری فیبر 500W-FL-3015 از فیبر لیزر قدرت سوس، بدن دستگاه، جعبه کنترل، سیستم تصفیه هوا و سیستم کنترل CNC ساخته شده است.

مشخصات فنی

پارامترهای نوری واحد 500 وات
حالت در حال اجرا CW، QCW
مرکز تابش طول موج Nm 1070-1080
قدرت خروجی استاندارد W 500
کیفیت پرتو mm * mrad 4
تنظیم سرعت کیلوهرتز 5
قطر فیبر انتقال μm ≥50
پایداری قدرت خروجی (دراز مدت) ٪ ± 2
قدرت VAC 400-460
مصرف برق کیلووات 2

ساختار سیستم

شماره سریال. نام

مقدار

(قطعه)

ملاحظات
1 لیزر فیبر 1 اصلی وارد شده است
2

سیستم نوری

لنز گسترش سریع

اسپکتروسکوپ

لنز تمرکز

1 فن آوری آلمانی را به تصویب میرساند و مخصوص طراحی شده است. لنزهای نوری به طور مستقیم بر کیفیت ظاهر تاثیر می گذارند، تاثیر کیفیت برش و فلنج، سرعت برش و ضخامت.
3 موتور سروو پاناسونیک 1

راننده سروو موتور پاناسونیک و راننده پاناسونیک.

پیچ و ریل وارداتی از تایوان

4 سیستم کنترل 1 کامپیوتر
5 سیستم نشانگر لیزری 1 نیمه هادی (نور قرمز)

تجهیزات اصلی منجر به ویژگی های خوب: ژنراتور لیزری و لنز نوری. ما از اجزای الکتریکی Schneider استفاده می کنیم.

میز عملیات CNC این پذیرش جوشکاری سازه فولادی، پردازش خطای استرس، ساختار قفسه سنگین، پیچ TIBI وارداتی، خط کش HIWIN و موتور سروو پاناسونیک را می پذیرد. این دستیار تجهیزات تخلیه، محکم فشار دادن و خالی کردن است.

پارامترهای اصلی فنی

مشخصات پارامتر
طول لیزر 1064 نانومتر
حداکثر قدرت لیزر 1000 وات
تثبیت موقعیت نشانگر نور قرمز
منطقه پردازش موثر 1500mm * 3000mm
X / Y محور دقیق موقعیت را تکرار کنید ± 0.03 میلیمتر
حداکثر برش ضخامت فولاد کربن 8 میلیمتر
حداکثر سرعت برش فولاد کربن

فولاد ضد زنگ 0.8mm ضخامت، 12-14m / min،

ضخامت 1.0 میلی متر فولاد ضد زنگ، 10-12 متر بر دقیقه

اسناد پشتیبانی DXF و غیره (پشتیبانی خودکار نرم افزار CAD، نرم افزار CorelDraw)
مصرف انرژی کل ≤ 20 کیلو وات
منبع تغذیه

3 فاز 4 سیم AC

380V، 50Hz / 60Hz / 60A

پارامترهای برش

ضخامت (میلی متر) ماده حداکثر سرعت برش (m / min) دستیار گاز
1 خانم 8 اکسیژن
2 4.5
3 3
4 2
5 1.5
6 0.8
1 اس اس 6 نیتروژن
2 3
3 1.5
1 آلیاژ آلومینیوم 3
2 1.5

پارامترهای فنی

مدل FL-3015
طول موج لیزر 1070 نانومتر
حداکثر قدرت لیزر 500W (CW)
منطقه کاری 3000mmX1500mm
سکته مغزی X 3000 متر
سکته مغزی Y 1500 متر
X، Y دقت موقعیت محور ± 0.05 میلیمتر
X، Y، Z محور دقت موقعیت را تکرار می کند ± 0.03 میلیمتر
X، Y تک محور حداکثر سرعت غیر ضروری 20 دقیقه
حداکثر سرعت تعامل در محور X / Y 40 دقیقه
شتاب محوری X / Y حداکثر 1.0G
سیستم CNC LASERCUT
حداکثر وزن بارگیری 500 کیلوگرم
فاز 3
ولتاژ محاسبه شده 380V
فرکانس 50Hz
سطح حفاظت از قدرت اصلی IP54
وزن کامل 2250 کیلوگرم

موارد پارامتر
طول لیزر 1064 نانومتر
حداکثر قدرت لیزر 1000 وات
تثبیت موقعیت نشانگر نور قرمز
منطقه پردازش موثر 1500mm * 3000mm
X / Y محور دقیق موقعیت را تکرار کنید ± 0.03 میلیمتر
حداکثر برش ضخامت فولاد کربن 8 میلیمتر
حداکثر سرعت برش فولاد کربن

فولاد ضد زنگ 0.8mm ضخامت، 12-14m / min،

ضخامت 1.0 میلی متر فولاد ضد زنگ، 10-12 متر بر دقیقه

اسناد پشتیبانی DXF و غیره (پشتیبانی خودکار نرم افزار CAD، نرم افزار CorelDraw)
مصرف انرژی کل ≤ 20 کیلو وات
منبع تغذیه

3 فاز 4 سیم AC

380V، 50Hz / 60Hz / 60A

  1. مقدمه عمومی

دستگاه لیزر فیبر لیزری FL-3015 با لیزر قدرتمند متمرکز بر روی جسم به وجود می آید که باعث ذوب و تبخیر فوری می شود و لیزر اصلی فیبر وارد شده از گروه لیزر IPG در آلمان است. برش اتوماتیک توسط سیستم مکانیکی دیجیتالی کنترل می شود. این دستگاه تکنولوژی لیزر، دیجیتال و مکانیک دقیق را کاهش داده است.

2.1 جدول عملیاتی طراحی شده و جداگانه تقسیم شده است. می توان آن را با توجه به شرایط نقل مکان کرد. عملیات راحت و آسان

2.2 میز کار موتور سروو وارداتی، منطقه سفر 1500mm * 3000mm.

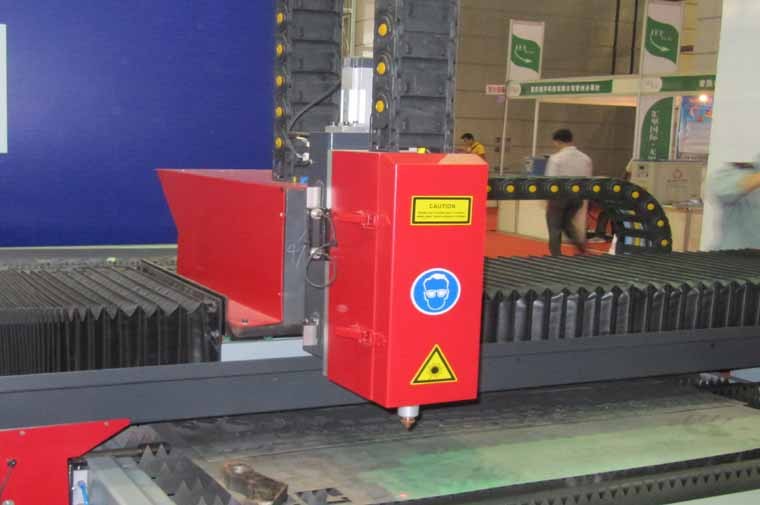

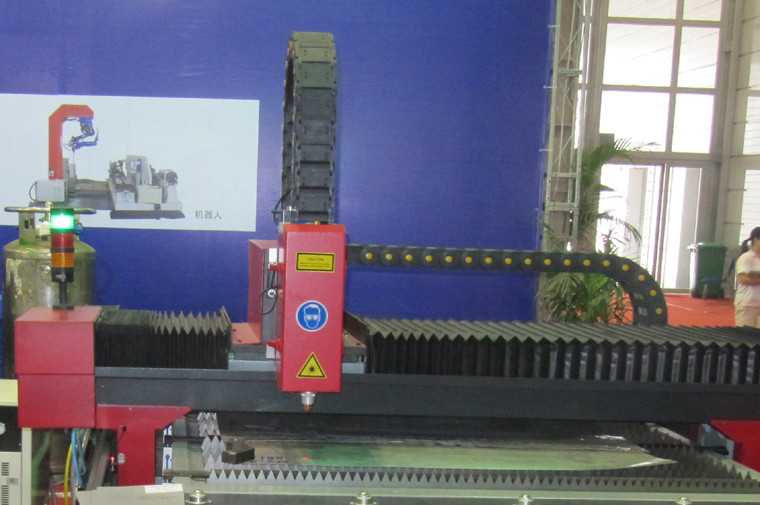

2.3 سر لیزر را می توان از طریق محور Z تنظیم کرد، منطقه حرکتی 0 تا 100 میلی متر

3. ویژگی های اصلی

3.1 این می تواند به طور گسترده ای برای برش صفحات مانند: فولاد ضد زنگ، فولاد کربن، آلومینیوم، و غیره

3.2 توانایی برش قوی: نوع 500W می تواند از فولاد ضد زنگ به 8 میلی متر برسد.

3.3. هزینه کم برش: این می تواند با هوا کاهش می یابد، و هزینه آن 0.5 - 0.5 دلار است. هزینه دقیق شامل برق 3-6 درجه در ساعت، حفاظت از لنز 0.08 دلار 0.16 در ساعت، و هیچ هزینه دیگر. اگر از O2 یا N2 استفاده می کنید، هزینه باید با 2.4 تا 4.8 دلار افزایش یابد. (به عنوان شکل و ضخامت متفاوت است، مصرف گاز متفاوت خواهد بود.)

3.4. سرعت برش سریع، راندمان بالا، عملیات ایمن و عملکرد پایدار.

3.5 کیفیت خوب، تحریف کوچک، صاف و زیبا در خارج.

3.6. سیستم وارد شده موتور سروو و دنده برای تضمین برش دقیق. دقت بالا برش.

3.7 نرم افزار اختصاصی گرافیک یا متن را فورا طراحی و پردازش می کند. عملیات انعطاف پذیر و آسان

4. مواد کاربردی

مناسب برای برش بر روی صفحه یا لوله در فولاد ضد زنگ، فولاد کربنی، فولاد آلیاژی، فولاد بهار، آلومینیوم، مس، تیتانیوم و غیره. اثر پردازش عالی بر روی انواع فولاد آلیاژی سخت است.

5. زمینه های برنامه

به طور گسترده ای در پردازش ورق فلز، مواد فلزی، لوازم آشپزخانه، دستگاه با راندمان بالا، جعبه کنترل برق، قطعات خودرو، عینک، پوستر، صنایع دستی، نورپردازی و قطعات دقیق مورد استفاده قرار می گیرد.

6. اجزاء تجهیزات

مورد نام مشخصات تعداد
1 FL-3015 3000mm * 1500mm 1 مجموعه
2 لیزر فیبر 500 وات 1
3 سیستم CNC LASERCUT 1
4 لیزر برش سر USA lasermech 1
5 خنک کننده آب 1 مجموعه

7. اسناد فنی عرضه شده است

مورد اسناد فنی واحد مقدار
1 دستورالعمل های عملیاتی تنظیم 1
2 نرم افزار با استفاده از دستورالعمل تنظیم 1
3 نرم افزار ویژه لیزر برش تنظیم 1
4 صدور گواهینامه محصول تنظیم 1
5 لیست بسته بندی ماشین قطعه 1
