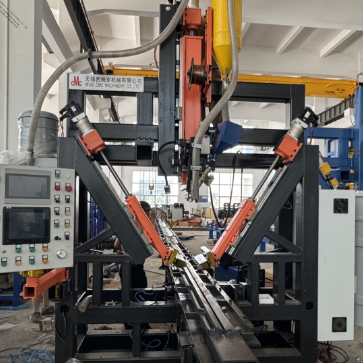

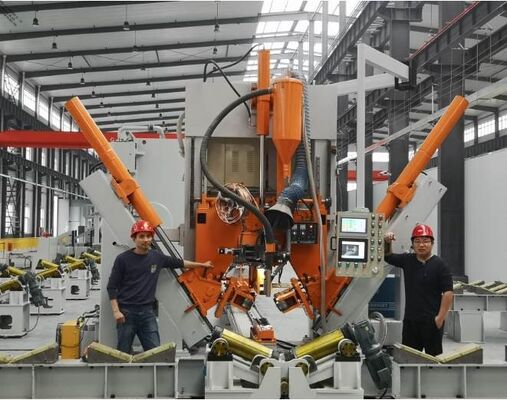

دستگاه جوش برقی قطب نازک برای قطب دایره و چند ضلعی / طول لوله 14000 میلی متر

دستگاه جوش درز تیر چراغ برق — مدل 340/14000

مرور کلی محصول

دستگاه جوش درز تیر چراغ برق مدل 340/14000 یک خط جوش اتوماتیک است که به طور ویژه برای تیرهای چراغ برق مخروطی (دایره‌ای و چندضلعی) یکپارچه طراحی شده است. این دستگاه تیر را به طور پیوسته از انتهای کوچک به انتهای بزرگ جوش می‌دهد و تقریباً هیچ طول جوش‌نخورده‌ای باقی نمی‌گذارد، که منجر به درزهای صاف و پایدار شده و کار دستی در فرآیندهای بعدی را به میزان قابل توجهی کاهش می‌دهد. این دستگاه مجهز به هر دو قابلیت جوش زیرپودری (SAW) و جوش محافظ با گاز CO2 است و قطر تیرهای 60 میلی‌متر تا 340 میلی‌متر و طول تیرهای تا 14000 میلی‌متر را پوشش می‌دهد.

ویژگی‌ها و مزایای کلیدی

1. جوشکاری اتوماتیک تمام طول— تیر را از انتهای کوچک تا انتهای پایین در کل ناحیه جوش می‌دهد و تقریباً هیچ طول جوش‌نخورده‌ای باقی نمی‌گذارد که کار دستی در فرآیند بعدی را به حداقل می‌رساند.
2. غلتک‌های گیره 8 مجموعه‌ای از تمام جهات— فشار را به طور مساوی روی سطح تیر توزیع می‌کند، فشار غلتک و خراش‌های سطح را کاهش می‌دهد؛ به خصوص برای جوشکاری تیرهای هشت‌ضلعی مناسب است.
3. سیلندرهای فشاری دو طرفه— نیروی بستن قوی برای بستن تیر فراهم می‌کند، ایده‌آل برای تیرهای با ضخامت زیاد و قطر کم.
4. چرخ دستی کشنده با بازگشت سریع موتوری— پس از جوشکاری با سرعت بالا به طور خودکار برمی‌گردد، بنابراین نیازی به هل دادن دستی نیست و شدت کار اپراتور را به میزان قابل توجهی کاهش می‌دهد.
5. دستگاه گیره پنوماتیک— سریع و ساده در مقایسه با گیره دستی. طراحی کششی به این معنی است که نیازی به اتصال سیم زمین جوشکاری به هر تیر قبل از جوشکاری نیست؛ سرعت جوشکاری پایدارتر است، با تغییر شکل جوش کمتر پس از جوشکاری، و عملکرد آسان‌تر.
6. دو فرآیند جوشکاری— پشتیبانی از هر دو جوش زیرپودری و جوش محافظ با گاز CO2 در یک دستگاه.
7. پشتیبانی غلتکی بی‌صدا از پشت (استاندارد)— بدون چرخ دستی پشتیبان از پشت و بدون نیاز به هل دادن دستی؛ بارگیری تیرها روی دستگاه را آسان‌تر می‌کند و نیروی انسانی را کاهش می‌دهد.
8. دستگاه هدایت تیر از پشت— موقعیت‌یابی دقیق را در طول فرآیند جوشکاری تضمین می‌کند.

کاربرد

این دستگاه برای جوشکاری درز اتوماتیک تیرهای چراغ برق مخروطی (دایره‌ای و چندضلعی) یکپارچه طراحی شده است. چرخ دستی، که توسط یک موتور با سرعت قابل تنظیم هدایت می‌شود، تیر چراغ برق را از انتهای کوچک به انتهای بزرگ می‌کشد، در حالی که سیلندر هیدرولیک، از طریق یک زنجیر مکانیکی و چرخ حلزونی، چرخ‌های گیره را برای بستن تیر و انجام جوشکاری همزمان فشار می‌دهد.

اجزای استاندارد دستگاه

• میز کار طولانی با سیستم محرکه چرخ‌دنده و شانه برای چرخ دستی کشنده
• چرخ دستی کشنده: موتور فرکانس با سرعت قابل تنظیم، سیستم محرکه، دستگاه هدایت و سیستم گیره پنوماتیک
• واحد گیره و جوش هیدرولیک: 8 مجموعه چرخ گیره برای تیرهای چندضلعی و مخروطی، به علاوه سیستم گیره هیدرولیک اضافی جانبی برای تیرهای با ضخامت زیاد
• سیستم جوشکاری: جوش زیرپودری و جوش محافظ با گاز CO2، شامل منبع تغذیه، سیستم تغذیه سیم، سیستم بازیابی فلاکس و سیم زمین جوشکاری
• پشتیبانی غلتکی بی‌صدا از پشت (استاندارد)
• سیستم هیدرولیک: پمپ دوگانه، موتور دوگانه، سیستم کنترل دوگانه
• سیستم پنوماتیک برای گیره تیر

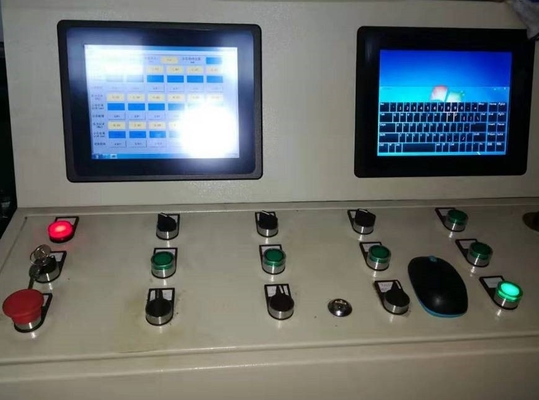

• سیستم کنترل الکتریکی: اینورتر فرکانس، پنل عملیاتی، کابل‌ها و غیره.

مشخصات فنی

توابع اختیاری و استاندارد

• سیلندرهای هیدرولیک اضافی دو طرفه— مناسب برای تیرهای چراغ برق با قطر کم و ضخامت زیاد یا تیرهای ساخته شده از ورق فولادی با استحکام کششی بالا؛ نیروی بستن قوی را در حین انجام جوشکاری درز به طور همزمان فراهم می‌کند.
• دستگاه بازگشت سریع چرخ دستی— پس از جوشکاری، دکمه را فشار دهید و چرخ دستی با سرعت بالا به سر جوش اصلی برمی‌گردد و به طور خودکار متوقف می‌شود (دستگاه‌های نوع دستی باید توسط اپراتورها به عقب هل داده شوند که کار فشرده و زمان‌بر است).
• واحد گیره پنوماتیک— آسان‌تر و بسیار سریع‌تر از گیره دستی. توجه: دستگاه‌های جوش تیر از نوع فشاری واحد گیره ندارند و نیاز به اتصال سیم زمین به هر تیر قبل از جوشکاری دارند؛ در مقایسه، دستگاه نوع کششی سرعت جوشکاری پایدارتر، انحنای جوش کمتر پس از جوشکاری را ارائه می‌دهد و نیازی به اتصال سیم زمین برای هر تیر نیست.
