محدوده قطر 500 ~ 2500mm,5G قطب، تک قطب، قطب بالا استخر بسته جوش ماشین

ماشین آلات آهنگر CNC

مدل: HM2500/13000

طراحی شده برای مونوپول، قطب بلند، قطب ارتباطات 5G

محدوده قطر: 500 ~ 2500mm، ضخامت:معمولا ، 6 ~ 20mm، طول: 13000mm

توجه: ماشین همچنین می تواند ضخامت بیشتری انجام دهد، اگر ضخامت 18 ~ 25mm، فرآیند پیشنهاد: انجام اولین جوش بسته ، سپس جوش سطح.

دستگاه جوش دو قوس سه سیم

دامنه کاربرد: مناسب برای جوشکاری خودکار بسته شدن طولی قطب متوسط، مانند قطب 5G، یک قطب، قطب بلند

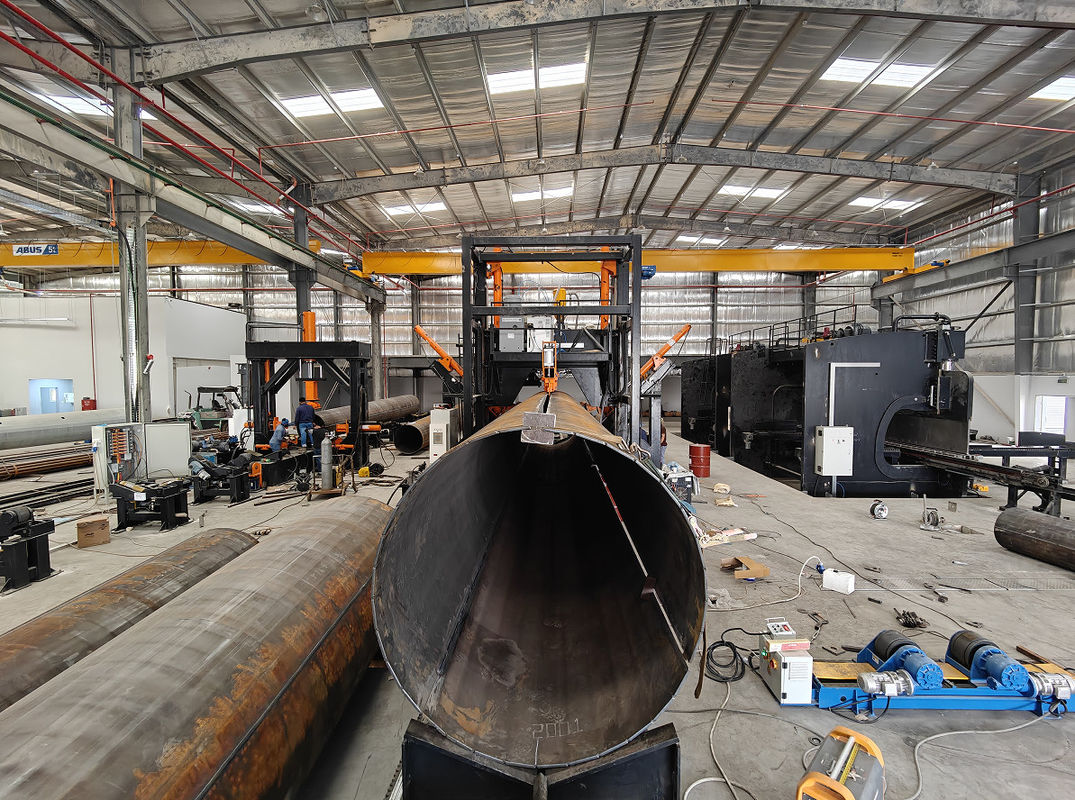

CNC POLE SHUT-WELDING MACHINE ، آن را مناسب برای یک پوسته یا دو پوسته نوع چند ضلعی و دایره ای قطب کوکی ((قطب مخروطی). آن خط جوش خودکار است،ساختار نوع گانتری ثابت است و دارای سیستم جوش است، V-شکل به طور کامل قطب طول dolly ((worktable) با سرو موتور برای سرعت تنظیم حرکت ، سیلندر هیدرولیک فشار چرخ کلیمپ برای بستن قطب و جوش در همان زمان.

برای دو قطب خیاط، هنگامی که جوش اولین خیاط به پایان می رسد، رول پایین بالا می رود و قطب را به موقعیت خیاط دیگر می چرخاند تا جوش خیاط دوم را آغاز کند.

ویژگی های اختصاصی:

1. تنظیم اتوماتیک CNC، سیستم CNC، با تغییر قطر قطب، به طور خودکار تنظیم فشار، به طور خودکار تنظیم موقعیت پای فشار،به طور خودکار با سرعت تغذیه و موقعیت مطابقت داردبرای اطمینان از جوشکاری صاف، بخیه جوشکاری را همیشه در حالت بسته نگه دارید.

2. سيستم کنترل سي ان سي خاص باعث مي شود سمت چپ و راست پا هماهنگي عملکرد بسیار خوب است

3بر اساس صلاحیت فرآیند قبلی، پس از جوش، هیچ چرخش در جوش قطب وجود ندارد،و هیچ نیازی به پرسنل به pry و چرخش میله در پشت ماشین به مرکز جوش.

4قطب بر روی میز کار شکل V قرار دارد و حرکت آن برای اطمینان از ثبات جوش سر و دم کنترل می شود.جوش دادن از سر تا دم به شدت طول دم که جوش داده نشده است را کاهش می دهد.

5. تعداد رول کلیمپ 3 مجموعه است ، مزیت آن کاهش فشار رول به سطح قطب ، و کاهش خراش روی سطح است.,قطب چند گوشه ای و قطب مخروطی. می تواند قطر مساوی یا مخروطی باشد.

6میز کار شکل V (Dolly) با عملکرد برگشت سریع موتور شده و شدت کار اپراتورها را کاهش می دهد.

7عملکرد جوش قوس غرق شده

8.با دستگاه هدایت قطب عقب، می توان آن را سازگار تنظیم کرد. در عملیات عملی، موقعیت بخیه جوش به ندرت تنظیم می شود، که شدت کار اپراتورها را کاهش می دهد.

9از طریق دوربین نصب شده بر روی سر ماشین، بخیه جوش بر روی صفحه صفحه کنترل اصلی منعکس می شود، که ردیابی بخیه جوش را ساده و آسان می کند.و کاهش شدت کار اپراتور برای نظارت بر جوش..

10فشار روغن خود توسعه یافته و سیستم CNC، باعث می شود قطب جوش گرد و تغییر شکل کوچک.

11برای دو قطب خياط، هنگامی که اولین خياط جوش تمام، رول پایین را به بالا و چرخش قطب به یک موقعیت خياط دیگر برای شروع جوش خياط دوم

12بارگیری و تخلیه در حالت جلو

13بلوک های مس داخلی که میزان نفوذ جوش را به شدت بهبود می بخشد. بلوک مس حاوی آب خنک کننده است.

14. اپراتور: يک نفر

15موارد اختیاری:

15.1 برای ضخامت صفحه بیشتر از 10mm، استفاده از دو قوس و سیم دوگانه (یا دو الکتریکی و سه سیم) جوش قوس غرق شده، DC + AC، جوش DC استفاده از جریان بالا و ولتاژ پایین،قوس DC نفوذ بزرگ را به دست می آورد، AC در حال حاضر نسبتا کوچک و ولتاژ قوس بالا را اتخاذ می کند، عرض فیوژن را افزایش می دهد و تشکیل جوش زیبا را به دست می آورد. دو برابر سرعت جوش،بهبود عملکرد جوش و کاهش مصرف برق..

15.2سیستم شبکه ای

عملکرد: به موقع به روز رسانی نرم افزار برای به دست آوردن بهترین و آخرین نرم افزار و داده های تجربه، که می تواند به مشتریان در تشخیص خطای از راه دور و تنظیم پارامتر از راه دور کمک کند.براي مشتريان راحت است که سريع تولید رو از سر بگيرن.15قطعات یدکی با ماشین

دستگاه شامل قسمت های زیر است:

• میز کاری V-type (Dolly) که با سرو کار می کند
• ریل های جلو و عقب برای میز V
• فریم گانتری اصلی
• سیستم محرک برای میز کار V
• واحد قفل هیدرولیکی ((شامل رول های قفل)
• سیستم جوش قوس غرق شده، با سیستم تغذیه سیم
• سیستم بازیابی جریان
• میله مس داخلی با سیستم خنک کننده آب
• سیستم عامل
• چرخنده قطب، دو جفت، روی چرخ
• سیستم هیدرولیک
• سیستم کنترل
