بزرگراه 12 متر / مینی نگهبان ریل ماشین سازی رول

بزرگراه 12 متر / مینی نگهبان ریل ماشین سازی رول

Brand Name:	CMC
MOQ:	۱ عدد
قیمت:	Negotiate
Payment Terms:	T/T L/C
Supply Ability:	50 مجموعه در هر ماه.

Detail Information

Product Description

Detail Information

محل منبع:

وکسي، چين

گواهی:

CE, ISO

نام:

دستگاه سازنده رول بزرگراه گاردرایل

سرعت:

8-12m / min

وزن:

65 کیلوگرم

ارتفاع محصول:

81 میلی متر ± 5 میلی متر

روش شکل گیری:

فرمول رول سرد

ولتاژ اصلی:

380v ، 50Hz

جزئیات بسته بندی:

کل بدن پوشیده شده با کیسه پلاستیکی. یا بر اساس نیاز مشتریان.

قابلیت ارائه:

50 مجموعه در هر ماه.

برجسته کردن:

دستگاه سازنده رول 12 متر در دقیقه

دستگاه سازنده رول 3.5 میلی متر Guardrail

Product Description

نمودار ساختار تجهیزات:

مزایای:

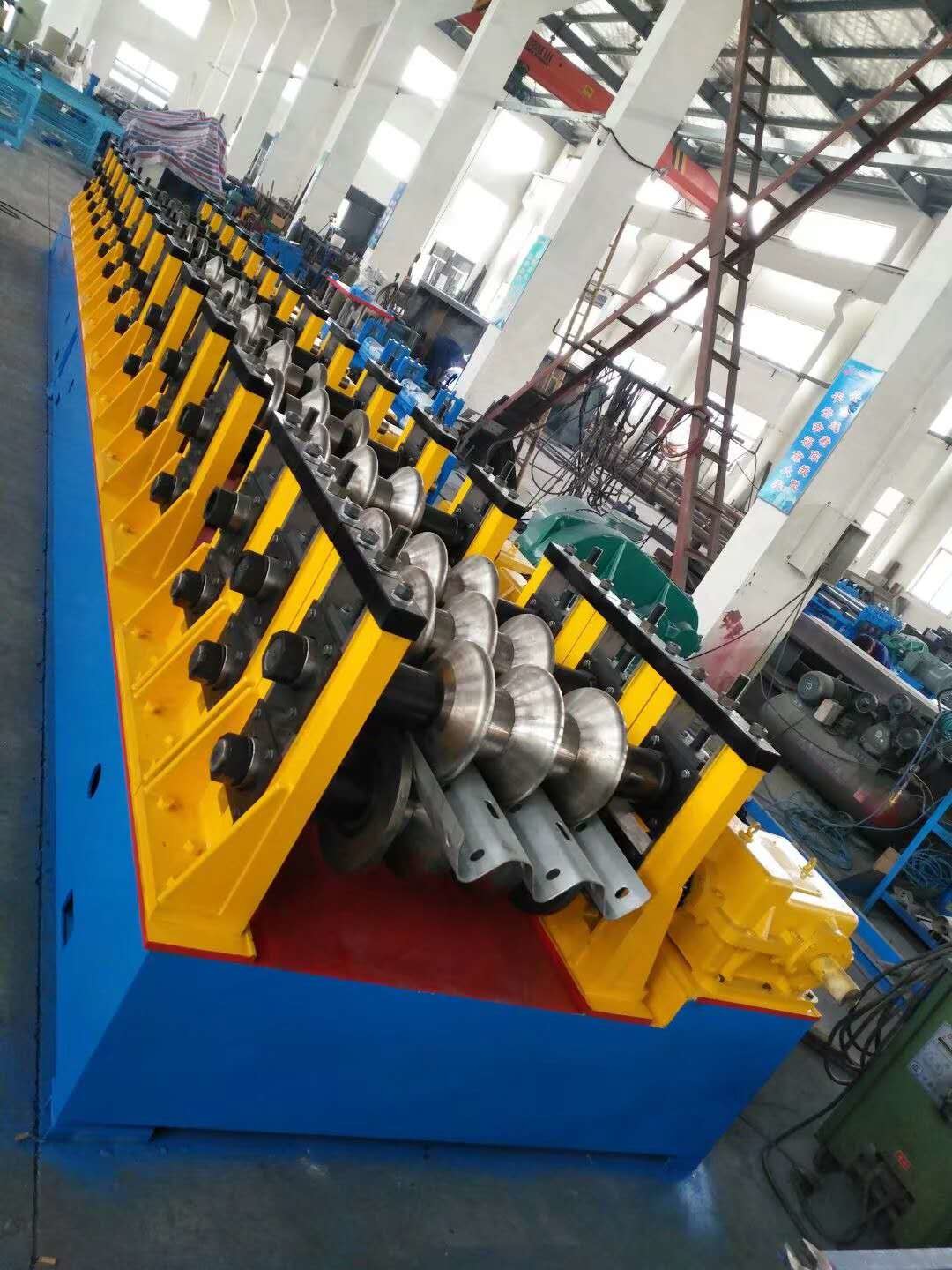

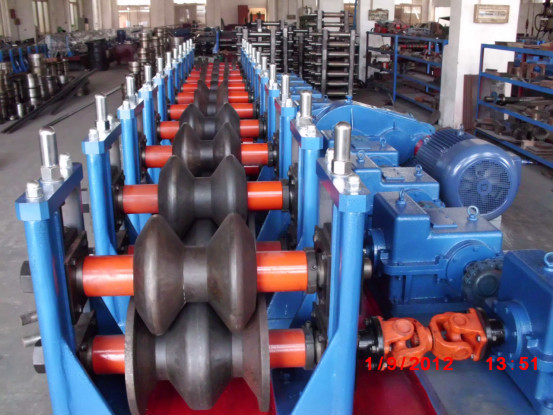

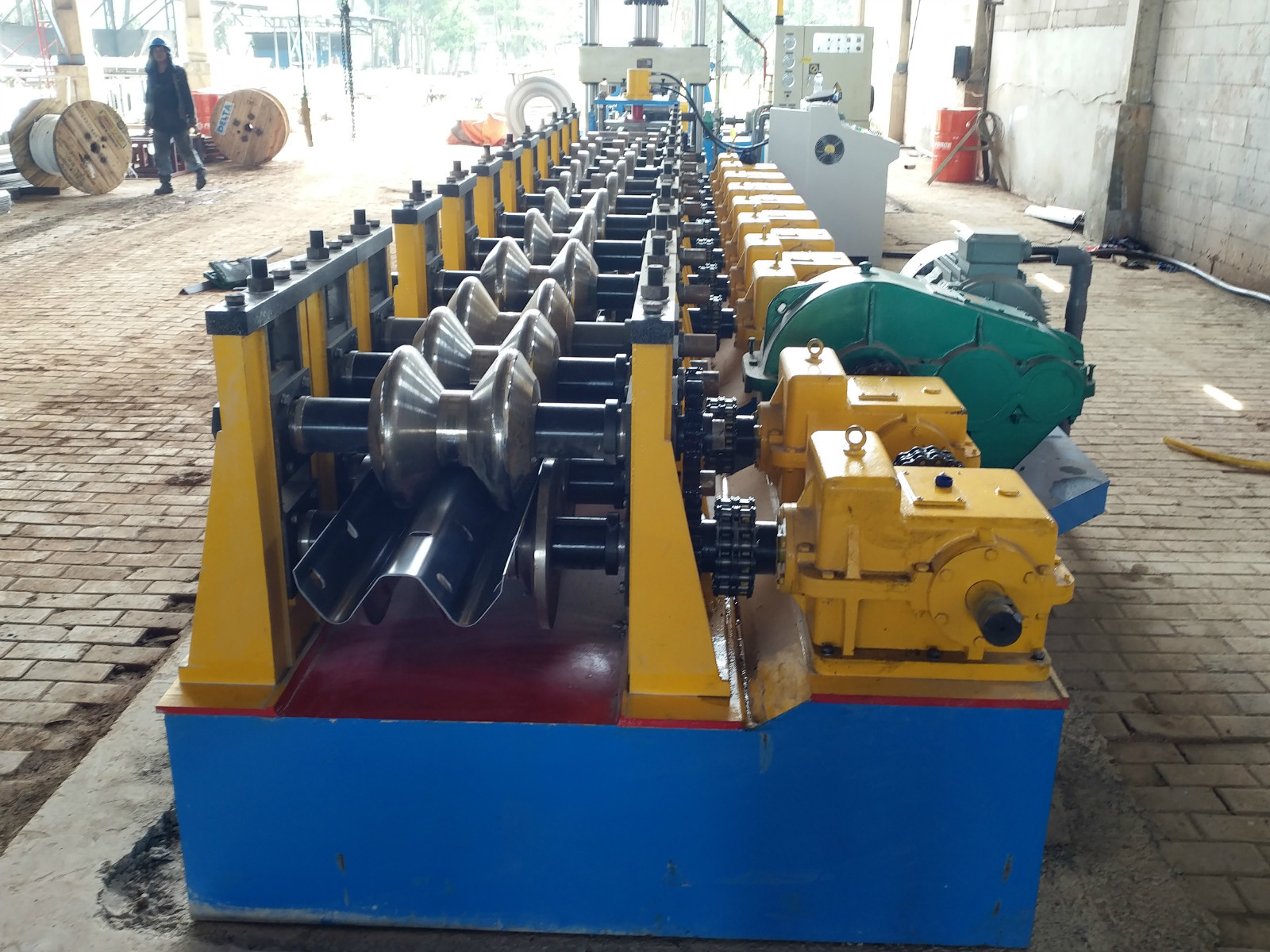

دو موج بزرگراه نگهدارنده رول تشکیل دستگاه

♥ ما به عنوان یک تولید کننده در انواع ماشین های تولید رول تخصص داریم.

♥ تجربه خوب 20 ساله برای ساخت ماشین رول.

♥ بهترین مواد و مؤلفه ها را برای صادرات بیش از 40 کشور انتخاب کنید.

♥ ارائه بهترین قیمت ، کیفیت مناسب و تحویل سریع.

نام محصول			دو موج بزرگراه نگهدارنده رول تشکیل دستگاه
نه	موارد		مولفه های	سخنان
1	مناسب مواد	تایپ کنید	GI / PPGI
		عرض	سفارشی
		ضخامت	1.5—3.5 میلی متر
2	تولید - محصول مشخصات فنی	طول	هر طول	برنامه ریزی شده
2	تولید - محصول مشخصات فنی	تحمل طول	mm 2 میلی متر
3	سرعت کار	8-12 متر در دقیقه		دستگاه استاندارد
4	سیستم کنترل	میتسوبیشی / زیمنس PLC و مبدل		سفارشی
5	حداکثر قدرت	حدود 30 کیلو وات		تا طراحی نهایی
6	وزن مجموع	حدود 15T		تا طراحی نهایی

پارامترهای دستگاه II.Basic

خصوصیات مکانیکی و مشخصات مواد اولیه

جنس: ورق گالوانیزه Q345B

ضخامت: 2.5 ～ 3.0 میلی متر

عرض: 450-476 میلی متر

وزن: 65 کیلوگرم

مشخصات محصولات

محصول: با طراحی محصول

عرض محصول: 310 میلی متر ± 5 میلی متر

ارتفاع محصول: 81 میلی متر 81 5 میلی متر

مشخصات محصول

روش شکل گیری: تشکیل رول سرد

سرعت تولید: m 10m / min

جهت تغذیه: خوراک سمت چپ

ولتاژ اصلی: 380V ، 50Hz

قدرت کل واحد: در حدود 20.7KW

بلبرینگ شافت درایو: 6026

بالابر توربو: SWL10-3 / 23-FU3

موتور اصلی درایو: YVP180M-4-15

کاهش دهنده: ZQ500-48.57

مواد کاغذ دیواری: A3

جنس شافت: 40

مواد قالب: Gcr15

III ، بررسی اجمالی ساختار تجهیزات

فریم تجهیزات توسط صفحه فولادی A3 پردازش می شود ، پس از پیری ، ساختار 3 غلتکی ، 1 بالاتنه و 2 پایین ، غلتک پایین یک ساختار ثابت را اتخاذ می کند ، غلتک بالایی تنظیم حرکت کشویی را تصویب می کند و 3 مجموعه از جعبه های توربین بادی هدایت می شود. برای اطمینان از هماهنگ سازی 3 مجموعه جعبه ، با استفاده از موتور برای تنظیم قسمت بالا و پایین جعبه توربین توسط یک میله اتصال به هم وصل می شود و 3 صفحه دیواره مستقل توسط یک شافت به هم وصل می شوند تا از موازی بودن کل دستگاه اطمینان حاصل شود.قطر شافت غلتک 110 میلی متر است.دو مجموعه قالب در سمت چپ و راست وجود دارد ، یکی برای قوس داخلی و دیگری برای قوس بیرونی و مجموعه ای از موتور اصلی 15KW.این دستگاه توسط دستگاه کاهنده ZQ500 هدایت می شود ، که شفت های پایین و راست و چپ را از طریق چرخ دنده ها هدایت می کند. ماژول چرخ دنده 10 متر است ، یکی برای هر چپ و راست. این محصول از طریق کنسول عملیات پردازش می شود.

IV ، لیست چک پیکربندی تجهیزات

نه

نام قسمت

تعداد

قالب سازی

یک مجموعه از هر طرف

موتور محرک 15KW

1 مجموعه

تشکیل شافت قالب

3 مجموعه

آسانسور توربو

3 مجموعه

موتور بالابر موتور

1 مجموعه

کاهنده ZQ500

1 مجموعه

کنسول برق

1 مجموعه

پیچ لنگر تجهیزات

1 مجموعه
