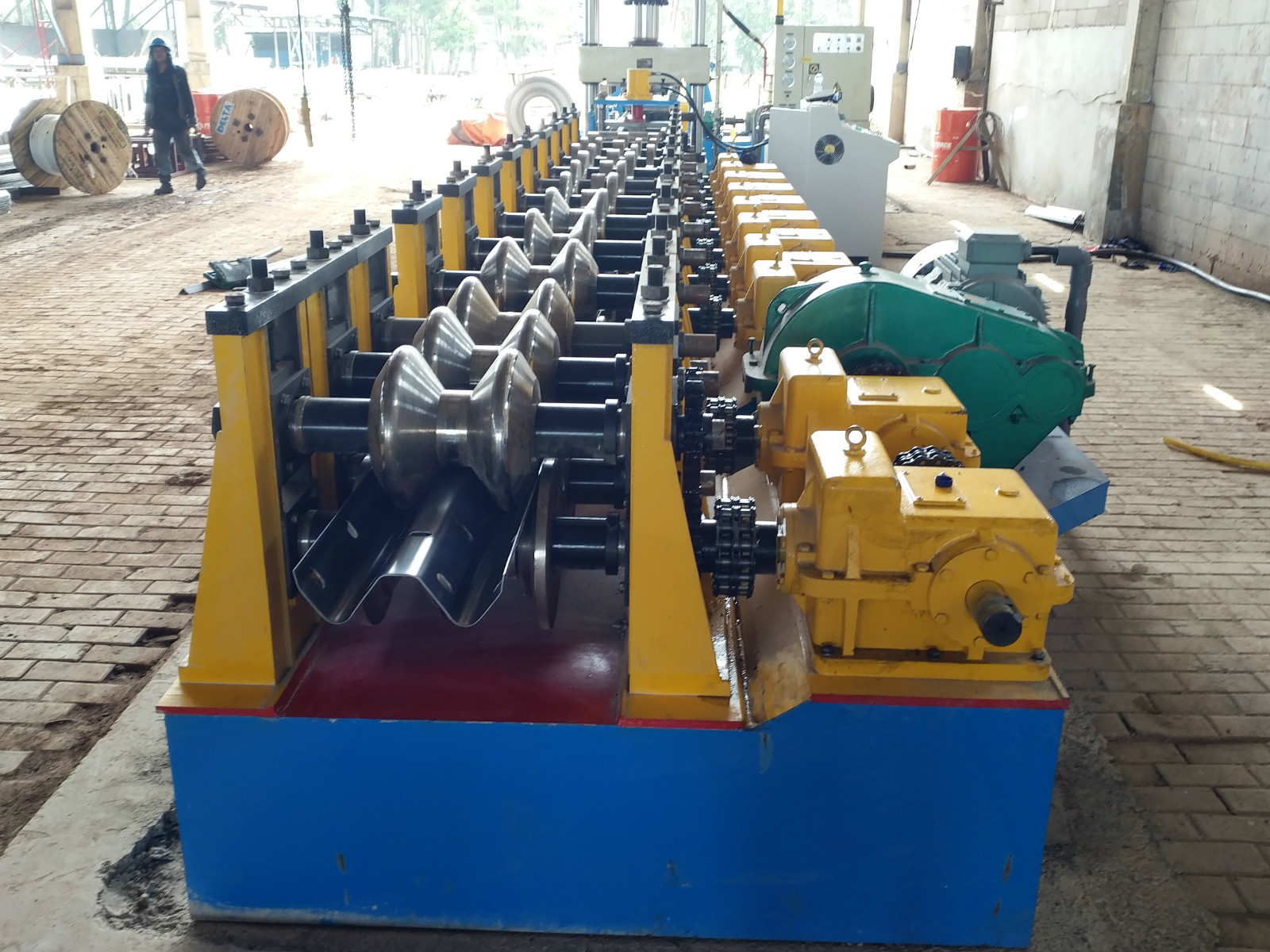

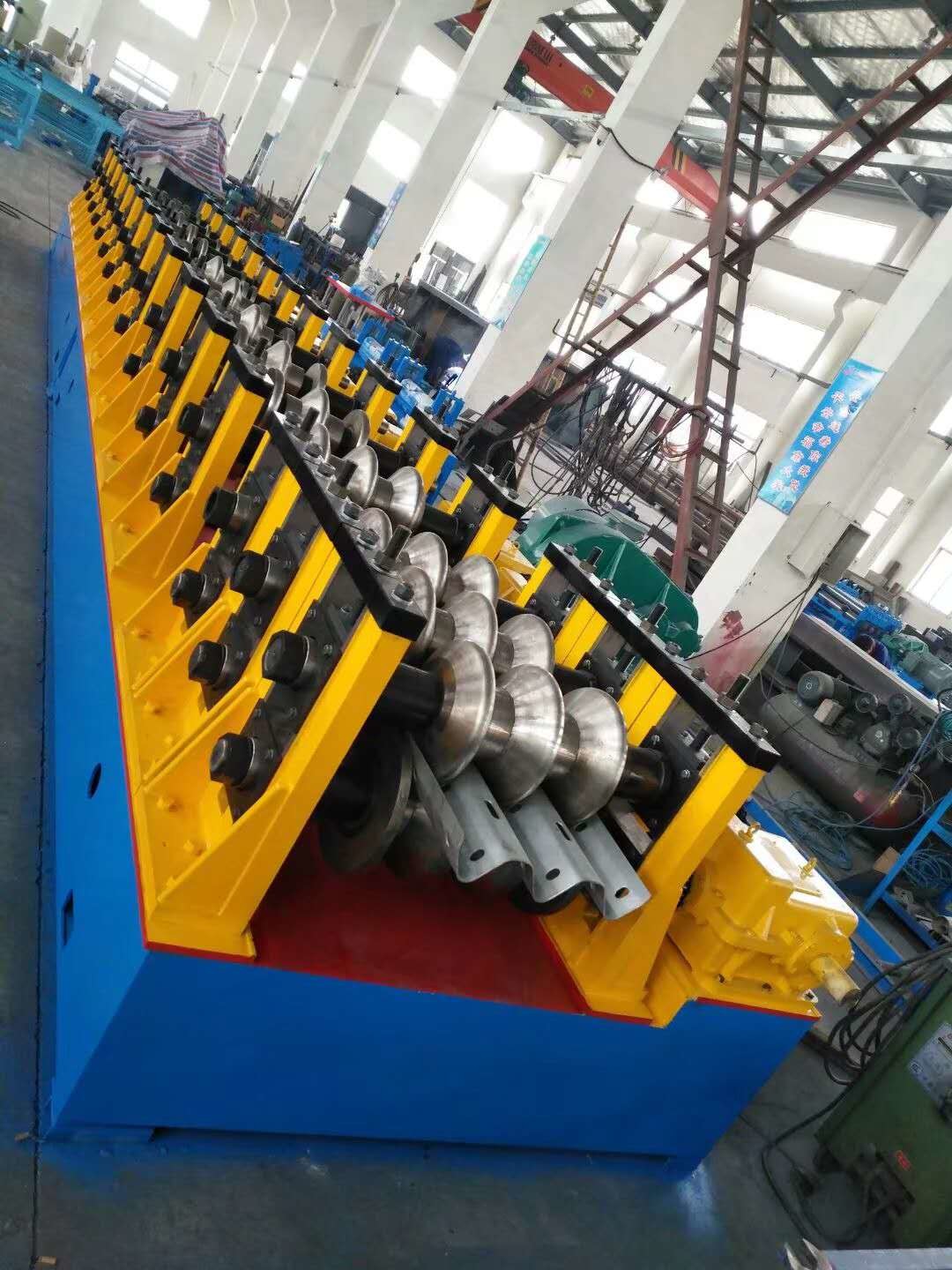

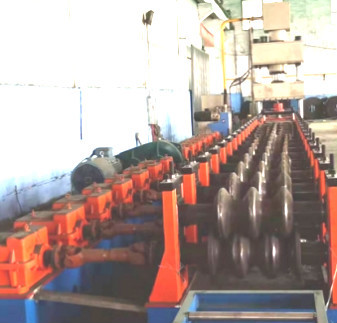

Gcr15 دستگاه سازنده رول 310 میلی متر Guardrail سفارشی

پارامترهای دستگاه I.Basic

1. خصوصیات مکانیکی و مشخصات مواد اولیه

جنس: ورق گالوانیزه Q345B

ضخامت: 2.5 ～ 3.0 میلی متر

عرض: 450-476 میلی متر

وزن: 65 کیلوگرم

مشخصات محصولات

محصول: با طراحی محصول

عرض محصول: 310 میلی متر ± 5 میلی متر

ارتفاع محصول: 81 میلی متر 81 5 میلی متر

مشخصات محصول

روش شکل گیری: تشکیل رول سرد

سرعت تولید: m 10m / min

جهت تغذیه: خوراک سمت چپ

ولتاژ اصلی: 380V ، 50Hz

قدرت کل واحد: در حدود 20.7KW

بلبرینگ شافت درایو: 6026

بالابر توربو: SWL10-3 / 23-FU3

موتور اصلی درایو: YVP180M-4-15

کاهش دهنده: ZQ500-48.57

مواد کاغذ دیواری: A3

جنس شافت: 40

مواد قالب: Gcr15

دوم ، بررسی اجمالی ساختار تجهیزات

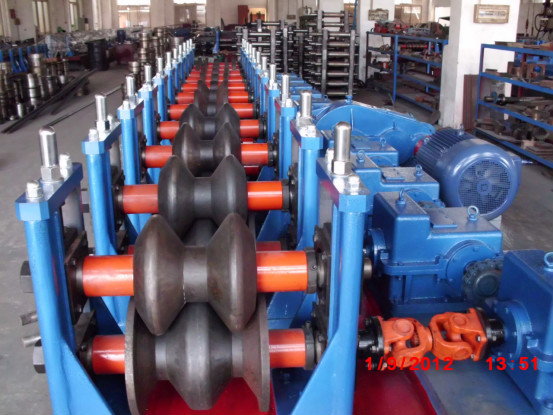

فریم تجهیزات توسط صفحه فولادی A3 پردازش می شود ، پس از پیری ، ساختار 3 غلتکی ، 1 بالاتنه و 2 پایین ، غلتک پایین یک ساختار ثابت را اتخاذ می کند ، غلتک بالایی تنظیم حرکت کشویی را تصویب می کند و 3 مجموعه از جعبه های توربین بادی هدایت می شود. برای اطمینان از هماهنگ سازی 3 مجموعه جعبه ، با استفاده از موتور برای تنظیم قسمت بالا و پایین جعبه توربین توسط یک میله اتصال به هم وصل می شود و 3 صفحه دیواره مستقل توسط یک شافت به هم وصل می شوند تا از موازی بودن کل دستگاه اطمینان حاصل شود.قطر شافت غلتک 110 میلی متر است.دو مجموعه قالب در سمت چپ و راست وجود دارد ، یکی برای قوس داخلی و دیگری برای قوس بیرونی و مجموعه ای از موتور اصلی 15KW.این دستگاه توسط دستگاه کاهنده ZQ500 هدایت می شود ، که شفت های پایین و راست و چپ را از طریق چرخ دنده ها هدایت می کند. ماژول چرخ دنده 10 متر است ، یکی برای هر چپ و راست. این محصول از طریق کنسول عملیات پردازش می شود.

III ، لیست چک پیکربندی تجهیزات
