دستگاه تشکیل دهنده رول CE 476mm Guardrail برای ورق ضخامت 4 میلی متر

دستگاه تشکیل دهنده رول CE 476mm Guardrail برای ورق ضخامت 4 میلی متر

Brand Name:	CMC
MOQ:	۱ عدد
قیمت:	Negotiate
Payment Terms:	T/T L/C، D/P
Supply Ability:	50 مجموعه در هر ماه.

Detail Information

Product Description

Detail Information

محل منبع:

Wuxi، چین

گواهی:

CE, ISO

وضعیت:

جدید

محل مبدا::

WUXI ، چین

ضخامت:

2.5 ～ 3.0 میلی متر

عرض:

450-476 میلی متر

صنایع قابل استفاده:

کارهای ساختمانی

رنگ:

تعریف شده توسط کاربر

جزئیات بسته بندی:

کل بدن پوشیده شده با کیسه پلاستیکی. یا بر اساس نیاز مشتریان.

قابلیت ارائه:

50 مجموعه در هر ماه.

برجسته کردن:

دستگاه سازنده رول 4 میلی متر Guardrail

دستگاه ریلی محافظ 476 میلی متر

Product Description

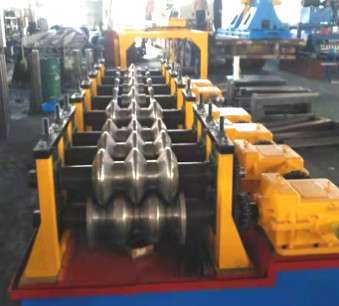

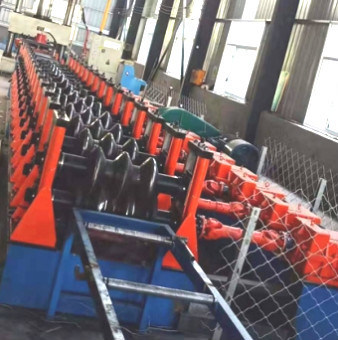

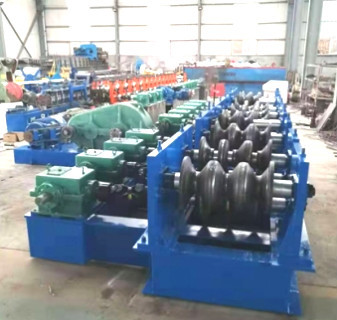

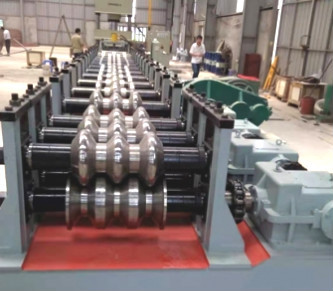

دستگاه تشکیل دهنده رول محافظ برای ورق ضخامت 4 میلی متر

ما یک تولید کننده حرفه ای هستیم که در زمینه طراحی و تولید انواع ماشین آلات با دقت بالا ، فن آوری hight ، حرفه ای و طراحی غلتکی سرد مشغول فعالیت هستیم.ما با استفاده از فناوری پیشرفته و ترکیب نرم افزار طراحی COPRA ، ما قادر به ساختن استانداردهای بین المللی برای مشتریان خود هستیم.

دستگاه

آ.ضخامت: 2.5 - 4mm (± 0.2 میلی متر) ، عرض: 750 میلی متر ± 5 میلی متر ،
استحکام b.Yield 235Mpa است ، خم کناری کمتر از 10 میلی متر (پایه 5 میلی متر) ،
c.Coil قطر داخلی: φ508 ～ φ600mm؛قطر داخلی سیم پیچ: 181800mm ،
d. وزن کویل: ≤10T

پارامترهای دستگاه I.Basic

خصوصیات مکانیکی و مشخصات مواد اولیه
جنس: ورق گالوانیزه Q345B
ضخامت: 2.5 ～ 3.0 میلی متر
عرض: 450-476 میلی متر
وزن: 65 کیلوگرم
مشخصات محصولات
محصول: با طراحی محصول
عرض محصول: 310 میلی متر ± 5 میلی متر
ارتفاع محصول: 81 میلی متر 81 5 میلی متر
مشخصات محصول
روش شکل گیری: تشکیل رول سرد
سرعت تولید: m 10m / min
جهت تغذیه: خوراک سمت چپ
ولتاژ اصلی: 380V ، 50Hz
قدرت کل واحد: در حدود 20.7KW
بلبرینگ شافت درایو: 6026
بالابر توربو: SWL10-3 / 23-FU3
موتور اصلی درایو: YVP180M-4-15
کاهش دهنده: ZQ500-48.57
مواد کاغذ دیواری: A3
جنس شافت: 40
مواد قالب: Gcr15

دوم ، بررسی اجمالی ساختار تجهیزات

فریم تجهیزات توسط صفحه فولادی A3 پردازش می شود ، پس از پیری ، ساختار 3 غلتکی ، 1 بالاتنه و 2 پایین ، غلتک پایین یک ساختار ثابت را اتخاذ می کند ، غلتک بالایی تنظیم حرکت کشویی را تصویب می کند و 3 مجموعه از جعبه های توربین بادی هدایت می شود. برای اطمینان از هماهنگ سازی 3 مجموعه جعبه ، با استفاده از موتور برای تنظیم قسمت بالا و پایین جعبه توربین توسط یک میله اتصال به هم وصل می شود و 3 صفحه دیواره مستقل توسط یک شافت به هم وصل می شوند تا از موازی بودن کل دستگاه اطمینان حاصل شود.قطر شافت غلتک 110 میلی متر است.دو مجموعه قالب در سمت چپ و راست وجود دارد ، یکی برای قوس داخلی و دیگری برای قوس بیرونی و مجموعه ای از موتور اصلی 15KW.این دستگاه توسط دستگاه کاهنده ZQ500 هدایت می شود ، که شفت های پایین و راست و چپ را از طریق چرخ دنده ها هدایت می کند. ماژول چرخ دنده 10 متر است ، یکی برای هر چپ و راست. این محصول از طریق کنسول عملیات پردازش می شود.

III ، لیست چک پیکربندی تجهیزات

نه

نام قسمت

تعداد

قالب سازی

یک مجموعه از هر طرف

موتور محرک 15KW

1 مجموعه

تشکیل شافت قالب

3 مجموعه

آسانسور توربو

3 مجموعه

موتور بالابر موتور

1 مجموعه

کاهنده ZQ500

1 مجموعه

کنسول برق

1 مجموعه

پیچ لنگر تجهیزات

1 مجموعه
