جزئیات محصول:
|
| نوع کاشی:: | فولاد | محل مبدا:: | Wuxi ، چین |
|---|---|---|---|
| ظرفیت تولید:: | 8-12m / min | وضعیت:: | جدید |
| طریقه استفاده:: | پرتوی ساختمانی | ابعاد (L * W * H):: | 12800mm * 1.55mm * 1.3mm |
| برجسته: | ماشین سازنده راه آهن 8 متر / مینی گارد,دستگاه تشکیل دهنده رول گاردرایل 748 میلی متر |
||

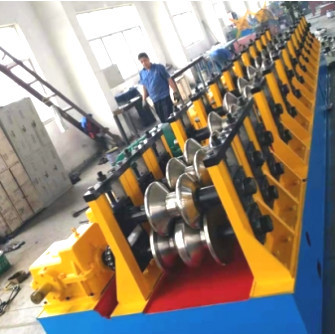

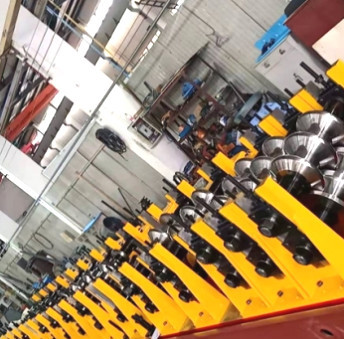

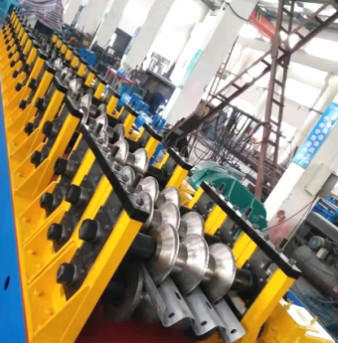

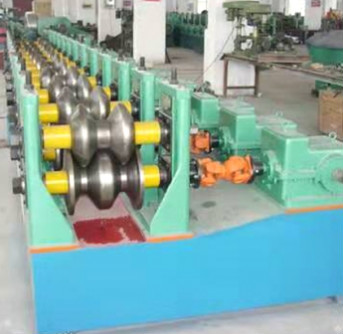

2 دستگاه و 3 موج محافظ رول دستگاه تشکیل دهنده
ما با ارائه خدمات حمل و نقل برای دو موج ماشین رول غلتکی بزرگراه نورد سرد
1. ماشین آلات برای بارگیری به یک ظرف 20/40 فوت نیاز دارند.
2.ما تکنسین های حرفه ای برای بارگیری داریم تا مطمئن شویم دستگاه آسیبی ندارد.
3. لطفا نزدیکترین نام بندر را به ما ارائه دهید ، ما هزینه حمل و نقل را جویا خواهیم شد و ترتیب حمل را برای شما ترتیب می دهیم.
مشخصات شخصی
| مورد: | مشخصات: | یادداشت: | |
| 1. اطلاعات مربوط به مواد اولیه | مواد مناسب: | کویل گالوانیزه | |
| عرض: | 748 میلی متر | ||
| ضخامت: | 2.5-3.5 میلی متر | ||
| قدرت عملکرد: | Q235A HR | ||
| مشخصات 2. تولید | به عنوان پرونده مفصل است | ||
| 3. قدرت مورد نیاز: | نیروی اصلی: | 22kw دو مجموعه |
با مخترع (استاندارد عادی) |
| قدرت برش: |
15.5kw (فشار: 25mpa) برش 3 عدد |
||
| سرعت دستگاه: | 10-15 متر در دقیقه | ||
|
کوئل هیدرولیک: |
بارگذاری: | 5 تن | قدرت اصلی: 3kw |
| قطر داخلی | 508 میلی متر | ||
| نوع: | نوع خودکار | ||
|
مشخصات 6.Mine: |
ساختار: | پرتو 400I |
روش تبدیل: جعبه دنده با شافت |
| ایستگاه های رول: |
20 ایستگاه رول (با غلتک های 6 عدد برای قطر تراز کردن: 80 میلی متر) |
||
| ضخامت تقسیم: | 22 میلی متر | ||
| قطر شافت: | 110 میلی متر ، | ||
| جنس شافت: | جعلی 45 # فولاد | ||
| نوع برش: | برش اره | ||
| جنس غلتک: |
CR12 با عملیات حرارتی: HRC58-62 |
||
| اندازه دستگاه: | 15.5 * 1.0 * 1.5meters | ||
| جنس قالب پانچ: | Cr12 ، هیدرولیک قبل از مشت زدن | ||
| اندازه های زنجیره ای: |
2.0 اینچ |
||
ما ارائه دهنده خدمات برتر برای دو موج سرد غلتک بزرگراه رول تشکیل دستگاه
1. مدت پرداخت: 30٪ توسط T / T به عنوان پیش پرداخت پرداخت می شود ، بقیه 70٪ پس از بازرسی توسط خریدار در کارخانه فروشنده در حالی که قبل از تحویل.پس از اتمام تولید ، ما دستگاه را بازرسی می کنیم و به خریدار اطلاع می دهیم ، خریدار شخص را برای بازرسی از کالاها می فرستد ، سپس قبل از ارسال ، کل پرداخت را پرداخت می کند.
2. زمان تحویل: ما تضمین می کنیم که تجهیزات ظرف مدت 30 روز کاری پس از دریافت واریز برای حمل و نقل آماده خواهند بود.
خدمات پس از فروش: ما می توانیم تکنیکی را به کشور خود بفرستیم تا در صورت نیاز دستگاه را نصب کنید.خریدار باید هزینه اضافی را بپردازد ، از جمله: ویزا ، بلیط مسافرت دور ، اقامت ، حقوق 100 ~ 120 دلار در روز.
نمودار ساختار تجهیزات:
پارامترهای دستگاه III.Basic
جنس: ورق گالوانیزه Q345B
ضخامت: 2.5 ～ 3.0 میلی متر
عرض: 450-476 میلی متر
وزن: 65 کیلوگرم
مشخصات محصولات
محصول: با طراحی محصول
عرض محصول: 310 میلی متر ± 5 میلی متر
ارتفاع محصول: 81 میلی متر 81 5 میلی متر
مشخصات محصول
روش شکل گیری: تشکیل رول سرد
سرعت تولید: m 10m / min
جهت تغذیه: خوراک سمت چپ
ولتاژ اصلی: 380V ، 50Hz
قدرت کل واحد: در حدود 20.7KW
بلبرینگ شافت درایو: 6026
بالابر توربو: SWL10-3 / 23-FU3
موتور اصلی درایو: YVP180M-4-15
کاهش دهنده: ZQ500-48.57
مواد کاغذ دیواری: A3
جنس شافت: 40
مواد قالب: Gcr15
IV ، بررسی اجمالی ساختار تجهیزات
فریم تجهیزات توسط صفحه فولادی A3 پردازش می شود ، پس از پیری ، ساختار 3 غلتکی ، 1 بالاتنه و 2 پایین ، غلتک پایین یک ساختار ثابت را اتخاذ می کند ، غلتک بالایی تنظیم حرکت کشویی را تصویب می کند و 3 مجموعه از جعبه های توربین بادی هدایت می شود. برای اطمینان از هماهنگ سازی 3 مجموعه جعبه ، با استفاده از موتور برای تنظیم قسمت بالا و پایین جعبه توربین توسط یک میله اتصال به هم وصل می شود و 3 صفحه دیواره مستقل توسط یک شافت به هم وصل می شوند تا از موازی بودن کل دستگاه اطمینان حاصل شود.قطر شافت غلتک 110 میلی متر است.دو مجموعه قالب در سمت چپ و راست وجود دارد ، یکی برای قوس داخلی و دیگری برای قوس بیرونی و مجموعه ای از موتور اصلی 15KW.این دستگاه توسط دستگاه کاهنده ZQ500 هدایت می شود ، که شفت های پایین و راست و چپ را از طریق چرخ دنده ها هدایت می کند. ماژول چرخ دنده 10 متر است ، یکی برای هر چپ و راست. این محصول از طریق کنسول عملیات پردازش می شود.
V ، لیست چک پیکربندی تجهیزات
| نه |
نام قسمت |
تعداد |
| 1 |
قالب سازی |
یک مجموعه از هر طرف |
| 2 |
موتور محرک 15KW |
1 مجموعه |
| 3 |
تشکیل شافت قالب |
3 مجموعه |
| 4 |
آسانسور توربو |
3 مجموعه |
| 5 |
موتور بالابر موتور |
1 مجموعه |
| 6 |
کاهنده ZQ500 |
1 مجموعه |
| 7 |
کنسول برق |
1 مجموعه |
| 8 |
پیچ لنگر تجهیزات |
1 مجموعه |
