| نام تجاری: | CMC |
| مقدار تولیدی: | ۱ عدد |
| قیمت: | According to requirements |
| توانایی عرضه: | بیگاری |

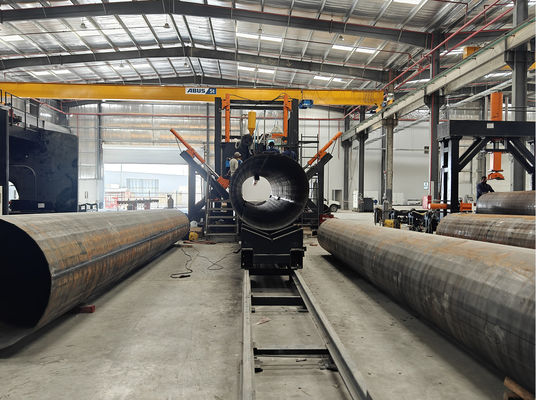

دستگاه جوشکاری بلند و تک قطب، حداکثر قطر 2200mm
HIGHMAST POLE و MONOPOLE SHUT-WELDING MACHINE ، آن را مناسب برای یک پوسته یا دو پوسته نوع چند ضلعی و دایره ای قطب مخروطی است. آن خط جوش خودکار است،ساختار نوع گانتری ثابت است و دارای سیستم جوش است، تمام قطب طول trolly با موتور SERVO برای سرعت تنظیم حرکت ، سیلندر هیدرولیک فشار چرخ کلیمپ برای بستن قطب و انجام جوش در همان زمان.
برای دو قطب خیاط، هنگامی که جوش اولین خیاط به پایان می رسد، رول پایین بالا می رود و قطب را به موقعیت خیاط دیگر می چرخاند تا جوش خیاط دوم را آغاز کند.
دستگاه شامل موارد زیر است:
میز کاری بلند برای جابجایی تراک و چوب
واحد اصلی گانتری
سیستم راننده برای جابجایی ترویلی چوبی
قفل های هیدرولیکی (از جمله چرخ های قفل برای قطب)
سیستم جوش قوس زیر آب، از جمله سیستم تغذیه سیم جوش.
سیستم بازیابی جریان

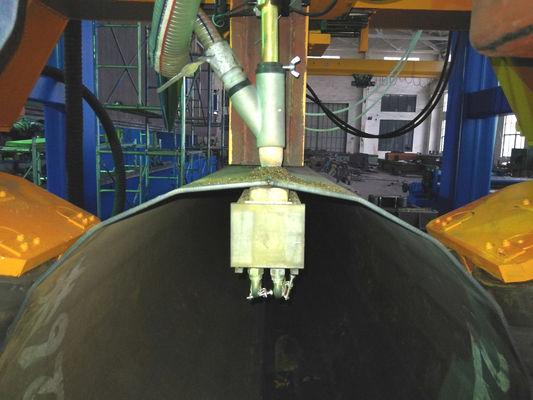

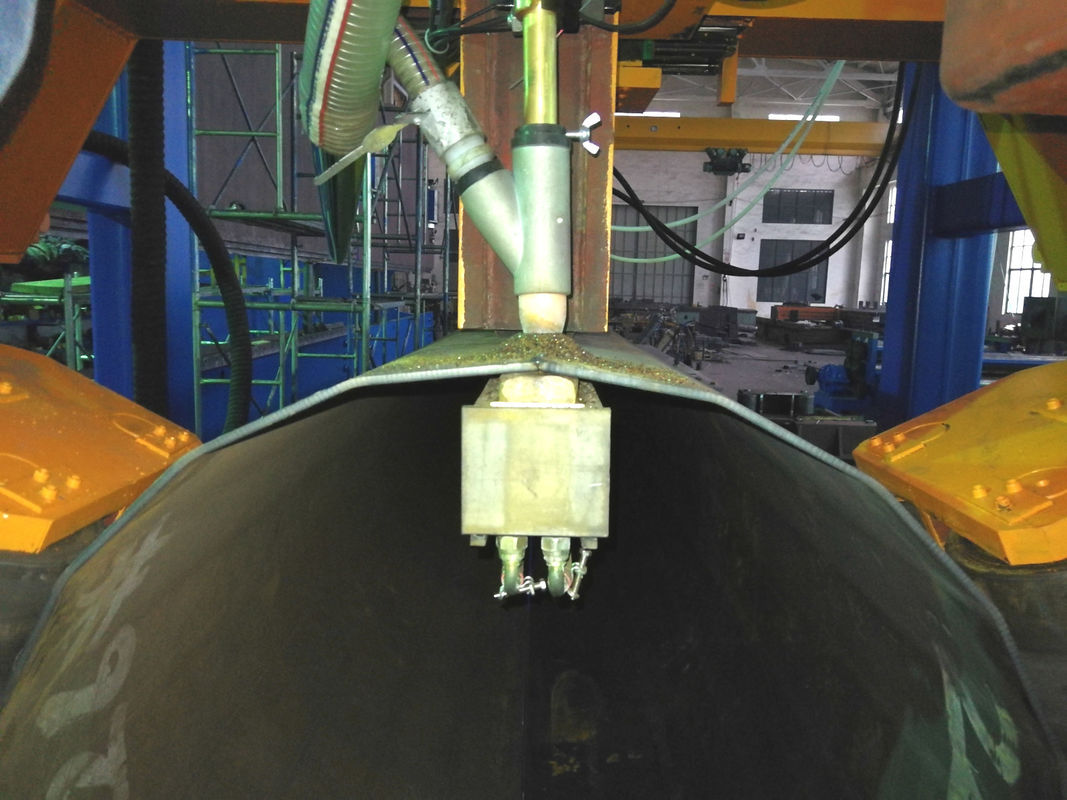

میله مس داخلی با سیستم خنک کننده آب
رولر های بلند 2 واحد
سیستم هیدرولیک
سیستم کنترل
| ویژگی های فنی | ||
| 1 | قطر قابل استفاده | ۳۰۰ تا ۲۲۰۰ میلی متر |
| 2 | طول قابل استفاده | 18000 میلی متر |
| 3 | ضخامت قطب | 5 تا 25 میلی متر |
| 4 | تعداد پا های قفل کننده | 3 واحد |
| 5 | قدرت موتور پمپ | 5.5 KW |
| 6 | موتور جابجا کننده برای ترویلی | 7KW، AC servo |
| 7 | محرک حرکت عمودی | 2000 میلی متر |
| 8 | نیروی کار حرکت عمودی | ۳۹ تن ((۲ عدد سیلندر x۱۹.۵ تن)) |
| 9 | نیروی کار مسافرت جانبی | 32 تن × 2 تکه |
| 10 | دستگاه جوش |
پیکربندی استاندارد: جوش دو قوس دو سیم دو قوس زیر آب منبع برق جوش قوس زیر آب DC مدل ZD5-1250B: قدرت ورودی AC380V، سه فاز، 50Hz ظرفیت ورودی نامی 88KVA جریان خروجی DC250A DC1250A مدت زمان بارگذاری 100٪ منبع برق جوش قوس غرق شده با جریان متناوب مدل BXL5-1250: قدرت ورودی AC380V، دو فاز، 50Hz ظرفیت ورودی نامی 110KVA جریان خروجی DC250A DC1250A مدت زمان بارگذاری 60٪ برند دستگاه جوش: Tangshan Kaiyuan |
|
دستگاه جوش گزینه: لینکلن، ایالات متحده |
جوش دو قوس دو سیم دو قوس زیر آب منبع برق جوش قوس زیر آب DC مدل DC-1000 تغذیه سیم: NA3 کنترل کننده: NA3 منبع برق جوش قوس زیر آب AC-1200 تغذیه سیم: NA3 کنترل کننده: NA4 |
|
| 11 | قطر سیم جوش | 3 ~ 5mm سیم جوش، با توجه به ضخامت قطب برای انجام انتخاب |
| 12 | سرعت کار | 0.2~1m/min (توجه: سرعت ضخامت مختلف متفاوت خواهد بود) |
| 13 | جهت جوش | شروع جوش از پايه پايه بزرگ تا پايه پايه پايه بالاي شاخه. |
| 14 | قابلیت نفوذ | ۹۰ درصد |
| 15 | عناصر اصلی برق | شنایدر (مارک فرانسه) |
| 16 | PLC | زیمنس |
| 17 | برند موتور اصلی (برای پمپ هیدرولیک) | زیمنس |
| 18 | موتور سرو | زیمنس |
| 19 | قدرت جوشاندن برند و مدل |
جوش قوس زیر آب کایویان (فابریکه پاناسونیک جانپان در چین) گزینه: لینکلن، ایالات متحده |
| 20 | وزن | 30 تن |
| 21 | اندازه های کلی (ملی متر) | 43000x6500x5500 میلی متر (LXWXH) |
