| نام تجاری: | CMC |
| مقدار تولیدی: | ۱ عدد |
| قیمت: | Negociate |
| شرایط پرداخت: | TT، LC، FOB، CIF |
| توانایی عرضه: | بیگاری |

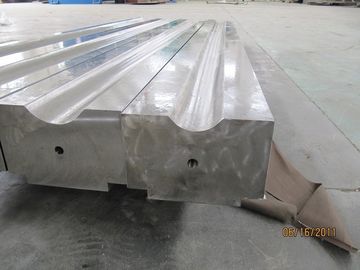

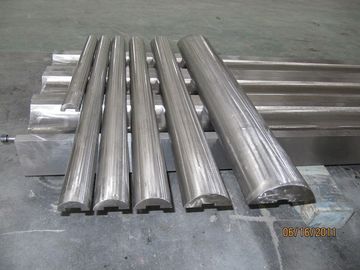

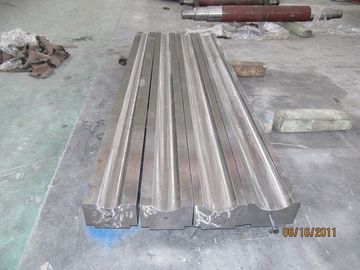

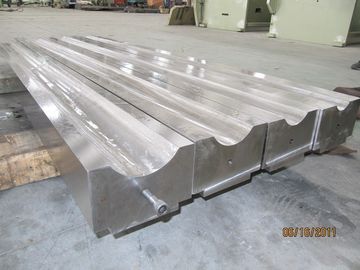

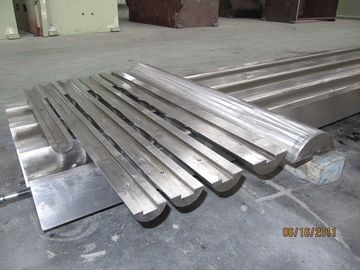

ابزار ماشین فشار ترمز / مرطوب کننده برای قطب جاده معمولی / داربست بالا / قطب تک قطب
جزئیات سریع:
| نام | نام دیگر | نام تجاری | CMC |
| ابزار قطب روشن گرد/ دایره ای/ مخروطی برای دستگاه ترمز فشار برای خم کردن قطب دایره ای |
|
ویژگی | در یک مجموعه از ابزارها می تواند دو نرخ تراز داشته باشد: 11/1100 و 12.5/1000، طول کامل 16 متر. در کل کلمه، قطب 95٪ نرخ 11/11000، 5٪ 12.5/1100 است |
| ظرفیت | تا حداقل 60 میلی متر باشد | مزایا | با این ابزار مخروطی، قطب نور بسیار گرد است |
کاربرد:
ساخت قطب نور مخروطی بر روی ترمز فشار CNC
مشخصات
| ابزار قطب نور مخروطی | ||||||||||||||||
| برای ابزار پایین، یک طرف با نرخ تراکم 11/1000 | ||||||||||||||||
| طول ابزار | 16 | m | ||||||||||||||
| نرخ تراکم: | 11 | /1000 | ||||||||||||||
| OD در قسمت کوچک: | 60 | mm | ||||||||||||||
| -بزرگ ترين حد افراط: | 236 | mm | ||||||||||||||
| ضخامت استخوان: | 4 | mm | ||||||||||||||
| می تونه این اندازه ی نور را داشته باشه. | ||||||||||||||||
| طول قطب نور، قطر بیرونی انتهای کوچک، جدول قطر خارجی انتهای بزرگ | ||||||||||||||||
| OD انتهای کوچک (ملی متر) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| طول قطب (m) | جدول قطر بیرونی انتهای بزرگ (ملی متر) | |||||||||||||||
| 2 | 82 | 92 | 102 | 112 | 122 | 132 | 142 | 152 | 162 | 172 | 182 | 192 | 202 | 212 | 222 | 232 |
| 3 | 93 | 103 | 113 | 123 | 133 | 143 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | |
| 4 | 104 | 114 | 124 | 134 | 144 | 154 | 164 | 174 | 184 | 194 | 204 | 214 | 224 | 234 | ||
| 5 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | |||
| 6 | 126 | 136 | 146 | 156 | 166 | 176 | 186 | 196 | 206 | 216 | 226 | 236 | ||||
| 7 | 137 | 147 | 157 | 167 | 177 | 187 | 197 | 207 | 217 | 227 | ||||||
| 8 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | |||||||
| 9 | 159 | 169 | 179 | 189 | 199 | 209 | 219 | 229 | ||||||||
| 10 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | |||||||||
| 11 | 181 | 191 | 201 | 211 | 221 | 231 | ||||||||||
| 12 | 192 | 202 | 212 | 222 | 232 | |||||||||||
| ابزار قطب نور مخروطی | ||||||||||||||||
| برای ابزار پایین، یک طرف با نرخ کوبی 12.5/1000 | ||||||||||||||||
| طول ابزار | 16 | m | ||||||||||||||
| نرخ تراکم: | 12.5 | /1000 | ||||||||||||||
| OD در قسمت کوچک: | 60 | mm | ||||||||||||||
| -بزرگ ترين حد افراط: | 260 | mm | ||||||||||||||
| ضخامت استخوان: | 4 | mm | ||||||||||||||
| می تونه این اندازه ی نور را داشته باشه. | ||||||||||||||||
| طول قطب نور، قطر بیرونی انتهای کوچک، جدول قطر خارجی انتهای بزرگ | ||||||||||||||||
| OD انتهای کوچک (ملی متر) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| طول قطب (m) | جدول قطر بیرونی انتهای بزرگ (ملی متر) | |||||||||||||||
| 2 | 85 | 95 | 105 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 |
| 3 | 98 | 108 | 117.5 | 128 | 138 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 |
| 4 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 |
| 5 | 123 | 133 | 142.5 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | 243 | 253 | ||
| 6 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | |||
| 7 | 148 | 158 | 167.5 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 | 258 | ||||
| 8 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | |||||
| 9 | 173 | 183 | 192.5 | 203 | 213 | 223 | 233 | 243 | 253 | |||||||
| 10 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | ||||||||
| 11 | 198 | 208 | 217.5 | 228 | 238 | 248 | 258 | |||||||||
| 12 | 210 | 220 | 230 | 240 | 250 | 260 | ||||||||||
