جزئیات محصول:
|
نام: | برش به طول خط | اندازه: | 800 - 1600 میلی متر |
---|---|---|---|
مواد: | Q235A | کاربرد: | برای کلاف فولادی نورد گرم |
وزن در حال بارگذاری: | 15 تن | سرویس: | ما مهندس را برای نصب، راه اندازی و آموزش به کارگاه مشتری می فرستیم |
برجسته: | دستگاه برش سیم پیچ 1600 میلی متری,دستگاه برش سیم پیچ به طول Q235A,سیم پیچ برش به طول 15 تن |

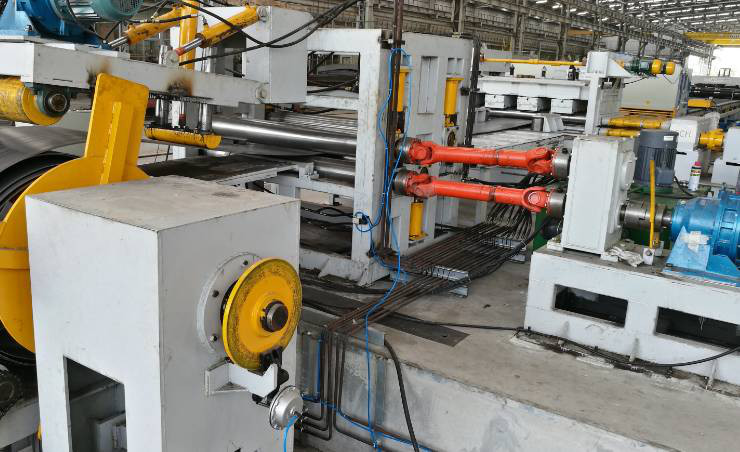

800 - 1600 میلیمتر Q235A کویل فولادی ملایم نورد گرم برش به خط دستگاه طول
کاربرد:
این برای باز کردن مواد قطب سبک، تسطیح، برش، برش لبه خراش و فرآیند برش مخروطی است، تا یک طرف عرض کوچک، یک طرف ورق فولادی با عرض بزرگ به دست آید.
جزئیات سریع:
نام | نام دیگر | نام تجاری | CMC |
برای تیر چراغ به طول خط برش دهید |
دکویل، دستگاه برش کویل فولادی، بریدن، دستگاه برش برای میله نور; |
ویژگی | خط ما با برش سنتی به طول متفاوت است، می توانید ورق نردبانی با یک طرف کوچک و یک طرف عرض بزرگتر دریافت کنید. |
ظرفیت برش |
ضخامت 2-6 میلی متر طول 12000 میلی متر عرض 800-1600 میلی متر |
استفاده صنعتی | تیر چراغ خیابان صنعتی |
پارامتر فنی
1. ضخامت مواد: 2mm-6.0mm برای فولاد نرم نورد گرم Q235A
2. عرض مواد: 800-1600 میلی متر
3. وزن کلاف فولادی: حداکثر 20 تن
4. قطر داخلی سیم پیچ فولادی: Φ500mm-Φ750mm
5. سرعت تراز: 5- 15 متر در دقیقه
6. تعداد غلتک تراز: 13 عدد
7. قطر غلتک های تراز: 160 میلی متر
8. محدوده طول برای مقیاس: 2000 ~ 12000 میلی متر با توجه به الزامات.
10. تحمل طول برش: ± 15 میلی متر (بر اساس صفحه طول 8 متر)
11. قدرت موتور تراز اصلی: 37 کیلووات (در مجموع حدود 65 کیلووات)
12. مساحت عرض دستگاه: حدود 7000 میلی متر
مشخصات فنی
1. ماشین دالی بارگیری کویل فولادی:
بالا و پایین: هیدرولیک
حرکت افقی: موتوری
حداکثر وزن بارگیری: 15 تن
2. دکویلر هیدرولیک چتری دو سر:
از جمله: پرداخت موتوری، موتور، کاهنده،
سیستم زنجیره ای برای چرخش شیفت را انجام می دهد.جهت چرخش می تواند در جهت عقربه های ساعت و غیرساعتگرد باشد.
باز و بسته شدن: هیدرولیک
حداکثر وزن بارگیری: 15 تن
3. دستگاه هدایت پرس هیدرولیک، سر بیل، خرج کردن و تغذیه:
برای بردن سر کویل فولادی به واحد تغذیه، هیدرولیک و فشار دادن برای جلوگیری از شل شدن سیم پیچ فولادی است.
چرخش دو غلتک مواد را به واحد برش لبه تغذیه می کند.غلتک بالا و پایین است: هیدرولیک
4. میز کار راه نورد وسط: 4M
5. واحد تسطیح: (دو نوع لایه)،
از جمله: موتور قابل تنظیم سرعت، کاهنده، گیربکس.
غلتک تسطیح با عملیات حرارتی، 40Cr سروکار دارد.HRC48
غلتک بالا و پایین جمعاً 13. (شامل 1 جفت غلتک پینچ)
حرکت بالا و پایین پایه غلتکی بالا توسط موتور از طریق سیستم کرم هدایت می شود.
با واحد اندازه گیری طول است:
چرخاندن رمزگذار سیگنال طول را به سیستم کنترل و کنترل طول معین می فرستد.
توجه: گزینه: چهار واحد تسطیح نوع لایه با واحد هدایت جداگانه.
6. دستگاه برش:
از جمله: برش پرتو نوسان هیدرولیک Q12Y-6 * 2000.
7. واحد برش دو لبه.
این برای برش لبه خراش صفحه فولادی نورد گرم برای بدست آوردن عرض دقیق برای قطب نور است.
برش ورق فولادی بر اساس اصل برش نورد است.یک دالی در جلوی قسمت شکاف وجود دارد.برای کنترل برش مستقیم است.با تغییر موقعیت تیغه برش برای به دست آوردن عرض های مختلف و اندازه های مختلف ورق قطب نور.
شامل :
میز نگهدارنده با ریل
دالی ورق گیره یک تکه
واحد برش لبه تیغه دوبل با موتور و جعبه دنده.
8. واحد برش مخروطی
دستگاه برش مخروطی بر اساس اصل برش نورد برای برش ورق فولادی است.یک دالی در جلوی قسمت شکاف وجود دارد.برای کنترل درجه برش مخروطی است.با تغییر موقعیت درپوش روی دالی برای کنترل نرخ برش مخروطی.
شامل :
میز نگهدارنده با ریل
دالی ورق گیره یک تکه
واحد برش لبه تیغه تک تیغه با موتور و جعبه دنده.
9. میز پشتیبانی از نوع توپ برای ورق مخروطی تمام شده
10. سیستم برق:
میز کنترل مرکزی
PLC، اینورتر درایور AC دارای ویژگی پاسخ سریع و فعالیت خوب است که می تواند به طور موثر دقت اندازه گیری و سرعت اجرا را کنترل کند.
11. سیستم هیدرولیک:
قدرت هیدرولیک 25 لیتر در دقیقه
از جمله: ایستگاه هیدرولیک، شیرها، مخزن روغن، مفصل، لوله نرم، لوله سخت و غیره.
چه تفاوتی با برش به طول ما و سایرین دارد؟
برش سنتی به طول فقط سیم پیچ فولادی را به ورق برش می دهد.اما ما به طور خاص برای قطب نور طراحی شده است، می تواند سیم پیچ فولادی را به ورق برش دهد، اما در عین حال، می تواند ورق را به یک طرف عرض کوچک، یک طرف عرض بزرگ، شبیه به شکل نردبان برش دهد.
ارتباط با مشتریان
پاسخ: چگونه می توان ورق را با یک طرف عرض کوچک و یک طرف ورق عرض بزرگ توسط این دستگاه برش داد؟
ب: ابتدا یک واحد برش دو لبه وجود دارد، برای برش لبه خراش صفحه فولادی نورد گرم است تا عرض دقیق تیر نور را بدست آوریم و سپس می توانیم از واحد برش مخروطی خود برای برش ورق فولادی به 2 قطعه استفاده کنیم. با یک طرف ورق کوچک و یک طرف بزرگتر.یک دالی در جلوی قسمت شکاف وجود دارد.برای کنترل درجه برش مخروطی است.با تغییر موقعیت درپوش روی دالی برای کنترل نرخ برش مخروطی.
A: چند مدل برای برش به طول داریم؟
B: ما سه نوع داریم، 6X1600-12 متر (حداکثر طول برش 12 متر)، 6X1600-14 متر (حداکثر 14 متر) و 6X1600-16 متر (حداکثر 16 متر)
A: مدت زمان تضمین کیفیت شما چقدر است
یک سال.و هنگامی که دستگاه به کارگاه مشتری رسید، مهندس را به دستگاه راه اندازی می فرستیم و آموزش می دهیم.اما همچنین مشتری می تواند مهندس خود را به کارگاه ما اجازه دهد تا قبل از تحویل مطالعه کند.
