| نام تجاری: | CMC |
| Model Number: | RW-DC120/300 |
| مقدار تولیدی: | 1 مجموعه |
| قیمت: | قابل مذاکره |
ماشین آلات رومیزی برای جوشکاری صفحه و برش درب
مدل: RW-DC120/300
کاربرد:

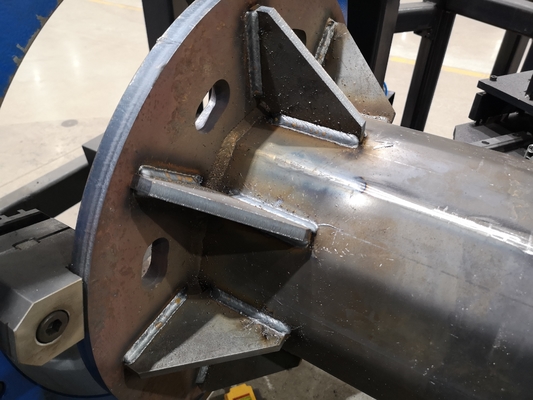

سیستم جوش برای تولید جوش صفحه پایه قطب سبک استفاده می شود.با توجه به موقعیت مختلف جوش برای به دست آوردن یک بخیه جوش با کیفیت خوب،.
این ماشین شش کاربرد عمده در تولید ستونی چراغ های خیابانی دارد:
مناسب برای قطب های مخروطی، قطب های گرد، قطب های هشت گوشه ای، قطب های چند گوشه ای، قطب های قطر مساوی
پارامتر اصلی:
| نه | ماده | پارامتر |
| 1 | قطر قطب | 120 میلی متر |
| 2 | حداکثر قطر قطب | 300 میلی متر |
| 3 | حداکثر طول قطب | 12 متر یا 14 متر |
| 4 | حداقل ضخامت قطب | 2.5 میلی متر |
| 5 | حداکثر ضخامت قطب |
برای جوشکاری: 12mm برای ضخامت برش درب 8mm، گزینه=12mm) |
| 6 |
حداکثر ضخامت لوله گسترش یافته که می تواند تغییر شکل دهد |
8 میلی متر |
| 7 |
حداکثر وزن قطب |
استاندارد:300kg گزینه: 500 کیلو |
| 8 |
حداکثر QTY از سخت کننده صفحه پایه |
4 تا 8 توجه: اگر مقدار بزرگ است و فاصله سخت کننده ها کوچک است و مشعل جوش تحت تاثیر قرار می گیرد، نیمی از سخت کننده ها می توانند جوش داده شوند |
| 9 |
اندازه سخت کننده صفحه پایه |
ستونهای نور خیابانی معمولی و استخر بلند مناسب هستند (سطح های مختلف سخت کننده نیاز به قالب های مختلف دارند که می توانند توسط کاربر مطابق قالب ارائه شده در دستگاه پردازش و تولید شوند) |
| 10 |
سرعت جوش |
سرعت مرجع 300 تا 500mm/min ضخامت و سرعت مختلف جوش |
| 11 |
شکل صفحه پایه |
دایره، مربع، هشت گوشه، چندین طرف چهار طرف |
| 12 |
حداقل ضخامت صفحه پایه |
10 میلی متر مقدار توصیه شده، خیلی نازک، در داخل و خارج جوش دادن دشوار است، به راحتی می سوزد) |
| 13 |
حداکثر ضخامت صفحه پایه |
برای قطب های معمولی مناسب است |
| 14 |
حداقل اندازه صفحه پایه |
150 میلی متر × 150 میلی متر |
| 15 |
حداکثر اندازه صفحه پایه |
قطر: 500mm، یا صفحه مربع 500x500. گزینه: قطر: 700mm، یا صفحه مربع 700x700. |
| 16 |
الزامات مربوط به سازگاری اندازه ی سخت کننده و صفحه ی پایه |
تحمل ابعاد در عرض 1mm است توصیه می شود از برش لیزر یا برش پلاسما برای اطمینان از ثبات اندازه برای به دست آوردن یک اثر جوش روبات بهتر استفاده شود |
| 17 |
الزامات برای سازگاری اندازه فریم درب |
به طور کلی، قاب درب از خارج خریداری می شود و تحمل اندازه بیش از 1 میلی متر است. بنابراین لازم است به صورت دستی نصب قاب درب، و پس از محل جوش است به طور محکم (یا پس از کلیمپ، ربات خواهد جوش دوباره، اگر تحمل نسبتا کوچک است،همچنین می تواند به طور مستقیم توسط ربات جوش داده شود (توجه: اگر تحمل ابعاد قاب درب نسبتا بزرگ باشد، باعث می شود شکاف بین قاب درب و درب نسبتا بزرگ باشد، که منجر به نشت محلی جوش می شود.و جوشکاری دستی محلی بعداً مورد نیاز است) |
| 18 |
در مورد موقعیت برش پلاسمای سوئیچ، حداکثر فاصله از بالاترین نقطه درب تا صفحه پایه |
1400 میلی متر |
| 19 |
نوع برش |
استاندارد: برش نوع لوله ((3 محور) گزینه برش سطح صاف + برش نوع لوله (4 محور) |
| 20 |
اندازه و شکل درب |
محدوده برش محدوده اي نداره |
| 21 |
با توجه به موقعیت جوش قاب درب، حداکثر فاصله از بالاترین نقطه درب تا صفحه پایه |
2000 میلی متر |
| 22 |
مناسب برای نوع قطب |
قطب های مخروطی، قطب های گرد، قطب های هشت گوشه ای، اشکال چند گوشه ای بالای هشت گوشه ای و قطب های قطر برابر همه مناسب هستند |
| 23 |
منبع پلاسما |
قدرت بیش از حد 45 (توليد شده در ايالات متحده) |
| 24 |
حداکثر سوراخ و ضخامت برش با کیفیت |
8mm ((قیمت پیشنهاد شده) |
| 25 |
سرعت برش |
زمان برش یک درب بر روی یک استیل نور خیابان معمولی 30 ~ 40 ثانیه است |
| 26 |
سیستم CNC |
سی دافنگ (SF-2100S) |
| 27 |
نرم افزارهاي شبيه سازي |
SmartNest |
| 28 |
مشعل برش پلاسمای CNC |
1 مجموعه |
| 29 |
کنترل کننده ارتفاع ولتاژ قوس |
ارتفاع HP105 |
| 30 |
دستگاه ارتفاع |
دستگاه حرکت ارتفاع فلش پلازما، 1 مجموعه |
| 31 |
سرعت تولید (شامل جوش داخلی و خارجی صفحه پایه، برش درب الکتریکی، جوش قاب درب) |
قطب نور معمولی خیابان: 12 تا 16 دقیقه قطب 5G: 40 تا 45 دقیقه زمان خاص بستگی به اندازه قطب، اندازه سخت کننده، و اندازه درب |

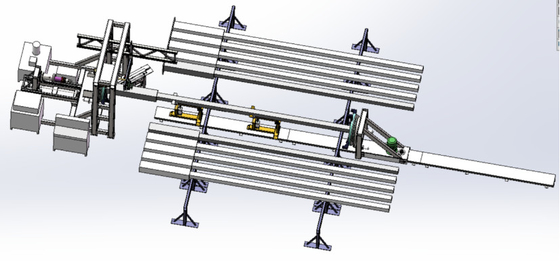

طرح کلی این است:
ویژگی های اختصاصی:
اقلام گزینه:
پلاسمای برش درب: Hypertherm Powermax45، پیشنهاد حداکثر ضخامت 8mm. گزینه: Hypertherm Powermax65، پیشنهاد حداکثر ضخامت 12mm.
حداکثر قطر قطب 400mm است و حداکثر اندازه لوله مربع 350x350 است ، قطر داخلی چک الکتریکی 620mm است ، مناسب برای قطب سنگین 5G (به عنوان 500kg) ، صفحه پایه حداکثر قطر 700mm ،یا صفحه پایه مربع 700x700mm
3. برش سطح صاف + برش نوع لوله (4 محور)
تابع (1):
می تواند داده های مدیریت تولید را ارائه دهد: قدرت در زمان، زمان جوش، زمان برش، زمان بدون جوش، مقدار تولید، و غیره
تابع (2):
پس از اتصال ماشین به اینترنت، تامین کننده ماشین می تواند به مشتری در تشخیص خطای از راه دور و تنظیم پارامتر از راه دور کمک کند.برای مشتریان آسان است که به سرعت تولید را از سر بگیرند.

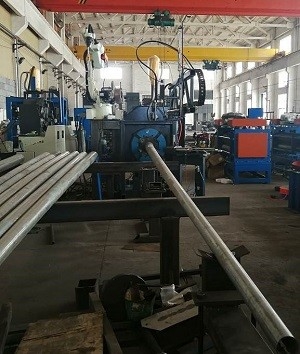

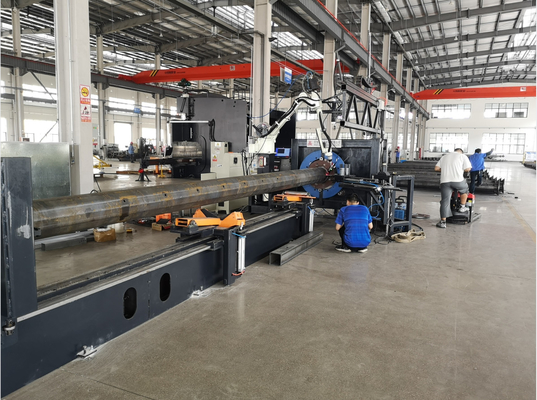

عکس های مشابه
سیستم جوش ربات
1ربات کاواساکی BA006N (مارک ژاپنی)
سری BA یک سری روبات است که به طور خاص برای جوش طراحی شده است.آن را آسان به کار و می تواند به دست آوردن عملیات جوش ماهر از طریق عملیات آموزش ساده. یک صفحه نمایش رنگی LCD لمس با اثر بصری عالی و کار آسان بر روی دستگاه آموزش نصب شده است.می تواند شرایط جوش و نگهداری را طبقه بندی کند.، و يک تماس مهم
| روش های آموزش | عملیات ساده آموزش برنامه نویسی زبان AS | |
| روش اعدام | حالت دستی | محورهای مستقل، سیستم مختصات پایه و سیستم مختصات ابزار |
| حالت تولید مجدد |
عملکرد مداخله هر محور/خط و قوس |
|
| ظرفیت ذخیره سازی | 8000 قدم معادل | |
| سیگنال عمومی | سیگنال عملیاتی خارجی | توقف اضطراری، سیگنال نگه داری خارجی |
| ورودی و خروجی | 32+32 | |
ربات های سری BA کاواساکی از کابینت کنترل E01، شکل جمع و جور، سیستم عملیاتی مناسب، توابع غنی، نگهداری آسان و مقیاس پذیری بالا استفاده می کنند. صفحه LCD رنگی 6.5 اینچی،صفحه لمسی 640 x 480 پیکسل. روشنایی پس زمینه برای دیدن صفحه LCD استفاده می شود. سیستم عامل ویندوز CE را اتخاذ می کند. منوی کشویی برای نمایش پنجره استفاده می شود، که فرآیند ویرایش را ساده و آسان می کند.
| فاکشن ها | جوش قوس استاندارد | |
|
مدل
|
BA006N | |
| شکل بازو | مفاصل متعدد عمودی | |
| DOF | 6 محور | |
| حداکثر ظرفیت حمل ((KG) | 6 | |
|
حداکثر دامنه عمل [DEG] |
JT1 برق و کنترل |
±165 |
| JT2 | +150 ¢-90 | |
| JT3 | +45-175 | |
| JT4 | ±180 | |
| JT5 | ±135 | |
| JT6 | ±360 | |
|
حداکثر سرعت عمل [DEG/S] |
JT1 برق و کنترل |
240 |
| JT2 | 240 | |
| JT3 | 220 | |
| JT4 | 430 | |
| JT5 | 430 | |
| JT6 | 650 | |
| بی وقفه[N.M] | JT4 | 12 |
| JT5 | 12 | |
| JT6 | 3.75 | |
|
لحظه ی بی وقفه [KG.M2] |
JT4 | 0.4 |
| JT5 | 0.4 | |
| JT6 | 0.07 | |
| دقت موقعیت گیری مکرر [MM] | ±0.05 | |
| طول افقی [MM] | 1445 | |
| وزن[کیلوگرم] | 150 | |
| ظرفیت برق [KVA] | 3.0 | |
| حالت نصب | زمین، بارگذاری بالا | |
| محیط نصب | درجه حرارت | 0°45° |
| رطوبت | 35 ٪ 85 ((بدون شبخوردگی) | |
| ارتعاش | 0.5G کمتر از 0.5 | |
| سایر محصولات | نصب روبات باید از دخالت دستگاه های مایع یا گاز قابل اشتعال یا خوردنی دور باشد. | |
| سطح IP | IP65 | |
| کنترل کننده توصیه شده | E01 | |
دامنه عمل
مقدمه مانع برخورد مشعل جوشکاری
سیستم فانوس جوش 350 یک فانوس جوش CO2 است که معمولاً برای جوش قوس در آسیا استفاده می شود.
سیستم جوشکاری گردن اسلحه قابل تعویض دارای مزایای ارزش نامی بالا و چرخه کار بالا است: رابط هوشمند می تواند عملکردهای نگهداری سریع و موقعیت پذیری تکراری را درک کند ،و کوتاه کردن زمان توقف
سیستم تفنگ جوشکاری دارای انواع گردن ها و نگهدارنده های تفنگ برای انتخاب تمام مفاصل رایج ماشین است.
مزیت
(1)طراحی جوش CO2 معمولی آسیایی
(2) گردن اسلحه قابل تعویض می تواند زمان توقف تجهیزات را کوتاه کند و هزینه های نگهداری و تعمیر را کاهش دهد
(3) ویژگی های دمای مطلوب، عمر طولانی قطعات فرسوده را تضمین می کند
(4) مجموعه های کابل با کیفیت بالا، عمر طولانی سیستم را تضمین می کنند
(5) ساختار محکم تورچ جوش می تواند ثبات برخورد بالا را به دست آورد
| مدل | 350 |
| راه خنک کننده | هوا |
| چرخه کار | 100 درصد |
| ارزش نامی | 350A CO2 |
| 300A (تراکم مخلوط) | |
| قطر سیم | 0.8 تا 1.4 میلی متر |
| گردن تفنگ جوش | ۳۵° |
توضیحات دستگاه:
ماشین جوش خصوصی ربات NBC-350RL دارای دو حالت جوش است: اسپرت کم و فشار ثابت ، که می تواند جوش آرگون غنی از فولاد کربن و گاز CO2 را درک کند.این محصول یک روش کنترل کاملا دیجیتال را اتخاذ می کند، که بسیار قابل سازگاری است و می تواند از طریق یک رابط دیجیتال / آنالوگ با ربات جوش قوس ارتباط برقرار کند.
ویژگی های عملکرد
(1) می تواند با ربات Kawasaki مطابقت داشته باشد
(2)برخی از انواع کنترل رابط دیجیتال می توانند به طور مستقیم پارامترهای جوش ذخیره شده توسط مشتری را فراخوانند.
(3)آسیب های بسیار کوچک جوش، شکل زیبایی دوخت جوش
(4) عملکردهای بهینه شده روشن شدن قوس، بسته شدن قوس و حذف توپ
سیستم کنترل کاملا دیجیتال کنترل دقیق فرآیند جوش و طول قوس پایدار را تحقق می بخشد.
عملکرد گزارش خطای دیجیتال قدرتمند، انواع خطاها دارای کد خطایی برای نمایش هستند.
این سیستم دارای یک پایگاه داده متخصص جوش و ترکیبی از پارامترهای خودکار و هوشمند است.
رابط کار دوستانه، حالت تنظیم واحد، آسان برای تسلط.
تکنولوژی اینورتر سوئیچ نرم، کل ماشین بسیار قابل اعتماد، صرفه جویی در انرژی و صرفه جویی در برق است.
پارامترهای قدرت جوش
| نه، نه | ماده | پارامترها |
| 1 |
ولتاژ ورودی نامی/ فرکانس |
380V±25% 3P/50Hz |
| 2 | (KVA) ظرفیت ورودی نامی | 14 |
| 3 | (A) جریان ورودی نامی (A) | 21 |
| 4 | (V) ولتاژ خروجی نامی (V) | 31.5 |
| 5 | (٪) مدت بار نامی (٪) | ۶۰ درصد |
| 6 | (V) ولتاژ خروجی بدون بار (V) | 96 |
| 7 |
(A/V) محدوده جریان خروجی/ ولتاژ (A/V) |
60A/17V 350A/31.5V |
| 8 | (ملی متر) قطر سیم جوش (ملی متر) | 0.8,1.0,1.2 |
| 9 | نوع تغذیه سیم | سیم فشار |
| 10 | (L/min) سرعت جریان هوا (L/min) | 15 ¢20 |
| 11 | روش خنک سازی با مشعل | خنک کننده هوا |
| 12 | درجه بندی محفظه | IP23 |
| 13 | کلاس عایق بندی | H |
| 14 |
L*W*H (cm) ابعاد L*W*H (cm) |
66*32*56 |
| 15 | (کیلوگرم) وزن | 55 |
| 16 | سطح انتشار EMC | A |
گزینه:نظافت اسلحه، برش سیم و دستگاه اسپری روغن سیلیکون
همانطور که در تصویر نشان داده شده است، دستگاه تمیز کردن تفنگ و اسپری روغن سیلیکون برای تمیز کردن اسپری در نوزل مشعل جوش و اسپری روغن سیلیکون ضد اسپری در نوزل استفاده می شود.دستگاه برش سیم برای برش توپ کوچک در نوک سیم جوش استفاده می شود و اطمینان حاصل شود که کشش خشک سیم جوش سازگار استبرای اطمینان از میزان موفقیت شروع قوس و ثبات فرآیند جوش و همچنین دقت تشخیص در ابتدا.
محیط عملیاتی
1زمین گیری: زمین گیری C، مقاومت زمین گیری کمتر از 10 اوم.
2سیم جوش: سیم نصب شده بر روی دیسک
3استفاده از شرایط محیط زیست (در داخل)
دمای محیط: -5°C تا 40°C.
رطوبت نسبی: ≤ 80%..بدون شبخوار
برنامه ریزی و جریان کار
جریان برنامه نویسی
