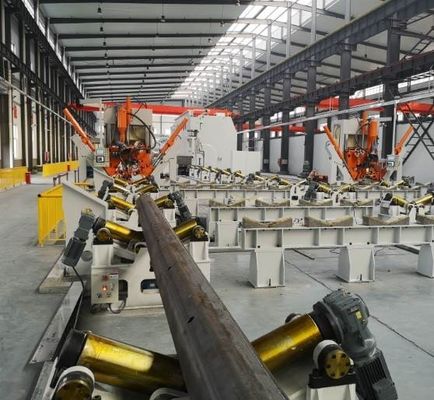

حداکثر قطر 500mm 12000mm قطب روشن ماشین جوشکاری بسته برای قطب ارتباطات 5G

ماشین آلات آهنگر CNC 5G

مدل: HM500/12000

طراحی برای مونوپول، داربست بالا، ستون 5G

نوع رولر

طراحی ویژه برای یک قطب، یک قطب بلند، یک قطب ارتباطات 5G، و یک قطب نور معمولی خیابان

استاندارد: محدوده قطر:200~500mm، ضخامت:4~12mm، طول:12m

گزینه: محدوده قطر:60 ~ 500mm، ضخامت: 3 ~ 12mm، طول: 12m

دستگاه جوشکاری قوس واحد استاندارد با سیم واحد

حوزه کاربرد:

دامنه کاربرد: مناسب برای جوشکاری خودکار بسته شدن طولی قطب متوسط مانند قطب 5G، یک قطب، قطب بلند و قطب نور معمولی خیابان

این ماشین معمولاً برای جوش قطب متضاد و مخروطی متوسط مناسب است ، به ویژه برای قطب که فقط یک بخیه دارد مناسب است. این یک خط جوش خودکار است.این واگن مجهز به موتور سرعت تنظیم شده است، که می تواند قطب را بکشاند تا حرکت کند. سیلندر هیدرولیکی باعث می شود چرخ فشار در همان زمان قطب را محکم کند و جوش دهد.

ویژگی های اختصاصی:

1. تنظیم اتوماتیک CNC، سیستم CNC، با تغییر قطر قطب، به طور خودکار تنظیم فشار، به طور خودکار تنظیم موقعیت پای فشار،به طور خودکار با سرعت تغذیه و موقعیت مطابقت داردبرای اطمینان از جوشکاری صاف، بخیه جوشکاری را همیشه در حالت بسته نگه دارید.

2بر اساس صلاحیت فرآیند قبلی، پس از جوش، هیچ چرخش در جوش قطب وجود ندارد،و هیچ نیازی به پرسنل به pry و چرخش میله در پشت ماشین به مرکز جوش.

3.قطب راننده توسط تبدیل فرکانس کنترل می شود، با عملکرد توقف ترمز الکتریکی برای اطمینان از ثبات جوش سر و دم،این سیستم می تواند قطب از انتهای کوچک به انتهای پایین جوش منطقه کامل و تقریبا هیچ طول چپ از جوشاین روش کار دستی فرآیند بعدی را کاهش می دهد.

4. تعداد رول کلیمپ 3 مجموعه است ، مزیت آن کاهش فشار رول به سطح قطب ، و کاهش خراش روی سطح است.,قطب چند گوشه ای و قطب مخروطی. می تواند قطر مساوی یا مخروطی باشد.

5.تراولی نوع فشار با عملکرد بازگشت سریع موتور، نیازی به کارفرما برای فشار به صورت دستی و این شدت کار اپراتورها را کاهش می دهد

6ماشين عقب با دستگاه چسبنده پنوماتيک، در مقایسه با چسبنده دستي ساده و سريع است.

7طرف تخلیه نوع رول است که برای بارگذاری و تخلیه آسان است و برای تحقق اتوماسیون مواد رو به جلو و پایین جریان مفید است.بارگذاری و تخلیه می تواند در همان طرف برای ایجاد اپراتور اجتناب از حرکت فاصله طولانی. اپراتور فقط نیاز به کار در موقعیت ماشین میزبان، که به شدت شدت کار را کاهش می دهد.

8سیستم هماهنگ سازی فشار روغن و کنترل خود توسعه یافته، الزامات را برای قطب کاهش می دهد و قطب پس از جوش گرد تر و کمتر تغییر شکل می دهد.

9. اپراتور: يک نفر

10. رولر ریک تخلیه، 5 مجموعه ((مناسب برای 12,14 متر استیل)

11با توجه به طرح کارگاه خریدار، ماشین آلات با جهت های مختلف کار می توانند ارائه شوند

12برای الزامات خاص مشتریان، ماشین می تواند به طور خاص طراحی شده و تولید شده برای دیدار با قطب های مختلف در سراسر جهان

13از طریق دوربین نصب شده بر روی سر ماشین، بخیه جوش بر روی صفحه صفحه کنترل اصلی منعکس می شود، که ردیابی بخیه جوش را ساده و آسان می کند.و کاهش شدت کار اپراتور برای نظارت بر جوش.

14. گزینه: محدوده قطر: 60 ~ 500mm، ضخامت: 3 ~ 12mm، طول: 12mm

دستگاه شامل قسمت های زیر است:

1. میز کاری بلند برای جابجایی تراک

2قاب گانتری اصلی

3. سيستم رانندگي ترولي

4. رولر ریک تخلیه,5 مجموعه ((مناسب برای 12,14m استیل)

5. قسمت های هیدرولیکی برای قفل کردن ((از جمله رول های قفل کردن، مناسب برای قطب های متوسط)

6سیستم جوش قوس زیر آب، با سیستم تغذیه سیم

7. سیستم بازیابی جریان

8سیستم هیدرولیک

9.سیستم کنترل

10دوربین، سیستم نظارت بر جوشکاری

11رولر قفل، مطابق با الزامات قطب مشتری.

با 1 مجموعه مناسب برای مستر بلند انحصاری، قالب قطب 5G.

اختیاری: 1 مجموعه مناسب برای ستونهای نور معمولی خیابان،قطر حداقل 60mm ((ستونهای گرد و ستونهای مخروطی)

اختیاری: 1 مجموعه مناسب برای ستونهای نور خیابانی معمولی، حداقل قطر 60mm ((ستونه هشت گوشه ای)

اختیاری: مجموعه ای از دستگاه های کلیمپ پشتی مناسب برای ستونهای نور خیابان معمولی (شامل یک ابزار کوچک، مناسب برای ستونهایی با طول بسیار کوتاه، مانند بازوی 1 ~ 2 متر)
