دستگاه برش کوئل 760mm 3m / min 6x2000

6x2000 508mm-760mm خط برش سیم پیچ فولادی

توضیحات: تولید سری برای decoiling صفحه فلزی، بریدگی و سیم پیچیبه چندین حجم مورد نیاز صفحه کویل عرض.مناسب برای فرآوری فولاد کربن نورد سرد و گرم ، فولاد سیلیکونی ، قلع ، فولاد ضد زنگ و سطح انواع ورق های فلزی پس از آبکاری.Sliting Line PLC ، رابط انسان و ماشین با توجه به درجه بالایی از اتوماسیون ، عملکرد ساده و قابل اعتماد.

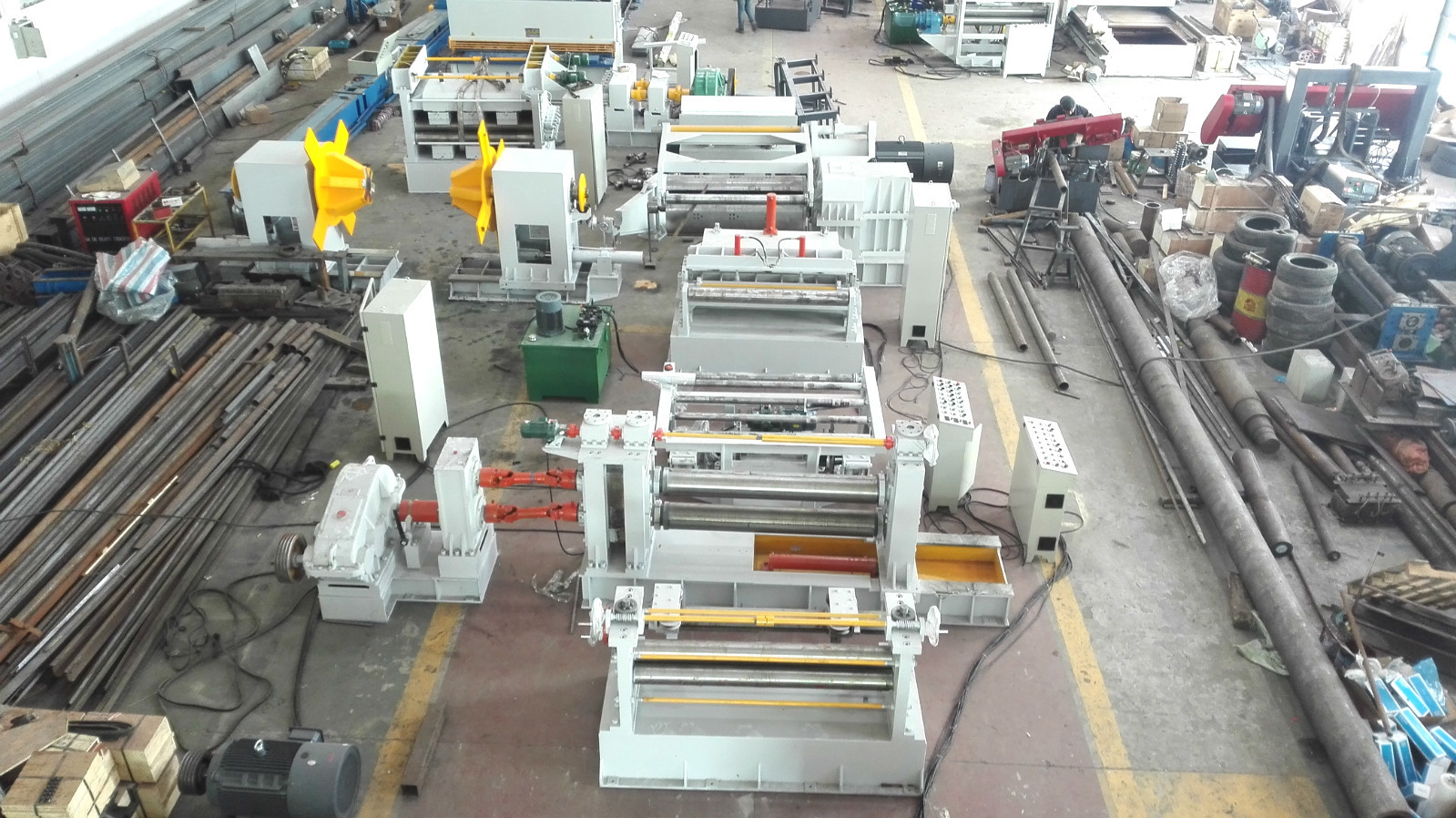

جزئیات تمام دستگاه:

1. کولی هیدرولیک بارگذاری بار

این دالی می تواند سیم پیچ فولادی را حمل کرده و آن را به سمت بالا و پایین حرکت دهد. راه رفتن چهار چرخ راهنمای ریل ، بالا و پایین توسط سیلندر هیدرولیک به پایان می رسد ، عملکرد دالی توسط موتور و گیربکس گیربکس به پایان می رسد.

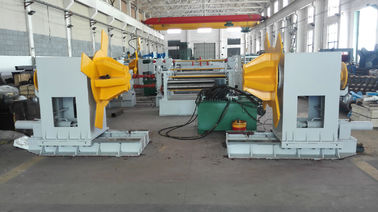

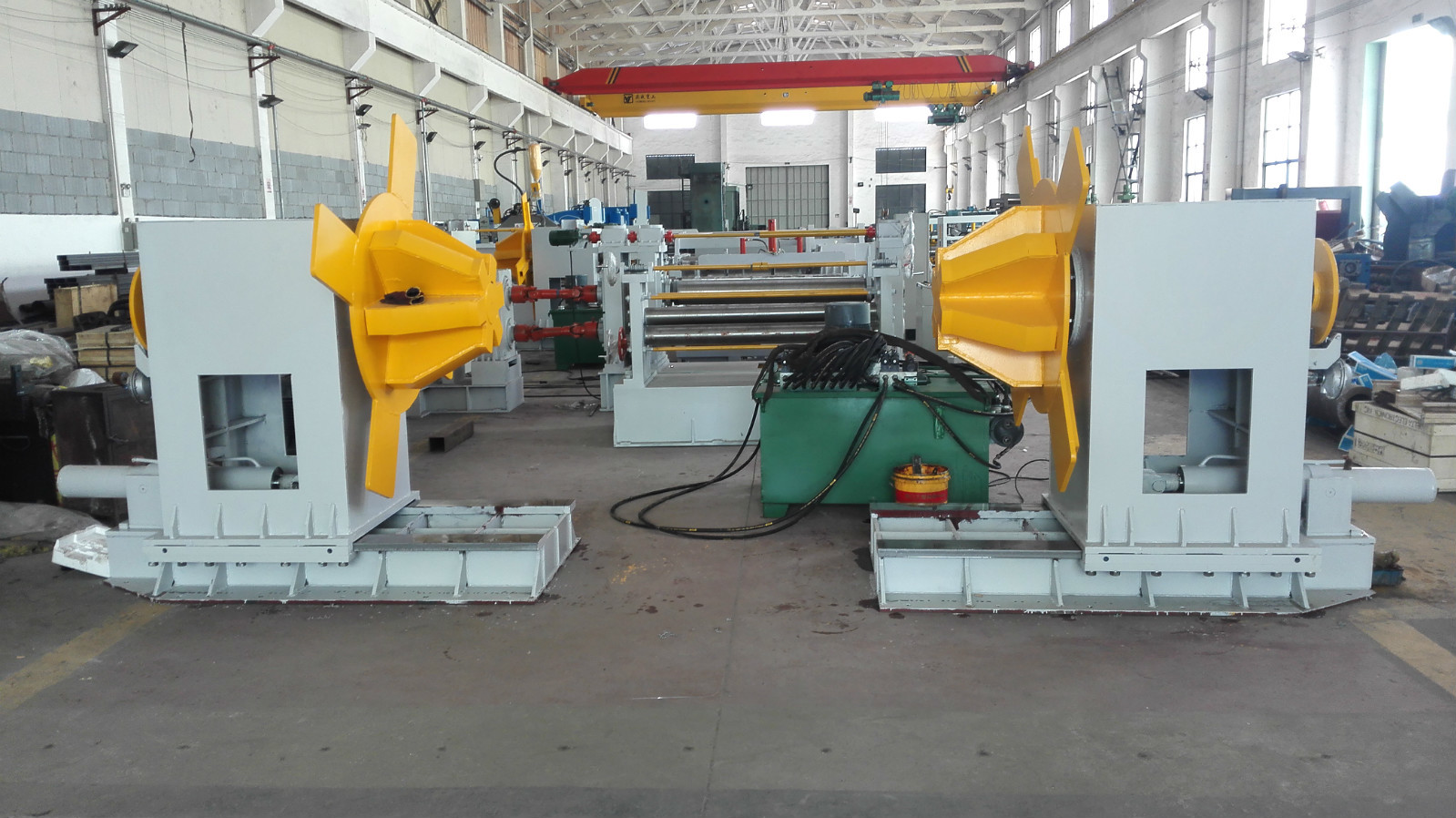

2. دکوئلر هیدرولیک

نوع چتر دو سر ، از جمله: واحد چپ و راست ،

باز و بسته شدن: هیدرولیک

این شامل پایه سبک راهنما ، براکت ، مکانیزم برقگیر ، شافت decoiling و دو سر نوع چتر است.

دکوئلر می تواند از چپ به راست حرکت کند و همزمان متمرکز شود.

3. نوع نور هیدرولیک راهنمای مطبوعات ، سر بیل ، درب بازکن ، مکانیزم فشار دادن:

این متشکل از پایه ای به سبک قاب ، بازوی هدایت پرس هیدرولیکی ، مکانیزم سر بیل هیدرولیکی ، مکانیزم بازکن هیدرولیک ، مکانیزم فشار هیدرولیک و غیره است.

3.1 مکانیسم هدایت پرس هیدرولیک: این متشکل از بازوی هیدرولیک فشرده سازی ، چرخ فلزی فشار دهنده ، چرخ زنجیری و مکانیزم انتقال زنجیره ای ، مجهز به موتور کاهش سرعت 5.5 کیلو وات چرخ دنده چرخشی سیکلوئید و غیره است.

3.2 مکانیسم سر بیل هیدرولیکی: شامل پوسته سر بیل ، سر بیل هیدرولیکی ، مکانیسم بالابر و تعادل هیدرولیک سر بیل و غیره

3.3 مکانیزم درب بازکن هیدرولیکی: شامل ستون راهنمای و آستین راهنما ، مکانیزم فشار دادن و بلند کردن هیدرولیک و غیره است.

3.4 مکانیسم فشار هیدرولیک: این شامل براکت ، پایه بلوک کشویی ، 2 رول فشار دهنده ، مکانیزم بالابر هیدرولیک رول بالا و مکانیسم فشار دادن ، قطعات قدرت ، جعبه دنده است.و غیره.

4. میز تحریر ، طول: 3 متر

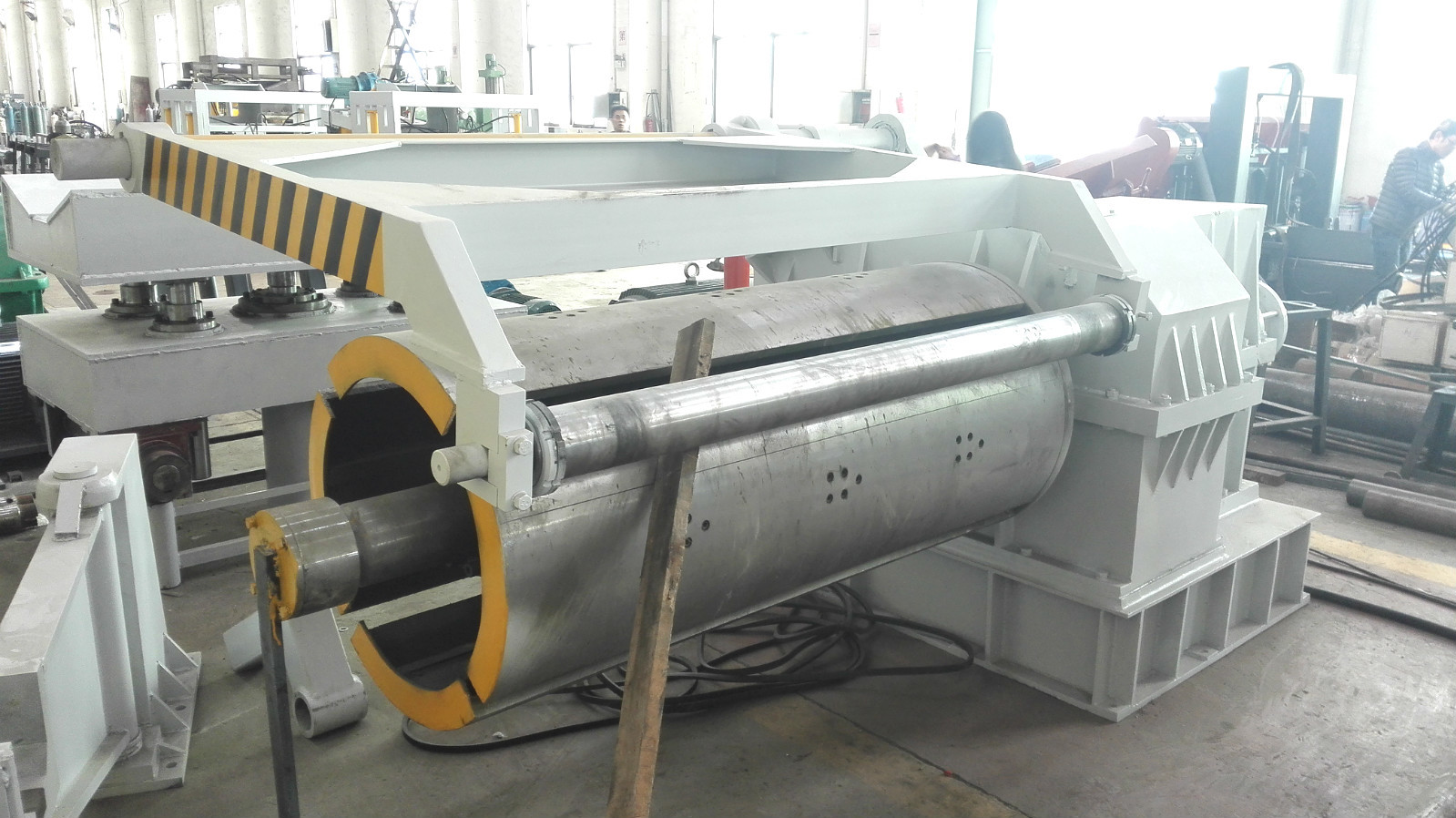

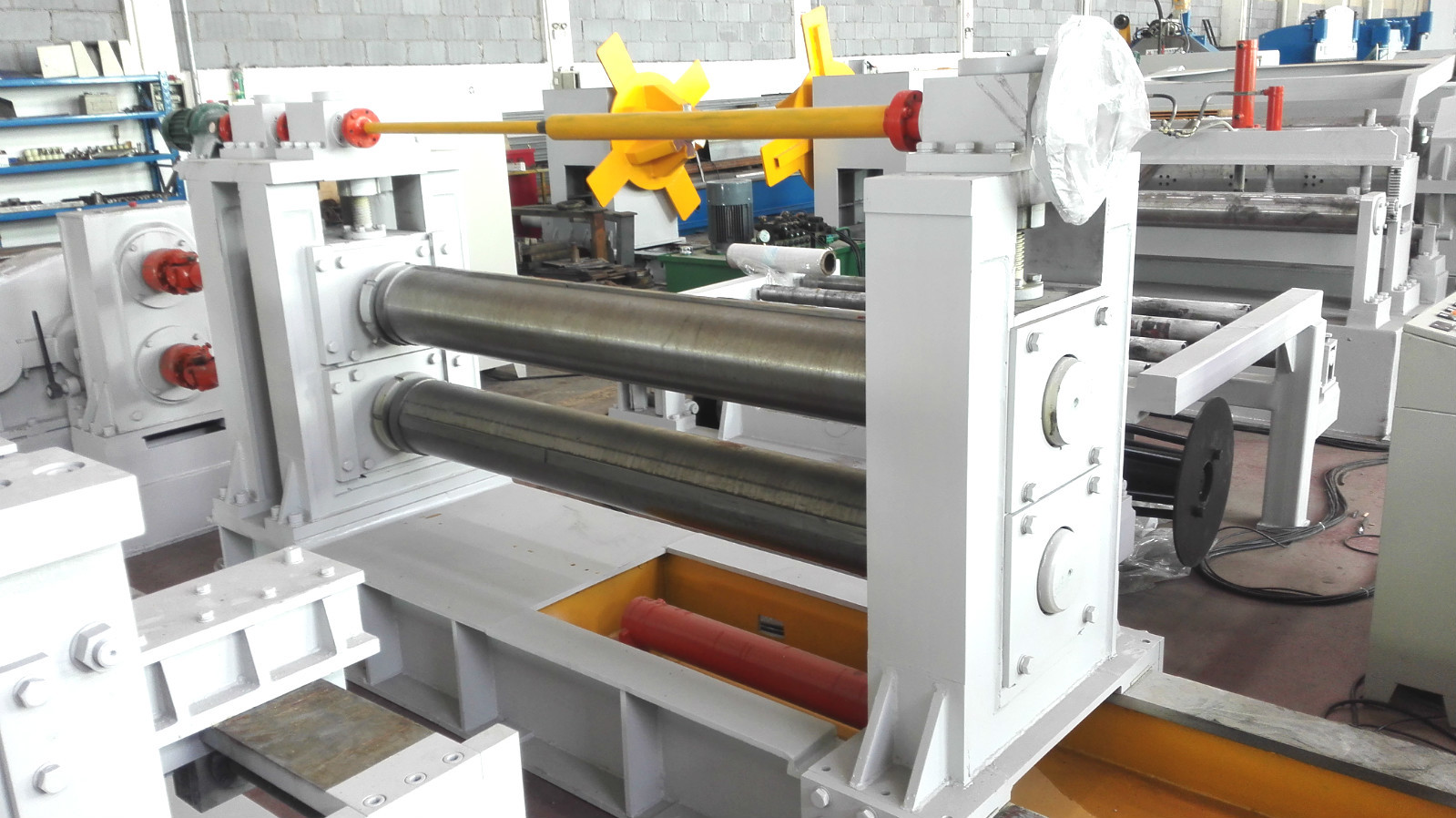

5. واحد تسطیح خشن

6. دستگاه راهنما قبل از برش

دستگاه هدایت شامل براکت کار ، ریل راهنما ، مکانیزم تنظیم و متمرکز سنبه ، مرحله پایه راهنمای فعال ، مکانیزم غلتک عمودی است.

تمام دستگاه قبل از واحد برش.

7. واحد برش:

از قسمت اصلی و قسمت قدرت تشکیل شده است.

قسمت قدرت: این شامل پایه قدرت ، سرعت گیر ، موتور قابل تنظیم سرعت AC ، حالت توزیع دنده ، کوپلینگ ، کلاچ ، قطعات اتصال ، انتقال متقابل جهانی و غیره است.

قسمت Mainframe: شامل مرحله پایه ، براکت به سبک ثابت ، بلوک کشویی بزرگ شاخه تیغه ، شاخه تیغه دو قطعه ، براکت فعال ، بلوک کشویی شافت ابزار ، براکت فعال ورودی هیدرولیکی و مکانیزم تنظیم تغییر تیغه خروجی ، شافت ابزار بالایی برقی بلند کردن و فشار دادن پایین مکانیکی قابل تنظیم ، و غیره

8. مکانیسم چرخش قراضه:

این شامل براکت ، شافت چرخش ، پایه تحمل ، 2 دیسک چرخش مخروطی ، مکانیزم انتقال چرخ زنجیره ای و چرخ دنده ای ، گیربکس ، کوپلینگ ، موتور و غیره است.

واحد تسطیح خشن دارای سه غلتک برای عملکرد تسطیح است.حالت غیرفعال است

9. میز کار حلقه ای و انتقال:

این شامل براکت ، پایه تحمل ، غلتک ، صفحه پشتیبانی ،

حلقه حلقه طول × عرض × عمق: به عنوان یک پارامتر فنی

میز کار انتقال ، با سیلندر هیدرولیک برای بلند شدن.

شامل دو قسمت چپ و راست است.

10. پیش جداسازی ، مکانیسم کشش ، مکانیزم جدا کردن فشار هیدرولیک ، مکانیسم پشتیبانی صفحه:

این شامل پایه ، پایه یاتاقان ، یاطاقان قبل از جداسازی ، براکت میرایی ، صفحه میرایی ، بشقاب میله ای هیدرولیک بالابر و مکانیزم فشار دادن ، براکت برگشت فشار ، 2 رول بازتابنده کشش ، براکت جدا کننده فشار ، شافت جدا کننده فشار ، فشار فشار ، مکانیزم فشار و پایین آوردن هیدرولیک ، مکانیزم پشتیبانی صفحه هیدرولیک ، مکانیزم بالابر و تعادل صفحه پشتیبانی هیدرولیک ، مجهز به ورق های جداسازی ، بوش های نایلون اسپیسر و غیره

11. واحد پس زدن:

این شامل پایه ، جعبه دنده کاهش دهنده عقب ، شافت عقب ، صفحه قوس ، دیسک نگهدارنده انبساط ، مکانیزم انبساط و جمع شدن بلوک کشویی مورب ، مکانیزم برش دهانه هیدرولیکی انبر ، مکانیزم سیلندر روغن چرخشی و چرخشی ، مکانیزم گیرنده ، کوپلینگ ، بازوی پشتیبانی فعال هیدرولیکی است ، پایه پشتیبانی ، مجهز به موتور قابل تنظیم سرعت AC و غیره

12. دالی هیدرولیک تخلیه:

این دالی می تواند سیم پیچ جدا شده ، حرکت هیدرولیکی و بالابر را حمل کند ، حرکت دالی توسط موتور چهار چرخ راهنمای موتور حرکت می کند و از خط خارج می شود و خارج می شود.

13. سیستم برق:

میز کنترل مرکزی

این شامل کابینت ، کابینت اصلی کنترل الکتریکی ، دستیار کابینت عامل و سایر برق ها است.موتور برش خورده و جمع كننده.

مجموعه تجهیزات حفاظت ایمنی ، توقف اضطراری و دکمه قطع برق ، لامپ توزیع ماشین متوقف و غیره

14 سیستم هیدرولیک:

قدرت هیدرولیک 25 لیتر در دقیقه

از جمله: ایستگاه هیدرولیک ، شیرآلات ، مخزن روغن ، اتصال ، لوله نرم ، لوله سخت و غیره.

تیغه برش ، اسپیسر ، صفحه فضایی ، بشکه اسپیسر ، لیست حلقه لاستیک (با دستگاه نیست ، به هزینه اضافی نیاز دارید)

کاربرد:

این خط برای فرآیند برش سیم پیچ فولادی ، برش ورق و برش فولاد سیم پیچ است

پارامتر فنی:

1. حداکثر مواد اولیهضخامت 6 میلی متر ، حداقلضخامت 2.5 میلی مترنورد گرم فولاد ملایم.

2. عرض مواد: 800-1550 میلی متر

3. وزن سیم پیچ فولادی: حداکثر 25 تن

4. قطر داخلی سیم پیچ فولادی: 508mm-760mm

5. قطر بیرونی سیم پیچ فولادی: حداکثر 2000 میلی متر

6. قطر غلتک خرج کردن: 190 میلی متر

7. قدرت موتور غلتک پینچ: 2.2 کیلو وات ، مدل گیربکس: BWD13 ، میزان: 187

8. سرعت چرخش غلتک: 3 متر در دقیقه

9. مقدار غلتک تسطیح خشن: 3 ، یک بالا ، دو پایین.

10. قطر غلتک تسطیح کننده خشن: 125 میلی متر

11. برای محصولات برش خورده ، تحمل عرض برش: 0.20 میلی متر

12. برای محصولات نهایی برش ، حداکثر وزن سیم پیچ: 15 تن

13. برای محصولات برش خورده ، قطر داخلی سیم پیچ فولادی: 760 میلی متر

14. ضخامت واحد برش: 2.5 ~ 4.5 میلی متر ، C245

15. مشخصات گودال حلقه: 5500 × 2200 mm × 2500 mm طول × عرض × عمق

16. قطر شافت برش: 220 میلی متر

17. مواد شافت برش: 40Cr

18. قدرت موتور اصلی واحد برش: 37 کیلو وات (960 دور در دقیقه) ، GEAR BOX650

19. جزئیات تیغه ، اسپیسر ، حلقه لاستیک ، به لیست پیوست مراجعه کنید.

20. مواد تیغه برش: H13K ، سختی HRC55-58

21. قدرت اصلی موتور مکانیزم چرخش قراضه: YLJ6.3KG / M

22. سرعت چرخش ، ضخامت 4.5 میلی متر ، حداکثر20 متر در دقیقهضخامت 2.5 میلی متر ، حداکثر25 متر در دقیقه سرعت فرکانس AC قابل تنظیم است

23. قدرت موتور اصلی واحد چرخش: 90 کیلووات (960 دور در دقیقه) ، جعبه دنده: 850

24. جزئیات بعد ، به نقشه پیوست مراجعه کنید
