جزئیات محصول:
|
ضمانتنامه: | 12 ماه | ولتاژ: | 380 ولت 50 هرتز یا سفارشی ساخته شده است |
---|---|---|---|
ابعاد: | سفارشی | رنگ: | سفارشی |
برجسته: | دستگاه جوش درز یکپارچه 2m / min,دستگاه جوش درز 1200mmm highmast |
HM1200 / 12000

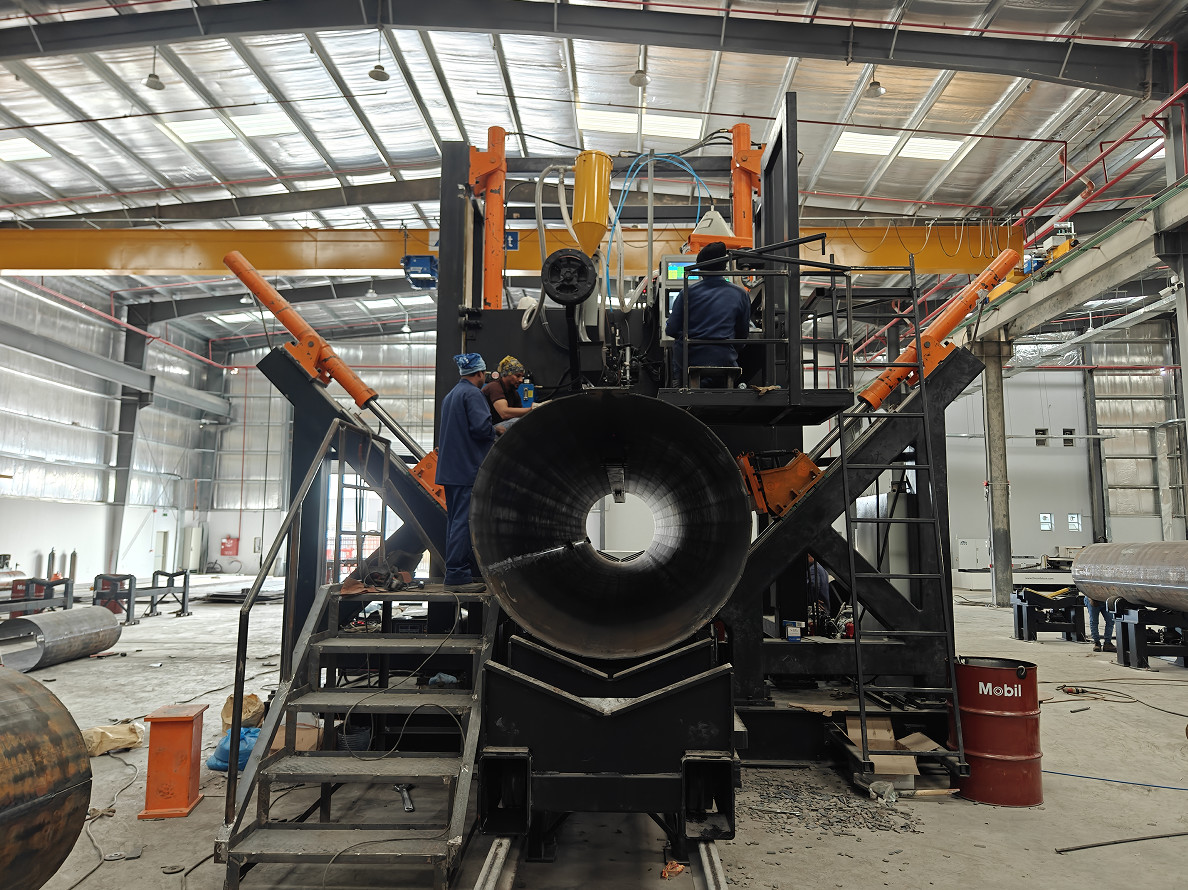

دستگاه جوش درز بلند دکل و تک قطبی
دستگاه شامل موارد زیر است:
میز کار بلند برای جابجایی ترولی و میله.
واحد دروازه اصلی
سیستم رانندگی برای حرکت ترولی قطبی
بستن هیدرولیک (از جمله چرخ های گیره برای قطب)
سیستم جوشکاری قوس زیردریایی، از جمله سیستم تغذیه سیم جوش.
سیستم بازیابی شار
میله مس داخلی با سیستم خنک کننده آب
غلتک نوع بالارونده، 2 واحد
سیستم هیدرولیک
سیستم کنترل
ویژگی های فنی | ||
1 | قطر قابل اجرا | 300-1200 میلی متر |
2 | طول قابل اجرا | 12000 میلی متر |
3 | ضخامت قطب | 4.5 ~ 12 میلی متر |
4 | مقدار گیره پا | 3 واحد |
5 | قدرت موتور برای پمپ | 5.5 کیلو وات |
6 | موتور متحرک برای ترولی | 7 کیلو وات، سروو AC |
7 | سکته مغزی عمودی سفر | 1000 میلی متر |
8 | نیروی کار سفر عمودی | 39 تن (2 قطعه سیلندر x 19.5 تن) |
9 | نیروی کار سفر جانبی | 32 تن در 2 قطعه |
10 | دستگاه جوش کاری |
جوشکاری قوس زیردریایی، 630A~1000A، بر اساس نیازهای طرف مشتری. 630A~1000A |
11 | قطر سیم جوش | سیم جوش 2.5 ~ 4 میلی متر، با توجه به ضخامت قطب برای انجام انتخاب |
12 | سرعت کار | 0.3 ~ 2 متر در دقیقه (توجه: سرعت ضخامت های مختلف متفاوت خواهد بود |
13 | جهت جوش | شروع جوشکاری از انتهای بزرگ پایه تا انتهای کوچک بالای شفت. |
14 | قابلیت نفوذ | 90 درصد |
15 | عناصر الکتریکی اصلی | اشنایدر (برند فرانسه) |
16 | PLC | زیمنس |
17 | نام تجاری موتور اصلی (برای پمپ هیدرولیک) | زیمنس |
18 | سروو موتور | زیمنس |
19 | قدرت جوش مارک و مدل |
جوشکاری زیر آب Kaiyuan (کارخانه جانپان پاناسونیک در چین) |
20 | وزن | 26 تن |
21 | اندازه های کلی (میلی متر) | 31000x5500x5100 میلیمتر (LXWXH) |
کاربرد:
برای قطب جوشکاری درز اتوماتیک (برای ارتفاعات،تک قطبی و غیره).

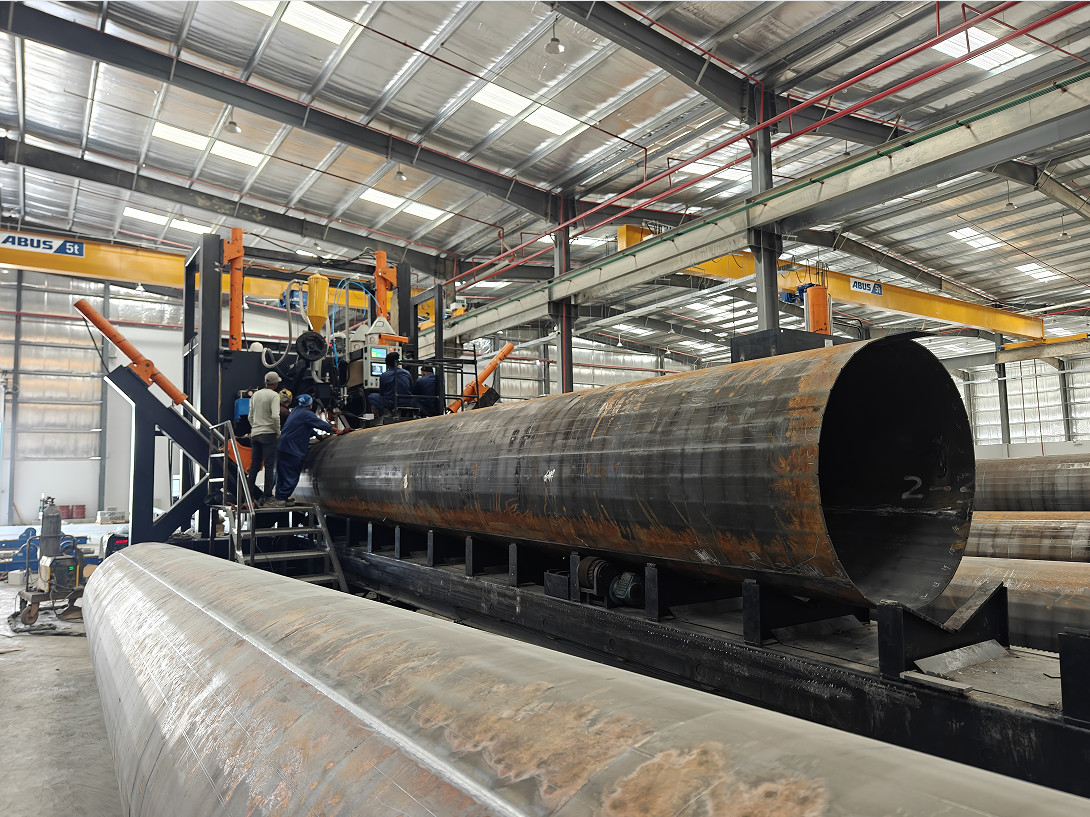

دستگاه جوش بست های قطبی HighMAST، برای قطب های مخروطی یک پوسته یا دو پوسته ای از نوع چند ضلعی و دایره ای مناسب است.این خط جوش اتوماتیک است، ساختار نوع دروازه ای ثابت و با سیستم جوشکاری، ترولی تمام طول قطب با موتور SERVO برای حرکت قابل تنظیم سرعت، سیلندر هیدرولیک چرخ گیره را فشار می دهد تا قطب را ببندد و همزمان جوشکاری را انجام دهد.
برای دو قطب درز، هنگامی که اولین جوشکاری درز تمام شد، غلتک پایینی بالا می رود و قطب را به موقعیت درز دیگری می چرخاند تا جوشکاری درز دوم شروع شود.
