| نام تجاری: | CMC |
| Model Number: | HM1600 / 16000 |
| مقدار تولیدی: | 1 ست |
| قیمت: | According to the machine requirements |
| توانایی عرضه: | با توجه به وضعیت واقعی |

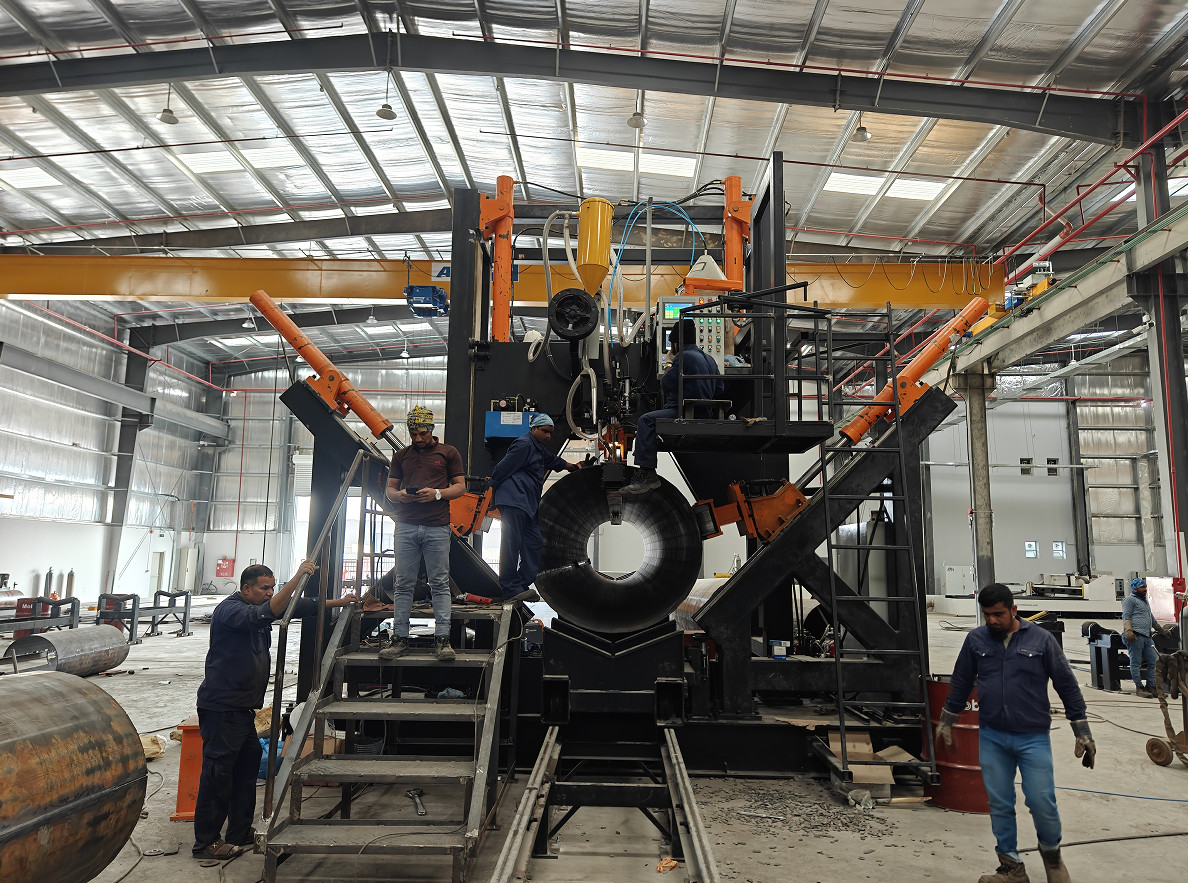

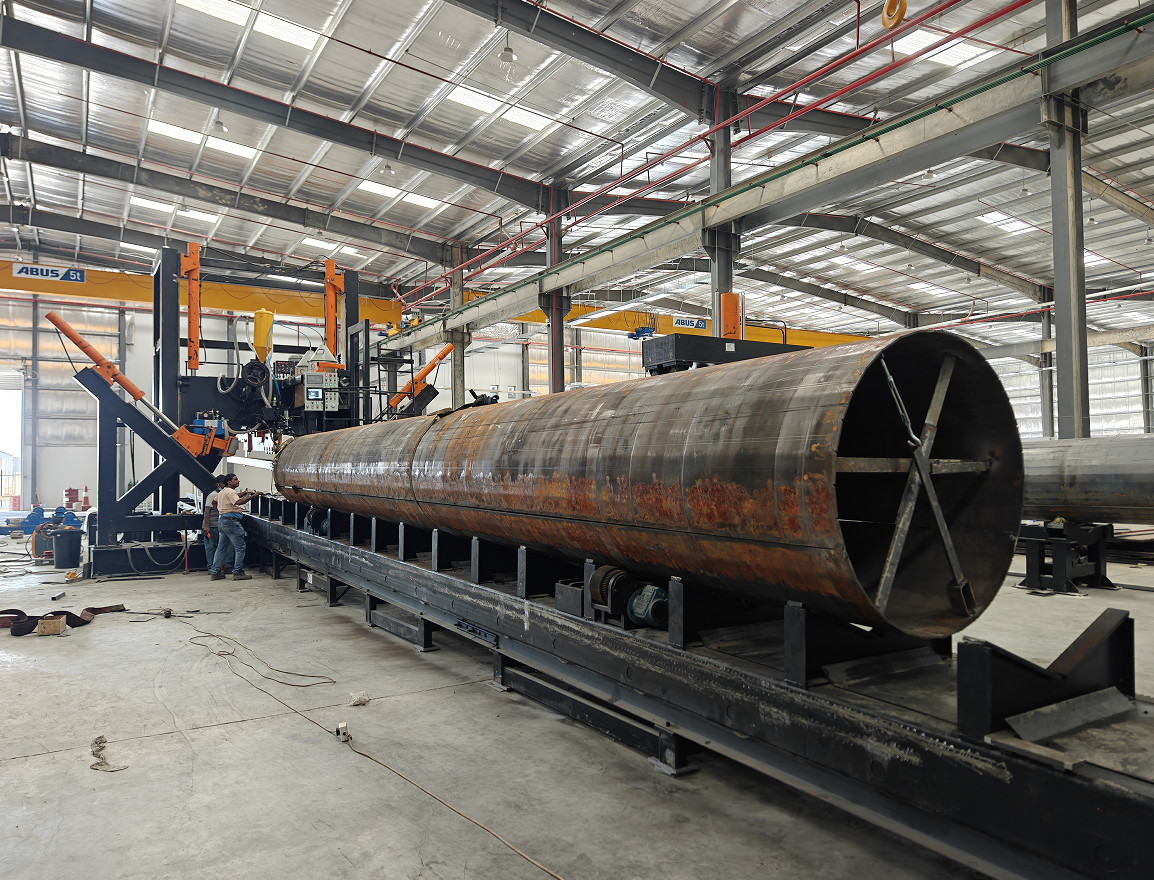

دستگاه جوشکاری قطب بالا
مدل: HM1600/16000
کاربرد: برای قطب جوش اتوماتیک (برای داربست بالا)، انحصار و غیره)
HIGHMAST POLE SHUT-WELDING MACHINE ، آن را مناسب برای یک پوسته یا دو پوسته نوع چند گوشه ای و دایره ای قطب ترازو است. آن را خط جوش خودکار،ساختار نوع گانتری ثابت است و دارای سیستم جوش است، تمام قطب طول trolly با موتور SERVO برای سرعت تنظیم حرکت ، سیلندر هیدرولیک فشار چرخ کلیمپ برای بستن قطب و انجام جوش در همان زمان.
برای دو قطب خیاط، هنگامی که جوش اولین خیاط به پایان می رسد، رول پایین بالا می رود و قطب را به موقعیت خیاط دیگر می چرخاند تا جوش خیاط دوم را شروع کند.
دستگاه شامل موارد زیر است:
میز کاری بلند برای جابجایی تراک و چوب
واحد اصلی گانتری
سیستم راننده برای جابجایی ترویلی چوبی
قفل های هیدرولیکی (از جمله چرخ های قفل برای قطب)
سیستم جوش قوس زیر آب، از جمله سیستم تغذیه سیم جوش.
سیستم بازیابی جریان
میله مس داخلی با سیستم خنک کننده آب
رولر های بلند 2 واحد
سیستم هیدرولیک
سیستم کنترل
| ویژگی های فنی | ||
| 1 | قطر قابل استفاده | ۳۵۰ تا ۱۶۰۰ میلی متر |
| 2 | طول قابل استفاده | 16000 میلی متر |
| 3 | ضخامت قطب | ۶ تا ۱۶ میلی متر |
| 4 | تعداد پا های قفل کننده | سه واحد |
| 5 | قدرت موتور پمپ | 5.5 KW |
| 6 | موتور جابجا کننده برای ترویلی | 7KW، AC servo |
| 7 | محرک حرکت عمودی | 1100 میلی متر |
| 8 | نیروی کار حرکت عمودی | ۳۹ تن ((۲ عدد سیلندر x۱۹.۵ تن)) |
| 9 | نیروی کار مسافرت جانبی | 32 تن × 2 تکه |
| 10 | دستگاه جوش | جوش قوس زیر آب، 1250A |
| 11 | قطر سیم جوش | 2.5 ~ 4mm سیم جوش، با توجه به ضخامت قطب برای انجام انتخاب |
| 12 | سرعت کار | 0.5~2m/min (توجه: سرعت ضخامت مختلف متفاوت خواهد بود |
| 13 | جهت جوش | شروع جوش از پايه پايه بزرگ تا پايه پايه پايه بالاي شاخه. |
| 14 | قابلیت نفوذ | 90 درصد |
| 15 | عناصر اصلی برق | شنایدر (مارک فرانسه) |
| 16 | PLC | زیمنس |
| 17 | درایور فرکانس موتور اصلی |
شنایدر (مارک فرانسه) یا دلتا (مارک تایوان) |
| 18 | برند موتور اصلی (برای پمپ هیدرولیک) | زیمنس |
| 19 | موتور سرو | زیمنس |
| 20 | قدرت جوشاندن برند و مدل |
جوش قوس زیر آب کایویان (فابریکه پاناسونیک جانپان در چین) |
| 21 | وزن | 28 تن |
| 22 | اندازه های کلی (ملی متر) | 35000x5500x5100 میلی متر (LXWXH) |
