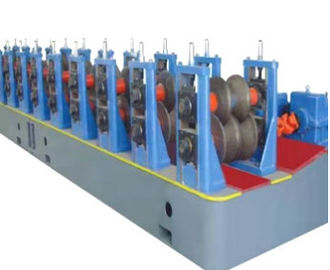

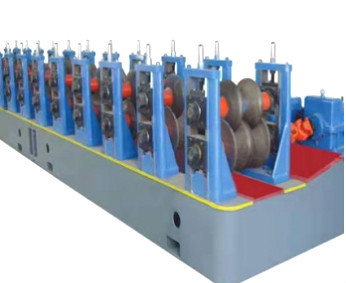

دستگاه تشکیل دهنده رول دو موج 3.0 میلی متر Guardrail

دستگاه تشکیل دهنده رول دو موج 3.0 میلی متر Guardrail

Brand Name:	CMC
Model Number:	31085
MOQ:	1 ست
قیمت:	According to the machine requirements
Payment Terms:	L / C ، D / A ، D / P ، T / T
Supply Ability:	با توجه به وضعیت واقعی

Detail Information

Product Description

Detail Information

محل منبع:

Wuxi ، چین

محل مبدا::

Wuxi ، چین

ولتاژ:

380V 50Hz 3 عکس

نام تجاری::

CMC

نام محصول::

دستگاه تشکیل غلتک دو موج محافظ

نوع کاشی::

فولاد

بازرسی ویدیوی خروجی::

ارائه شده

جزئیات بسته بندی:

برهنه

قابلیت ارائه:

با توجه به وضعیت واقعی

برجسته کردن:

دستگاه تشکیل دهنده رول 476 میلی متر Guardrail

دستگاه تشکیل دهنده رول Guardrail 20.7KW

Product Description

پارامترهای دستگاه I.Basic

خصوصیات مکانیکی و مشخصات مواد اولیه

جنس: ورق گالوانیزه Q345B

ضخامت: 2.5 ～ 3.0 میلی متر

عرض: 450-476 میلی متر

وزن: 65 کیلوگرم

مشخصات محصولات

محصول: با طراحی محصول

عرض محصول: 310 میلی متر ± 5 میلی متر

ارتفاع محصول: 81 میلی متر 81 5 میلی متر

مشخصات محصول

روش شکل گیری: تشکیل رول سرد

سرعت تولید: m 10m / min

جهت تغذیه: خوراک سمت چپ

ولتاژ اصلی: 380V ، 50Hz

قدرت کل واحد: در حدود 20.7KW

بلبرینگ شافت درایو: 6026

بالابر توربو: SWL10-3 / 23-FU3

موتور اصلی درایو: YVP180M-4-15

کاهش دهنده: ZQ500-48.57

مواد کاغذ دیواری: A3

جنس شافت: 40

مواد قالب: Gcr15

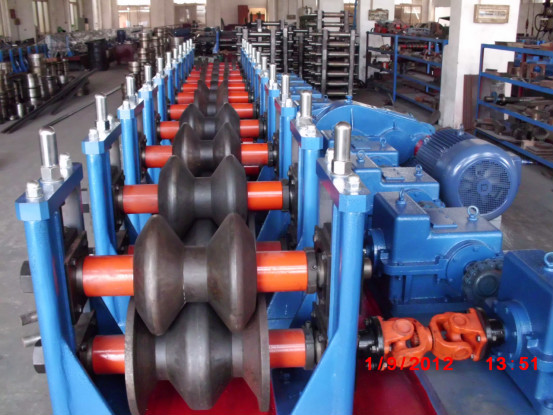

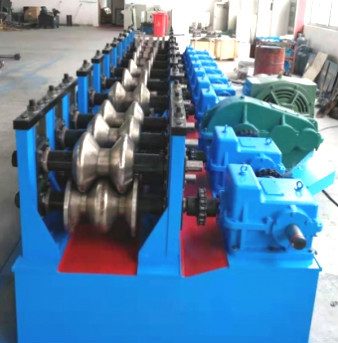

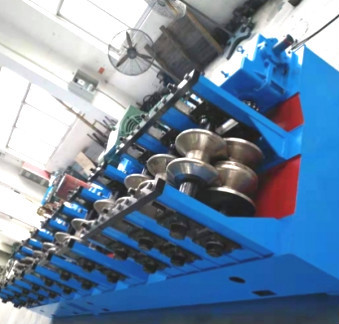

II.بررسی ساختار تجهیزات

فریم تجهیزات توسط صفحه فولادی A3 پردازش می شود ، پس از پیری ، ساختار 3 غلتکی ، 1 بالاتنه و 2 پایین ، غلتک پایین یک ساختار ثابت را اتخاذ می کند ، غلتک بالایی تنظیم حرکت کشویی را تصویب می کند و 3 مجموعه از جعبه های توربین بادی هدایت می شود. برای اطمینان از هماهنگ سازی 3 مجموعه جعبه ، با استفاده از موتور برای تنظیم قسمت بالا و پایین جعبه توربین توسط یک میله اتصال به هم وصل می شود و 3 صفحه دیواره مستقل توسط یک شافت به هم وصل می شوند تا از موازی بودن کل دستگاه اطمینان حاصل شود.قطر شافت غلتک 110 میلی متر است.دو مجموعه قالب در سمت چپ و راست وجود دارد ، یکی برای قوس داخلی و دیگری برای قوس بیرونی و مجموعه ای از موتور اصلی 15KW.این دستگاه توسط دستگاه کاهنده ZQ500 هدایت می شود ، که شفت های پایین و راست و چپ را از طریق چرخ دنده ها هدایت می کند. ماژول چرخ دنده 10 متر است ، یکی برای هر چپ و راست. این محصول از طریق کنسول عملیات پردازش می شود.

لیست چک پیکربندی III

نه

نام قسمت

تعداد

قالب سازی

یک مجموعه از هر طرف

موتور محرک 15KW

1 مجموعه

تشکیل شافت قالب

3 مجموعه

آسانسور توربو

3 مجموعه

موتور بالابر موتور

1 مجموعه

کاهنده ZQ500

1 مجموعه

کنسول برق

1 مجموعه

پیچ لنگر تجهیزات

1 مجموعه

IV. خدمات ما

· نمونه در دسترس و رایگان است.

· ما 15-30 روز پس از واریز کالا ، تحویل کالا را انجام خواهیم داد.

· کلیه کالاهای ما با بهترین قیمت و قیمت مناسب می باشد.

· ما می توانیم تحویل را از طریق دریا ، از طریق هوا یا به صورت اکسپرس انجام دهیم.

نمودار ساختار ماشین آلات V.Bending:
