دستگاه جوش خاموش قطب نور مدل HM800-14000 برای تک قطبی دکل بالا

(دکل بلند) دستگاه جوش درز تیر

مدل: HM800/14000 / جوش زیرپودری

مرور کلی محصول

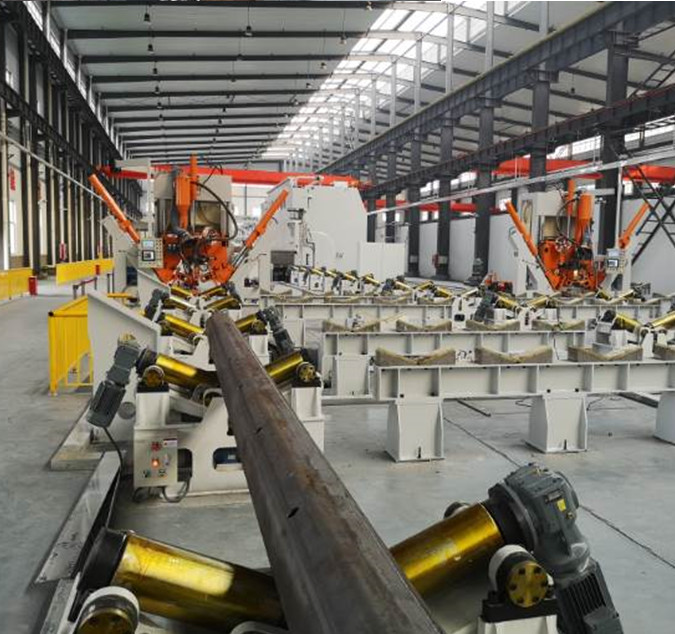

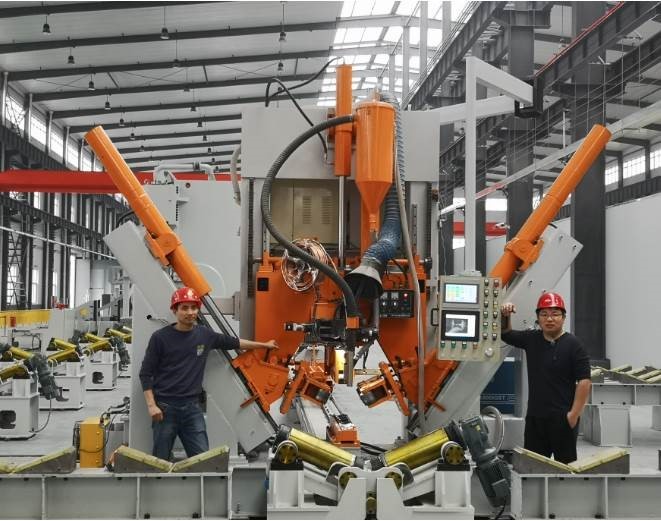

این دستگاه جوش درز تیر اتوماتیک مخصوص تیرهای تک ستونی، تیرهای دکل بلند، تیرهای ارتباطی 5G و تیرهای روشنایی استاندارد طراحی شده است. این یک خط خودکار بسته شدن و جوش طولی است که جوش‌های با کیفیت بالا و یکنواخت را بر روی تیرهای چندضلعی و مخروطی با اندازه متوسط ​​ارائه می‌دهد - به خصوص تیرهایی با یک درز طولی. واگن برقی موتوری تیر را با سرعت قابل تنظیم از منطقه جوش عبور می‌دهد، در حالی که سیلندرهای هیدرولیک چرخ‌های فشار را برای بستن محکم تیر در حین جوشکاری به حرکت در می‌آورند. نتیجه: یک درز صاف و بدون پیچش با حداقل تغییر شکل - چرخه به چرخه.مشخصات کلیدیمورد

پارامتر

سیستم CNC به طور خودکار فشار گیره، موقعیت پایه پرس و سرعت تغذیه را با تغییر قطر تیر تنظیم می‌کند - درز را در طول جوش کاملاً بسته نگه می‌دارد تا نتایج صاف و یکنواخت حاصل شود.

1. جوشکاری بدون پیچشبر اساس یک فرآیند قبلی که به درستی تراز شده است، درز جوش تیر دارای پیچش صفر است. هیچ اپراتوری نیازی به اهرم کردن یا چرخاندن تیر در پشت دستگاه برای مجدداً مرکز کردن درز ندارد - صرفه‌جویی قابل توجه در نیروی کار.
2. درایو فرکانس متغیر با ترمز الکتریکیدرایو تیر از کنترل VFD با ترمز الکتریکی استفاده می‌کند و شروع و توقف پایدار را برای جوشکاری تمیز سر و دم تضمین می‌کند. این سیستم کل طول را از انتهای کوچک تا انتهای پایین با تقریباً هیچ باقی‌مانده جوش‌نخورده جوش می‌دهد و کار دستی پایین‌دستی را کاهش می‌دهد.سه مجموعه غلتک گیرهتوزیع فشار در 3 مجموعه غلتک فشار سطح را کاهش می‌دهد و خراش‌ها را به حداقل می‌رساند بر روی سطح تیر. ایده‌آل برای تیرهای هشت‌ضلعی، چندضلعی و مخروطی - هم با قطر یکسان و هم مخروطی.
3. واگن برقی با بازگشت سریع موتوریواگن برقی فشاری به طور خودکار برمی‌گردد - بدون فشار دستی، خستگی اپراتور کمتر.
4. گیره عقب پنوماتیکواگن برقی فشاری عقب از دستگاه گیره پنوماتیک استفاده می‌کند - ساده‌تر و سریع‌تر از گیره دستی.جوش زیرپودرینفوذ عمیق، مهره جوش صاف، جرقه کم، نرخ رسوب بالا - ایده‌آل برای تولید تیرهای با دیواره ضخیم.
5. تخلیه از نوع غلتکی (بارگیری/تخلیه از یک طرف)سمت تخلیه از قفسه غلتکی برای بارگیری و تخلیه آسان استفاده می‌کند و از اتوماسیون بالادستی/پایین‌دستی پشتیبانی می‌کند. بارگیری و تخلیه می‌تواند در یک طرف باشد، بنابراین اپراتور فقط در موقعیت اصلی دستگاه کار می‌کند - بدون پیاده‌روی طولانی، شدت کار به شدت کاهش می‌یابد.
6. دستگاه هدایت تیر عقب تطبیقیراهنمای عقب به طور تطبیقی ​​تنظیم می‌شود، بنابراین موقعیت درز جوش در عمل به ندرت نیاز به تنظیم دستی دارد.
7. ردیابی درز مبتنی بر دوربیندوربینی که روی سر جوش نصب شده است، درز را بر روی صفحه نمایش پنل کنترل اصلی نمایش می‌دهد - ردیابی درز را ساده می‌کند و بار نظارت اپراتور را کاهش می‌دهد.
8. سیستم هیدرولیک و CNC خود توسعه یافتهاطمینان حاصل می‌کند که تیر جوش داده شده گرد و با حداقل تغییر شکل باقی می‌ماند.تک اپراتورفقط 1 نفر برای بهره‌برداری از کل خط لازم است.
9. 5 مجموعه قفسه غلتکی تخلیهمناسب برای تیرهای 12 متری و 14 متری.
10. جهت کار قابل تنظیمدستگاه‌ها می‌توانند برای عملیات از چپ به راست یا از راست به چپ پیکربندی شوند تا با چیدمان کارگاه شما مطابقت داشته باشند.
11. طراحی سفارشی موجود استما می‌توانیم دستگاه‌ها را به طور ویژه برای برآورده کردن انواع تیرها و الزامات تولید در سراسر جهان طراحی و تولید کنیم.
12. پیکربندی‌های اختیاریسیستم بلوک مسی خنک‌کننده - در داخل تیر نور نصب می‌شود تا نرخ نفوذ جوش را افزایش دهد. شامل 2 مجموعه بلوک مسی برای تیرهای مخروطی و هشت‌ضلعی.غلتک گیره برای تیرهای روشنایی استاندارد
13. - محدوده قطر را به 60 تا 800 میلی‌متر (تیرهای گرد و مخروطی) گسترش می‌دهد.غلتک گیره برای تیرهای روشنایی هشت‌ضلعی
14. - حداقل قطر 60 میلی‌متر.دستگاه گیره عقب برای تیرهای روشنایی
15. - شامل یک ابزار کوچک برای تیرهای بسیار کوتاه (مانند بازوهای 1 تا 2 متری).ترکیب دستگاه

میز کار طولانی برای حرکت واگن برقی

• قاب گانتری اصلیسیستم درایو واگن برقی
• قفسه غلتکی تخلیه - 5 مجموعه (برای تیرهای 12 متر / 14 متر)غلتک‌های گیره برای تیرهای با اندازه متوسطسیستم جوش زیرپودری با فیدر سیمسیستم بازیابی فلاکس
• سیستم هیدرولیکسیستم کنترل
• مجموعه غلتک گیره بر اساس نیاز تیر مشتریاستاندارد: 1 مجموعه برای تیر تک ستونی / دکل بلند / تیر 5G

اختیاری: 1 مجموعه برای تیرهای روشنایی، حداقل Ø60 میلی‌متر (گرد و مخروطی)

1. اختیاری: 1 مجموعه برای تیرهای روشنایی، حداقل Ø60 میلی‌متر (هشت‌ضلعی)
2. اختیاری: دستگاه گیره عقب برای تیرهای روشنایی (شامل ابزار برای بازوهای کوتاه 1-2 متری)
3. اختیاری: سیستم بلوک مسی خنک‌کننده (2 مجموعه برای تیرهای مخروطی و هشت‌ضلعی)
4. سناریوهای کاربرد
5. تیرهای روشنایی دکل بلند
6. تیرهای تک ستونی (ترافیک / سیگنال / دوربین)
7. تیرهای ارتباطی 5G
8. تیرهای روشنایی استاندارد و تزئینی
9. تیرهای هشت‌ضلعی، چندضلعی و مخروطی
10. سوالات متداول
    • س1: حداکثر طول و قطر تیر که این دستگاه می‌تواند پردازش کند چیست؟
    • پاسخ: پیکربندی استاندارد تیرهایی تا طول 14000 میلی‌متر و قطر 200 تا 800 میلی‌متر را پردازش می‌کند. با غلتک گیره اختیاری تیر روشنایی، محدوده قطر تا 60 میلی‌متر گسترش می‌یابد.
    • س2: آیا این دستگاه می‌تواند تیرهای مخروطی/تپردار و تیرهای مستقیم (با قطر یکسان) را جوش دهد؟
    • پاسخ: بله. سیستم CNC به طور خودکار فشار گیره و سرعت تغذیه را با تغییر قطر تنظیم می‌کند، بنابراین هم تیرهای مخروطی و هم تیرهای با قطر یکسان - از جمله پروفیل‌های هشت‌ضلعی و چندضلعی را پردازش می‌کند.
11. س3: آیا دستگاه را می‌توان برای چیدمان کارگاه من سفارشی کرد؟

پاسخ: بله. ما دستگاه‌هایی با جهت‌های کاری مختلف (از چپ به راست یا از راست به چپ) ارائه می‌دهیم و می‌توانیم پیکربندی‌ها را برای انواع تیرهای خاص، طول‌ها یا الزامات تولید سفارشی کنیم.
