خط برش به طول برای قطب نور

به طول خط برشبرای قطب چراغمدل: CTLA8x1800

(نوع کاملا اتوماتیک، 4 لایه تراز)

ویژگی های اختصاصی:

کاملاً aغیر ازcنوع، اگر عرض درست برای قطب، طول CNC کنترل شده،مخروط sبا اتوماسیون کار می کنند،

سیستم تخلیه و انباشت اتوماتیک بشقاب

با دو نوع تیغه، واحد برش دو طرفه و واحد برش تراز.

(N: سیستم انبار خودکار برای صفحه کمتر از 6 میلی متر، صفحه قطب سبک)

کاربرد:

این است برای مواد قطب سبک uncoiling، تراز، برش، برش لبه خراش و فرآیند برش تراز،

برای بدست آوردن یک صفحه فولادی با عرض کوچک و یک صفحه فولادی با عرض بزرگ.

پارامترهای فنی و دستگاه های ترکیبی

پارامتر فنی

• ضخامت ماده:3mm-8mm برای Q235A (Q345=6mm,) فولاد نرم و گرم (ST52=6mm)
• عرض ماده:800-1800mm
• وزن سیم پیچ فولادی:مکس30تن
• قطر داخلی سیم پیچ فولادی:Φ508mm-Φ760mm
• سرعت تراز:5-15m/min
• تعداد رول های تراز: 13
• قطر رول های تراز:144 میلی متر
• فاصله رولر تراز: 150mm
• مواد رول تراز: GCr15
• سختی رول تراز: HRC55-58
• دستگاه یدکی: 3 واحد
• قطر رولر پشتیبان: 150mm
• محدوده طول برای مقیاس:2000️12000mm با توجهالزامات
• تحمل طول برش:±15 میلی متر (پای پایه بر روی صفحه 8 متری)
• قدرت اصلی موتور تراز: 45kw،۹۶۰ دور در دقیقه
• ظرفیت ماشین تراش:8mmx2500 میلی متر
• زاویه چرخش ماشین تراش: حداکثر1.5درجه.
• دو برابرلبه و مخروطسرعت برش  15m/min
• قدرتاصلیموتور برای برش11kw
• سرعت حرکت دالی:15m/minقابل تنظیم
• Sکوچک کردن تیغهماده: H13k
• برش bلادقطر:310mm
• قطر قطر قطر قطر قطر:310mm
• حداکثر عرض داخلی واحد برش دوگانه:۱۸۰۰ میلی متر
• حداکثر عرض داخلی واحد برش مخروطی:۲۴۰۰ میلی متر
• عرض ناحیه برای ماشین:حدود 7000 میلی متر

جزئیات دستگاه

1ماشين توليد فولادي

بالا و پایین: هیدرولیک

حرکت افقی: موتور

2. هيدروليک دو سر نوع چتر:

از جمله:واحد چپ و راست

با ترمز هایی که به تناوب چرخش میله کمک می کنند.

باز و بسته: هیدرولیک

3.فشار و هدایت هیدرولیکی، دستگاه هیدرولیک سر شلاق، چسبدستگاه

آن را از قاب، فشار هیدرولیک و دستگاه هدایت، دستگاه هیدرولیک کفش سر، چنگالرولر

و سیستم راننده موتور، و غیره

• دستگاه فشار و هدایت هیدرولیکی:

این شامل فشار هیدرولیکی و بازو هدایت، فشار و چرخ هدایت، جعبه گیر، موتور و غیره است.

• دستگاه هیدرولیک سر شلاق:

این از دستگاه انقباض صفحه شانه هیدرولیک، صفحه مصرف، دستگاه هیدرولیک و غیره تشکیل شده است.

• دستگاه فشار هیدرولیکی

آن را از اسلاید، 2 رولر چسب، دستگاه چسب هیدرولیک، قاب، و غیره تشکیل شده است.

• بخش قدرت دستگاه فشار هیدرولیک

این شامل موتور AC، جعبه گیر، یک گروه از اسپندل و اتصال ، استند استند، یک مفصل جهانی و غیره است.

4. میز کار چرخدار وسط

5.دستگاه هدایت

این از فریم هیئت مدیره، صفحه مسطح قابل حرکت، دستگاه تنظیم هدایت، چرخ خم عمودی تشکیل شده است.

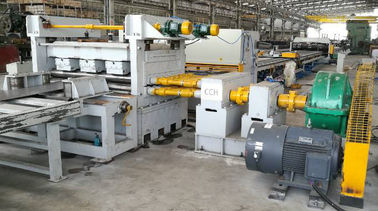

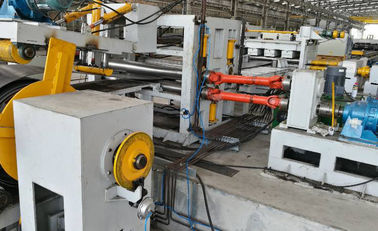

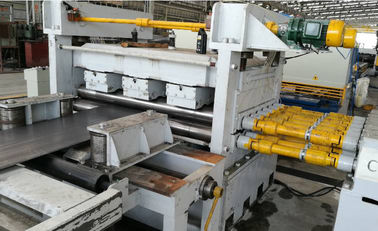

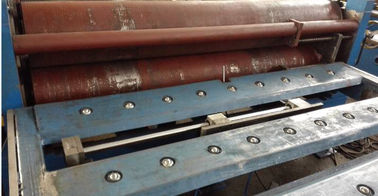

6.واحد تراز:(چهارنوع بارگذاری)

این تجهیزات اصلی این خط است که به بخش قدرت و بخش میزبان تقسیم می شود.

بخش قدرت از استند قدرت، کند کننده،Aموتور قابل تنظیم سرعت C،AC کابینت الکتریکی

(راننده موتور فرکانس AC) ، اتصال، صندوق توزیع قدرت، چرخ بند، بند، مفصل جهانی و ترمز YWZ، و غیره

بخش میزبان از پایه پایین، قاب، پایه زیر محور، پایه محور کششی، رول تراز، چارچوب پشتیبانی بالایی تشکیل شده است.

دارنده ی چرخ پشتیبان بالا و پایین، چرخ پشتیبان، دستگاه بلند کردن و فشار برقی، همراه با 2 عدد دستگاه فشار

موتور، پمپ روان کننده دستي

ویژگی این دستگاه:

این مورد توزیع قدرت تصویب شده است، هر رول تراز با اتصال متقاطع جهانی، بالا و پایین تراز متصل می شود

رول هر دو فعال هستند، سرعت خطی ثبات است، بنابراین اصطکاک بین سطح رول و صفحه کاهش می یابد، که می تواند

کارایی تسویه سریع.

وجود دارد دو مجموعه از نردبان در هر دو طرف محور تراز، یک مجموعه از تخت فشار است که برای کاهش

و مانع از آزاد شدن محوری می شود، که می تواند باعث افزایش کارایی شود.

دو گروه از چرخ پشتیبانی بر روی ماشین نصب شده است که می تواند تنظیم بالا و پایین، جلو و عقب.

برای حمایت از رول اصلی و افزایش سختی رول و کارایی تسویه سریع.

که می تواند مانع از وارد شدن آکسید slag به لانه شود.

ماشین است که استفاده از چرخ دنده و میله کرم، چرخش بزرگ در تنظیم دوقطبی کاهش سرعت و فشار، فشار سنگین

قدرت، می تواند به صورت جداگانه و همزمان برای بلند کردن و فشار دادن تنظیم شود و تنظیم میکرو دستی را تنظیم کند.

رول تراز کننده، خنک کننده ای با فرکانس متوسط است، سطح عمیق تر، که می تواند از سوختن در هنگام کمبود روغن و

می تواند طول عمر ماشین را افزایش دهد.

دستگاه میزبانی ترازشی است که تامین نفت متمرکز را اتخاذ می کند که می تواند به راحتی کار کند. اجزای اصلی توسط ویبراتور پیشرفته در خانه لرزش می کنند که می تواند استرس را از بین ببرد و خم شدن را کاهش دهد..موتور موتور قابل تنظیم سرعت با جریان مستقیم است.همراه با صفحه هسته Eurotherm که می تواند کاهش بلند کردن و زمان ترمز ((دو سوم زمان ترمز کوتاه تر از موارد معمول) و سرعت سطح بهره وری.

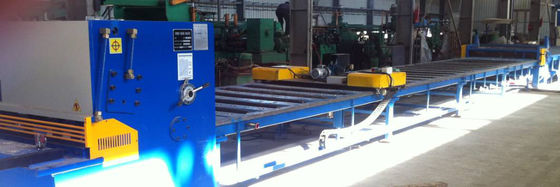

7.نوع چرخشماشین برش:

از جمله:شیری هیدرولیک درخشنده Q12Y-6*2000.

برش می تواند 3 درجه چرخش برای مناسب برای صفحه قطب نوربرش دادن

بعد از تراشیدن، صفحه خواهد بودموازی، این راه کاهش ضایعات مواد و آسان برای فرآیند بعدی از قطب نور ساخت

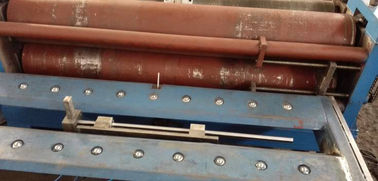

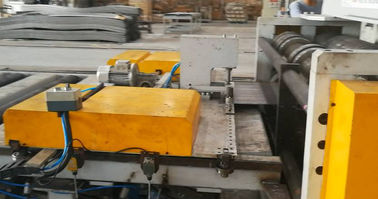

8.Pمیز حمایتی طولی + کالسکه با دستگاه اتوماسیون:

يه عروسک در جلويدو لبهدستگاه برش. این برای کنترلبرش راست و اندازه صفحه مستطیل.با تغییر موقعیت دکمه روی dolly برای کنترلاندازه صفحه مستطیل.

این عروسک با راننده ی موتور، می تواند بر اساس طول صفحه ی ستون به موقعیت درست روی میز حرکت کند.

درجدولرولر با رانندگی موتور، زمانی که رولر توسط موتور غوطه ور می شود، صفحه می تواند به برش حرکت کندواحدو نیازی به فشار دادن صفحه به صورت دستی نیست.Eبسیار رول با کلاچ پنوماتیک، می تواند توسط موتور و زنجیره رانده شودسیستم، همچنین می تواند بشقاب را حرکت دهددستيبرای تنظیم صفحه

هر دو روي دالي و روي یخدر واحد برش لبه، دستگاه پنوماتیک برای فشار صفحه برای متوقف کردن برای گرفتن ابعاد درست صفحه مستطیل وجود دارد.

9دستگاه بلند کردن صفحه

Tدستگاهش شامل دو سیلندر پنوماتیک است و می تواند با توجه به طول صفحه به مکان های مختلف منتقل شود.

Wهنگامی که صفحه به جلو واحد برش می رسد، صفحه متوقف می شود، این دستگاه بالا خواهد رفتصفحه، به طوری که عروسک می تواند کلیمپ و حرکت صفحه.

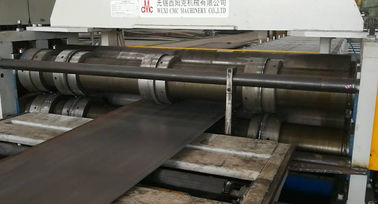

• واحد برش دو لبه

دوبرابرلبهماشین برش بر اساس اصل برش رولینگ برای برش ورق فولاد است.

این برای برش لبه خراش از صفحه فولاد گرم رول شده برای به دست آوردن عرض دقیق برای قطب نور است.

از جمله:دو جفت رولر، موتور، جعبه دنده، چهار تیغه

دو رولر نوع پیچ بالا و پایین، با دو جفت تیغه برش.

رول های نوع پیچ برای تنظیم تیغه برش به هر موقعیت برای برش هر اندازه صفحه آسان است.

11 تاPمیز حمایتی طولی + کالسکه با دستگاه اتوماسیون:

در جلو واحد برش یک dolly وجود دارد. آن را برای کنترل درجه برش تراش است. با تغییر موقعیت از

تاپیک روی دالی برای کنترل سرعت برش تراز.

این عروسک با راننده ی موتور، می تواند بر اساس طول صفحه ی ستون به موقعیت درست روی میز حرکت کند.Aو

صفحه رو ببنديد تا جهت حرکت صفحه ي راست رو پيدا کنيد.

درجدولرولر با رانندگی موتور، زمانی که رولر توسط موتور غوطه ور می شود، صفحه می تواند به برش حرکت کندواحدو نه

بايد لوح رو دستي فشار بديEبسیار رول با کلاچ پنوماتیک، می تواند توسط موتور و زنجیره رانده شودسیستم، همچنین می تواند

بشقاب رو تکون بدهدستيبرای تنظیم صفحه

هر دو روي دالي و روي یخnt واحد برش تراشه ای، دستگاه های پنوماتیک برای فشار صفحه برای متوقف کردن برای گرفتن تراشه راست وجود دارد

زاويه برش

12دستگاه بلند کردن صفحه

Tدستگاهش شامل دو سیلندر پنوماتیک است و می تواند با توجه به طول صفحه به مکان های مختلف منتقل شود.

Wهنگامی که صفحه به جلو واحد برش می رسد، صفحه متوقف خواهد شد، این دستگاه بالا خواهد رفتصفحه، به منظور

"دولي" مي تونه بشقاب رو ببنده و جابجا کنه.

13. واحد برش تراش

دستگاه برش تراش تراش بر اساس اصل تراش ورق فولادی است.و يه تخته ترپزيوم بگيرم

با نرخ محدودی

از جمله:دو جفت رولر چسبنده، موتور، جعبه دنده، رولر چسبنده بالا و پایین، دو تیغ،

دو رولر نوع پیچ بالا و پایین، با یک جفت تیغه برش.

رول های نوع پیچ برای تنظیم تیغه برش به هر موقعیت برای برش هر اندازه صفحه آسان است.

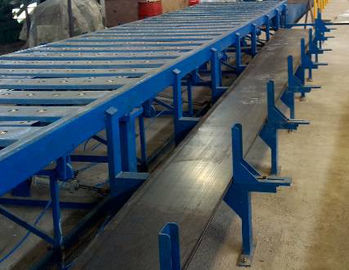

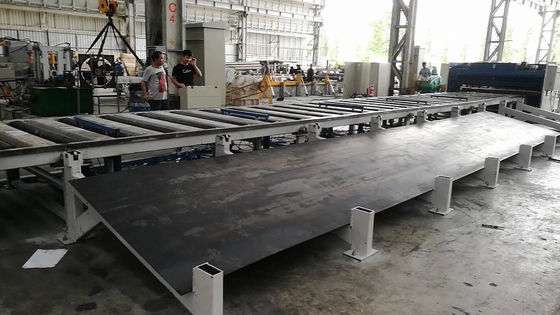

14. میز پشتیبانی نوع توپ برای صفحه تراز آماده

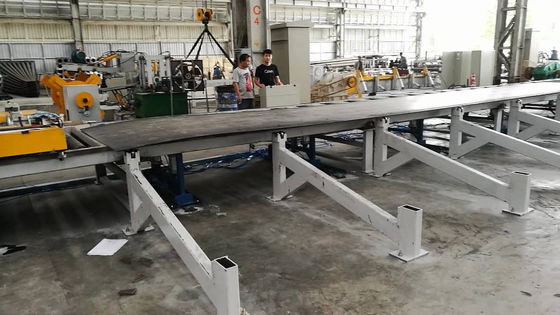

15.سیستم اتوماسیون تخلیه و انباشت صفحه ی کانر

دو تا پنوماتيک هستچسباندنرولر هاTاو در حال فشار پایین رول با رانندگی موتور، زمانی که رول است

با استفاده از موتور، صفحه مخروط می تواند به دور ازبرشواحدWوقتی که صفحه حرکت نکرد، رولر بالا

بالا میره و فضا رو برای تخلیه بشقاب میده.

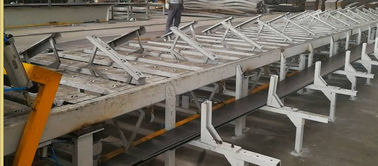

Uدر جدول، اين 12 واحد دستگاه تخليه هواييه.Tهی می تونی از وسط میز بلند بشی، بعد دو تا

صفحه مخروط به هر دو طرف استایل می افتد.

16.سیستم الکتریکی:

میز کنترل مرکزی

برای برش دو لبه و برش مخروطی نیزPLC، AC راننده اینورتر ویژگی پاسخ سریع و فعالیت خوب,

که می تواند به طور موثر کنترلدالیسرعت حرکت.

17سیستم هیدرولیک:

قدرت هیدرولیک 25L/min

از جمله:ایستگاه هیدرولیک، شیر، مخزن روغن، مفصل، لوله نرم، لوله سخت و غیره

18.پنوماتیکسیستم:

Fو یا کپی میز، دستگاه بلند کردن صفحه، دستگاه تخلیه صفحه و غیره

19گزینه:

اضافیبعد از برش تراز، واحد تراز

Rفشار صفحه فولادی را بالا می برد و برای فرآیند بعدی آسان است.

(اینواحد مناسب برای ضخامت کمتر از 6 میلی متر صفحه برای چراغ های خیابانی)

20گزینه:سیستم آفلاین صفحه

(پس از اینکه صفحه به طول برش داده شد، سیستم می تواند صفحه را به سمت ماشین حرکت دهد.)
