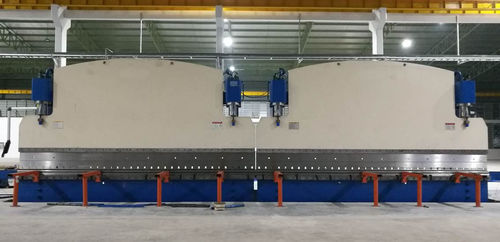

فرکانس فشار هیدرولیک CNC TANDEM
مدل: 2-WE67K-4007000
کاربرد: ساخت قطب روشنایی و داربست بالا
| ویژگی های فنی | |||
| 1 | نوع | چندi- ماشین تاندم هیدرولیک CNC الکترو - دستگاه های هیدرولیکی | |
| 2 | نیروی کار | 2X400 تن | |
| 3 | طول جدول | 2X7000 میلی متر | |
| 4 | فاصله بین فریم ها | 5600 میلی متر | |
| 5 | عمق گلو | ۹۵۰ میلی متر | |
| 6 | ارتفاع باز | ۹۷۰ میلی متر | |
| 7 | سکته مغزی | 320 میلی متر | |
|
8 |
کار کردن سرعت |
تخلیه | 60mm/s |
| کار کردن | 7mm/s | ||
| برگرد | 60mm/s | ||
| 9 | موتور اصلی | 2x30kw | |
| 10 | سیستم CNC |
نوع: DELEM DA53T شرکت Delem، هلند 2 (Y1,Y2)+ سیستم تاج میز |
|
| 11 | ابزار |
صفحه بعد رو ببين جدولبامکaسیستم تاج گذاری نیکیال |
|
| 12 | مهر و موم در بطری ها | نوع NOK یا SKF | |
| 13 | قطعات هیدرولیکی | BOSCH-Rexrothآلمان | |
| 14 | پمپ هیدرولیک | "سنی" (هایتک)ایالات متحدهمارک ساخته شده در چین | |
| 15 | سنسور نمایشگر رستا خطی | FAGAR، اسپانیا | |
| 16 | عناصر اصلی برق در کابینت | شنایدر,فرانکبرند | |
| 17 | وزن | 2x50000 کیلوگرم | |
| 18 | اندازه کلی ((ملی متر) LxWxH |
2x7200x2710x5696 ارتفاع بالای کف: 4500 طول کل با سیستم تخلیه جانبی: 17500 عرض کل با حمایت جلویی:4040 |
|
| 19 | بسته بندی: | دستگاه در طول حمل و نقل جدا خواهد شد. | |
جزئیات ابزار فشار ترمز
| با 1 |
يه نگهدارنده ابزار نصب شده، ضخامتش 18 ميلي متره مناسب براي ستون خيابون. L=14متر |
|
| گزینه 1 |
یک ابزار نصب شده، برای قطب خیابان هشت گوشه ای، Min. 60mm OD قطب نور هشت گوشه ای L=14متر |
|
| گزینه 2 |
یک مجموعه از کاشی های پایین V، برای ستون خیابان هشت گوشه ای و ستون بلند 150x150 14 متر |
|
| گزینه3 |
ابزار قطب مخروطی با سرعت دو برابر نرخ تراکم 11/1000 (قطر 60 ~ 236) ، 13/1000 (قطر 60 ~ 268) ، ضخامت قطب: 3 ~ 4mm 7 برابر ابزار مخروطی شکل دهنده مناسب برای قطب مخروطی tطول کل قالب 16مترها، نوع بخش،
|
|
| با4 | پشتیبان ابزار مخروطی در هر دو طرف نگهدارنده بالا، 6.5m، برای سمت بزرگ ابزار بالا |
| گزینه5 | نوع فشار سیستم تخلیه جانبی قطب سبک | |
| گزینه6 |
عملکرد تشخیص از راه دور Tعرضه کننده ماشین می تواند به مشتری در تشخیص خطای از راه دور و تنظیم پارامتر از راه دور کمک کند. |
|
| گزینه7 |
سیستم خم کردن خودکار قطب نور از جمله: الف.ماشين نگهدارنده صفحه فولادی ب.جرثقیل بارگیری ج.رولر جانبی صفحه فولادی و قفسه نگهدارنده د.سیستم تغذیه صفحه CNC اِ.دستگاه موقعیت جانبی ف.گسترش سیستم تخلیه جانبی جیسیستم تخلیه سمت قطب و قفسه ذخیره |
|
| گزینه8 | قطعات یدکی (برای 400) مدل تن) |
عملکرد اصلی:
پس قدرت بالا و سفتي خوب داره
ترمز فشار استفاده از شیر برقی هیدرولیک متناسب برای اطمینان از همگام سازی هر دو سیلندر.شیر متناسب ساخته شده توسط شرکت BOSCH-Rexroth با عملکرد بسیار خوب مانند اصطکاک کوچک بین جفت های عمل مکانیکی، تقویت کننده الکترونیک خوب و آهنربای الکتریکی با نیروی کنترل بالا و عمل مداوم.وجود دارد دو نمایشگر raster در هر دو طرف ماشین برای گرفتن سیگنال از موقعیت رام به طور مداوم و تغذیه مجدد سیگنال به سیستم کنترل، پس از آن سیستم کنترل کنترل شیر الکتریکی هیدرولیک برای انجام دو سیلندر همگام سازی در یک ماشین.
اگر نیاز به دو واحد کار با هم، فقط نیاز به چرخش سوئیچ به موقعیت همگام سازی در پنل کنترل واحد اصلی.هر دو واحد موقعیت سیگنال به سیستم کنترل CNC (سیستم Delem) ارسال خواهد شد، و سیگنال خروجی از سیستم CNC به دریچه متناسب و دریچه پیش پر کردن ارسال می شود. برای کنترل سریع پایین، نقطه تغییر سرعت،سرعت فشار و سرعت بازگشت برای حفظ دو واحد همگام سازی با دقت بالا
| قسمت جلو دستگاه |
|
|
| Sid ماشین |
|
|
| Sسیستم تخلیه |
 |
