قطعه قطعه برش به طول خط برای قطب نور

قطعه قطعه برش به طول خط برای قطب نور

    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
  • Cut To Length Line  for light pole

    جزئیات محصول:

    محل منبع: ووسی، چین
    نام تجاری: CMC
    شماره مدل: CTLA8X800

    پرداخت:

    مقدار حداقل تعداد سفارش: ۱ عدد
    قیمت: according to the machine requirement
    جزئیات بسته بندی: مناسب برای حمل و نقل کانتینر
    زمان تحویل: با توجه به نیاز دستگاه
    شرایط پرداخت: سابق کار / FOB SHANGHAI / CIF
    قابلیت ارائه: بر اساس الزامات
    خدمات پس از فروش: ما مهندس را به کارگاه مشتری برای نصب، راه اندازی و آموزش می دهیم
    مخاطب
    توضیحات محصول جزئیات
    برجسته:

    steel coil slitting machine

    ,

    metal slitting machine

    مدل خط: CTLA 8x18 00

    (کاملا اتوماتیک، 4 سطح نازک)

    ویژگی های اختصاصی:

    به طور کامل یک نوع utomati C ، اگر عرض مناسب برای قطب، طول کنترل CNC، کاهش خطوط با خودکار، بارگیری Taper صفحه و جمع کردن سیستم خودکار.

    با دو نوع تیغه دو لبه دستگاه برش لبه و واحد تکه تکه کردن.

    (N ote: سیستم انباشته اتوماتیک برای صفحه کمتر از 6 میلی متر، صفحه قطب نور )

    کاربرد:

    این برای مواد خام قطب نازک، سطح، برش، قطعه لبه برش و فرآیند برش کوبی است، برای گرفتن یک عرض کوچک یک طرف، یک صفحه فولاد عرض بزرگ.

    پارامترهای فنی و سازگار

    پارامتر فنی

    • ضخامت مواد : 3 میلی متر و 8 میلی متر برای Q235A (Q345 = 6 میلی متر)، فولاد خفیف داغ داغ (ST52 = 6 میلی متر)
    • عرض مواد : 800- 1 8 0 0 میلی متر
    • وزن کویل فولاد : حداکثر 30 تن
    • قطر داخلی کویل فولاد : Φ50 8 میلی متر Φ7 6 0 میلیمتر
    • سرعت نزول : 5- 15 متر در دقیقه
    • تعداد غلتک ها: 1 3
    • قطر غلتکی سطح: 44 میلیمتر
    • فاصله بین غلتک: 1 5 0 میلیمتر
    • مواد غلتکی سطح بندی: GCr15
    • سختی غلتکی سطح: HRC55 -58
    • دستگاه غلتک حمایتی: 3 واحد
    • قطر غلتکی پشتیبانی: 15 0 میلیمتر
    • محدوده طول برای مقیاس : 2000 ~ 12 000mm بر اساس الزامات
    • تحمل طول برش : ± 15mm (پایه بر روی صفحه طول 8m)
    • قدرت موتور اصلی تنظیم: 4 5 کیلو وات، 960 دور در دقیقه
    • ظرفیت دستگاه برش: 8 mmx2 5 00mm
    • زاویه چرخش ماشین برش: حداکثر. 1.5 درجه
    • لبه دو طرفه و سرعت لغزش    1 5 متر در دقیقه
    • قدرت موتور اصلی برای برش 1 1 کیلو وات
    • سرعت حرکت دالی: 15 متر در دقیقه، قابل تنظیم
    • S لایت تیغه مواد: H13k
    • قطر باریک قطر: 31 میلیمتر
    • تکه تکه شدن تکه تکه کردن رول : 31 0 میلیمتر
    • حداکثر عرض داخلی واحد دو قطعه : 1800mm
    • حداکثر عرض درونی واحد انقباسی : 2400 میلیمتر
    • عرض دستگاه برای دستگاه : حدود 7000 میلی متر

    جزئیات دستگاه

    1. بارگذاری ماشین کویل فلزی

    بالا و پایین: هیدرولیک

    حرکت افقی: موتور

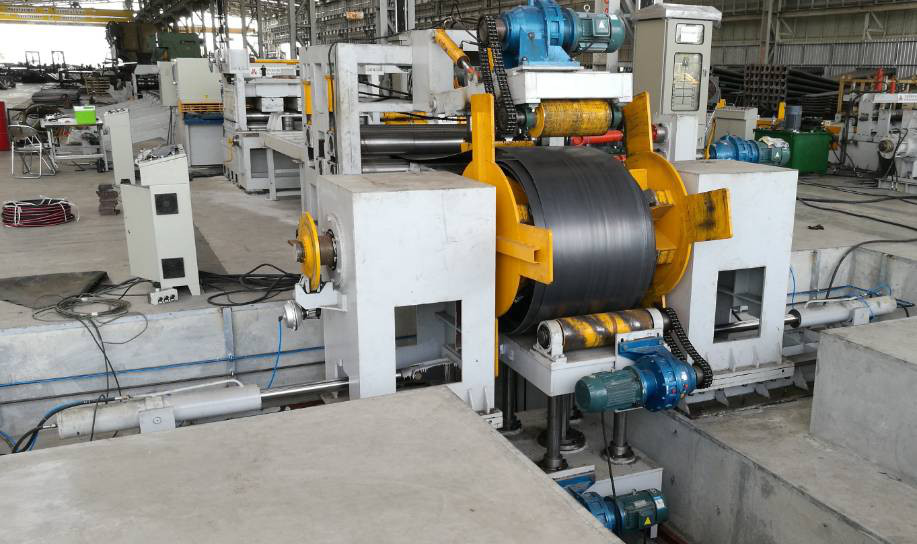

    2. هیدرولیک دو سر چتر نوع decoiler :

    از جمله : واحد چپ و راست،

    با ترمز که باعث چرخش چرخش شفت می شود .

    باز کردن و بستن: هیدرولیک

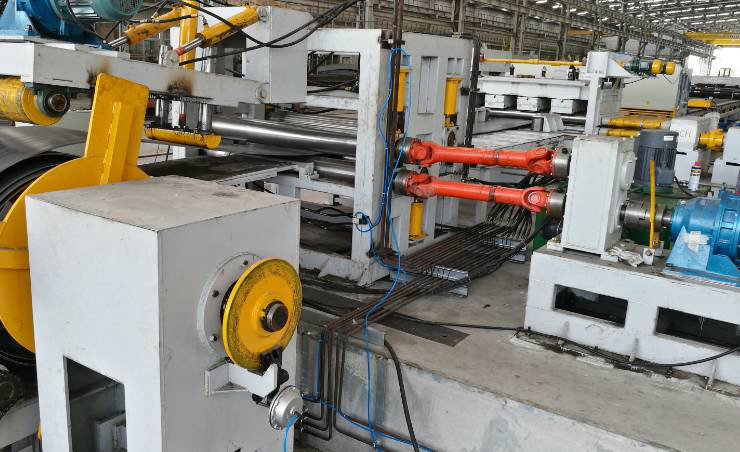

    3. فشار هیدرولیک و راهنمای، هیدرولیک هیدرولیک، دستگاه خرج کردن

    این شامل فریم، فشار هیدرولیکی و هدایت کننده دستگاه، دستگاه هیدرولیک هیدرولیکی، غلتک خراب کردن و سیستم راننده موتور و غیره است.

    • فشار هیدرولیک و راهنمای هدایت:

    این شامل فشار هیدرولیکی و بازوی راهنمایی، فشار دادن و هدایت چرخ، جعبه دنده، موتور و غیره

    • دستگاه هیدرولیک بوک:

    این شامل دستگاه کشش بشقاب هیدرولیکی، صفحه مصرفی، دستگاه هیدرولیک و غیره است.

    • دستگاه خرج کردن هیدرولیکی

    این شامل اسلاید، 2 غلطک پینچ، دستگاه جوش هیدرولیکی، قاب و غیره

    • بخش برق از دستگاه هیدرولیک

    این متشکل از موتور AC، جعبه دنده، یک گروه از اسپیندل و متصل است، پایه تحمل، یک اتصال جهانی و غیره

    4 میانه راه نورد کار جدول

    5 دستگاه هدایت

    این شامل چهارچوب تیمی، ورق هواپیما متحرک، راهنمای تنظیم دستگاه، چرخش عمودی است.

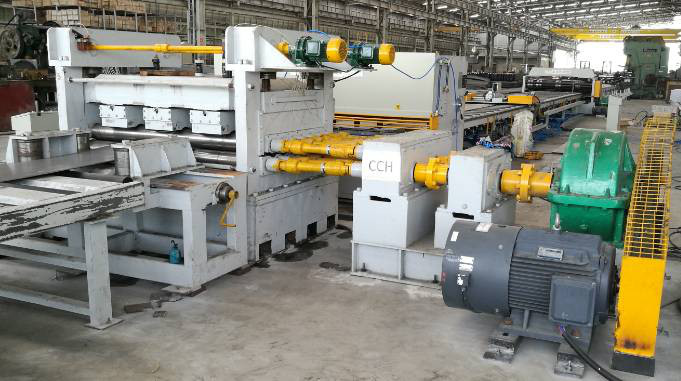

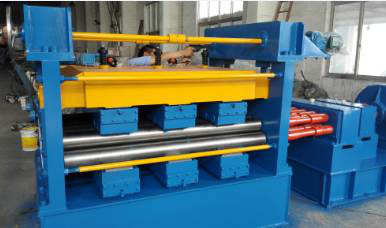

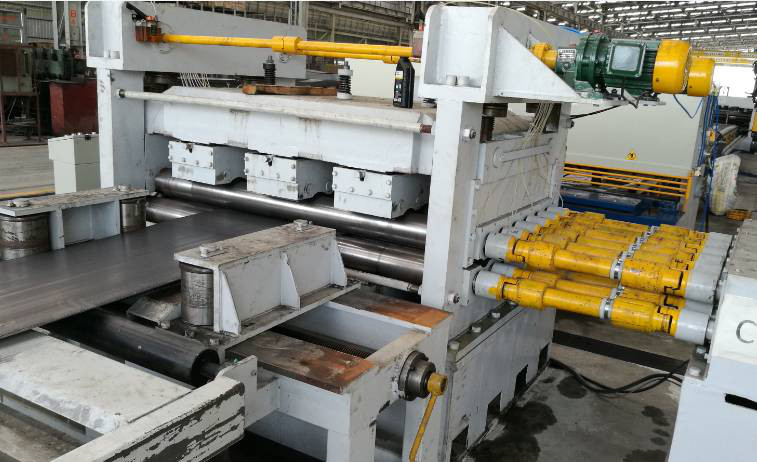

    6. واحد ارزیابی : ( نوع چهار نوع)

    این تجهیزات اصلی این خط است که به بخش قدرت و میزبان تقسیم می شود.

    بخش قدرت شامل ایستگاه قدرت، گیرنده، موتور قابل تنظیم سرعت A ، کابینه الکتریکی A ( موتور راننده موتور AC )، جفت، مورد توزیع قدرت، چرخ بند، بند، ترمز جامد و YWZ، و غیره

    بخش میزبان از پایین پایه، قاب، زیر پایه محور، پایه محوری کشویی، غلتک سطح، قاب پشتیبانی بالا، پشتیبانی از بالا و پایین پشتیبانی از چرخ، چرخ پشتیبانی، دستگاه برقی و فشار دادن، متشکل از 2 عدد فشار موتور، پمپ دستی دستی.

    خصوصیات این دستگاه:

    این دستگاه توزیع کننده قدرت را به تصویب رسانده است، هر یک از غلتک های سطحی با اتصال متقابل جهانی، غلطک سطح بالا و پایین فعال هستند، هر دو فعال هستند، سرعت خطی سازگاری است، بنابراین اصطکاک بین سطح غلتک و صفحه کاهش می یابد، که می تواند کارایی سطح را افزایش دهد.

    دو بخش غلتک در هر دو طرف محور چرخش وجود دارد، یک مجموعه از بلبرینگ تحت فشار استفاده می شود برای کاهش اصطکاک و جلوگیری از محوری از لیبی، که می تواند بهره وری را افزایش دهد.

    دو گروه از چرخ های پشتیبانی بر روی دستگاه نصب می شود که می تواند بالا و پایین، طرف جلو و عقب را تنظیم کند. این مورد برای حمایت از غلتک اصلی و افزایش سختی غلطک و بهره وری نازک سازی سریع استفاده می شود. یاتاقان بر روی چرخ های پشتیبانی شده مهر و موم شده است که می تواند سرباره اکسید را وارد کند.

    دستگاه چرخ دنده کرم و کرم، چرخش بزرگ در تنظیم دوازدهی کاهش سرعت و فشار دادن، فشار دادن قدرت سنگین، آن را می توان به صورت جداگانه و همزمان به بلند کردن و فشار دادن تنظیم، و تنظیم تنظیم دستی میکرو.

    غلطک مقیاس محاسبه القایی میانی سطح عمیق تر است، که می تواند از خوردن بلبرینگ هنگام کوتاه شدن روغن جلوگیری کند و عمر دستگاه را بیشتر کند.

    دستگاه میزبان یکپارچه تأمین سوخت متمرکز نفتی است که میتواند به راحتی کار کند. اجزای اصلی توسط ویبراتور پیشرفته در داخل کشور ارتعاش می شوند که می تواند استرس و کاهش خم شدن را از بین ببرد. موتور موتور قابل تنظیم سرعت جریان مستقیم همراه با صفحه اصلی Eurotherm است که می تواند زمان بلند کردن و ترمز را کاهش دهد (دو برابر ترمز بار کوتاه تر از آنهایی که معمول است) و بهره وری سریع تر.

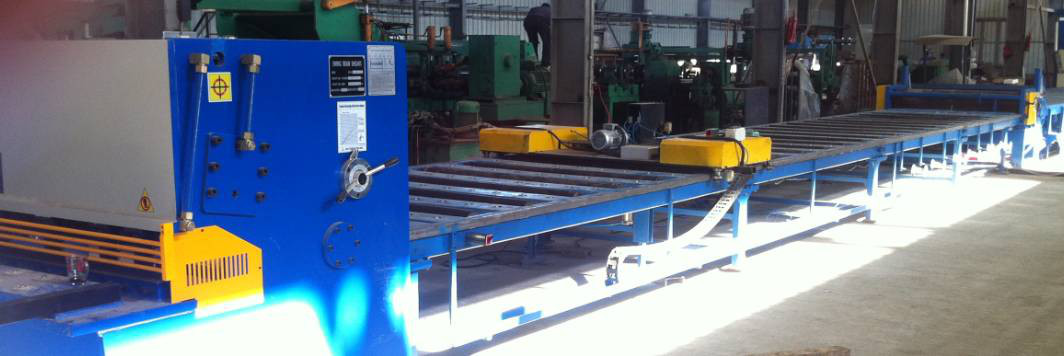

    7 چرخش نوع دستگاه برش :

    از جمله : برش تابشی هیدرولیک تابش Q12Y-6 * 2000.

    برش را می توان 3 درجه چرخانده تا برای برش ورق قطب نور مناسب باشد .

    پس از برش، ورق خواهد بود parallelogram، به این ترتیب باعث کاهش زباله های مواد و آسان برای روند بعدی قطب نور

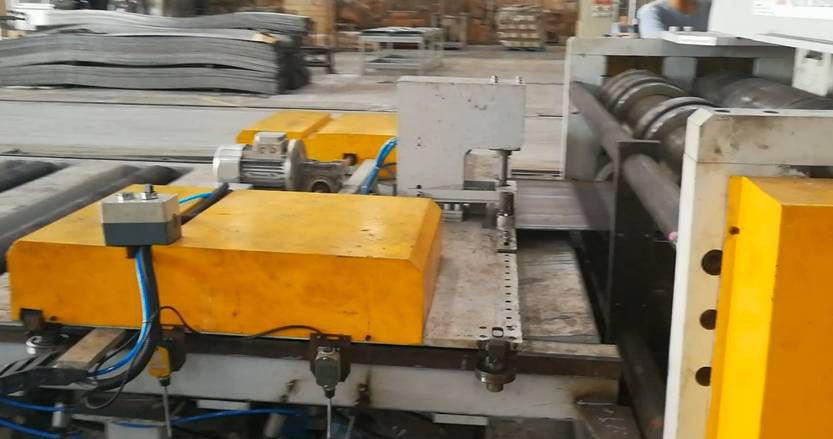

    8. طول نگهدارنده Pole طول + Dolly، با دستگاه اتوماسیون:

    یک لقمه در جلوی دستگاه برش دو لبه وجود دارد . این برای کنترل اندازه صفحات مستطیلی و مستطیلی است. با تغییر محل توقف در Dolly برای کنترل اندازه صفحه مستطیل .

    چرخ دنده با رانندگی موتور، می تواند به سمت راست روی میز بر اساس طول صفحه قطب حرکت کند.

    غلتک جدول با رانندگی موتور، زمانی که غلتک توسط موتور غرق می شود، صفحه می تواند به واحد برش حرکت کند و بدون نیاز به فشار دادن صفحه به صورت دستی. E بسیار غلتک با کلاچ پنوماتیک، می توان آن را توسط موتور و سیستم زنجیره ای رانده شده ، همچنین می توانید صفحه را به صورت دستی برای تنظیم صفحات حرکت می کند.

    هر دو در داللی و در قسمت پایین دستگاه برش لبه، دستگاه پنوماتیک برای فشار دادن صفحه برای جلوگیری از ابعاد سمت راست صفحه مستطیلی وجود دارد.

    9. دستگاه افزایش پلاستیکی.

    دستگاه خود را شامل دو سیلند پنوماتیک و می توان آن را به محل های مختلف بر اساس طول صفحه نقل مکان کرد.

    در صورتی که صفحه به جلو دستگاه برش می رسد، ورق متوقف می شود، این دستگاه بشقاب را افزایش می دهد ، به این ترتیب که میله می تواند بچرخد و صفحه را حرکت دهد.

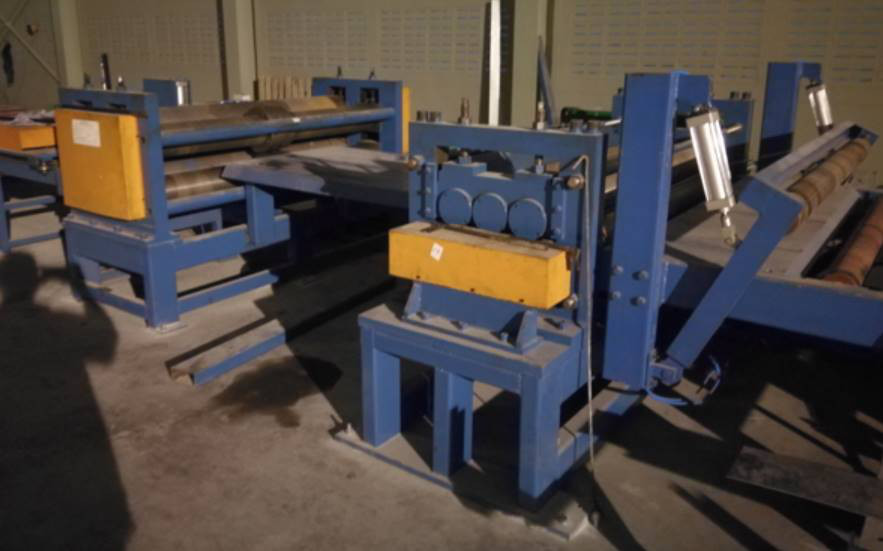

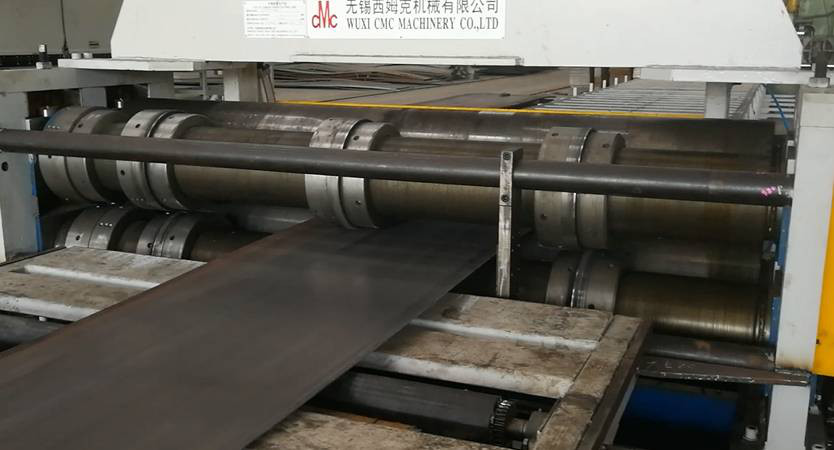

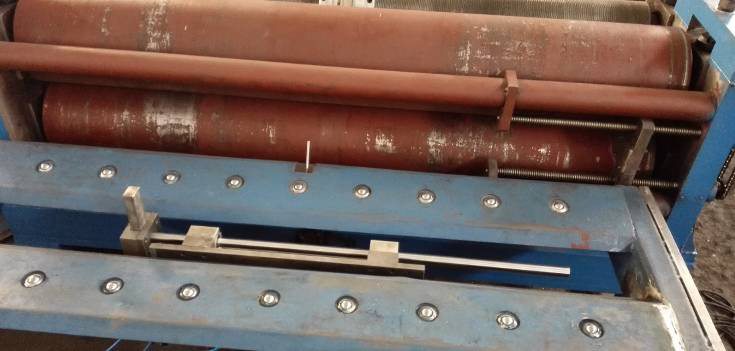

    • واحد دو لبه برش

    دستگاه برش دو لبه بر پایه اصل برش نورد برش ورق فولادی است.

    این است که برای برش لبه خراش ورق گرم فولاد نورد برای گرفتن عرض دقیق برای قطب نور است.

    از جمله: دو جفت غلتک، موتور، جعبه دنده، چهار تیغه

    بالا و پایین دو غلتک نوع پیچ، با 2 جفت تیغه برش.

    غلطک نوع پیچ آسان برای تنظیم تیغه برش به هر موقعیت برای برش هر اندازه از صفحه.

    11 طول صفحه پشتیبانی از طول P + $، با دستگاه اتوماسیون:

    در جلوی واحد برش یک لقمه وجود دارد. این است که برای کنترل درجه برش taper. با تغییر موقعیت متوقف کننده در داللی برای کنترل سرعت لغزش کانونی.

    چرخ دنده با رانندگی موتور، می تواند به سمت راست روی میز بر اساس طول صفحه قطب حرکت کند. یک صفحه وسط صفحه را به سمت راست حرکت دهید.

    غلتک جدول با رانندگی موتور، زمانی که غلتک توسط موتور غرق می شود، صفحه می تواند به واحد برش حرکت کند و بدون نیاز به فشار دادن صفحه به صورت دستی. E بسیار غلتک با کلاچ پنوماتیک، می توان آن را توسط موتور و سیستم زنجیره ای رانده شده ، همچنین می توانید صفحه را به صورت دستی برای تنظیم صفحات حرکت می کند.

    هر دو در داللی و در واحد خم شدن و خرد شدن، دستگاه های پنوماتیک برای فشار دادن صفحه برای جلوگیری از زاویه برش مناسب است.

    12. دستگاه افزایش پلاستیکی.

    دستگاه خود را شامل دو سیلند پنوماتیک و می توان آن را به محل های مختلف بر اساس طول صفحه نقل مکان کرد.

    در صورتی که صفحه به جلو دستگاه برش می رسد، ورق متوقف می شود، این دستگاه بشقاب را افزایش می دهد ، به این ترتیب که میله می تواند بچرخد و صفحه را حرکت دهد.

    13 واحد شکسته شدن

    دستگاه برش کوبی بر اساس اصل برش برش برش ورق فولادی است. یک صفحه تراپزی با نرخ کانونی خاصی پیدا کنید.

    از جمله: دو جفت غلتک، موتور، جعبه دنده، غلطک های بالا و پایین کشیدن، دو تیغه،

    بالا و پایین دو غلتک نوع پیچ، با یک جفت تیغه برش.

    غلطک نوع پیچ آسان برای تنظیم تیغه برش به هر موقعیت برای برش هر اندازه از صفحه.

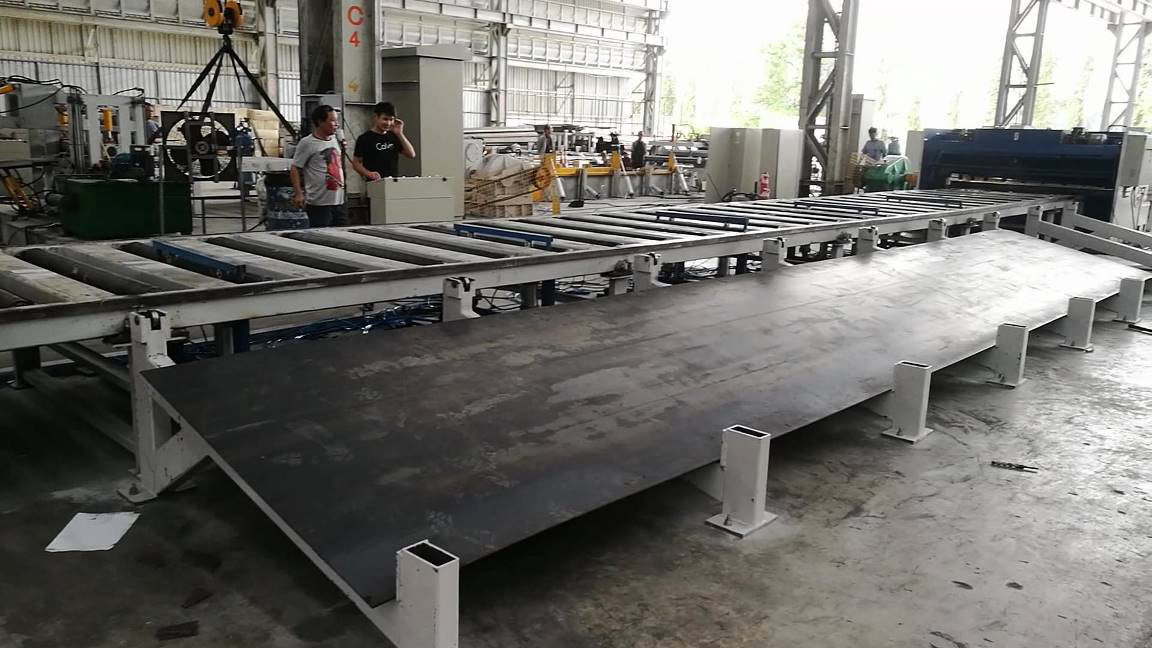

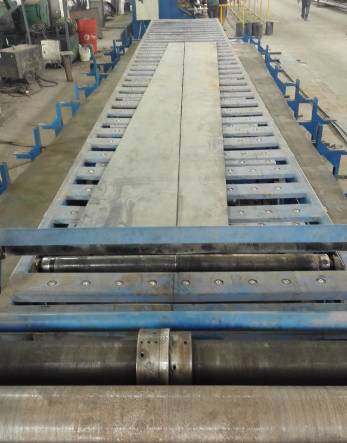

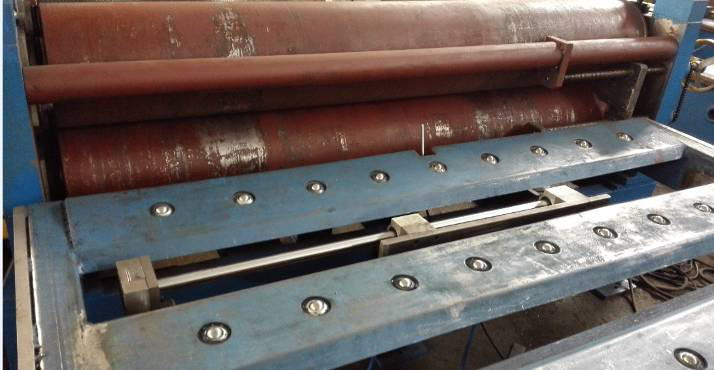

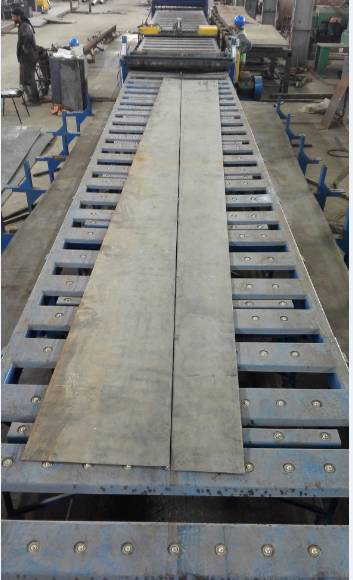

    14 جدول پشتیبانی از نوع توپ برای ورق گالوانیزه پایان یافته

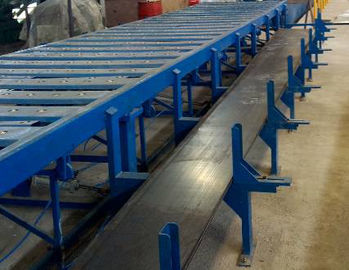

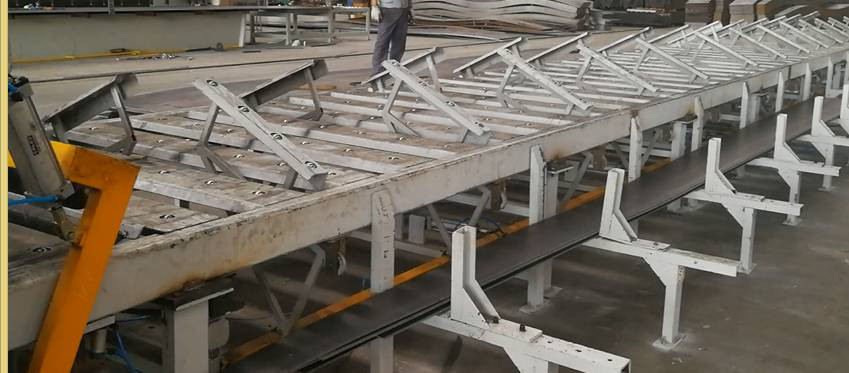

    15. تخلیه صفحه قیفی و سیستم اتوماتیک انباشته

    دو غلطک پنوماتیک وجود دارد . راننده پایین کشیدن راننده با رانندگی موتوری است، زمانی که غلتک توسط موتور غرق می شود، ورقه سیلندر می تواند به دور از واحد برش حرکت کند . وقتی ورق متوقف می شود، غلتک بالا می رود و فضا را برای تخلیه صفحه می دهد.

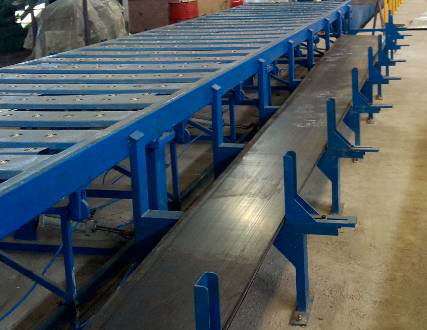

    در پشت میز، این 12 واحد دستگاه تخلیه پنوماتیک است. تی می تواند از وسط میز بلند شود، سپس دو قطعه سفت و محکم می شود به سمت دو طرف ایستادن کشویی.

    16. سیستم برق :

    میز کنترل مرکزی

    برای لبه های برش دو لبه و تکه تکه کردن، همچنین PLC، Inverter راننده AC دارای ویژگی واکنش سریع و فعالیت خوب است ، که می تواند به طور موثر کنترل سرعت داللی را کنترل کند .

    17 سیستم هیدرولیک :

    قدرت هیدرولیک 25L / min

    از جمله : ایستگاه هیدرولیک، دریچه ها، مخزن نفت، لوله مشترک، نرم، لوله های سخت و غیره

    1 8 سیستم پنوماتیک :

    F یا دولتی و کلاچ جدول، صفحه افزایش، دستگاه تخلیه صفحه و غیره

    19. گزینه:

    واحد سطح اضافی پس از برش مخروطی.

    R را فشار دادن ورق فولاد و آسان برای روند بعدی است.

    (این دستگاه مناسب برای ضخامت کمتر از 6 میلی متر برای قطب نور خیابان)

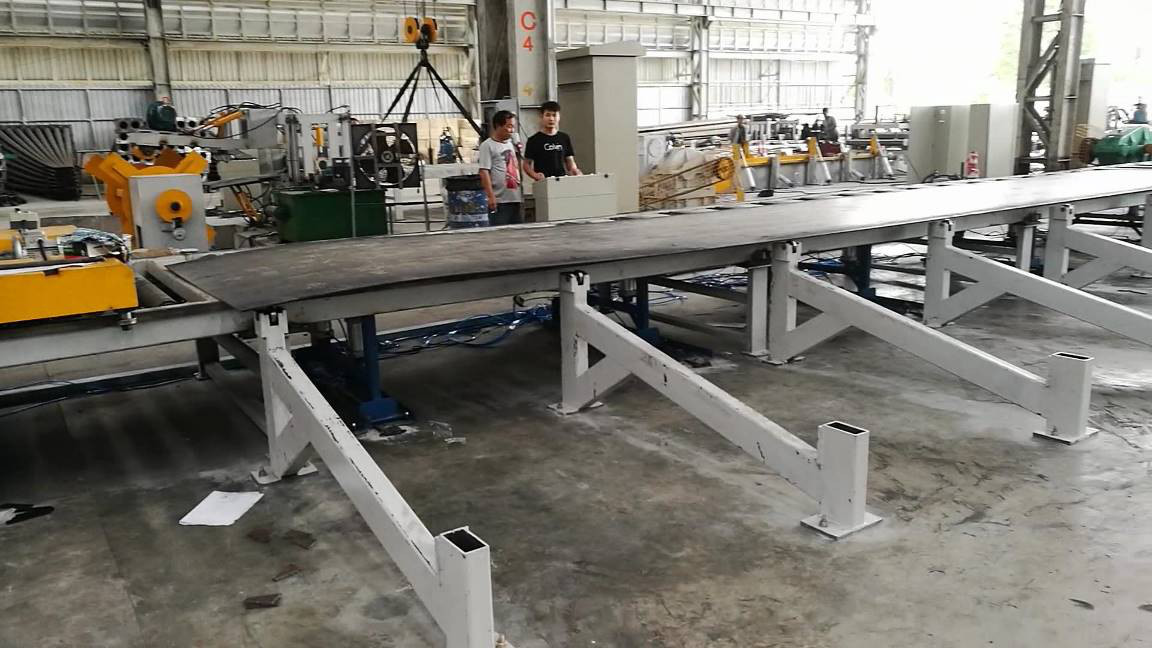

    2 0. گزینه: سیستم آفلاین صفحه

    ( پس از برش صفحه به طول، سیستم می تواند صفحه را به سمت دستگاه حرکت دهد.)
