دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC

دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC
دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC

تصویر بزرگ :  دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC

جزئیات محصول:
نام تجاری: CMC
شماره مدل: RW-DC120/300
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: Negotiation

دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC

شرح
برجسته:

دستگاه جوش رباتیک 120 میلی متر

,

دستگاه جوش رباتیک 300 میلی متر

,

دستگاه برش قاب درب CNC

دستگاه ترکیبی جوشکاری و برش درب ورق پایه ربات

مدل: RW-DC120/300



کاربرد:



سیستم جوش برای تولید جوشکاری صفحه پایه قطب نور استفاده می شود.با ارتباط زمان واقعی بین ربات و قدرت جوش، با توجه به موقعیت های مختلف جوش برای به دست آوردن درز جوش با کیفیت خوب،.



این دستگاه دارای شش کاربرد عمده در تولید تیر چراغ های خیابانی به شرح زیر است:

  • CNC برش صاف پایین قطب،
  • تعیین موقعیت و مونتاژ صفحه زیرین،
  • جوش دادن درزهای داخلی و خارجی بین صفحه زیرین و قطب،

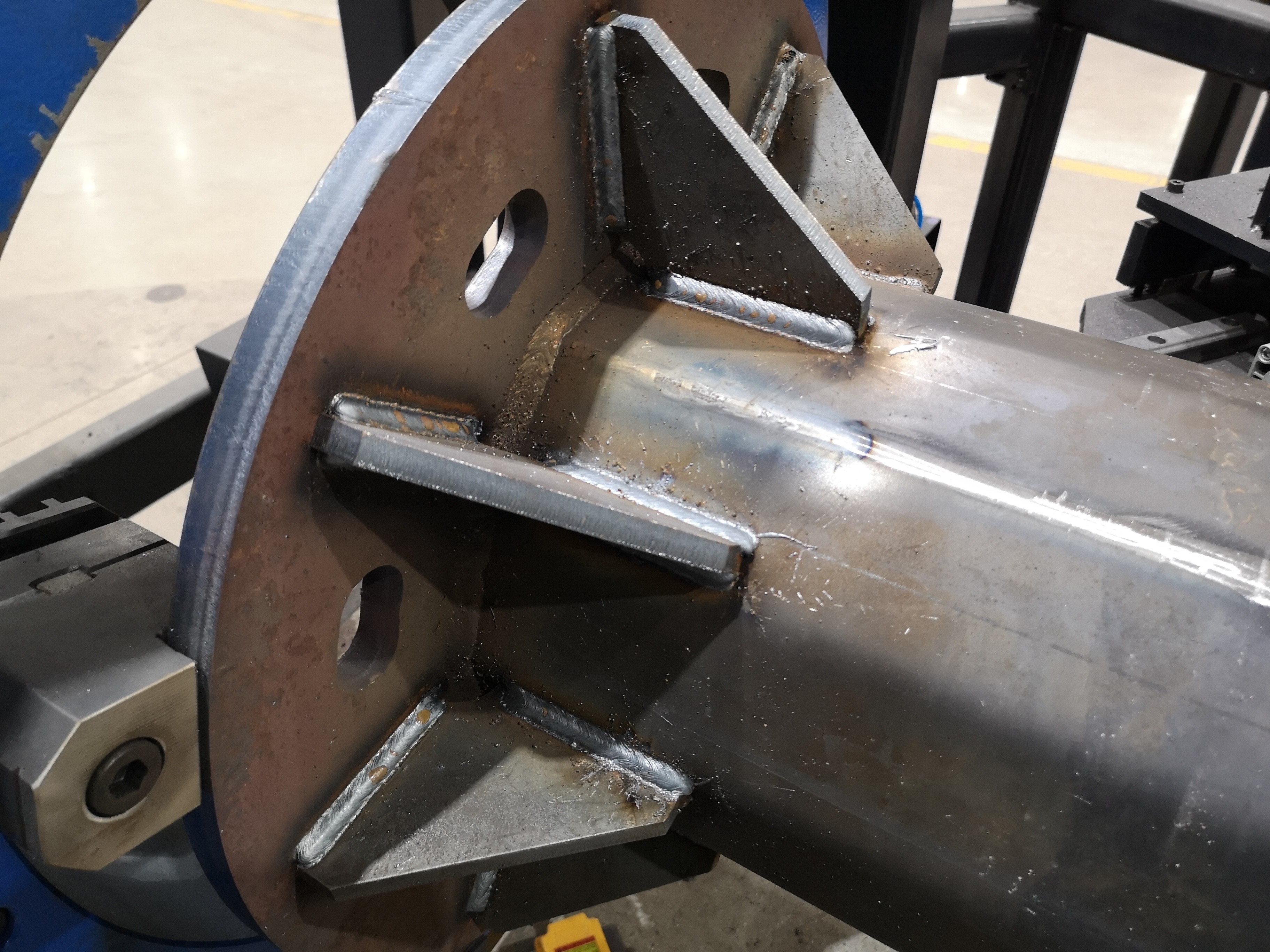

  • جوشکاری سفت کننده صفحه پایه،
  • برش درب برقی CNC
  • جوش قاب درب



مناسب برای قطب های مخروطی، قطب های گرد، قطب های هشت ضلعی، قطب های چند ضلعی، قطب های با قطر برابر



پارامتر اصلی:

نه مورد پارامتر
1 قطب حداقل قطر 120 میلی متر
2 حداکثر قطر قطب 300 میلی متر
3 حداکثر طول قطب 12 متر یا 14 متر
4 قطب حداقلضخامت 2.5 میلی متر
5 قطب حداکثرضخامت

برای جوش: 12 میلی متر

برای ضخامت برش درب 8 میلی متر، گزینه = 12 میلی متر)

6

حداکثر ضخامت لوله منبسط شده که می تواند تغییر شکل دهد

8 میلی متر
7

حداکثر وزن قطب

استاندارد: 300 کیلوگرم

گزینه: 500 کیلوگرم

8

حداکثر تعداد سفت کننده صفحه پایه

4 تا 8

توجه: اگر مقدار زیاد باشد و فاصله سفت کننده ها کم باشد و مشعل جوش تحت تاثیر قرار گرفته باشد، می توان نیمی از سخت کننده ها را جوش داد.

9



اندازه سفت کننده بیس پلیت



تیرهای نور معمولی خیابان و دکل بلند مناسب هستند

(سایزهای مختلف سفت کننده نیاز به قالب های مختلفی دارد که می تواند توسط کاربر مطابق با قالب ارائه شده در دستگاه پردازش و تولید شود)

10



سرعت جوش

سرعت مرجع 300 ~ 500 میلی متر در دقیقه

ضخامت متفاوت و سرعت جوش متفاوت

11

شکل صفحه پایه

دایره، مربع، هشت ضلعی، چند ضلع از چهار ضلع
12



حداقل ضخامت صفحه پایه

10 میلی متر

مقدار توصیه شده، خیلی نازک، جوشکاری در داخل و خارج دشوار است، سوزاندن آسان)

13

حداکثر ضخامت صفحه پایه

مناسب برای قطب های معمولی

14

حداقل اندازه صفحه پایه

150mm×150mm
15



حداکثر اندازه صفحه پایه

قطر: 500 میلی متر یا صفحه مربع 500x500.

گزینه: قطر: 700 میلی متر یا صفحه مربع 700x700.

16

الزامات قوام اندازه سفت کننده و صفحه پایه

تحمل ابعاد در 1 میلی متر است

توصیه می شود از برش لیزری یا برش پلاسما برای اطمینان از ثبات اندازه برای به دست آوردن اثر جوشکاری ربات بهتر استفاده کنید.

17



الزامات برای سازگاری اندازه قاب درب

به طور کلی، چارچوب درب از خارج خریداری می شود و تحمل اندازه آن بیش از 1 میلی متر است.

بنابراین لازم است که قاب درب را به صورت دستی نصب کنید و پس از محکم شدن جوش نقطه ای (یا پس از بستن، ربات دوباره جوش می دهد، اگر تلرانس نسبتاً کم باشد، می تواند مستقیماً توسط ربات نیز جوش داده شود.

(توجه: اگر تلورانس ابعادی چهارچوب درب نسبتاً زیاد باشد باعث می‌شود که فاصله بین چارچوب در و درب نسبتاً زیاد باشد و منجر به نشتی موضعی جوش شود و بعداً نیاز به جوشکاری تعمیر دستی موضعی است)

18

با توجه به موقعیت برش پلاسما سوئیچ،

حداکثر فاصله از بالاترین نقطه درب تا صفحه پایه

1400 میلی متر
19

نوع برش

استاندارد: برش نوع لوله (3 محور)

گزینه برش نوع سطح صاف + برش نوع لوله (4 محور)

20

اندازه و شکل درب

محدودیتی در محدوده برش وجود ندارد

21

با توجه به موقعیت جوش قاب درب، حداکثر فاصله از بالاترین نقطه درب تا صفحه پایه

2000 میلی متر
22

مناسب برای نوع قطبی

قطب های مخروطی، قطب های گرد، قطب های هشت ضلعی، اشکال چند ضلعی بالای هشت ضلعی، و قطب های با قطر برابر همگی مناسب هستند.

23

منبع پلاسما

Hypertherm Powermax 45

(ساخته شده در ایالات متحده آمریکا)

24

حداکثر سوراخ و ضخامت برش با کیفیت

8 میلی متر (مقدار پیشنهادی)
25

سرعت برش

زمان برش درب در یک تیر چراغ خیابان معمولی 30 تا 40 ثانیه است
26

سیستم CNC

Si Dafeng (SF-2100S)
27

نرم افزار تودرتو

SmartNest
28

مشعل برش پلاسما CNC

1 مجموعه
29

کنترل کننده ارتفاع ولتاژ قوس

HEAVTH HP105
30

دستگاه ارتفاع

دستگاه متحرک ارتفاع مشعل پلاسما، 1 مجموعه

31

سرعت تولید

(شامل جوش داخلی و خارجی صفحه پایه، برش درب برقی، جوش قاب درب)

تیر نور معمولی خیابان: 12 تا 16 دقیقه

قطب 5G: 40 تا 45 دقیقه

زمان مشخص به اندازه قطب، اندازه سفت کننده و اندازه درب بستگی دارد

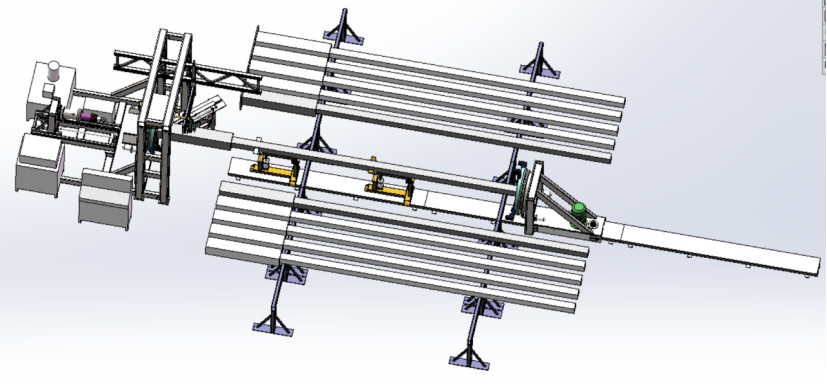

طرح کلی به شرح زیر است:

دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC 0







ویژگی های اختصاصی:

  1. این دستگاه دارای شش عملکرد است که می تواند در یک بارگیری و تخلیه کامل شود.CNC برش صاف کف قطب، موقعیت و مونتاژ صفحه پایه، جوش داخلی و خارجی بین صفحه پایه و قطب، جوش سخت کننده صفحه پایین، برش الکتریکی درب، و جوش قاب درب.جریان مواد و زمان بارگیری و تخلیه بین فرآیندهای مستقل تا حد زیادی کاهش می یابد و فضای تولید صرفه جویی می شود.
  2. با عملکرد انبساط قطب، شکاف بین سوراخ داخلی صفحه پایه و قطب را از بین ببرید و جوش خودکار را به آرامی انجام دهید.
  3. با عملکرد قرار دادن و جوشکاری خودکار سخت کننده
  4. این ربات صنایع سنگین کاوازاکی ژاپن را با عملکرد خوب و کیفیت عالی پذیرفته است.
  5. اتخاذ منبع برق جوشکاری معروف، کیفیت درز جوش خوب و راندمان جوش بالا
  6. پوزیشنر دارای زاویه چرخش بزرگی است که می تواند معقول ترین زاویه جوشکاری را محقق کند
  7. شکل جوشکاری زیبا و قابلیت اطمینان بالا
  8. برش CNC درب تیر چراغ، شکل برش می تواند دایره، مربع، مستطیل، بیضی و غیره باشد. هر گرافیکی که توسط CAD کامپیوتر قابل ترسیم باشد می تواند توسط نرم افزار مخصوصی که همراه دستگاه است برش داده شود.
  9. منبع برش پلاسما اتوماتیک است، بنابراین سرعت برش بسیار سریع خواهد بود و برش صاف و گرد خواهد بود.
  10. به دلیل استفاده از منبع پلاسما Hypertherm Powermax و تفنگ برش، شکاف برش نسبتا کوچک است و قطعات برش خورده را می توان به عنوان روکش درب استفاده کرد.
  11. پس از برش درب برقی، در صورت نیاز به جوشکاری قاب درب، ربات می تواند جوشکاری خودکار قاب درب را تکمیل کند.و جوش قاب درب باید به عملکرد موقعیت لیزر مجهز شود
  12. کل دستگاه به شکل یک خط مونتاژ یک طرفه طراحی شده است.قطب ها در سمت چپ دستگاه چیده شده اند.اپراتور می تواند برای تکمیل جوشکاری یکی یکی به سمت راست حرکت کند و قطب های جوش داده شده در سمت راست روی هم چیده می شوند.قطب حرکت می کند و بالا می رود، نیازی به جرثقیل نیست، و شدت کار اپراتور کم است.
  13. صرفه جویی زیادی در هزینه های نیروی کار
  14. می تواند با ساعات طولانی کار در طول روز سازگار شود



موارد گزینه:

پلاسما برش درب: Hypertherm Powermax45، حداکثر پیشنهاد.ضخامت 8 میلی مترگزینه: Hypertherm Powermax65، حداکثر پیشنهاد.ضخامت 12 میلی متر

حداکثر قطر قطب 400 میلی متر است، و لوله مربع حداکثر اندازه 350x350، قطر داخلی چاک الکتریکی 620 میلی متر، مناسب برای قطب سنگین 5G (به عنوان 500 کیلوگرم)، صفحه پایه حداکثر.قطر 700 میلی متر یا صفحه پایه مربع 700x700 میلی متر

3. برش نوع سطح صاف + برش نوع لوله (4 محور)

  1. روی لوله مربعی، 2 سفت کننده در یک طرف وجود دارد.یک دستگاه سفت کننده مورد نیاز است که می تواند بالا و پایین حرکت کند، مناسب برای موقعیت های مختلف سخت کننده
  2. عملکرد تعیین موقعیت لیزر برای جوش دادن موقعیت و اندازه قطعات پیکربندی شده است.قوام ضعیف است، حدود بیش از 1 میلی متر.از آنجایی که قاب درب خریداری شده دارای اندازه های یکسانی متفاوت است، توصیه می شود که قاب درب جوش داده شده باید مجهز به عملکرد تعیین موقعیت لیزری باشد.
  3. اگر موقعیت انتهایی کوچک یک لوله مربع باشد، تکیه گاه انتهایی کوچک قابل چرخش نیست و نوع تکیه گاه باید تغییر کند.ریل راهنمای 12 متری و تکیه گاه متحرک انتهای کوچک را برای بهبود دقت برش و جوش اضافه کنید.برای قطب های گرد، لوله های مربعی و قطب های هشت ضلعی مناسب است.پشتیبانی انتهایی کوچک چرخش همزمان سروو است.به این ترتیب دیگر نیازی به ساخت وسایل ابزاری نیست که مربع به گرد می شود.
  4. ابزار گسترش پایین قطب
  5. ابزار سفت کننده
  6. قطعات یدکی برای جوشکاری ربات
  7. قطعات یدکی برای برش پلاسما
  8. سیستم داده تولید شبکه، دستگاه در کارگاه مشتری به اینترنت متصل است،

تابع (1):

می تواند داده های مدیریت تولید را ارائه دهد: زمان روشن بودن، زمان جوشکاری، زمان برش، زمان غیر جوشکاری، مقدار تولید و غیره

تابع (2):

پس از اتصال دستگاه به اینترنت، تامین کننده دستگاه می تواند به مشتری در تشخیص خطا از راه دور و تنظیم پارامتر از راه دور کمک کند.برای مشتریان راحت است که به سرعت تولید را از سر بگیرند.





عکس های مشابه

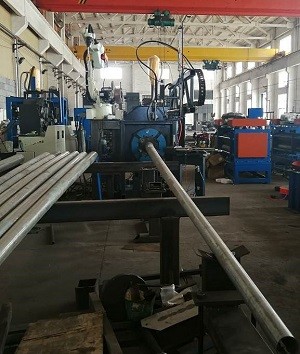

دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC 1

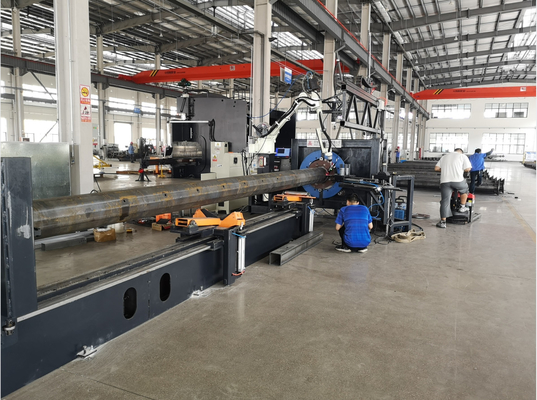

دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC 2





سیستم جوش ربات



1. ربات کاوازاکی BA006N (مارک ژاپنی)

سری BA مجموعه ای از ربات هایی است که برای جوشکاری به طور خاص توسعه یافته اند.به طور خاص برای جوشکاری طراحی شده است.کار با آن آسان است و می تواند از طریق عملیات آموزشی ساده به عملیات جوشکاری ماهرانه دست یابد.صفحه نمایش رنگی LCD لمسی با جلوه بصری عالی و عملکرد آسان بر روی دستگاه آموزشی نصب شده است.دستگاه جوش ربات فقط به یک اتصال کابلی نیاز دارد، می تواند شرایط جوشکاری ذخیره سازی و یک تماس کلید را طبقه بندی کند.

                              دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC 3







شیوه های آموزش آموزش عملیات ساده برنامه نویسی زبان AS
نحوه اجرا حالت دستی محورهای مستقل، سیستم مختصات پایه و سیستم مختصات ابزار
حالت تولید مثل

عمل درونیابی هر محور/خط و

قوس

گنجایش انبار   8000 قدم معادل هستند
سیگنال عمومی سیگنال عملیاتی خارجی توقف اضطراری، سیگنال نگه داشتن خارجی
ورودی و خروجی 32+32































ربات های سری کاوازاکی BA از کابینت کنترل E01، شکل فشرده، سیستم عملیاتی مناسب، عملکرد غنی، تعمیر و نگهداری آسان و مقیاس پذیری بالا استفاده می کنند.صفحه نمایش LCD رنگی 6.5 اینچی، صفحه نمایش لمسی 640 در 480 پیکسل.نور پس زمینه برای سهولت در دید صفحه نمایش LCD استفاده می شود.سیستم عامل از WINDOWS CE استفاده می کند.منوی کشویی برای نمایش پنجره استفاده می شود که فرآیند ویرایش را ساده و آسان می کند

دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC 4



توابع جوشکاری قوس الکتریکی استاندارد

مدل



BA006N
فرم بازو مفاصل چندگانه عمودی
DOF 6 محور
حداکثر ظرفیت بار (KG) 6

حداکثر دامنه عمل

[DEG]

JT1

电源线及控制线

± 165
JT2 +150-90
JT3 +45-175
JT4 ± 180
JT5 ± 135
JT6 ± 360

حداکثر سرعت عمل

[DEG/S]

JT1

电源线及控制线

240
JT2 240
JT3 220
JT4 430
JT5 430
JT6 650
اینرسی[NM] JT4 12
JT5 12
JT6 3.75

لحظه اینرسی

[KG.M2]

JT4 0.4
JT5 0.4
JT6 0.07
دقت موقعیت یابی مکرر [MM] 0.05 ±
کشیدگی افقی [MM] 1445
وزن (کیلوگرم] 150
ظرفیت توان [KVA] 3.0
حالت نصب زمین، بارگذاری بالا
محیط نصب درجه حرارت 0 تا 45 درجه
رطوبت 35 تا 85 درصد (بدون شبنم)
لرزش 0.5G以下کمتر از 0.5
دیگران نصب ربات باید به دور از تداخل وسایل قابل اشتعال یا خورنده مایع یا گاز باشد
سطح IP IP65
کنترل کننده پیشنهادی E01





محدوده عمل

                  دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC 5

دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC 6





مقدمه جلوگیری از برخورد مشعل جوش

سیستم مشعل جوشکاری 350 یک مشعل جوش CO2 است که معمولاً برای جوشکاری قوس الکتریکی در آسیا استفاده می شود.



سیستم تفنگ جوشکاری گردن تفنگ قابل تعویض دارای مزایای ارزش امتیازی بالا و چرخه کاری بالا است: رابط هوشمند می تواند عملکردهای تعمیر و نگهداری سریع و موقعیت یابی قابل تکرار را محقق کند و زمان خرابی را کوتاه کند.



سیستم تفنگ جوش دارای انواع گردن و نگهدارنده تفنگ برای تمام اتصالات معمولی دستگاه می باشد.



مزیت - فایده - سود - منفعت

(1) طراحی معمولی جوش CO2 آسیایی

(2) گردن تفنگ قابل تعویض می تواند زمان خرابی تجهیزات را کوتاه کند و هزینه های نگهداری و تعمیر را کاهش دهد

(3) ویژگی های دمای مطلوب عمر طولانی قطعات پوشیدنی را تضمین می کند

(4) مجموعه های کابل با کیفیت بالا عمر طولانی سیستم را تضمین می کند

(5) ساختار مشعل جوشکاری ناهموار می تواند به ثبات برخورد بالا دست یابد

مدل 350
راه خنک کننده هوا
چرخه کار 100%
ارزش رتبه بندی شده 350A CO2
300A (ترکیب مخلوط)
قطر سیم 0.8-1.4 میلی متر
گردن تفنگ جوش 35 درجه


سیستم برق جوش NBC-350RL

توضیحات دستگاه:

دستگاه جوش مخصوص ربات NBC-350RL دارای دو حالت جوشکاری است: پاشش کم و فشار ثابت که می تواند جوشکاری محافظ آرگون غنی از فولاد کربن و گاز CO2 را محقق کند.این محصول از یک روش کنترل تمام دیجیتال استفاده می کند که بسیار سازگار است و می تواند با ربات جوش قوس الکتریکی از طریق یک رابط دیجیتال/آنالوگ ارتباط برقرار کند.



ویژگی های عملکرد

(1) را می توان با ربات کاوازاکی مطابقت داد

(2) انواع متعددی از کنترل رابط دیجیتال می توانند به طور مستقیم پارامترهای جوشکاری ذخیره شده توسط مشتری را فراخوانی کنند

(3) پاشش جوش بسیار کوچک، شکل درز جوشکاری زیبا

(4) احتراق قوس، بسته شدن قوس و عملکردهای حذف توپ بهینه شده است



سیستم کنترل کاملا دیجیتال کنترل دقیق فرآیند جوشکاری و طول قوس پایدار را انجام می دهد.

عملکرد قدرتمند گزارش خطای دیجیتال، انواع خطاها دارای کدهای خطا برای نمایش هستند.

این سیستم دارای پایگاه داده متخصص جوشکاری داخلی و ترکیب پارامترهای اتوماتیک و هوشمند می باشد.

رابط عملیاتی دوستانه، حالت تنظیم یکپارچه، تسلط آسان.

فناوری اینورتر سوئیچینگ نرم، کل دستگاه بسیار قابل اعتماد، صرفه جویی در انرژی و صرفه جویی در مصرف برق است.



پارامترهای قدرت جوشکاری



خیر مورد مولفه های
1

ولتاژ/فرکانس ورودی نامی

380V±25% 3P/50Hz
2 (KVA) ظرفیت ورودی نامی 14
3 (A) جریان ورودی نامی (A) 21
4 (V) ولتاژ خروجی نامی (V) 31.5
5 (%) مدت بار نامی (%) 60%
6 (V) ولتاژ بدون بار خروجی (V) 96
7

(A/V) محدوده جریان/ولتاژ خروجی (A/V)

60A/17V~350A/31.5V
8 (mm) قطر سیم جوش (mm) 0.8،1.0،1.2
9 نوع تغذیه سیم سیم فشاری
10 (L/min) نرخ جریان هوا (L/min) 15 تا 20
11 روش خنک کننده مشعل خنک کننده هوا
12 رتبه بندی محوطه IP23
13 کلاس عایق اچ
14

L*W*H (سانتی متر)

ابعاد L*W*H (سانتی متر)

66*32*56
15 (کیلوگرم) وزن 55
16 سطح انتشار EMC آ



                                 دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC 7



گزینه: دستگاه تمیز کردن اسلحه، سیم برش و اسپری روغن سیلیکونی

همانطور که تصویر نشان می دهد.دستگاه تمیز کننده تفنگ و پاشش روغن سیلیکون برای تمیز کردن پاشش در نازل مشعل جوشکاری و پاشیدن روغن سیلیکون ضد پاشش به داخل نازل استفاده می شود.دستگاه سیم برش برای قطع کردن گوی کوچک در نوک سیم جوش و اطمینان از ثابت ماندن طول خشک سیم جوش استفاده می شود تا از میزان موفقیت شروع قوس و پایداری فرآیند جوش اطمینان حاصل شود. به عنوان دقت تشخیص در ابتدا.



              دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC 8



محیط عملیاتی

1، زمین: زمین C، مقاومت زمین کمتر از 10 اهم.

2، سیم جوش: سیم نصب شده روی دیسک

3، استفاده از شرایط محیطی (داخلی)

دمای محیط: -5℃~40℃.

رطوبت نسبی:≤80%..بدون شبنم



برنامه نویسی و گردش کار

جریان برنامه نویسی

دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC 9دستگاه جوش رباتیک 120 میلی متر 300 میلی متر دستگاه برش قاب درب CNC 10

اطلاعات تماس
Wuxi CMC Machinery Co.,Ltd

تماس با شخص: Mr. Wu

تلفن: +8618626078867
