دستگاه ترمز پرس هیدرولیک سریع Cnc برای ساخت قطب سبک و مستحکم

جزئیات محصول:
محل منبع: Wuxi-China
نام تجاری: CMC
شماره مدل: 2-WE67K-650/6000
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
زمان تحویل: 50-60 روز
شرایط پرداخت: اعتبارات اسنادی T/T

اطلاعات تکمیلی

برجسته:

دستگاه کار ورق فلز

,

دستگاه خم کن CNC

توضیحات محصول





دستگاه ترمز پرس هیدرولیک سریع Cnc برای ساخت قطب سبک و مستحکم



کاربرد: ساخت قطب سبک و دکل بلند

ویژگی های فنی
1 تایپ کنید همزمان چند کاره Tandem Hydraulic CNC الکترو هیدرولیک
2 نیروی کار 2X650Ton
3 طول جدول 2X6000mm
4 فاصله بین قاب 4800 میلی متر
5 عمق گلو 1500 میلی متر
6 ارتفاع باز 1255 میلی متر
7 سکته 320 میلی متر


8

کار کردن
سرعت

بارگیری کنید 70 میلی متر در ثانیه
کار کردن 7.5 میلی متر در ثانیه
برگشت 75 میلی متر در ثانیه
9 موتور اصلی 2x45kw (برند زیمنس)
10 سیستم CNC

نوع: DELEM DA52S
شرکت دلم ، هلند
محور 2 (Y1 ، Y2) با سیستم کراولینگ جدول

11 ابزار

با 1 مشت زدن و 1 ولت پایین قابل تنظیم می میرند
میز کار با سیستم تاج گذاری (سیستم جبران خسارت)
دارای پایه ایستاده و پشتی

12 در سیلندرها مهر و موم کنید NOK ، ساخته شده در ژاپن یا SFK
13 اجزای هیدرولیک BOSCH-Rexroth - ، آلمان
14 پمپ هیدرولیک BOSCH-Rexroth - ، آلمان یا SUNNY ، ایالات متحده
15 سنسور نمایشگر خطی Raster هایدنهائین ، آلمان
16 عناصر اصلی برقی در کابینت اشنایدر
17 وزن 2x72000 کیلوگرم
18 اندازه کلی (میلی متر) LxWxH 2xx6250x3840x5920 (از جمله پشتیبانی جلو)
19 بسته بندی:

با روکش پلاستیکی
دستگاه هنگام حمل باید جدا شود.مهندس ما باید برای مونتاژ و تنظیم آن به مشتری مراجعه کند.


موارد گزینه:

  انتخاب 1

با داشتن یک نگهدارنده ابزار ، ضخامت 18 میلی متر است
با یک ابزار بالا ،
این دو برای ساخت قطب سبک هشت ضلعی mint 60mm OD حداقل 60 میلی متر است

  گزینه 2 دو مجموعه اضافی ابزار دایره و 1 ابزار پایین مناسب برای ساخت قطب سبک نوری دایره 60 میلیمتری OD 60mm مناسب است.نرخ پایین تر 11/1000 و 13/1000 است.در کل طول ابزار ، یکی 16 متر (نرخ 11/1000) و دیگری 16 متر (نرخ 13/1000) است.ابزار کل پایین 16 متر است (یک طرف با نرخ 11/1000 ، طرف دیگر 13/1000).
  گزینه 3 نوع فشار سیستم تخلیه سمت قطب سبک ،
  گزینه 4 سیستم تغذیه جلو و عقب موتوری ، برای قطب ضخامت بزرگ



توجه: محور Y1 ، Y2 ------ دو مقیاس خطی که برای کنترل سیلندرها در دو طرف قوچ نصب شده اند. - عملکرد اصلی:

1 قاب دستگاه از مخزن ، میز کار ، محفظه های چپ و راست تشکیل شده است

رم.بنابراین از استحکام بالا و استحکام خوبی برخوردار است.همچنین از بین بردن لرزش طول می کشد

فشار.

2 همگام سازی اصلی کار هر دو دستگاه: اتخاذ الکتریکی - هیدرولیک

دریچه متناسب برای اطمینان از هماهنگی هر دو دستگاه.شیر متناسب توسط شرکت BOSCH با عملکرد بسیار خوب مانند اصطکاک کوچک بین جفت های مکانیکی ، تقویت کننده الکترونیکی خوب و آهنربای الکتریکی با نیروی کنترل بالا و عمل مداوم ساخته شده است.در هر دو طرف دستگاه دو نمایشگر شطرنجی وجود دارد که می توانند موقعیت قوچ را به طور مداوم بررسی کنند و سیگنال را به سیستم کنترل بازگرداند ، سپس سیستم کنترل سوپاپ هیدرولیک برقی را کنترل می کند تا دو سیلندر را در یک دستگاه هماهنگ کند.از آنجا که نمایشگرهای شطرنجی روی صفحات "C" نصب می شوند ، نه روی صفحات مسکن به طور مستقیم ، از بین رفتن قوچ و قاب در هنگام کار تاثیری در اندازه گیری و کنترل دقیق آن نخواهد داشت.هنگامی که دو ماشین با هم کار می کنند ، پتانسیلومتر دیفرانسیل نصب شده بین دو دستگاه ، سیگنال هماهنگ سازی مکانیکی را به الکترونیکی منتقل می کند و به صفحه کنترل و سیستم کنترل همگام می شود.این سیگنال توسط تقویت کننده BOSCH بزرگتر می شود تا با کنترل شیر متناسب با هیدرولیک ، همزمان سازی هر دو دستگاه را کنترل کنید.بنابراین هماهنگ سازی دو دستگاه با دقت بالایی حاصل می شود.

3 از طریق رایانه ، اپراتور می تواند با دستگاه ارتباط برقرار کند.رایانه دارای چندین زبان سرویس است ، نیروی خمش را به طور خودکار محاسبه و تنظیم می کند.همچنین می تواند نقطه مرده ، تغییر سرعت نقطه را محاسبه و کنترل کند. سکته های (Y1، Y2) قوچ می تواند یک شیب کوچک برای برآورده کردن نیاز ویژه کاربر ایجاد کند.

4 مجهز به سیستم هدایت خوب ، سیستم اندازه گیری موقعیت و سیستم تعادل هیدرولیک برای پاسخگویی به نیازهای کار تمام طول و کار غیر عادی.

5 واحد جبران خسارت قابل قبول اتخاذ شده است تا در هنگام کار ، از خراب شدن دستگاه مطمئن شوید که دقت در قطعه کار را دارد.

6 سطح سیلندر از لباس پوشیدن و عملیات حرارتی خوبی برخوردار است ، بنابراین روغن کاری خوبی دارد و عمر طولانی دارد.

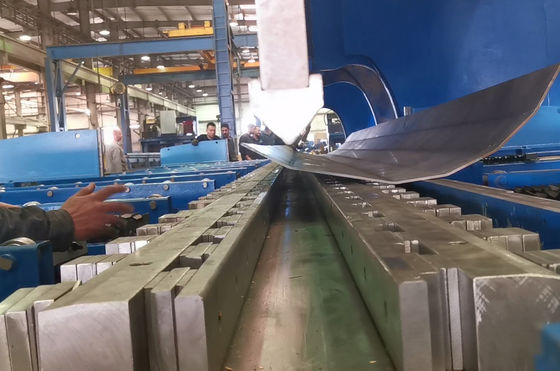

 دستگاه ترمز پرس هیدرولیک سریع Cnc برای ساخت قطب سبک و مستحکم 0
