ماشین برش طول قطب سبک Q235A برش و برش به طول خط

برش به طول خط برای قطب نور مدل CTLA8x1800

(نوع کاملا اتوماتیک، 4 لایه تراز)

پارامتر فنی

• ضخامت ماده: 3mm-8mm برای Q235A (Q345=6mm,) فولاد نرم گرم (ST52=6mm)
• عرض ماده:800-1800mm
• وزن سیم پیچ فولادی: حداکثر 30 تن
• قطر داخلی کویل فولادی:Φ508mm-Φ760mm
• سرعت تراز: ۵- ۱۵ متر/دقیقه
• تعداد رول های تراز: 13
• قطر رول های تراز: 144mm
• فاصله رولر تراز: 150mm
• مواد رول تراز: GCr15
• سختی رول تراز: HRC55-58
• دستگاه یدکی: 3 واحد
• قطر رولر پشتیبان: 150mm
• محدوده طول برای مقیاس: 2000-12000mm با توجه به الزامات
• تحمل طول برش: ± 15mm (بر اساس صفحه 8m)
• قدرت اصلی موتور تراز: 45kW، 960RPM
• ظرفیت ماشین تراش: 8mmx2500mm
• زاویه چرخش ماشین تراش: حداکثر 1.5 درجه
• دو لبه و مخروط سرعت برش 15 m/min.
• قدرت موتور اصلی برای برش 11kw
• سرعت حرکت دالی: 15 متر/دقیقه، قابل تنظیم
• مواد تیغه برش: H13k
• قطر تیغه برش: 310mm
• قطر قطر قطر قطر قطر قطر قطر قطر قطر: 310mm
• حداکثر عرض داخلی واحد برش دوگانه: 1800mm
• حداکثر عرض داخلی واحد برش مخروطی: 2400mm
• عرض ناحیه برای ماشین: حدود 7000mm

ویژگی های اختصاصی:

نوع کاملا اتوماتیک، اگر عرض درست برای قطب، طول CNC کنترل شده، تراشیدن تراش با اتوماسیون، تراشیدن و انبار کردن صفحه تراش سیستم اتوماتیک.

با دو نوع تیغه، واحد برش دو طرفه و واحد برش تراز.

(تذکر: سیستم انباشت خودکار برای صفحه کمتر از 6 میلی متر، صفحه قطب سبک)

کاربرد:

این برای مواد قطب سبک است که از هم جدا می شوند، سطح بندی می شوند، برش می شوند، برش لبه های خراش و برش تراز می شوند، تا یک طرف عرض کوچک، یک طرف عرض بزرگ صفحه فولادی را به دست آورند.

جزئیات دستگاه

1ماشين توليد فولادي

بالا و پایین: هیدرولیک

حرکت افقی: موتور

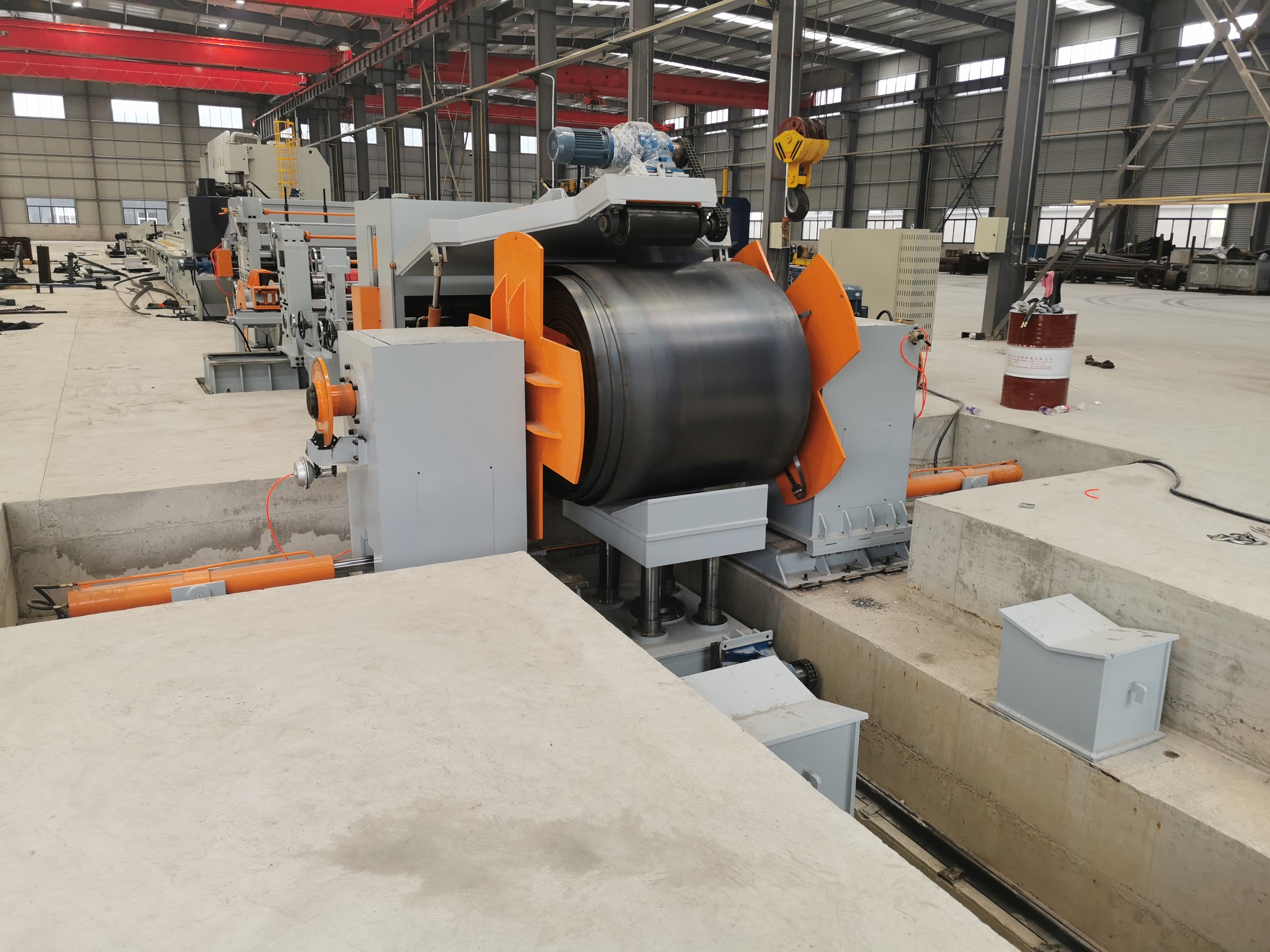

2. هيدرولیک دو سر دار نوع چتر:

از جمله: واحد چپ و راست

با ترمز هایی که باعث گرایش چرخش درخشش می شوند.

باز و بسته: هیدرولیک

3فشار و هدایت هیدرولیک، دستگاه هیدرولیک سر شلاق، دستگاه چسباندن

آن را از فریم، فشار هیدرولیک و دستگاه هدایت، دستگاه هیدرولیک باله سر، رول چسب و سیستم راننده موتور، و غیره تشکیل شده است.

• دستگاه فشار و هدایت هیدرولیکی:

این شامل فشار هیدرولیکی و بازو هدایت، فشار و چرخ هدایت، جعبه گیر، موتور و غیره است.

• دستگاه هیدرولیک سر شلاق:

این از دستگاه انقباض صفحه شانه هیدرولیک، صفحه مصرف، دستگاه هیدرولیک و غیره تشکیل شده است.

• دستگاه فشار هیدرولیکی

آن را از اسلاید، 2 رولر چسب، دستگاه چسب هیدرولیک، قاب، و غیره تشکیل شده است.

• بخش قدرت دستگاه فشار هیدرولیک

این شامل موتور AC، جعبه گیر، یک گروه از اسپندل و اتصال ، استند استند، یک مفصل جهانی و غیره است.

4. میز کار چرخدار وسط

5دستگاه راهنما

این از فریم هیئت مدیره، صفحه مسطح قابل حرکت، دستگاه تنظیم هدایت، چرخ خم عمودی تشکیل شده است.

6. واحد تراز: ((نوع چهار لایه)

این تجهیزات اصلی این خط است که به بخش قدرت و بخش میزبان تقسیم می شود.

بخش قدرت متشکل از استند قدرت، کند کننده، موتور AC سرعت تنظیم، کابینت الکتریکی AC ((AC درایور فرکانس موتور)) ، اتصال، قدرت توزیع کیس، چرخ بند، بند،مفصل جهانی و ترمز YWZ، و غیره

بخش میزبان از پایه پایین، قاب، پایه زیر محور، پایه محور کششی، رول تراز، چارچوب پشتیبانی بالایی، پایه چرخ پشتیبانی بالا و پایین، چرخ پشتیبانی،دستگاه برقی بلند کردن و فشار دادن، همراه با دو عدد موتور فشار، پمپ روان کننده دستی.

ویژگی این دستگاه:

آن مورد توزیع قدرت تصویب شده، هر رول تراز با اتصال متقاطع جهانی متصل هستند، بالا و پایین رول تراز هر دو فعال، سرعت خطی استبنابراین اصطکاک بین سطح رول و صفحه کاهش می یابد، که می تواند باعث افزایش بهره وری سطح شود.

در هر دو طرف محور تراز دو مجموعه از نردبان وجود دارد، یک مجموعه از نردبان فشار هواپیما برای کاهش اصطکاک و جلوگیری از لابراتوار محوری استفاده می شود، که می تواند کارایی را افزایش دهد.

دو گروه از چرخ های حمایتی بر روی ماشین نصب شده است که می توانند سمت بالا و پایین، جلو و عقب را تنظیم کنند.استفاده می شود برای حمایت از رول اصلی و افزایش سختی رول و سرعت کارایی سطح. بیئرینگ روی چرخ پشتیبان مهر و موم شده است که می تواند از ورود آکسید slag به بیئرینگ جلوگیری کند.

دستگاه استفاده می شود چرخ دنده و میله کرم، چرخش بزرگ در تنظیم دوقطبی کاهش سرعت و فشار، قدرت فشار سنگین،می تواند به صورت جداگانه و همزمان برای بلند کردن و فشار دادن تنظیم شود، و تنظیم میکرو تنظیم دستی.

رول تراز کننده، خنک کننده ای با فرکانس متوسط و سطح عمیق تر است که می تواند از سوختن در هنگام کمبود روغن جلوگیری کند و می تواند عمر ماشین را طولانی کند.

دستگاه میزبانی ترازشی است که تامین نفت متمرکز را اتخاذ می کند که می تواند به راحتی کار کند. اجزای اصلی توسط ویبراتور پیشرفته در خانه لرزش می کنند که می تواند استرس را از بین ببرد و خم شدن را کاهش دهد..موتور موتور قابل تنظیم سرعت با جریان مستقیم است.همراه با صفحه هسته Eurotherm که می تواند کاهش بلند کردن و زمان ترمز ((دو سوم زمان ترمز کوتاه تر از موارد معمول) و سرعت سطح بهره وری.

7ماشین برش چرخنده:

از جمله:حداورقی شیار شیار Q12Y-6*2000.

برش را می توان 3 درجه چرخش داد تا برای برش صفحه قطب سبک مناسب باشد.

پس از برش، صفحه خواهد شد موازی، این راه کاهش مواد ضایعات و آسان برای فرآیند بعدی از قطب نور ساخت

8. ميز پايين پايين پايين پايين پايين پايين پايين پايين

در جلو واحد برش دو لبه یک دلو وجود دارد. این برای کنترل برش مستقیم و اندازه صفحه مستطیل است.با تغییر موقعیت دکمه روی دالی برای کنترل اندازه صفحه مستطیل.

این عروسک با راننده ی موتور، می تواند بر اساس طول صفحه ی ستون به موقعیت درست روی میز حرکت کند.

رولر میز با راننده موتور، زمانی که رولر توسط موتور غوطه ور می شود، صفحه می تواند به واحد برش حرکت کند و نیازی به فشار دادن صفحه به صورت دستی نیست.می تواند توسط موتور و سیستم زنجیره ای رانده شود.، همچنین می تواند صفحه را به صورت دستی برای تنظیم صفحه حرکت دهد.

هر دو در dolly و در واحد برش لبه جلو، دستگاه های پنوماتیک برای فشار صفحه برای متوقف شدن برای گرفتن ابعاد مناسب صفحه مستطیل وجود دارد.

9دستگاه بلند کردن صفحه

این دستگاه شامل دو سیلندر پنوماتیک است و می تواند با توجه به طول صفحه به مکان های مختلف منتقل شود.

هنگامی که صفحه به جلو واحد برش می رسد ، صفحه متوقف می شود ، این دستگاه صفحه را بالا می برد ، به طوری که dolly می تواند صفحه را ببندد و حرکت دهد.

• واحد برش دو لبه

ماشین برش دو لبه بر اساس اصل برش رولینگ برای برش ورق فولاد است.

این برای برش لبه خراش از صفحه فولاد گرم رول شده برای به دست آوردن عرض دقیق برای قطب نور است.

از جمله: دو جفت رولر، موتور، جعبه دنده، چهار تیغه

دو رولر نوع پیچ بالا و پایین، با دو جفت تیغه برش.

رول های نوع پیچ برای تنظیم تیغه برش به هر موقعیت برای برش هر اندازه صفحه آسان است.

11. میز حمایتی با طول قطب + کالسکه با دستگاه اتوماسیون:

در جلو واحد برش یک Dolly وجود دارد. این برای کنترل درجه برش تراز است. با تغییر موقعیت دکمه بر روی Dolly برای کنترل سرعت برش تراز.

ماشين با رانندگي موتوري مي تونه بر اساس طول تخته ستوني به جاي درست روي ميز حرکت کنه و تخته رو ببنده

رولر میز با راننده موتور، زمانی که رولر توسط موتور غوطه ور می شود، صفحه می تواند به واحد برش حرکت کند و نیازی به فشار دادن صفحه به صورت دستی نیست.می تواند توسط موتور و سیستم زنجیره ای رانده شود.، همچنین می تواند صفحه را به صورت دستی برای تنظیم صفحه حرکت دهد.

هر دو در dolly و در واحد برش مخروطی جلو، دستگاه های پنوماتیک برای فشار صفحه برای متوقف شدن برای گرفتن زاویه برش مخروطی مناسب وجود دارد.

12دستگاه بلند کردن صفحه

این دستگاه شامل دو سیلندر پنوماتیک است و می تواند با توجه به طول صفحه به مکان های مختلف منتقل شود.

هنگامی که صفحه به جلو واحد برش می رسد ، صفحه متوقف می شود ، این دستگاه صفحه را بالا می برد ، به طوری که dolly می تواند صفحه را ببندد و حرکت دهد.

13. واحد برش تراش

دستگاه برش مخروط بر اساس اصل برش رول است تا ورق فولادی را برش دهد و صفحه تراپیزیوم را با سرعت مخروط مشخص بدست آورد.

از جمله: دو جفت رولر چسبنده، موتور، جعبه دنده، رولر چسبنده بالا و پایین، دو تیغ،

دو رولر نوع پیچ بالا و پایین، با یک جفت تیغه برش.

رول های نوع پیچ برای تنظیم تیغه برش به هر موقعیت برای برش هر اندازه صفحه آسان است.

14. میز پشتیبانی نوع توپ برای صفحه تراز آماده

15. سیستم اتوماسیون تخلیه و انباشت بشقاب

دو رولر چسبندگی پنوماتیک وجود دارد. رولر چسبندگی پایین با رانندگی موتور است، هنگامی که رولر توسط موتور غوطه ور می شود، صفحه مخروطی می تواند به دور از واحد برش حرکت کند.وقتي که تخته از حرکت متوقف شد، رولر بالا بالا می رود و فضای خالی برای تخلیه صفحه را فراهم می کند.

زیر میز، این 12 واحد دستگاه تخلیه پنوماتیک است. آنها می توانند از وسط میز بالا بروند، سپس دو قطعه صفحه مخروطی به هر دو طرف استایل قرار می گیرند.

16سیستم الکتریکی:

میز کنترل مرکزی

برای برش دو لبه و برش تراز ، همچنین PLC ، اینورتر راننده AC دارای ویژگی پاسخ سریع و فعالیت خوب است ، که می تواند به طور موثر سرعت دوچرخه را کنترل کند.

سیستم هیدرولیکی:

قدرت هیدرولیک 25L/min

از جمله: ایستگاه هیدرولیک، شیر، مخزن روغن، مفصل، لوله نرم، لوله سخت و غیره

18سیستم پنوماتیک:

برای کلچ دالی و میز، دستگاه بلند کردن صفحه، دستگاه تخلیه صفحه و غیره

19، گزینه:

بعد از برش مخروط واحد تعادل اضافی

فشار صفحه فولادی را آزاد کنید و برای فرآیند بعدی آسان کنید.

(این واحد مناسب برای ضخامت کمتر از 6 میلی متر صفحه برای چراغ های خیابانی است)

20. گزینه: سیستم آفلاین صفحه

(بعد از اینکه صفحه به طول برش داده شد، سیستم می تواند صفحه را به سمت ماشین حرکت دهد.)
