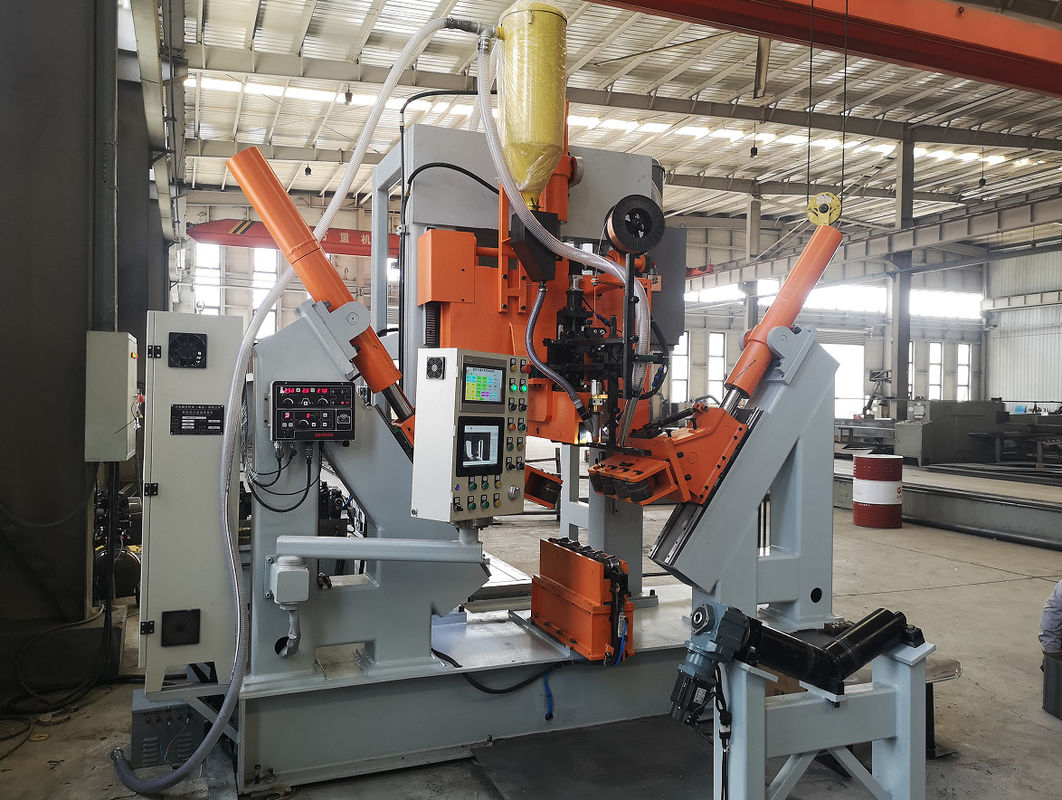

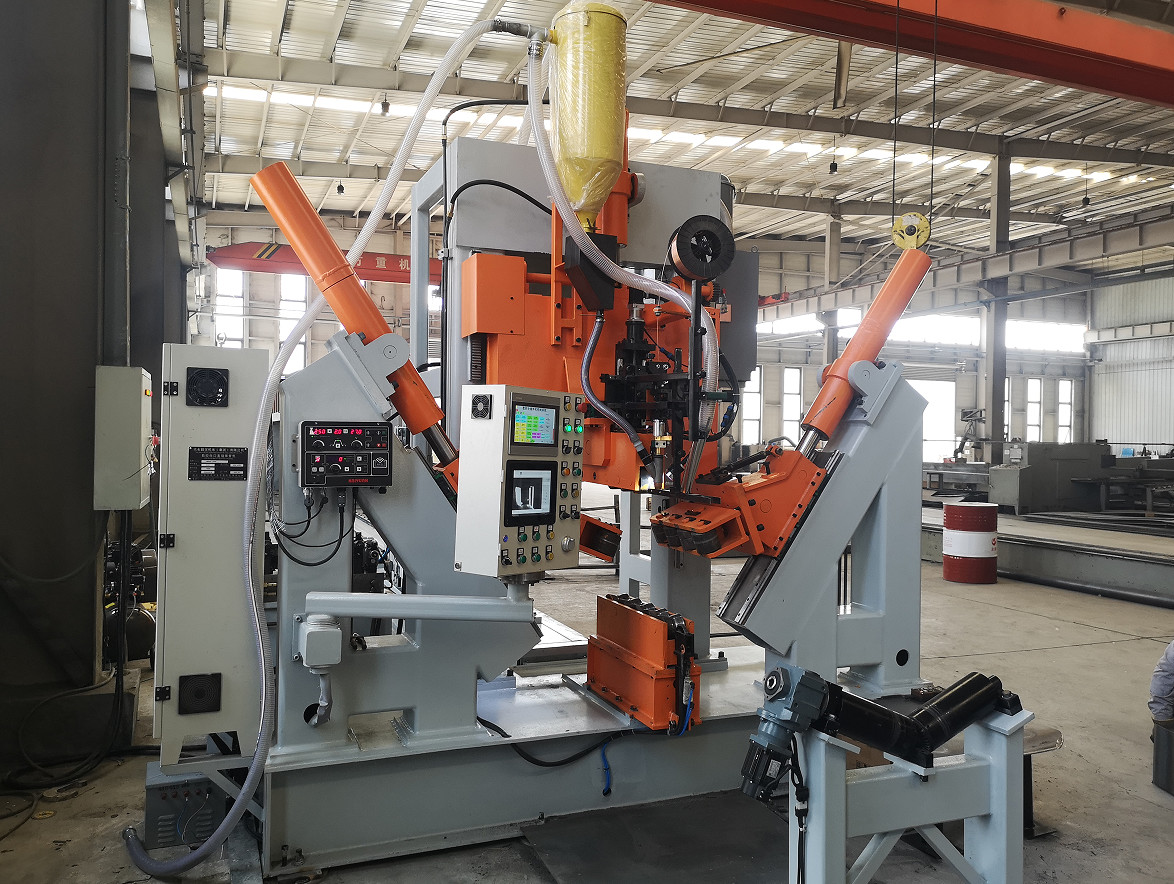

دستگاه جوش تیر چراغ برق/دکل روشنایی HM800/12000

دستگاه جوش تیر چراغ برق/دکل روشنایی HM800/12000

Brand Name: CMC
Model Number: 500/1200
MOQ: 1 مجموعه
قیمت: Negociate
Payment Terms: FOB/CIF
Supply Ability: مذاکره کنید
Detail Information
محل منبع:
wuxi -چین
جزئیات بسته بندی:
بسته بندی برهنه و به درستی در ظرف ثابت شده است
قابلیت ارائه:
مذاکره کنید
برجسته کردن:

دستگاه ساخت قطب چراغ خیابانی صادر کننده,صادر کننده ماشین آلات ساخت قطب روشن,دستگاه ساخت قطب الکتریکی گرم گالوانیزه شده

,

light pole making machine exporter

,

Hot Galvanized electric pole making machine

Product Description

دستگاه جوشکاری CNC POLE SHUT -

مدل: HM800/12000, HM800/13000, HM800/14000,



نوع غلتکی

طراحی ویژه برای تیر چراغ خیابانی معمولی، تک پایه، تیرهای مرتفع، تیرهای ارتباطی 5G.



محدوده قطر: 60 تا 800 میلی متر، ضخامت: 3 تا 12 میلی متر



دستگاه جوشکاری قوس زیر پودری تک سیم استاندارد



دامنه کاربرد: مناسب برای جوشکاری خودکار طولی تیرهای با طول زیاد و اندازه متوسط، مانند تیرهای 5G، تک پایه، تیرهای مرتفع و تیرهای چراغ خیابانی معمولی

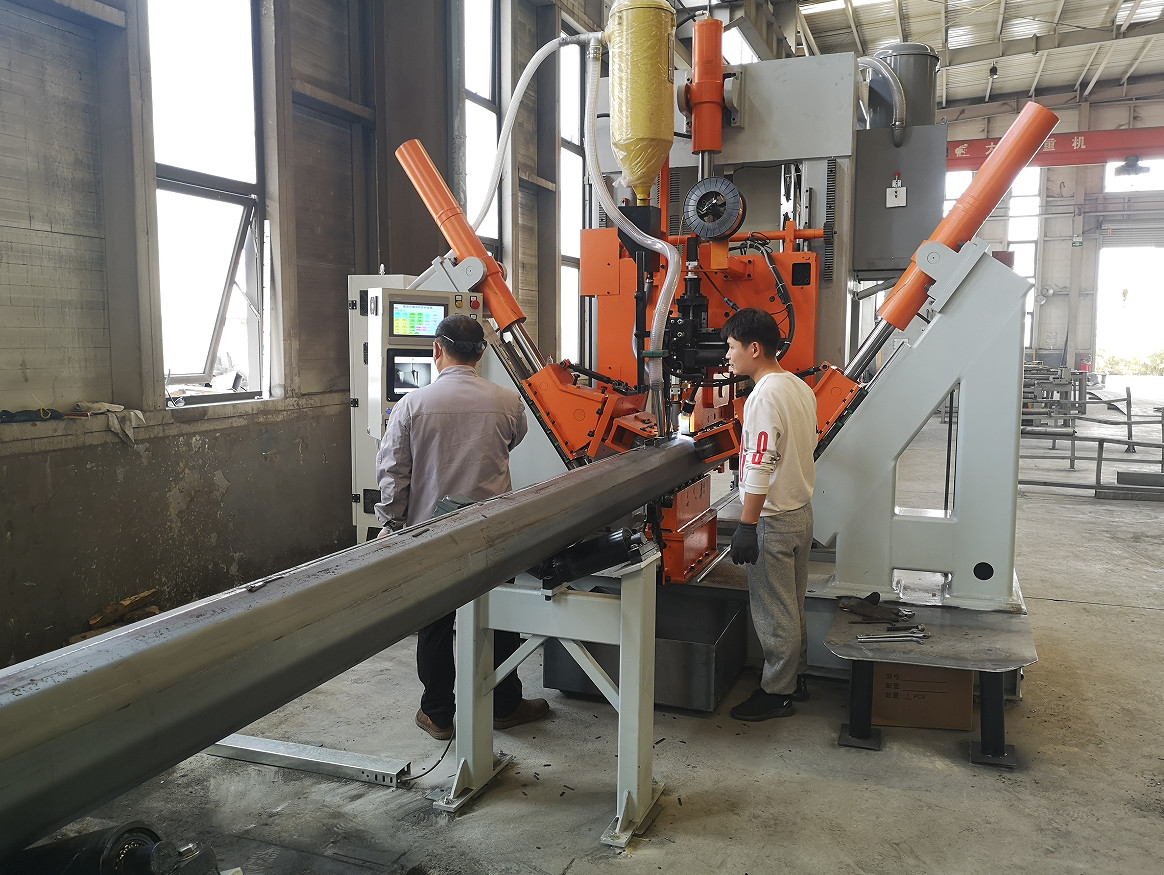

این دستگاه معمولاً برای جوشکاری تیرهای چند ضلعی و مخروطی با اندازه متوسط مناسب است، به خصوص برای تیری که فقط یک یا دو درز دارد. این یک خط جوشکاری خودکار است. این کالسکه مجهز به موتور با سرعت قابل تنظیم است که می تواند تیر را به حرکت درآورد. سیلندر هیدرولیک باعث می شود چرخ فشار، تیر را محکم کند و همزمان جوشکاری کند.



ویژگی های اختصاصی:

  • تنظیم خودکار CNC، سیستم CNC، با تغییر قطر تیر، به طور خودکار فشار را تنظیم کنید، به طور خودکار موقعیت فشار دهنده را تنظیم کنید، به طور خودکار سرعت و موقعیت تغذیه را مطابقت دهید، درز جوش را همیشه در حالت بسته نگه دارید تا از جوشکاری صاف اطمینان حاصل شود.
  • بر اساس صلاحیت فرآیند قبلی، پس از جوشکاری، هیچ پیچشی از جوش تیر وجود ندارد و نیازی نیست که پرسنل میله را در پشت دستگاه برای مرکز کردن جوش، اهرم و پیچ و تاب کنند.
  • تیر محرک توسط تبدیل فرکانس کنترل می شود، با عملکرد توقف ترمز الکتریکی برای اطمینان از پایداری جوشکاری سر و دم، این سیستم می تواند تیر را از انتهای کوچک تا انتهای پایین کل ناحیه جوش دهد و تقریباً هیچ طولی از جوش باقی نمی ماند. این روش کار دستی فرآیند بعدی را کاهش می دهد.
  • تعداد غلتک های گیره 3 مجموعه است، مزیت آن کاهش فشار غلتک به سطح تیر و کاهش خراش روی سطح است. برای تولید تیرهای هشت ضلعی، تیرهای چند ضلعی و تیرهای مخروطی مناسب است. می تواند قطر مساوی یا مخروطی باشد.
  • کالسکه نوع فشاری با عملکرد برگشت سریع موتوری، نیازی به اپراتور برای فشار دادن دستی به عقب نیست و شدت کار اپراتورها را کاهش می دهد.
  • کالسکه فشار عقب با دستگاه گیره پنوماتیکی، در مقایسه با گیره دستی ساده و سریع است.
  • عملکرد جوشکاری قوس زیر پودری
  • سمت تخلیه از نوع غلتکی است که برای بارگیری و تخلیه مناسب است و برای تحقق اتوماسیون مواد بالادستی و پایین دستی مفید است. بارگیری و تخلیه می تواند در یک طرف انجام شود تا اپراتور از حرکت طولانی مدت جلوگیری کند. اپراتور فقط باید در موقعیت دستگاه میزبان کار کند که این امر شدت کار را تا حد زیادی کاهش می دهد.
  • با دستگاه راهنمای پشتی تیر، می توان آن را تطبیقی تنظیم کرد. در عملیات عملی، موقعیت درز جوش به ندرت تنظیم می شود که شدت کار اپراتورها را کاهش می دهد.
  • از طریق دوربین نصب شده روی سر دستگاه، درز جوش روی صفحه نمایش پانل کنترل اصلی منعکس می شود و ردیابی درز جوش را ساده و آسان می کند و شدت کار اپراتور را برای نظارت بر جوشکاری کاهش می دهد.سیستم فشار روغن و CNC خود توسعه یافته، که باعث می شود تیر جوش داده شده گرد و تغییر شکل کوچک شود
  • اپراتور: 1 نفر.
  • قفسه غلتکی تخلیه، 5 مجموعه (مناسب برای تیر 12،14 متری)
  • با توجه به چیدمان کارگاه خریدار، دستگاه هایی با جهت های کاری مختلف می توانند ارائه شوند
  • برای نیازهای ویژه مشتریان، دستگاه را می توان به طور ویژه طراحی و تولید کرد تا با تیرهای مختلف در سراسر جهان مطابقت داشته باشد



موارد اختیاری

16.1

دستگاه متصل به اینترنت در کارگاه کاربر

می تواند داده های مدیریت تولید را ارائه دهد: زمان روشن شدن، زمان جوشکاری، زمان برش، زمان غیر جوشکاری، مقدار تولید و غیره

عملکرد تشخیص از راه دور. تامین کننده دستگاه می تواند به مشتری در تشخیص از راه دور خطا و تنظیم پارامتر از راه دور کمک کند. برای مشتریان راحت است که به سرعت تولید را از سر بگیرند.



16.2 سیستم بارگیری و تخلیه تیر چراغ خیابانی:

در سمت چپ دستگاه، یک قفسه ذخیره سازی وجود دارد که می تواند 20 تا 30 تیر را ذخیره کند (تعداد با توجه به اندازه تیرها متفاوت است). پس از اتمام جوشکاری، دکمه را فشار دهید و تیر چراغ خیابانی به سمت تخلیه تخلیه می شود. روی قفسه ذخیره سازی که در سمت راست دستگاه قرار دارد، می تواند 20 تیر را ذخیره کند (تعداد با توجه به اندازه تیرها متفاوت است)



16.3 قطعات یدکی، با توجه به لیست





دستگاه از قسمت های زیر تشکیل شده است:

میز کار بلند برای حرکت کالسکه
قاب اصلی دروازه ای
سیستم درایو کالسکه
قفسه غلتکی تخلیه، 5 مجموعه (مناسب برای تیر 13 متری)
بخش گیره هیدرولیک (شامل غلتک های گیره، مناسب برای تیرهای با اندازه متوسط)
سیستم جوشکاری قوس زیر پودری، با سیستم تغذیه سیم
سیستم بازیابی شار
سیستم هیدرولیک
سیستم کنترل



غلتک گیره، مطابق با الزامات تیر مشتری.

با:

1 مجموعه مناسب برای قالب تیرهای تک پایه، دکل بلند، 5G.

1 مجموعه مناسب برای تیرهای چراغ خیابانی معمولی، حداقل قطر 60 میلی متر (تیرهای گرد و تیرهای مخروطی)

1 مجموعه مناسب برای تیرهای چراغ خیابانی معمولی، حداقل قطر 60 میلی متر (تیر هشت ضلعی)

1 مجموعه از دستگاه های گیره عقب مناسب برای تیرهای چراغ خیابانی معمولی. (شامل یک ابزار کوچک، مناسب برای تیرهای با طول بسیار کوتاه، مانند بازوی 1 تا 2 متری)



پارامتر فنیتکنولوجیتهایتکنولوجیت
    HM800/12000 HM800/13000 HM800/14000
1

قطر تیر

60-800 میلی متر 60-800 میلی متر 60-800 میلی متر
2

حداکثر طول تیر

(طول را می توان سفارشی کرد)

12000 میلی متر 13000 میلی متر 14000 میلی متر
3 وزن (تن) 10.6 11 11.4
4

ابعاد

(LXWXH)

27000x3800x4500 29000x3800x4500 31000x3800x4500
5

ضخامت تیر

4~12 میلی متر، Q235، Q345
6

تعداد پایه های گیره

3 مجموعه
7

توان موتور پمپ روغن

3+3 کیلووات
8

توان موتور موبایل

4 کیلووات. سرعت قابل تنظیم

9

ضربه عمودی پرس

800 میلی متر
10

ارتفاع عملیاتی

فاصله از زاویه پایین تیر تا زمین: 850 میلی متر

11

جوشکار

جوشکاری پالس MIG Aotai 500A

جوشکاری قوس زیر پودری Huayuan 1000A

12

قطر سیم جوش

2~4 میلی متر، قطر سیم جوش منوط به ضخامت تیرها است. (سیم جوش 1.6 میلی متری می تواند ارائه شود)

13

سرعت جوشکاری

0.5~3 متر در دقیقه

0.5 ~ 3 متر در دقیقه قابل تنظیم بدون پله

توجه: ضخامت های مختلف، سرعت های مختلف)

14

نرخ نفوذ جوش

80 %
15

اجزای الکتریکی

اشنایدر (فرانسوی)

16

سیستم CNC PLC

زیمنس (آلمان)
17

نام تجاری جوشکار

Aotai 500A

Huayuan 1000A
