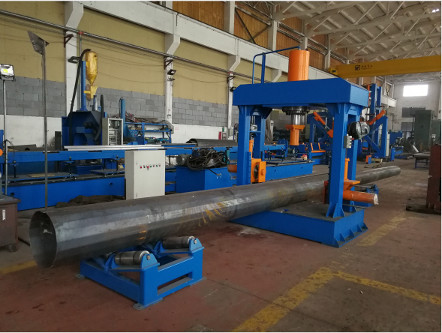

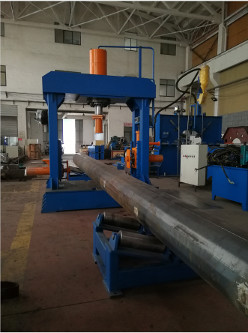

دستگاه مونتاژ و صاف کننده قطب بالا دکل HJZ-1200

دستگاه مونتاژ و صاف کننده قطب بالا دکل HJZ-1200

دستگاه مونتاژ و صاف کننده قطب بالا دکل HJZ-1200
دستگاه مونتاژ و صاف کننده قطب بالا دکل HJZ-1200 دستگاه مونتاژ و صاف کننده قطب بالا دکل HJZ-1200 دستگاه مونتاژ و صاف کننده قطب بالا دکل HJZ-1200

تصویر بزرگ :  دستگاه مونتاژ و صاف کننده قطب بالا دکل HJZ-1200

جزئیات محصول:
محل منبع: Wuxi، چین
نام تجاری: CMC
گواهی: ISO9001-2000
شماره مدل: HJZ-1200
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: According to requirements
جزئیات بسته بندی: قابل انطباق برای حمل و نقل کانتینری
زمان تحویل: 50-60 روز
شرایط پرداخت: TT، LC، FOB، CIF
قابلیت ارائه: بیگاری

دستگاه مونتاژ و صاف کننده قطب بالا دکل HJZ-1200

شرح
رنگ: آبی عملکرد: صاف کردن
کاربرد: برای قطب دکل بالا ویژگی: خودکار
قطر: 1200 میلی متر ضخامت: 14 میلی متر
برجسته:

ورق فلز مشت زدن ماشین

,

CNC دستگاه پانچ

HJZ-1200

دستگاه صاف کردن و مونتاژ تیرک بالا، مدل: HJZ-1200

(fیا دکل بالا، تک قطبی، قطب 5G)



کاربرد:

1. عمدتا برای انتقال قدرت تک قطبی، highmast و قطب 5G مناسب است.پس از خم شدن، دو قطعه قطب توسط سیلندرهای روغن فوقانی و جانبی مونتاژ می شوند و سپس جوش نقطه ای با دست انجام می شود تا فرآیند جوش بعدی تسهیل شود.

2. پس از جوشکاری طولی، قطب را صاف کنید

3. قطب را پس از جوشکاری گرد کنید تا مونتاژ فلنج تسهیل شود.

主要技术参数ویژگی های فنی اصلی

خیر 项目مورد 单位واحد 规格ارزش
1 型号مدل   HJZ-1200
2

适合高杆灯杆،电力杆的最大直径

حداکثر، قطر قطب

میلی متر 1200
3

适合高杆灯杆،电力杆的最大厚度

حداکثر، ضخامت قطب

میلی متر 14 میلی متر
4 顶部油缸工作力نیروی کار KN 800
5 顶部油缸最大行程حداکثر سکته مغزی مم 550
6 顶部油缸活塞杆与下台面最大距离حداکثر فاصله از میله تا میز کار مم 1350
7 两侧缸顶出力خروجی سیلندر دو طرفهزور KN 200X2
8 侧缸行程 جانبیحرکت سیلندر میلی متر 400
9 两侧缸上下移动距离فاصله حرکت از بالا به پایین برای سیلندر دو طرفه میلی متر 600
10 液压最大工作压力حداکثر فشار کاری MPa 21
11 工作台距底面高ارتفاع از سطح زمین میز کار میلی متر 305
12 立柱内宽فاصله داخلی ستون میلی متر 1500
13 电机总功率(双泵)کل قدرت موتور کیلووات 7.5 + 5.5
14 机器重量 بخش اصلیوزن کیلوگرم 5000
15 主机外形尺寸اصلیبخشاندازه کلی میلی متر 1300*2200*2600



技术说明:توضیح فنی:



  • 本机为三梁工作台结构,油缸按装于上横梁中央上下运行,两侧缸按装丢上横梁中央上下运行,两侧缸按装于丢،侧缸可作上下运行.

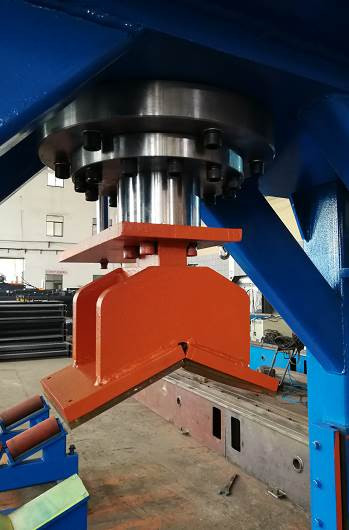

دستگاه سه پرتو و ساختار میز کار است، استوانه اصلی در مرکز تیر بالایی برای انجام بالا و پایین نصب شده است.دو سیلندر جانبی در ستون عمودی نصب شده است و می تواند به سمت بالا و پایین حرکت کند.

  • 所有动作均为点动即按住相应的按钮即有相应的动作,松开后即停止,两住相应的按钮即有相应的动作,松开后即停止,两侧

همه اقدامات هستندحالت دستی، به این معنی که با فشار دادن دکمه مربوطه، عمل مربوطه انجام می شود و پس از رها کردن متوقف می شود و سیلندر در دو طرف نیز می تواند جداگانه یا همزمان کار کند.

  • 在机器的工作台前后位置按装两套托轮装置،以方便工件前后移动.

دو غلتک نگهدارنده در میز کار نصب شده است موقعیت قدامی خلفی، برای اینکه به قطب بروید به راحتی به جلو و عقب بروید.
