| نام تجاری: | cmc |
| Model Number: | 500/14000 |
| مقدار تولیدی: | ۱ عدد |
| قیمت: | according to the machine requirement |
| شرایط پرداخت: | FOB / CIF |
| توانایی عرضه: | بر اساس الزامات |
Seam Welder Max 450mm Diameter 14000mm Lenth - Shut Welding Machine for Light Pole
جزئیات سریع:
| نام | نام دیگر | نام تجاری | CMC |
| دستگاه جوش قطب نور |
جوشکار درز دستگاه جوش را ببندید دستگاه جوش قطبی دستگاه جوش لوله
|
ویژگی | به خصوص برای قطب/لوله دایره و چند ضلعی طراحی شده است |
| ظرفیت جوشکاری |
قطر: 60-500 میلی متر ضخامت: 2.5-8 میلی متر طول: حداکثر 14 متر |
مدل های ما |
500/14000
|
شرح:
کاربرد: برای قطب نور جوش اتوماتیک حداکثر طول 14000 میلی متر.
مدل دستگاه جوش قطب نور: 500/14000، برای قطب نور یک تکه چند ضلعی (هشت ضلعی) و مخروطی دایره ای (مخروطی) مناسب است.این خط جوش اتوماتیک است، چرخ دستی با موتور فرکانس قابل تنظیم سرعت می تواند قطب نور را از انتهای کوچک به انتهای بزرگ فشار دهد، سیلندر هیدرولیک از طریق زنجیره مکانیکی، چرخ کرم چرخ گیره را فشار می دهد تا قطب را ببندد و همزمان جوشکاری را انجام دهد.
1.میز کار بلند با چرخ دنده و سیستم رانندگی قفسه برای چرخ دستی.
2. چرخ دستی برای فشار دادن قطب، از جمله موتور فرکانس تنظیم سرعت، سیستم رانندگی، دستگاه هدایت، و سیستم گیره پنوماتیک.

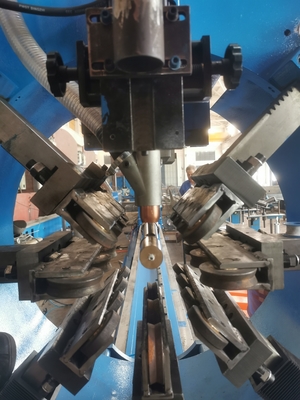

3. واحد بستن و جوشکاری هیدرولیک، از جمله چرخ های گیره 8 مجموعه برای قطب چند ضلعی و مخروطی، سیستم راهنما
4. سیستم جوشکاری قوس زیر آب، از جمله قدرت، سیستم تغذیه سیم جوش، سیستم بازیافت شار، سیم زمین جوشکاری.
5. با غلتک خاموش استاندارد پشتیبانی
6. سیستم هیدرولیک، شیر متناسب CNC، پمپ، موتور، سیستم کنترل
7. سیستم پنوماتیک
8. سیستم کنترل الکتریکی، از جمله درایور فرکانس، پانل عملیات، کابل و غیره.
مشخصات فنی
| ویژگی های فنی | |||
| 1 |
قطر قابل اجرا
|
60-500 میلی متر، | |
| 2 |
طول قابل اجرا
|
14000 میلی متر | |
| 3 |
قد دالی |
2000 میلی متر | |
| 4 |
پایه ضخامت قطب نور مناسب بر روی فولاد ملایم Q235
|
قطر قطب نور: 60 ~ 500 میلی متر | 2.5 ~ 4.5 میلی متر |
| قطر قطب نور: 250 ~ 450 میلی متر | 4 ~ 8 میلی متر | ||
| 5 |
قدرت موتور برای پمپ
|
4 کیلو وات | |
| 6 |
قدرت موتور برای کشیدن دالی |
4 کیلو وات، سرعت AC قابل تغییر نوع. 4 کیلو وات |
|
| 7 | دستگاه جوش کاری | دستگاه جوش زیردریایی پاناسونیک 500A | |
| 8 |
قطر سیم جوش |
سیم جوش 1.6 ~ 2 میلی متر، با توجه به ضخامت قطب برای انجام انتخاب |
|
| 9 | سرعت کار | 1 ~ 3 متر در دقیقه (توجه: سرعت ضخامت های مختلف متفاوت خواهد بود) | |
| 10 |
سرعت تولید: |
8 ~ 12 قطعه در ساعت، بر اساس تیر چراغ عمومی خیابان با طول 6 متر، عملکرد واقعی بستگی به راندمان بارگیری و تخلیه اپراتورها و انتخاب دستگاه های بارگیری و تخلیه دارد. |
|
| 11 | وزن ناخالص | 7500 کیلوگرم | |
| 12 |
اندازه های کلی (میلی متر) |
31000x2000x2000 میلی متر | |
گزینه: (جزئیات عکس های پیوست را ببینید)
تنظیم خودکار کنترل CNC، سیستم کنترل CNC، با تغییر قطر قطب نور، به طور خودکار فشار گیره را تنظیم می کند، به طور خودکار موقعیت غلتک گیره را تنظیم می کند، به طور خودکار سرعت و موقعیت تغذیه را مطابقت می دهد و درز جوش را همیشه در حالت بسته نگه می دارد. اطمینان از جوشکاری صاف
از طریق دوربین نصب شده بر روی سر دستگاه، درز جوش بر روی صفحه کنترل اصلی منعکس می شود و ردیابی درز جوشکاری را ساده و آسان می کند و از شدت کار اپراتور برای نظارت بر جوش می کاهد.
با سیستم شبکه ای، پس از اتصال دستگاه به اینترنت در سمت مشتری، تامین کننده دستگاه می تواند به مشتری در تشخیص خطا از راه دور و تنظیم پارامتر از راه دور کمک کند.برای مشتریان راحت است که به سرعت تولید را از سر بگیرند.
سیستم بارگیری و تخلیه تیر چراغ خیابانی: در سمت چپ دستگاه یک قفسه ذخیره سازی وجود دارد که می تواند 20 تا 30 تیر را در خود جای دهد (تعداد با توجه به اندازه تیرها متفاوت است).پس از اتمام جوشکاری، دکمه را فشار دهید و تیر چراغ خیابان برای تخلیه تخلیه می شود.هیچ جرثقیل سقفی از بارگیری تا تخلیه هر قطب مورد نیاز نیست.
