Name: دستگاه برش درب 350 میلی متری 2000 میلی متری 360 درجه
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: LDC-300/2000
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

نام محصول: ماشین برش درب قطب سبک

مدل: LDC-350/2000

کاربرد: قطب مخروطی ، قطب گرد و قطب هشت ضلعی

قطر بیرونی: 350

زاویه چرخش: هر زاویه ای 0 360 درجه

برجسته کردن:

دستگاه برش درب قطب نور 2000 میلی متر

دستگاه برش درب قطب نور 350 میلی متر

دستگاه برش آلومینیوم 360 درجه cnc

اطلاعات اولیه

محل منبع: Wuxi ، چین

نام تجاری: CMC

شماره مدل: LDC-300/2000

پرداخت

جزئیات بسته بندی: برهنه

زمان تحویل: با توجه به وضعیت واقعی

شرایط پرداخت: T/T ، L/C ، D/A ، D/P

قابلیت ارائه: با توجه به الزامات

گالری

دستگاه برش درب 350 میلی متری 2000 میلی متری 360 درجه

توضیحات محصول

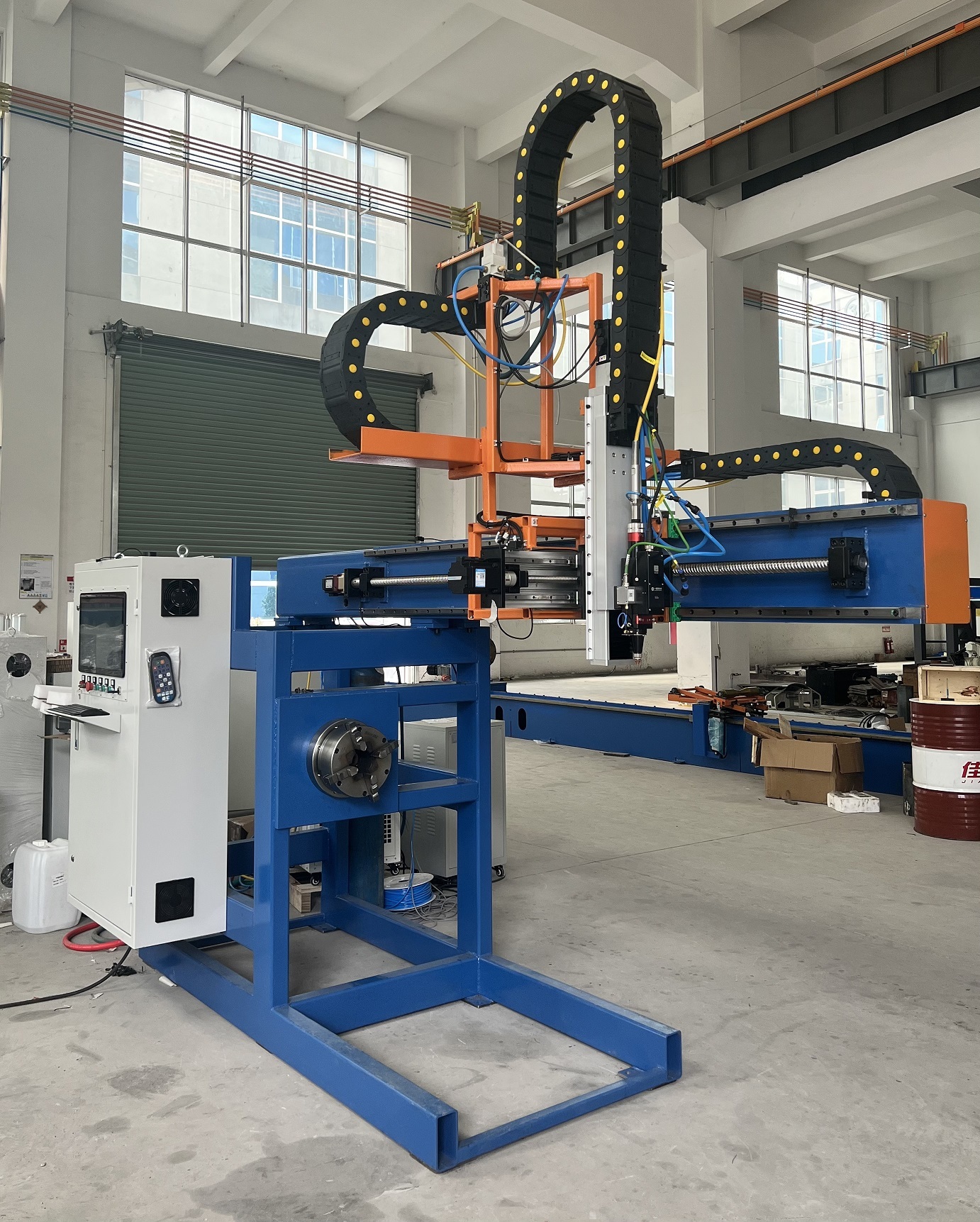

دستگاه برش درب لوله لیزر CNC، مدل: LDC-300/2000

دستگاه برش درب لوله لیزری CNC، مدل: LDC-300/2000

(مناسب برای لوله های گرد، مخروطی، هشت ضلعی و چند ضلعی)

کاربرد: کاربرد

برای برش CNC درب لوله های مخروطی، گرد و هشت ضلعی مناسب است.

می تواند هر شکلی را که توسط کامپیوتر طراحی شده است برش دهد.

منبع برش لیزر اتوماتیک است. بنابراین سرعت برش بسیار سریع خواهد بود و کیفیت لبه برش بهتر از برش پلاسما و شعله است. نکته کلیدی، با توجه به استفاده از روش برش لیزری، شکاف برش نسبتاً کوچک است و قطعات برش خورده عموماً به عنوان پوشش درب استفاده می شوند.

مناسب برای لوله مخروطی، لوله گرد، هشت ضلعی درب لوله برش CNC، شکل برش می تواند هر شکل CAD کامپیوتری باشد که می تواند ترسیم شود، می تواند از طریق نرم افزار اختصاصی همراه با تصادفی برش داده شود.

منبع برش لیزر خودکار است، بنابراین سرعت برش بسیار سریع خواهد بود و لبه برش صاف و گرد است، کیفیت لبه برش بهتر از پلاسما و برش شعله است.

با توجه به استفاده از روش برش لیزری، شکاف برش نسبتاً کوچک است و قسمت برش خورده معمولاً می تواند به عنوان پوشش درب استفاده شود.

پارامتر اصلی

شماره.	مورد	پارامتر
1	جنس لوله	فولاد
ارتفاع برش میلی متر	حداکثر طول برش، محور X حداکثر طول برش، محور X	2000 میلی متر (برای یک بار برش)
0.7~0.9	زاویه چرخش، محور A زاویه چرخش، محور A	هر زاویه 0~360 درجه
0.7~0.9	حرکت محور Y افقی	300 میلی متر
0.7~0.9	حداقل قطر بیرونی لولهحداقل قطر لوله	60
0.5~0.7	حداکثر لولهقطر بیرونی حداکثر لوله	300
7	حداکثر وزن لوله	حداکثر وزن لوله
0.5~0.7	8	حداکثر طول لوله
حداکثر طول لوله	12 متر، 14 متر	9 سیستم کنترل CNC
0.7~0.9	Fangling L6000	10 منبع لیزر فیبر
منبع لیزر	Raycus 3KW	11
0.7~0.9	E do 2.0	تنظیم کننده ارتفاع لیزر
تنظیم کننده ارتفاع لیزر	iHC100B	13
سیستم تنظیم ارتفاع لیزر	MS-J150	14
دستگاه خنک کننده لیزر	HL-2000-QG2/2 15	0.4
پیشنهاد گاز برش: O2	O2 16	ضخامت و سرعت برش ضخامت و سرعت برش
به پیوست مراجعه کنید	به پیوست مراجعه کنید	17
	شکاف برش	حدود 0.3-0.5 میلی متر
موتور اصلی/برند	موتور سروو	18 محور کنترل
4 محور (X, Y, A, Z)	4 محور (X, Y, A, Z) 19	حالت کار: به عنوان نوع خط مونتاژ، چپ داخل و راست خارج، یک جهت تولید
حالت کار: نوع خط مونتاژ، چپ داخل و راست خارج، یک جهت تولید	لوله های منتظر برش باید در یک طرف دستگاه در یک ردیف قرار داده شوند و لوله های تمام شده باید به سمت دیگر دستگاه در یک ردیف منتقل شوند. صرفه جویی در نیروی کار، بارگیری و تخلیه سریع.	20
دمای محیط	0-45 درجه سانتیگراد	21
رطوبت	<90٪، بدون تراکم	22 محیط اطراف
تهویه، بدون لرزش بزرگ	تهویه، بدون لرزش بزرگ 23 ولتاژ ورودی	(می تواند با توجه به نیاز ولتاژ کشور خریدار سفارشی شود.) با توجه به ولتاژ کشور مشتری قابل تنظیم است

تک فاز، 220 ولت، 50 هرتز

سه فاز، 380 ولت، 50 هرتز

ضخامت و سرعت برش	ضخامت میلی متر ضخامت	گاز برش گاز	سرعت برش متر بر دقیقه قدرت	توان w قدرت	فشار گاز بار فشار گاز
ارتفاع برش میلی متر	0.4	2	O2	1.1~1.2	3000
0.7~0.9	0.4	3	O2	1.1~1.2	3000
0.7~0.9	0.4	4	O2	1.1~1.2	3000
0.7~0.9	0.4	5	O2	2.9-3.1	3000
0.5~0.7	0.4	6	O2	2.9-3.1	3000
0.5~0.7	0.4	8	O2	1.1~1.2	3000
0.7~0.9	0.4	10	O2	1.1~1.2	3000
0.7~0.9	0.4	12	O2	0.9~1.0	3000

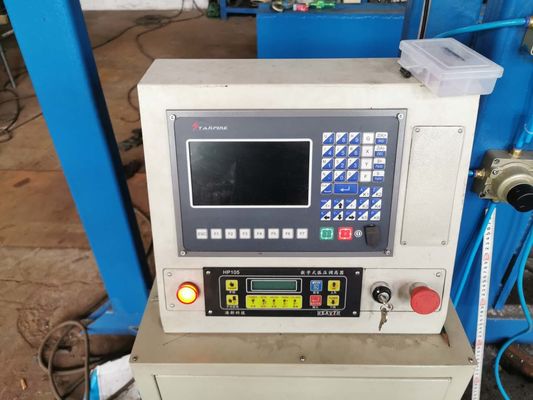

0.9~1.10.4سیستم کنترل CNC Fangling L6000

iMC6610

L6000

iMC6610

کنترل کننده حرکت

تنظیم کننده ارتفاع لیزر

کنترل موتور

6 خروجی پالس با سرعت بالا درایور سروو، حالت موقعیت، حداکثر فرکانس 3 مگاهرتز، شامل کنترل محور کانونی، شامل 6 بازخورد رمزگذار

6 خروجی پالس با سرعت بالا درایور سروو، حالت موقعیت، حداکثر فرکانس 3 مگاهرتز.

شامل کنترل محور کانونی و 6 بازخورد رمزگذار

هر محور دارای آلارم سروو مستقل و عملکرد فعال سازی است

عملکرد کنترل حرکت

چرخه کنترل 1 میلی ثانیه

چرخه کنترل: 1 میلی ثانیه

شتاب و کاهش سرعت S شکل

الگوریتم برازش منحنی بزل

سیگنال کنترل لیزر

2 سیگنال PWM، 24 ولت یا 5 ولت قابل انتخاب

2 سیگنال PWM، 24 ولت یا 5 ولت

4 خروجی آنالوگ DA0~10V

رابط اتوبوس

2*RS232, 2*RS485, 1*RS422, 2*CAN

رابط شبکه

درایور سروو آنالوگ، حالت سرعت

سیگنال IO

32 ورودی، شامل رابط ورودی محدودیت محور، کم اثر.

32 ورودی، شامل رابط ورودی محدودیت محور,

کم اثر.

32 خروجی، اثر بالا

با شبکه کارت محور ارتباط برقرار کنید

قدرت

DC 24V, 3A

شرایط کاری سیستم

شرایط کاری

محدوده دما: -20 درجه سانتیگراد تا +60 درجه سانتیگراد;

تنظیم کننده ارتفاع لیزر

iHC100B

تنظیم کننده ارتفاع لیزر

iHC100B

تنظیم کننده ارتفاع لیزر

کنترل موتور

درایور سروو آنالوگ، حالت سرعت

سیگنال IO

محدودیت های بالا و پایین + 2 ورودی + 2 خروجی

رابط

با شبکه کارت محور ارتباط برقرار کنید

قدرت

DC 24V, 2A

ژنراتور لیزر فیبر تک هسته

ژنراتور لیزر: Raycus 3KWویژگی های نوری

ویژگی های نوری	توان
3000W	محدوده طول موج
طول موج	1080±10 نانومتر
قطر هسته فیبر خروجی	25 میکرومتر / 50 میکرومتر طول کابل
12 متر یا سفارشی	12 متر یا سفارشی تحویل پرتو
QBH یا سفارشی	QBH یا سفارشی
پرتو راهنما	قرمز حالت عملیات
پیوسته یا مدوله شده	قطبش
تصادفی	پایداری توان خروجی (25 درجه سانتیگراد)
≤±1.5٪ (2 ساعت)	محدوده تنظیم توان
10٪-100٪	حداکثر فرکانس مدولاسیون
5 کیلوهرتز
ابعاد و وزن	وزن
≤35 کیلوگرم	ویژگی های طرح کلی
*80mm402mm346mm*
ویژگی های الکتریکی	ولتاژ
220±20V,AC,PE,50/60Hz	مصرف برق
6.0 کیلووات	رابط کنترل
RS232
پارامترهای خنک کننده آب	حداقل ظرفیت خنک کننده آب
4.5 کیلووات	تنظیمات دما 25 درجه سانتیگراد (ماژول لیزر)
30 درجه سانتیگراد (ماژول QBH)	اندازه لوله های خنک کننده (خارجی)
Φ12mm	جریان آب خنک کننده
>20L/min QBH تخلیه آب خنک کننده	QBH تخلیه آب خنک کننده
