| نام تجاری: | CMC |
| Model Number: | RW-DC120 / 260 |
| مقدار تولیدی: | 1 ست |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | مطابق الزامات |

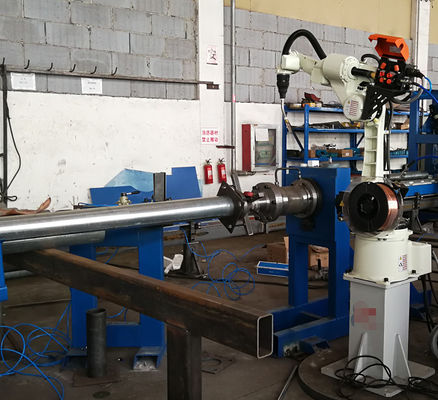

دستگاه ترکیبی جوشکاری و برش درب پایه ربات، مدل: RW-DC120/260
کاربرد
سیستم جوش برای تولید جوشکاری صفحه پایه قطب نور استفاده می شود.با ارتباط زمان واقعی بین ربات و قدرت جوش، با توجه به موقعیت های مختلف جوش برای به دست آوردن درز جوش با کیفیت خوب،

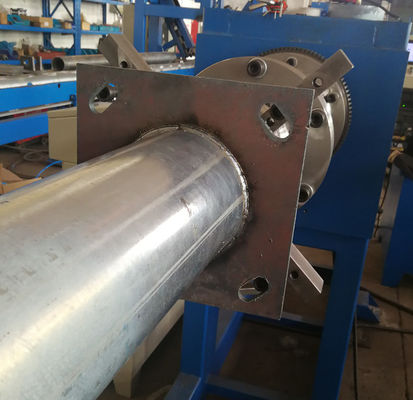

ابتدا درز محیطی داخلی و خارجی صفحه پایه قطب جوش داده می شود و سپس دنده تقویت کننده صفحه پایه به طور خودکار جوش داده می شود.
این دستگاه دارای عملکرد برش درب CNC ترکیبی است، برای قطب مخروطی، قطب گرد، برش CNC درب قطب نور هشت ضلعی مناسب است، شکل برش می تواند دایره، مربع، مستطیل، نوع بیضی و غیره باشد و هر چیزی که می تواند توسط کامپیوتر طراحی شود.
منبع برش پلاسما اتوماتیک است.بنابراین سرعت برش بسیار سریع خواهد بود و کیفیت لبه برش بهتر از برش شعله است.به دلیل استفاده از منبع تغذیه پلاسما Hypertherm و مشعل ساخت ایالات متحده، شکاف برش نسبتاً کوچک است و قطعات برش خورده معمولاً به عنوان پوشش درب استفاده می شوند.
جنس قطب می تواند فولاد یا آلومینیوم باشد.
طرح کلی به شرح زیر است:
امکانات
پارامتر اصلی:
| خیر | مورد | پارامتر |
| 1 | قطب یا میله گرد حداقل قطر | 120 میلی متر |
| 2 | حداکثر قطر میله یا میله گرد | 260 میلی متر |
| 3 | حداکثر طول میله یا میله گرد | 12 تا 14 متر |
| 4 | میله قطبی یا گرد حداقل.ضخامت | 2.5 میلی متر |
| 5 | حداکثر میله قطب یا گردضخامت | 4.5 میلی متر |
| 6 | حداکثر وزن میله یا میله گرد | 150 کیلوگرم |
| 7 | سرعت رانندگی | 6 ~ 48 متر در ساعت، قابل تنظیم، با کنترل AC Servo |
| 8 | سرعت جوشکاری (بستگی به ولتاژ 9، تنظیم جریان و ارتفاع جوش و ابعاد قطب دارد) |
(سرعت مرجع 5 ~ 7 دقیقه / قطعه) |
| 9 | حداکثرفاصله برش از پایین، محور X | 1500 میلی متر |
| 10 | منبع پلاسما |
Hypertherm Powermax 45 حداکثر مناسبضخامت: 6 میلی متر (ساخته شده در ایالات متحده آمریکا) |
| 11 | حداکثر ضخامت برای ایجاد سوراخ و برش با کیفیت. |
بر اساس منبع پلاسما استاندارد و آپشن بالا |
| 12 | حداکثر سرعت برش |
بر اساس منبع پلاسما (برای یک درب برقی قطب نور معمولی، زمان برش حدود 30 تا 40 ثانیه است) |
| 13 | سیستم CNC | Si Dafeng (SF-2100S) |
| 14 | نرم افزار تودرتو | SmartNest |
| 15 | مشعل برش پلاسما CNC | 1 مجموعه |
| 16 | کنترل کننده ارتفاع ولتاژ قوس | HEAVTH HP105 |
| 17 | DEVICE ارتفاع | دستگاه متحرک ارتفاع مشعل پلاسما، 1 مجموعه |
| 18 | سرعت تولید برای یک قطب |
10 تا 15 دقیقه از جمله بارگیری و تخلیه بر اساس اندازه قطب |
