دستگاه جوش HM1200/12000 خاموش برای قطب Highmast، تک قطب، قطب ارتباط 5G

CNC قطب بست - دستگاه جوش،

مدل: HM1200/12000

طراحی شده برای قطب بلند، تک قطبی، قطب ارتباطی 5G

محدوده قطر: 300 ~ 1200 میلی متر، ضخامت: 5 ~ 14 میلی متر، طول: 12000 میلی متر

دستگاه جوش زیردریایی تک قوس تک سیم تک قوس استاندارد

اختیاری: دستگاه جوش دو سیم دو قوس الکتریکی (برای ضخامت زیاد)

دامنه کاربرد: مناسب برای جوشکاری بسته شدن خودکار طولی طولی با اندازه متوسط، مانند قطب 5G، تک قطبی، قطب بالادست

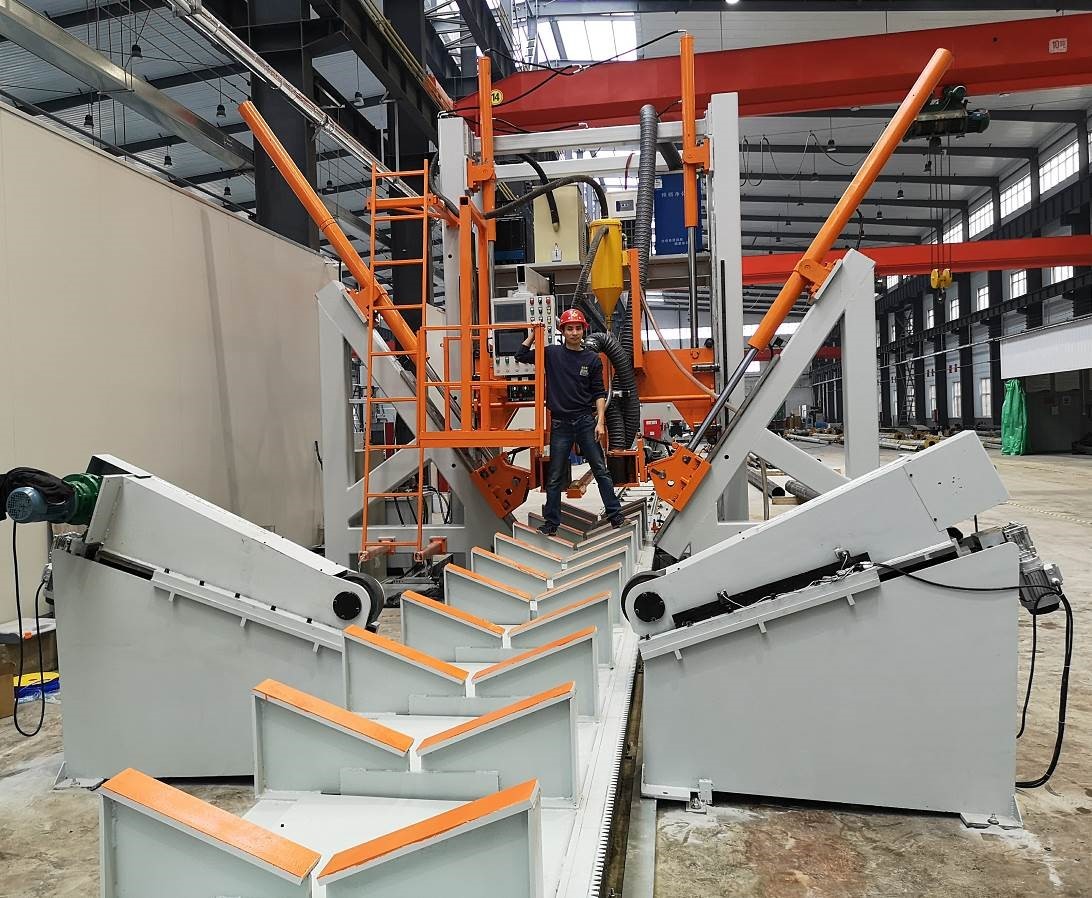

CNC POLE SHUT-WELDING MACHINE، برای یک پوسته یا دو پوسته چند ضلعی و مخروطی دایره ای (قطب مخروطی) مناسب است.این خط جوش اتوماتیک است، ساختار نوع دروازه ای ثابت و با سیستم جوشکاری، دالی با طول تمام قطب V شکل (میز کار) با موتور سروو برای حرکت قابل تنظیم سرعت، سیلندر هیدرولیک چرخ گیره را فشار می دهد تا قطب را ببندد و جوشکاری را انجام دهد. همان زمان.

برای دو قطب درز، هنگامی که اولین جوشکاری درز تمام شد، غلتک پایینی بالا می رود و قطب را به موقعیت درز دیگری می چرخاند تا جوشکاری درز دوم شروع شود.

ویژگی های اختصاصی:

1. تنظیم خودکار CNC، سیستم CNC، با تغییر قطر قطب، به طور خودکار فشار را تنظیم می کند، به طور خودکار موقعیت پای پرس را تنظیم می کند، به طور خودکار با سرعت و موقعیت تغذیه مطابقت دارد، برای اطمینان از جوشکاری صاف، درز جوش را همیشه در حالت بسته نگه دارید.

2. سیستم کنترل ویژه CNC باعث می شود که عملکرد هماهنگ سازی سمت چپ و راست پا بسیار خوب باشد
3. بر اساس صلاحیت فرآیند قبلی، پس از جوشکاری، پیچ خوردگی جوش قطبی وجود ندارد و نیازی به پرسنل برای سوراخ کردن و پیچاندن میله پشت دستگاه برای مرکز جوش نیست.
3. .قطب روی میز کار V شکل است و حرکت آن برای اطمینان از پایداری جوش سر و دم کنترل می شود.جوشکاری از سر تا دم، طول دمی که جوش داده نشده را به شدت کاهش می دهد.
5. تعداد غلتک گیره 3 مجموعه است، مزیت کاهش فشار غلتک به سطح قطب و کاهش خراش روی سطح است.برای تولید قطب هشت ضلعی، قطب چند ضلعی و قطب مخروطی مناسب است.می تواند قطر برابر یا مخروطی باشد.
6. میز کار V شکل (دالی) با عملکرد برگشت سریع موتوری، و شدت کار اپراتورها را کاهش می دهد.
7. عملکرد جوشکاری زیر آب
8. با دستگاه هدایت کننده پشت قطب، می توان آن را به صورت تطبیقی ​​تنظیم کرد.در عملیات عملی، موقعیت درز جوش به ندرت تنظیم می شود، که باعث کاهش شدت کار اپراتورها می شود.
9. از طریق دوربین نصب شده بر روی سر دستگاه، درز جوش بر روی صفحه کنترل اصلی منعکس می شود و ردیابی درز جوش را ساده و آسان می کند و از شدت کار اپراتور برای نظارت بر جوش می کاهد.

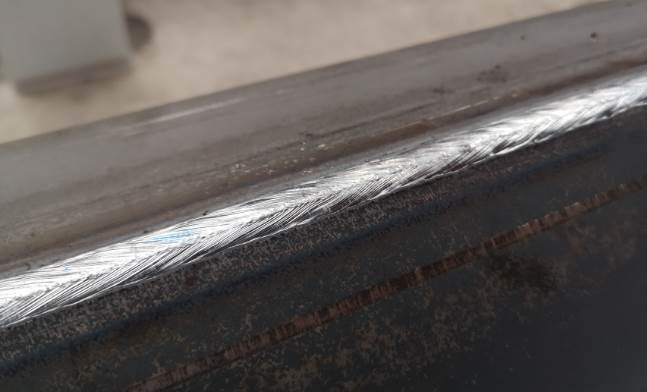

10. فشار روغن و سیستم CNC خود توسعه یافته، قطب جوش داده شده را گرد و تغییر شکل کوچک می کند.
11. برای دو قطب درز، هنگامی که اولین جوشکاری درز تمام شد، غلتک پایینی بالا می رود و قطب را به موقعیت درز دیگری می چرخاند تا جوشکاری درز دوم شروع شود.
12. بارگیری و تخلیه در موقعیت جلو

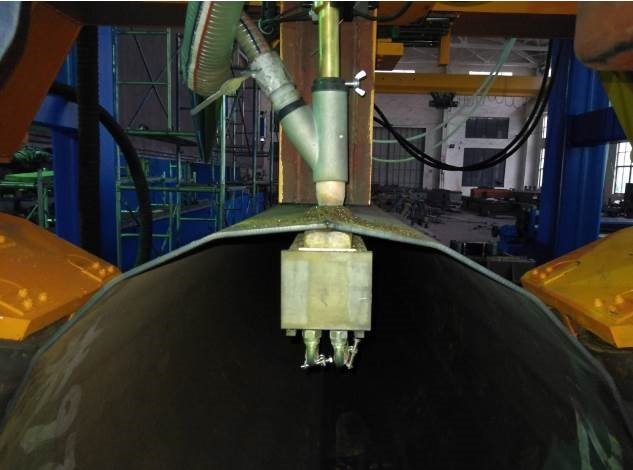

13. بلوک های مسی داخلی، که تا حد زیادی نرخ نفوذ را بهبود می بخشد، که می تواند به بیش از 85٪ برسد.بلوک مسی حاوی آب خنک کننده است
14. اپراتور: 1 نفر
15. موارد اختیاری: برای ضخامت صفحه بیش از 12 میلی متر، جوش قوس زیر آب دو قوس و سیم دوبل (یا برقی دو سیم و سه سیم) را انتخاب کنید، جوش DC + AC، جوش DC جریان بالا و ولتاژ پایین را اتخاذ می کند، قوس DC نفوذ زیادی به دست می آورد، AC نسبتاً پذیرفته می شود. جریان کم و ولتاژ قوس بالا، عرض همجوشی را افزایش می دهد و شکل گیری جوش زیبایی را به دست می آورد.سرعت جوش را دو برابر کنید، عملکرد جوش را بهبود بخشید و مصرف برق را کاهش دهید.
16. مورد اختیاری: سیستم داده تولید تحت شبکه

عملکرد 1: می تواند داده های تولید را به پرسنل مدیریت تولید ارائه دهد: زمان روشن بودن، زمان جوشکاری، زمان غیر جوشکاری، مقدار تولید و غیره

عملکرد 2: به روز رسانی به موقع نرم افزار برای به دست آوردن بهترین و جدیدترین نرم افزار و داده های تجربی، که می تواند به مشتریان در تشخیص خطا از راه دور و تنظیم پارامتر از راه دور کمک کند.برای مشتریان راحت است که به سرعت تولید را از سر بگیرند.

دستگاه از قطعات زیر تشکیل شده است:

1. میز کار V-type سروو رانده (Dolly)
2. ریل جلو و عقب برای میز V
3. قاب دروازه اصلی
4. سیستم درایو برای میز کار نوع V
5. واحد بستن هیدرولیک (از جمله غلتک های گیره)
6. سیستم جوش قوس زیردریایی، با سیستم تغذیه سیم
7. سیستم بازیابی فلوکس
8. میله مس داخلی با سیستم خنک کننده آب
9. پلت فرم عامل
10. غلتک چرخشی قطب، 2 جفت
11. سیستم هیدرولیک
12. سیستم کنترل
