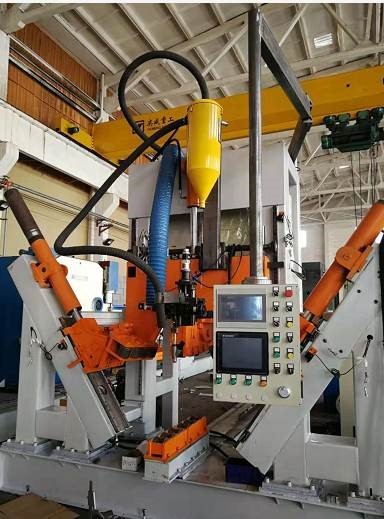

دستگاه جوش تک قطبی اتوماتیک HM500 / 14000mm

CNC 5G قطب بستن دستگاه جوش

مدل: HM500/14000

طرح برای تک قطبی، highmast، قطب 5G

نوع غلتکی

ویژه برای تک قطبی، قطب دکل بالا، قطب ارتباطی 5G و قطب نور خیابان معمولی طراحی شده است

استاندارد: محدوده قطر: 200 ~ 500 میلی متر، ضخامت: 4 تا 12 میلی متر، طول: 14 متر

گزینه: محدوده قطر: 60 تا 500 میلی متر، ضخامت: 3 تا 12 میلی متر، طول: 14 متر

دستگاه جوش زیردریایی تک قوس تک سیم تک قوس استاندارد

دامنه کاربرد:

دامنه کاربرد: مناسب برای جوشکاری بسته شدن خودکار طولی طولی قطب متوسط، مانند قطب 5G، تک قطبی، قطب بالادست و قطب نور خیابان معمولی

این دستگاه معمولاً برای جوشکاری تیرهای چند ضلعی و مخروطی سایز متوسط ​​مناسب است، مخصوصاً برای قطبی که فقط یک درز دارد مناسب است.این یک خط جوش اتوماتیک است.چرخ دستی مجهز به موتور سرعت قابل تنظیم است که می تواند قطب را برای حرکت بکشد.سیلندر هیدرولیک باعث می شود چرخ فشار قطب را سفت کند و همزمان جوش دهد.

ویژگی های اختصاصی:

1. تنظیم خودکار CNC، سیستم CNC، با تغییر قطر قطب، به طور خودکار فشار را تنظیم می کند، به طور خودکار موقعیت پای پرس را تنظیم می کند، به طور خودکار با سرعت و موقعیت تغذیه مطابقت دارد، درز جوش را همیشه در حالت بسته نگه می دارد تا از صاف بودن اطمینان حاصل شود. جوشکاری

2. بر اساس صلاحیت فرآیند قبلی، پس از جوشکاری، پیچ خوردگی جوش قطبی وجود ندارد و نیازی به پر کردن و پیچاندن میله پشت دستگاه برای مرکز جوش توسط پرسنل نیست.

3.قطب محرک با تبدیل فرکانس کنترل می شود، با عملکرد توقف ترمز الکتریکی برای اطمینان از پایداری جوش سر و دم، این سیستم می تواند قطب را از انتهای کوچک به انتهای انتهایی کامل جوش دهد و تقریباً هیچ طولی از جوش خارج نشود.این روش کار دستی فرآیند بعدی را کاهش می دهد.

4. تعداد غلتک گیره 3 مجموعه است، مزیت این است که فشار غلتک را به سطح قطب کاهش می دهد و خراش روی سطح را کاهش می دهد.برای تولید قطب هشت ضلعی، قطب چند ضلعی و قطب مخروطی مناسب است.می تواند قطر برابر یا مخروطی باشد.

5. واگن برقی نوع هل با عملکرد برگشت سریع موتوری، بدون نیاز به اپراتور به عقب راندن دستی و شدت کار اپراتورها را کاهش می دهد.

6. چرخ دستی فشار عقب با دستگاه بستن پنوماتیک، در مقایسه با بستن دستی ساده و سریع است.

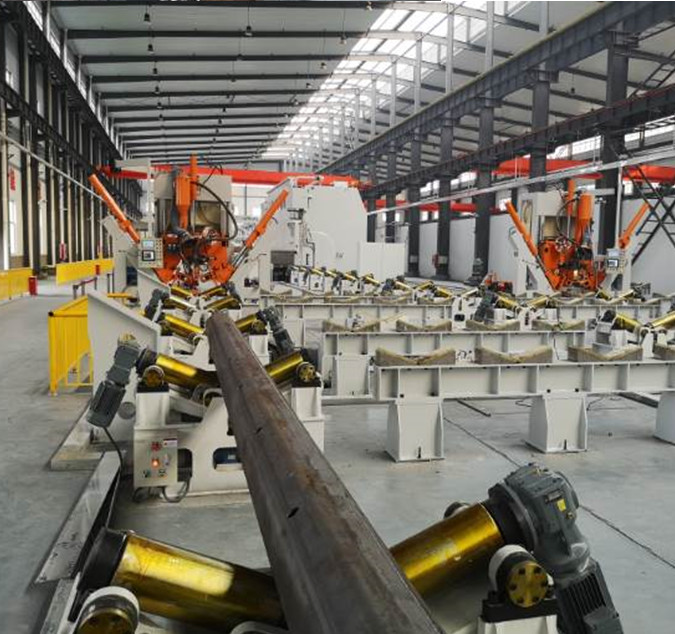

7. سمت تخلیه از نوع غلتکی است که برای بارگیری و تخلیه مناسب است و برای تحقق اتوماسیون مواد بالادست و پایین دست مساعد است.بارگیری و تخلیه می تواند در یک طرف باشد تا اپراتور از حرکت در مسافت طولانی جلوگیری کند.اپراتور فقط باید در موقعیت دستگاه میزبان کار کند، که تا حد زیادی شدت کار را کاهش می دهد.

8. سیستم همگام سازی فشار روغن و کنترل خود توسعه یافته الزامات قطب را کاهش می دهد و باعث می شود که قطب پس از جوشکاری گردتر و کمتر تغییر شکل یابد.

9. اپراتور: 1 نفر.

10. قفسه غلتکی تخلیه، 5 مجموعه (مناسب برای قطب 12،14 متری)

11. با توجه به چیدمان کارگاه خریدار، ماشین آلات با جهت کار متفاوت قابل ارائه است.

12. برای نیازهای خاص مشتریان، ماشین را می توان به طور ویژه طراحی و تولید کرد تا قطب های مختلف را در سراسر جهان برآورده کند.

13. از طریق دوربین نصب شده بر روی سر دستگاه، درز جوش بر روی صفحه کنترل اصلی منعکس می شود و ردیابی درز جوشکاری را ساده و آسان می کند و از شدت کار اپراتور برای نظارت بر جوش می کاهد.

14. گزینه: محدوده قطر: 60 ~ 500 میلی متر، ضخامت: 3 ~ 12 میلی متر، طول: 12 میلی متر

دستگاه از قطعات زیر تشکیل شده است:

1. میز کار طولانی برای جابجایی واگن برقی

2. قاب دروازه اصلی

3. سیستم درایو واگن برقی

4. قفسه غلتکی تخلیه، 5 مجموعه (مناسب برای قطب 12،14 متری)

5. بخش بستن هیدرولیک (از جمله غلتک های گیره، مناسب برای قطب اندازه متوسط)

6. سیستم جوش قوس زیر آب، با سیستم تغذیه سیم

7. سیستم بازیابی شار

8. سیستم هیدرولیک

9.سیستم کنترل

10. دوربین، سیستم مانیتورینگ درز جوش

11. غلتک بستن، مطابق با الزامات قطب مشتری.

با 1 مجموعه مناسب برای دکل تک قطبی، قالب قطب 5G.

اختیاری: 1 مجموعه مناسب برای تیرهای چراغ خیابان معمولی، حداقل قطر 60 میلی متر (قطب های گرد و قطب مخروطی)

اختیاری: 1 مجموعه مناسب برای تیرهای چراغ خیابان معمولی، حداقل قطر 60 میلی متر (قطب هشت ضلعی)

اختیاری: مجموعه ای از دستگاه های گیره عقب مناسب برای تیرهای چراغ خیابان معمولی.(شامل یک ابزار کوچک، مناسب برای تیرهایی با طول بسیار کوتاه، مانند بازوی 1 تا 2 متر)
